Главные калибры

Смонтирован подъемник и направляющие для колес, лебедкой поднимается часть лафета с накатниками (снизу) и гидравлическими тормозами (сверху)

Сборка орудия подходит к завершению

Снаряды, использовавшиеся немцами при штурме крепости Осовец. Слева направо – 420 мм, 305 мм, 210 мм, 150 мм, 107 мм и 100 мм

Тяжелая картауна или «Модель-Бета-М» (Kartaune Beta-M-Gerät)

152-мм пушка Канэ, с форта «Красная Горка»

Точно.Я засомневался и проверил - так и есть.И остальные цифры вроде как близко...есть еще память значит.

За основу пушки ЗИС-2 Грабин взял 76-мм полковую пушку Ф-24.
Ну и лучшим противотанковым орудием ВОВ стала все-таки ЗИС-3.

"ЗИС-3 - одна из самых гениальных конструкций в истории ствольной артиллерии" - Вольф, руководитель артиллерийского отдела фирмы Круппа.

И именно ЗИС-3 была создана на основе ЗИС-2, путем наложения 76-мм ствола от Ф-22УСВ на лафет 57-мм противотанковой пушки ЗИС-2.

Это была первая советская пушка, позволявшая вести сборку на конвейере поточным методом.

ООО!! Эта пушка положила начало кейнсианству и прочему социалистическому выбору! Да, я про Аврору. НеполжЫвые и рукопожатные дегенераты посмотрите, что один выстрел со Скандинавией сделал.

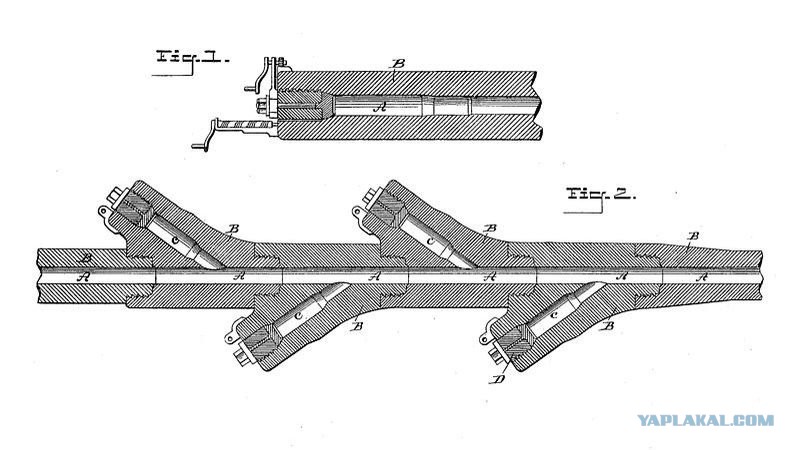

Оружие возмездия образец №3 – сверхдальняя немецкая многокамерная пушка калибра 150мм «Hochdruckpumpe»
Основой конструкции был ствол. Он представлял собой конструкцию из 32 элементов. Элементы – части ствола и дополнительные каморы. Все элементы собирались в бетонной шахте, готовый ствол устанавливался под расчётным углом возвышения в 55 градусов. Ствол заканчивался с одной стороны казенником, с другой стороны дульной частью. Общая длина пушки равнялась 124 метрам. Получившаяся конструкция должная была весить 62 тонны, но вследствие потребности усиления надежности элементов ствола, общий вес увеличился на 14 тонн. Ствол не имел нарезов, характерных для современных пушек.
Основные характеристики «V-3»:
- калибр орудия – 150мм;
- тип боеприпаса – подкалиберный;
- калибр боеприпаса – 110мм;
- длина ствола – 826 клб (150м);
- общий вес – 76 тонн;
- вес боеприпаса – 140 килограмм;
- начальная скорость боеприпаса – 1 500 м/с;
- дальность поражения – 150-165 километров;
- угол возвышения – фиксированный 55 градусов;
- число элементов – 32 единицы;
- длина снаряда – 3.1 (2.5) метра.
http://topwar.ru/21391-oruzhie-vozmezdiya-...druckpumpe.html

Это сообщение отредактировал Kopatych71 - 14.05.2016 - 22:17

Густав надо в танки,вместо арты)))

5000 чел расчёта "Доры" наверное больше разрушения причинили бы Севастополю просто ломами,лопатами и кувалдами,чем своей стрельбой. и это бы обошлось Рейху намного дешевле.

На 6 и 11 хорошо видна конструкторско-технологическая новинка тех лет - составной ствол. Изготовить крупный стреляющий калибр было технически не возможно, потому что прочность монолитного ствола (трубы) при определенных, и не очень больших значения давления в нем уводила толщину стенки, ну и массу этой трубы в бесконечность. Потом, какой-то светлой инженерной голове, возможно у нее есть имя, но я не знаю, пришла простая идея. Если в одну трубу засунуть другую, при этом внутренний диаметр первой чуть меньше чем наружный диаметр другой. Чтобы это получилось первую нагревают. Когда эта сборка остывает получают трубу в нагруженносжатом состоянии. Соответственно, при выстреле давления газов, которые действуют на канал ствола сначала должны снять те отрицательные напряжения, которые создала "горячая посадка", и только потом начать действовать на разрыв материала трубы. В результате появилась возможность делать стволы больших калибров, применять более мощные метательные ВВ. Кроме этого, данная конструкция позволила в качестве наружной трубы использовать более дешевые стали, а дорогие сплавы, со специальными свойствами, использовать для внутренней трубы. Ну и еще, такая конструкция позволяет, при износе канала ствола просто перевтулить внутренний ствол.

Читал, что "Дора" делала охуенно красивые, глубокие и ровные шахты вглубь Земли, где снаряд пукал и создавал небольшую уютную комнатку. Очень даже был толк.

Это сообщение отредактировал Primus525 - 14.05.2016 - 22:48

На 35 метров в землю зарывался ))
А делал он там пук, или не делал истории не ведомо.
Гениально-бесполезная вундер вафля получилося

Где то читал о проблеме кувырканья снарядов на конечном этапе траектории. Наши до Великой Отечественной мучилась с этим и для того чтобы вычислить начало кувырканья устанавливали несколько полотнищ брезента и стреляли.

К сожалению, один из ее выстрелов наделал очень много, при обстреле Севастополя.

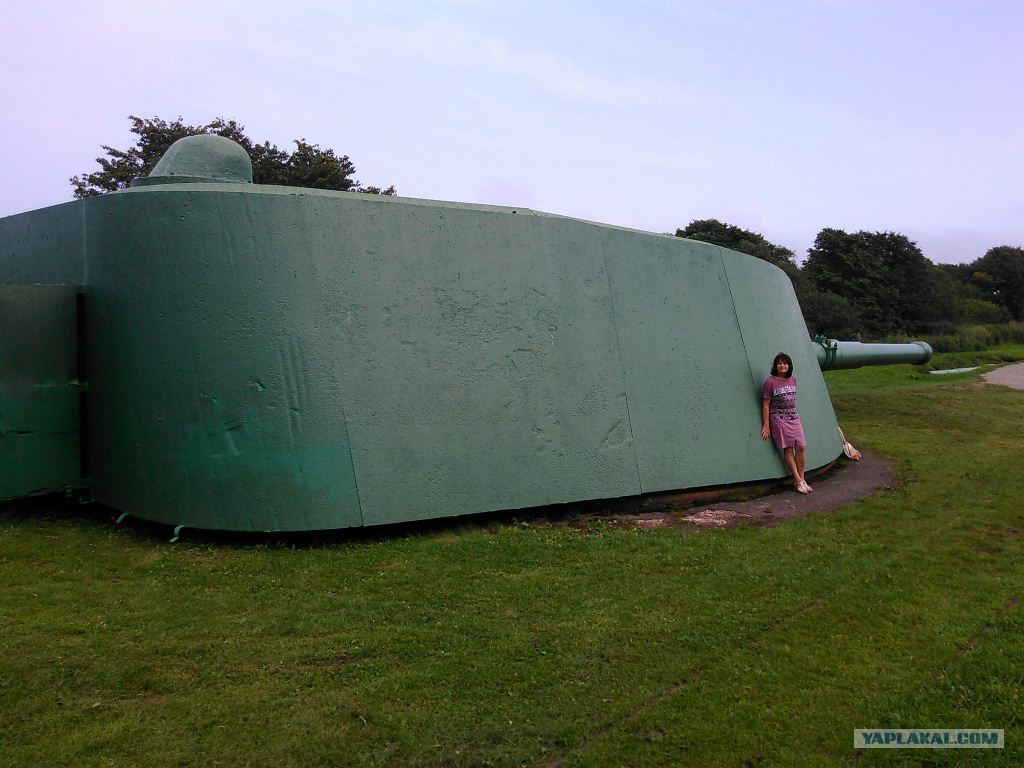

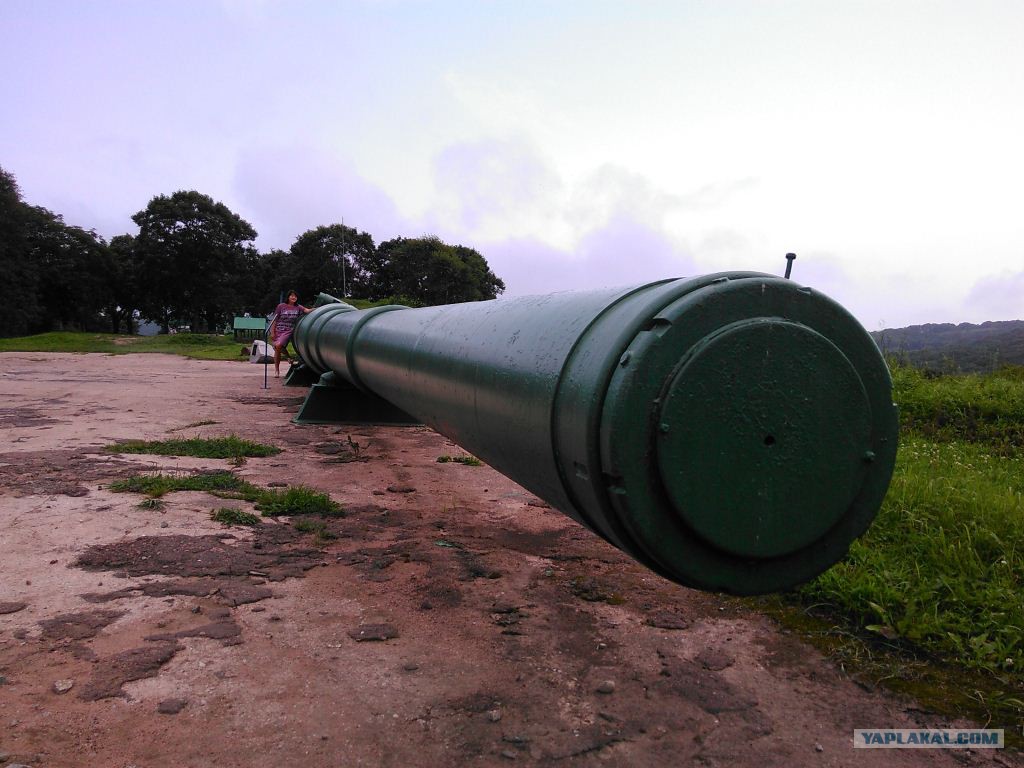

о. Русский

...

...

Бгг

Обама стал коротышкой???

или ДАМ так вырос?

Сдать бы это все, на металл))

Масса ненужной хуеты. Имхо

За военку всегда зелень! Люблю такие вот читалки-картинки смотреть. ТС спасибо!

Гигантомания, блять! Впечатляет. Но что стоит этого? Мобильности нет, 40 км пульнуть полторы тонны снаряда, хз, какая там точность... 5000 чел на обслугу одной пушки? Тоже сомнительное превосходство. Замаскировать невозможно, лёгкая цель. Ну, немченина в ту пору страдала этим.

Железяки конечно преизрядные, но какова их точность? +-50м у лучших из.

Вона, когда амеры линкором убивали арабов в Бейруте, то палили залпами попадая одним снарядом по цели типа городской квартал.
Хотя их добрые союзники, указывали конкретные здания. Но не судьба.
И это с корабля без хода, с наивыгоднейшей дистанции.

В общем - пережиток и архаизм. Свою роль отыграли.
