Иностранцы не поверили в российский прорыв в области электротехники

Ничего тут сверх естественного нет. Написано по русски: работает при токе от 3 до 30 ампер. Т.е. трёх ампер протекающего тока достаточно для питания схемы этого реле.

принципиальная разница не в том что ток это или напряжение. принципиально то что это реле висит на одном проводе а ваше на двух. с двух проводов запитаться легко а вот с одного нет

Переведите мне дураку на Русский
Нахрена эта штука нужна?

Скорее всего напряжение питания берут с измерительного шунта, а дальше преобразователь напряжения в широком диапазоне питающих напряжений. Ничего сверхъестественного.

Отключать нагрузку при достижении критических значений величины тока в цепи .

Это сообщение отредактировал UlAlex - 28.09.2020 - 09:36

Как вариант - Катушка Роговского.
Только вместо операционника - просто RC-цепочка

"Работа пояса Роговского осуществляется следующим образом. При протекании тока по токопроводу (не показан), проходящему вдоль оси пояса Роговского во внутренней части каркаса 1, вокруг токопровода создается магнитное поле, силовые линии которого проходят вдоль оси обмотки, образованной последовательно соединенными витковыми секциями 2. В результате чего наводится результирующая общая электродвижущаяся сила ЭДС, складывающаяся из ЭДС, наводимых на витковых секциях 2, которая прямо пропорциональна числу витков, площади витковой секции и обратно пропорциональна средней длине силовой линии магнитного поля. ЭДС, наводимая в обмотке, пропорциональна производной тока, протекающего по токопроводу, а при подключении выводов 10 обмотки к измерителю (не показан) преобразуется на его выходе в электрический сигнал, пропорциональный величине тока в токопроводе."
Справочная книга радиолюбителя-конструктора "Радио и связь" // Под ред. Н.И.Чистякова. - М., 1990. С.622.

Идея давно придумана, скорее всего появление низкопотребляющих низковольтных твердотельных реле позволило это сделать на практике.

Это сообщение отредактировал UlAlex - 28.09.2020 - 10:23

Государство не должно помогать, оно должно не мешать и стимулировать... Это как в Турции - отправляешь товар на экспорт - на тебе кредитные, налоговые и социальные ( отсрочка от армии) бонусы..

Чего это нет? А разность потенциалов на входе и на выходе?

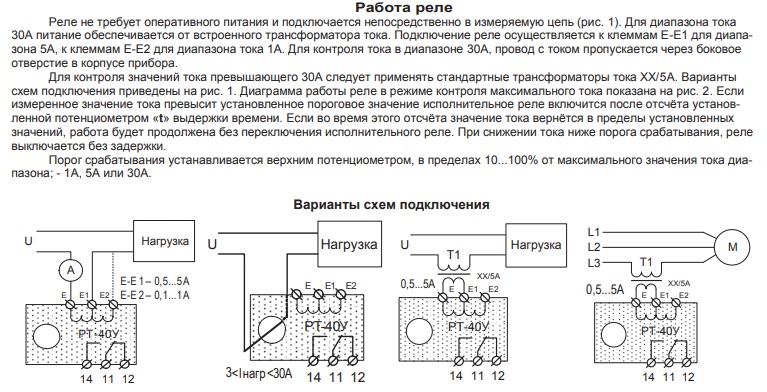

Судя по выложенной странице, при токе от 3 до 30 ампер, клеммы измеряемой цепи вообще никакие подключать не нужно. Достаточно измеряемый проводник пропустить в отверстие. Так что те, кто выкладывал китайские реле - пиздят, это не одно и то же.

Это сообщение отредактировал MadeinUSSR - 28.09.2020 - 09:58

ну производитель этот по крайней мере как минимум не плохой, раньше частенько на улице были аварии с электричеством, ноль отваливался, вот с тех пор, уже лет 15 у меня стоит защита от перепадов напряжения этого производителя и работает без нареканий.
аварий давно не было, но в начале пару раз выручила.

Он знает как навести порядок.

посмотрите на фотку. там надпись на стенде - уникальные реле. раз они уникальные, значит не имеют аналогов. без сарказма, просто логика.

Вообще, бля, кто нибудь знает принцип работы трансформатора, индукционной катушки?

Вот же упертый!
Вот что на вашей картинке

https://www.gavazzionline.com/pdf/E832050eng.pdf

Power supply (loop voltage) 10-40 VDC
Как видите - требуется внешний источник питания.

Именно так и работает, встречал такие схемы в буржуйских электроприводах задвижек. Нескольких ампер, протекающих через шунт, достаточно для питания схемы, современная электроника потребляет весьма немного, кто не поверил и почему это прорыв - оставим на совести автора статьи.

Да, знаем. 30 лет назад на радиофаке изучал.
Как измерительные элементы это все давно используется.
А вот как без доп-питания можно было скоммутировать реле - пока не появилось низковольтных-малопотребляющих реле никто идею реализовать не смог.
Они сделали. Это не прорыв, конечно, но хорошая работа как минимум.
Реле, которое мониторит ток, при этом ничего дополнительно не потребляя и не трогая провод силовой - это большой плюс к надежности и безопасности.

А скажите мне как можно бесконтактно перекрыть ток в проводнике?
Это потянет на нобелевку.

Это сообщение отредактировал UlAlex - 28.09.2020 - 10:47

На сарае тоже хуй написано, а там дрова лежат. Не, я, как имеющий отношение к отрасли, был бы очень рад, если бы в России создали что-то по-настоящему передовое, но нихера ж нет.

столько чуши в одном посте уместил, пиздец.
РЗА на оперативном токе от трансформаторов тока - это не "сейчас", а прошлый век. Про отсутсвия питания стоек ВЧ-связи вообще молчу, так же как и про всё остальное перечисленное.
Не позорься, это ЯП, тут специалисты на все случаи жизни.

Тут люди пишут, мол, реле напряжения никакого питания не требует. С напряжением как раз проще, сом то измеряемое напряжение используется в качестве источника питания. С током такой номер получить сложнее. Намного сложнее (а може и невозможно) на постоянном токе. На переменном проще, и так делают. Возьмем, например, УЗО. Они бывают реле и автоматы, электромеханические и электронные. Нас интересует именно электромеханическое реле. Там тоже происходит срабатывание от тока и вообще без питания. Хотя вариант использования трансформатора тока для питания электронного модуля остается. Вот почитайте, например. Там показан вариант без питания.
http://electrik.info/main/sekrety/1414-kak...anicheskie.html

Ну значит питание берется не с шунта, а с токоизмерительного трансформатора. Но есть еще вариант, что устройство запитывается омега лучами из поля колец Сатурна.

Логика есть в ваших словах, но УЗО работает по принципу определения разницы в фазовом и нулевом проводе.
В данном случае мы, как видим все происходит на измерении тока в одной рейке

Это сообщение отредактировал UlAlex - 28.09.2020 - 11:02

Рекламная новость

Это не автоматический выключатель. Контакты реле можно подключить к любому другому устройству, выполняющему алгоритм при изменении тока в контролируемой нагрузке.

Докладываю!
Не связывайтесь с данным гавном!
Установил 3 реле на каждую фазу. Все три отъебнули поочереди, спустя полгода использования. Не из-за скачков, а просто сдохли. Начал общаться с электриками, у всех как у одного, в периоде полгода-год помирают данные реле контроля напряжения!
Гавно вообщем!
