Строим верстак по мотивам Рона Полка (часть 2)
[
Версия для печати
]
Страницы:
(9)
1
[2]
3
4
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
whatze
6.01.2018 - 03:48
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И выставляем самодельный прямоугольный шаблон чтобы выпилить уголки с этим самым расстоянием (рис. 26).
[
^
]
whatze
6.01.2018 - 03:49
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375

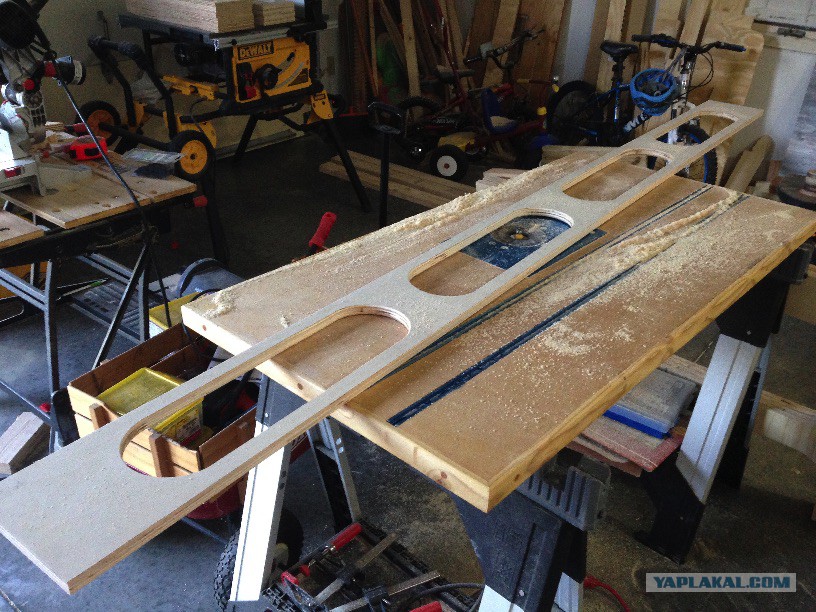

По шаблону вырезаем фрезой оба уголка (рис. 27).
[
^
]
whatze
6.01.2018 - 03:49
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И получаем то, к чему стремились (рис. 28).
[
^
]
whatze
6.01.2018 - 03:49
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Потом все сосновые детали шлифуем шкуркой на 150, а затем на 220 грит – и нервюры… (рис. 29).
[
^
]
whatze
6.01.2018 - 03:50
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
… и нижние панели столешниц (рис. 30).
[
^
]
whatze
6.01.2018 - 03:50
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И сглаживаем все острые края калевочной фрезой с радиусом 1/8 дюйма (3 мм) (рис. 32).
Это сообщение отредактировал
whatze
- 6.01.2018 - 03:50
[
^
]
whatze
6.01.2018 - 03:50
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И на лонжеронах – тоже (рис. 33).
[
^
]
whatze
6.01.2018 - 03:51
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
После чего размечаем и сверлим отверстия под косой шуруп с помошью Креговского кондуктора (рис. 31).
[
^
]
whatze
6.01.2018 - 03:51
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И на лонжеронах – тоже. Здесь важна последовательность операций. Если калевку гнать по уже насверленным кромкам – подшипник попадет в углубления, и рез фрезой будет неровным (рис. 34).
[
^
]
whatze
6.01.2018 - 03:51
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
На ошкуренных сосновых деталях нижних панелей столешницы размечаем ответные пазы под шипы на козлах. Из обрезков рукожопим одноразовый шаблон (рис. 35).
[
^
]
whatze
6.01.2018 - 03:52
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375

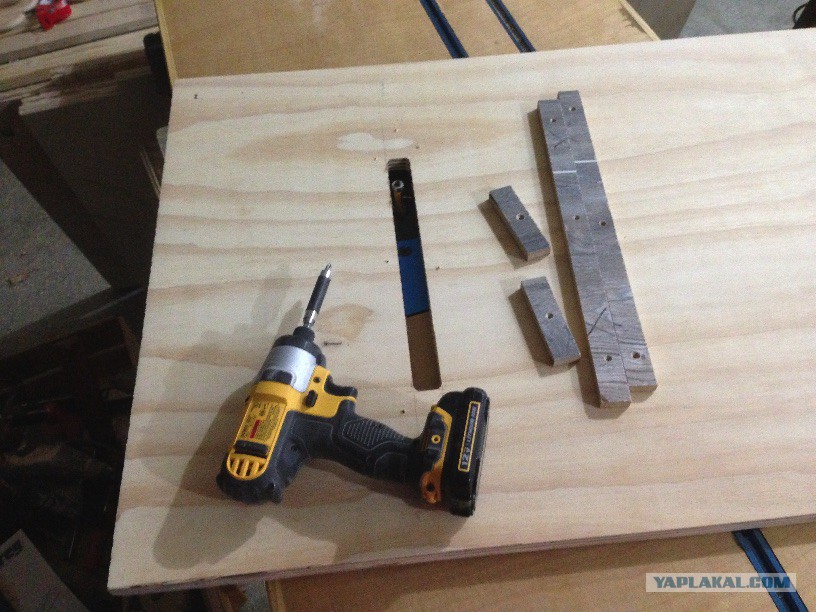

Сверлим входное отверстие для фрезы (рис. 36).
[
^
]
whatze
6.01.2018 - 03:52
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И фрезеруем пазы (рис. 37).
[
^
]
whatze
6.01.2018 - 03:52
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Получается как-то вот так (рис. 38).
[
^
]
whatze
6.01.2018 - 03:52
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Потом эпоксидной смолой заливаем в сосновых деталях (помним – они из фанеры третьего сорта?) все трещины, дырки от сучков, и заодно – от шурупов, которыми мы прикручивали шаблоны. (рис. 39).
[
^
]
whatze
6.01.2018 - 03:53
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
И пока смола сохнет, начинаем собирать боковую обвязку коробов. На косой шуруп сращиваем лонжероны и нервюры – изнутри, чтобы снаружи ничего не было видно) (рис. 40).
[
^
]
whatze
6.01.2018 - 03:53
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Тут очень важно все делать на идеально ровной поверхности. Я взял верхнюю березовую панель, которую шиммировал на рабочем столе с помощью лазерного уровня) (рис. 41).
[
^
]
whatze
6.01.2018 - 03:53
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375

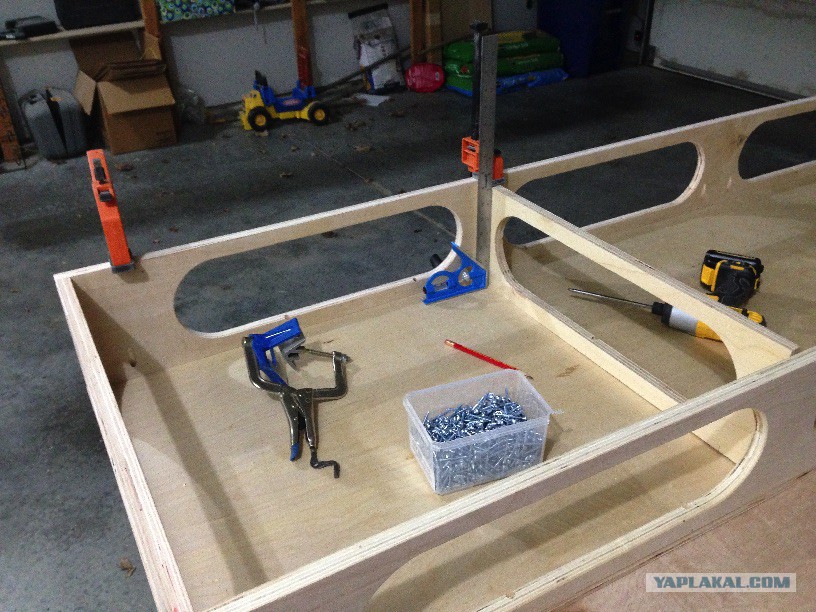

При сборке аккуратно выверяем все прямые углы (рис. 42).
[
^
]
whatze
6.01.2018 - 03:54
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
А также все расстояния между нервюрами – все должно быть очень ровно (рис. 43).
[
^
]
whatze
6.01.2018 - 03:54
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Получаем первый короб (рис. 44).
[
^
]
whatze
6.01.2018 - 03:54
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
…который можно перевернуть, и снова шиммировав, использовать его в качестве поверочной плоскости для сборки второго (рис. 45).
[
^
]
whatze
6.01.2018 - 03:54
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Когда оба короба готовы (рис. 46)…
[
^
]
whatze
6.01.2018 - 03:55
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
…ставим их на ровную поверхность в том порядке, как они будут использоваться, только верхней панелью вниз, шиммируем по горизонтальной плоскости и стягиваем струбцинами (рис. 47).
[
^
]
whatze
6.01.2018 - 03:55
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Сквозь две стенки коробов сверлим отверстие под каретные болты – по одному на обоих концах коробов (рис. 48).
[
^
]
whatze
6.01.2018 - 03:55
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
Болт должен свободно без натяга проходить сквозь обе стенки, но при этом не болтаться (рис. 49).
[
^
]
whatze
6.01.2018 - 03:55
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 26.04.16
Сообщений: 5375
С одной стороны, ставим забивные шайбы с квадратными отверстиями – под каретные болты, чтобы те не могли крутиться (рис. 50).
[
^
]
