Быстросъемный шнур для инструмента

Ты видимо просто не работал с несколькими инструментами одновременно.
Кстати подобные решения есть у Kress и Festool и если первый просто неплохой инструмент, то второй это Мерседес из мира инструмента.

Смотри картинку . Какие проблемы с фиксацией ?
Да и чел в ролике говорит , что поработать успел -проблем не возникло.

во точно, я забыл про них и про спиконы ляпнул))

У ТСа компактнее получилось. По поводу допустимой мощности спорить не буду.



Это сообщение отредактировал Basanday - 30.05.2018 - 23:17

Погружной насос прокатит?

Ну, если весь инструмент в ас кучей лежит, тогда конечно. У меня в своих кейсах или коробках всё, а на пылесос и не влом намотать.

Разъем типа speakOn нужно использовать. Они изначально рассчитаны на большие мощности. Все контакты закрыты.

Вот, вот, и я говорю.

Бабы давно уже придумали на эти XLR разъёмы дилдо подсоединять на трахательные машины, просто для удержания, без электричества конечно.

Нажал на кнопочку и вот тебе уже более толстый и длинный инструмент установлен за секунду, почти как у ТСа.

Ну хз конечно, работаю на телеке звукоинжинером каждый день с xlrом работать приходится. Не такой он надёжный как автор расказывает, если на звуке его пробьет то ни чего сташного, но совсем другое 220... Хотя через его 4 пиновые вариации и камеры питаются, но конечно уже не 220 там.

Отправлено с мобильного клиента YAPik+

Это сообщение отредактировал TritonQ - 30.05.2018 - 23:35

Оригинально конечно. Но та самая защелка имеет свойство западать либо отламыватся. Веселье еще то скажу я вам.

Мне как то пришлось одному клиенту ремонтировать девайс в котором все кабеля и силовые и сигнальные были подключены именно такими разъёмами.
Картинка после пары месяцев эксплуатации была не для слабонервных

На какой максимальный ток сей разъём? Кто в курсе? Сдаётся мне, что не подходит для таких устройств с большим пусковым током.

А я потихонечку на пневмоинструмент перехожу. Тоже один шланг ко всем дыркам подходит.

Ох блин, сколько ж я этих разъёмов распаял в своё время? Работал в конторе которая обеспечивала звук на различных мероприятиях.

Чувак в теме)) Как залакировать инструмент

У ТС ебала как ни на есть. Пневма на мелко про-ствах рулит, у меня к сожажелению нет. Очень энергоёмкоё про-во экструдеры полимерные. Периферию всю перевожу на пнневму.

Это сообщение отредактировал ПроходилМимо - 31.05.2018 - 00:24

Вот на чё купил. Балансный аудио шнурок за промышленный. Ай, негодяй.

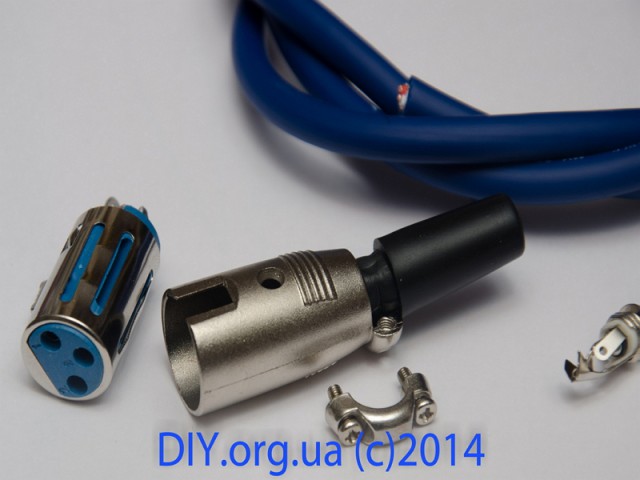

Ну, если это тебе поможет:
"папа" - хороший такой, латунный стерженёк. Но! провод в него - впаивается
А "мама"... Пружинистая фольга, свёрнутая трубочкой, толщиной где-то 0,5мм... (это о токах) Тоже паяется. И самое "приятное" - эта трубочка фиксируется в корпусе отогнутым лепестком, который не очень надёжен. В результате этот контакт либо утапливается вглубь разъёма ,либо выпячивается из корпуса наружу...
Шикарно будет выглядеть силовой 220В провод с торчащим контактом...

Добавлено: а паять надо аккуратно и быстро - пластик плавится от нагретых паяльником контактов...

Это сообщение отредактировал akmaks - 31.05.2018 - 00:54

Лакировка - говно. Ещё-бы солидолом обмазали, типа "заодно и консервация".

Микрофонный разъём - тож неудачное решение: хреновое пятно контакта в самом разъёме. Чья задача - оказать наименьшее сопротивление микроскопически малому току, а отнюдь НЕ провести "мильён ампер току".
Отсюда малое расстояние и возможно - недостаточная изоляция жил от корпуса разъёма. Для микротоков микрофона этого вполне достаточно, но для силовых цепей - нет. Хождение по лезвию электрической бритвы: иобнет током в любой момент. Особенно опасен момент подключения техники "на-горячую".

Это точно . Не стоит использовать XLR в силовых цепях . Для этого есть Powercon . Установочные размеры те же , но это специализированный девайс . По надёжности , долговечности , безопасности и удобству - самое то .

Абсолютно согласен.
Микрофонный разъем Cannon рассчитан на маленькие токи.
Ток зависит от сопротивления микрофонной головки, но напруга фантомного питания макисмум 48 В.

Тогда уж не Speakon, а Powercon.
Почти то же самое, но применяется в разъемах питания звуковых и световых приборов.
Типа этого:
Выходной разъем PowerCon кабельный, 20 A / 250 В.

Это сообщение отредактировал Mixmaster - 31.05.2018 - 01:54

ifk
Опередил.

Идея хорошая, у самого куча электроинструмента в хозяйстве: дрель, болгарка, лобзик, циркулярка, рубанок, пила. И порой всё это хранится хер пойми как. Обычно провод просто наматываешь на инструмент (и тааак сойдёт). А тут удобно. Лишних проводов нет. Поработал, отключил шнур, смотал и на гвоздик.
Но аудиоразъем для сети юзать опасно.

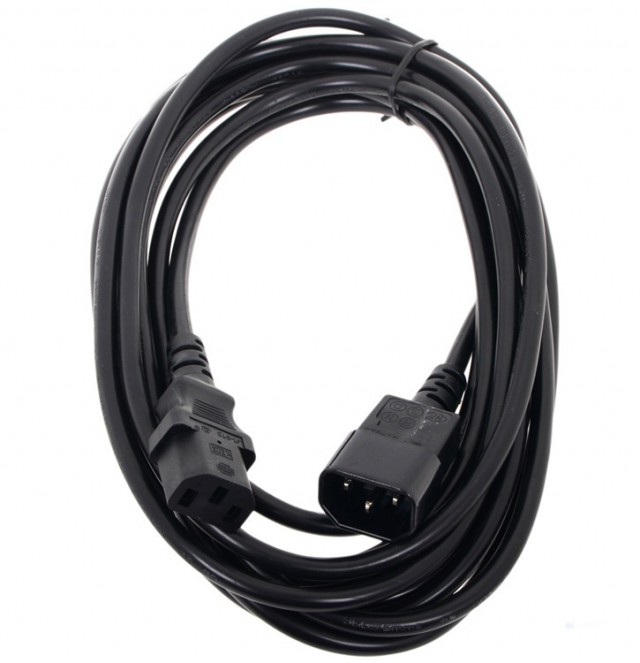

Проще взять обычный VDE кабель 5-ти метровый для компов. Розетку отрезаем и монтируем в инструмент. На провод вместо неё ставим вилку. Готово.

Это сообщение отредактировал Demetrix - 31.05.2018 - 02:16

По профессии постоянно пользуюсь инструментом. Причем в экстремальном режиме, а не аккуратненько в мастерской. Посмотрев, сразу вспомнились "KRESS", с вечно перемотанными изолентой штекерами, или заколхощенными напрямую проводами.
В месте сопряжения провода и корпуса инструмента шнур постоянно ломается. Я так понимаю, мысль для того, чтоб один-два провода иметь на весь парк инструмента?... Ломаться будет в 5 раз чаще. Простой от ремонта - дольше. Выгоды никакой не вижу. Обычный колхозинг, от нехуй делать.
Вопрос проводов, я несколько лет назад решил покупкой аккумуляторного инструменнта, чего и всем спецам советую. А шнур через штекер, это, как я писал, очумклым ручкам нечем было заняться, а времени свободного вагон. Безполезное предложение.
