Лавры Вильгельма Телля не дают покоя, или как я лук запилил.

Это первое мое рукожопство для ЯПа, посему просьба не ломать.
60 фото

Материалы:

Лыжи: куски лыж для изготовления плеч лука
Брус (минимум 8х10х50)
Пара болтов и шайб – для крепления плечей лука
Нейлоновая и вощеная нити – для тетивы
Инструменты:
Ножовка
Ручная дрель
Стамеска, молоток
Рашпиль по дереву или напильник
Наждачная бумага различной зернистости
Клей резиновый
Рубанок

Начало.

Разборный лук включает в свою конструкцию два плеча, которые прикрепляются к обеим сторонам рукояти с помощью гаек. На рукояти должны быть две плоские поверхности для крепления плеч, место для хвата рукой, и полка-вырез для прохода стрелы. Рукоять гнуться не должна, поэтому если вы хотите иметь мощный лук (с силой натяжения более 20 кг)
Имеет смысл делать композитную рукоятку (запилю для своего второго лука).

Рукоять.

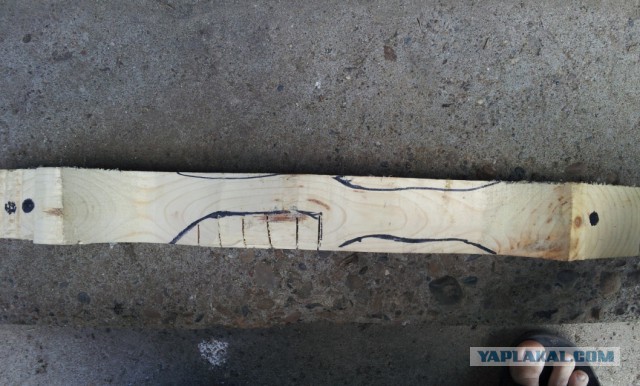

Так как это мой первый лук, я решил не морочиться с композитной рукоятью и выпилить ее из достаточно толстой (9 см.) доски.
Так как лобзик временно отсутствовал, пришлось покорячиться с «альтернативной» вырезкой.

Другой ракурс

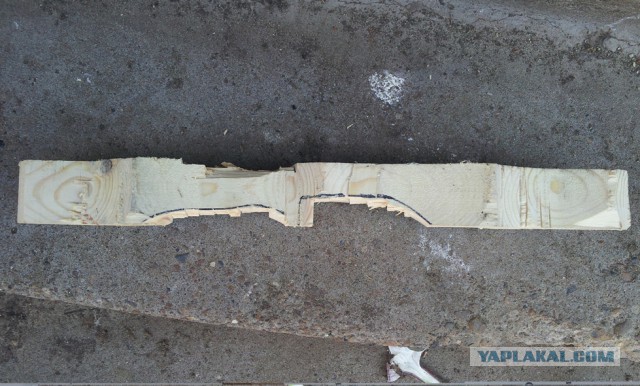

Черновой вариант

Еще фото

Делаем вырезы под полку

Полка

Черновая рукоять с полкой

Плечи.
Для плеч я решил использовать лыжи, которые паслись на ниве мансарды уже пару десятков лет. Настал их час.
Отпиливаем начерно – чуть длиннее рукоятки
Не требуется, чтобы плечо было слишком длинным, иначе мощность лука упадет. Особенно это касается лыж для пересеченной местности, так как они менее жесткие. Идеальный вариант лыж для лука – горные – композитный бутерброд из пластика, карбона и дерева.

Шкурим.
Краска напрочь отказывалась слезать. Наждачная бумага 40 размера бессильно елозила по лаку. Спустя 15 минут лак пал и за ним оказался такой же непоколебимый слой краски. Я уже начал прикидывать в уме – у кого можно стрельнуть шлифмашинку….
Одна лыжа зашкурена, осталось потратить еще минут 30-40 на вторую…

Покраска.
Для покраски я использовал универсальные эмали и яхтный лак для финального покрытия

Так же я решил смастерить пару трафаретов, чтобы лук не был такм невзрачным
Собираем лук, меряем длину будущей тетивы

Красим рукоять и плечи

Пока лук сохнет, делаем тетиву
Тетиву я делал и двойной вощеной нити с утроением на петлях.

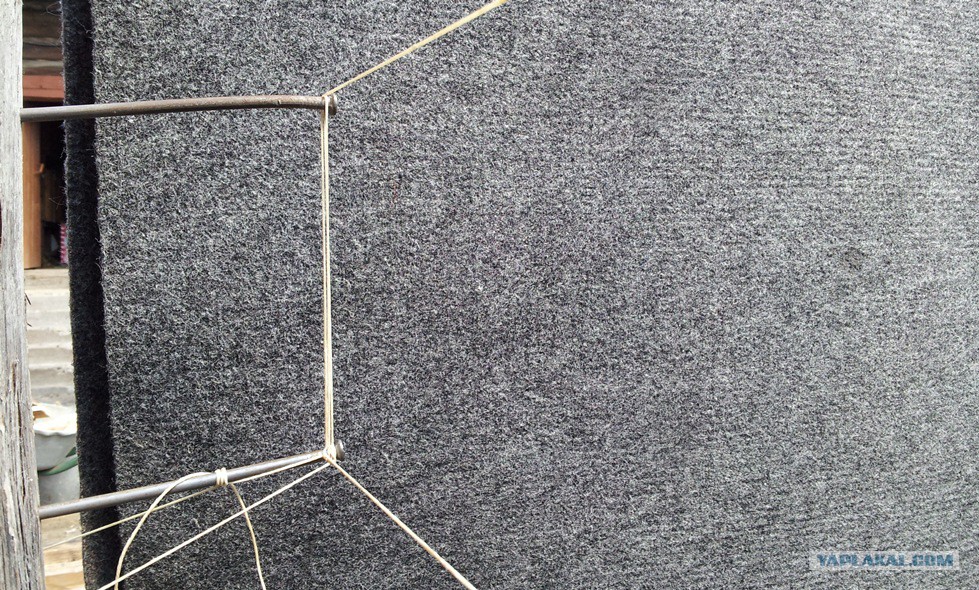

Сколачиваем вот такую приблуду

И наркучиваем основу из вощеной нити

Затем оплетаем наши будущие петли нейлоновой нитью
Не надо так же забывать промазывать нить, иначе обмотка будет «ездить».
через часик покрываем детали вторым слоем краски и оплетаем саму тетиву.

Можно конечно не оплетать ВСЮ тетиву – достаточно оплетки в 12-15 сантиметров по центру, но тут как говориться «на любителя».
Оплетку я решил делать на свежем воздухе.

другой конец

Извиняюсь за скорость выкладывания, похоже мой провайдер сегодня не в настроении

Для избежания провисаний тетивы я отрезал от старой велосипедной камеры кусок шириной в пару сантиметров, который держал бы нить в натянутом состоянии

Заделываем петлю, причем начинаем на с края, а оставляем сантиметров 20 нити на всякий пожарный

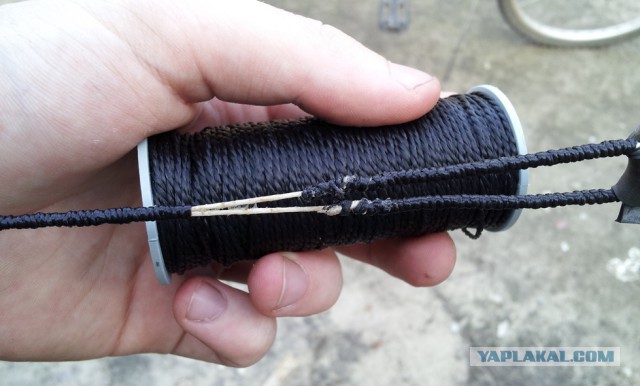

Оплетаем.
Периодически можно подкручивать нить, придавая ей более округлую форму

Финишная прямая
Не стоит забывать про клей.

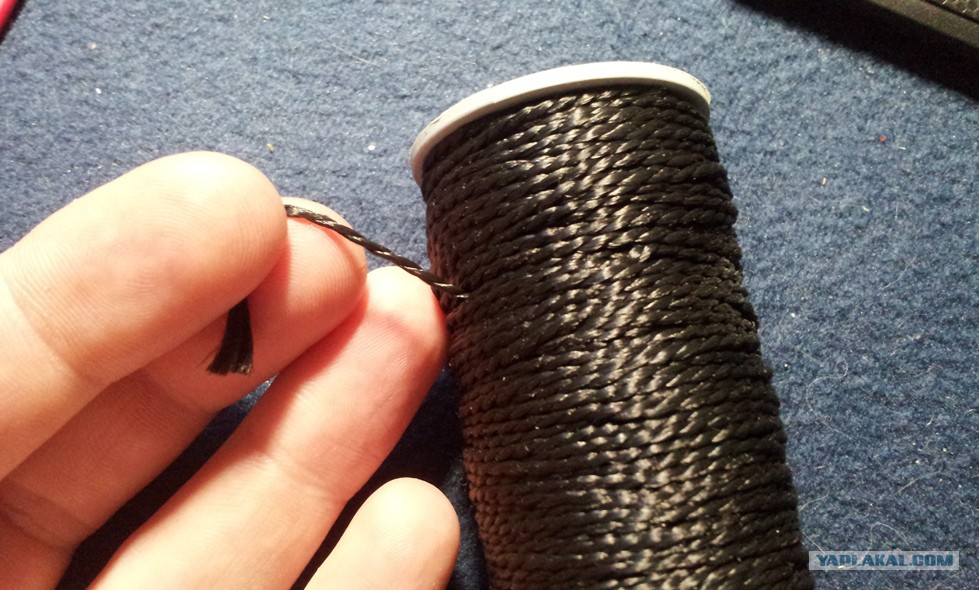

Заплетаем вторую петлю

Готовая тетива

Она же

Так же я сделал на скору руку напальчник, ибо если уж делать правильный лук, то и стрелять из него правильно. Конкретный способ удержания тетивы называется средиземноморский

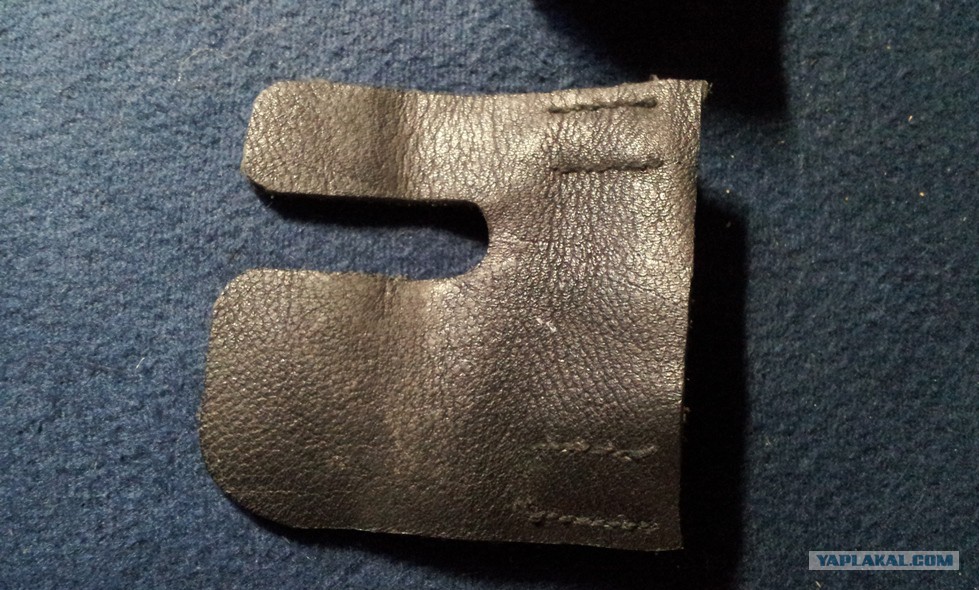

Сам напальчник
