25 Необычных самолетов, неожиданное в воздухе

был упрек что наших самолетов мало.


ВМ-Т «Атлант» (летающая бочка)

Самолет советских конструкторов тяжеловес ВМ-Т «Атлант». Разработан в 1980 году в ОКБ Мясищева, применялся для транспортировки агрегатов ракетно-космических комплексов. В настоящее время самолет не эксплуатируется.

Самолет-амфибия Бе-12П-200 противопожарный самолет

Разработан в КБ Бериева в 1992 году модель Бе-12П «Чайка», а в 1996 году выпущена новая модификация Бе-12П-200, которая может набрать до 6 тонн воды. Этот самолет и сегодня с успехом применяется для тушения пожаров.

за авиацию всегда зелень, а за необычную тем более, многие не видел до этого, спасибо.

это потому что советские конструкторы при создании летательных аппаратов не употребляли наркотики. поэтому машины получались красивые, надежные и функциональные)))

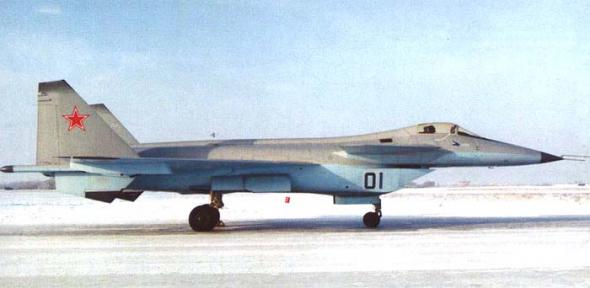

Миг — МФИ (проект 1,44, МиГ 1.44)
опытно-экспериментальный российский прототип истребителя пятого поколения.
Двигатель с управляемой тягой. Создавался как противовес американскому истребителю F-22. В обшивке использована Стелс-технология.
Крейсерский сверхзвук должны обеспечить два ТРДДФ АЛ-41Ф, созданные НПО "Сатурн". Двигатели, оснащенные поворотными соплами, имеют максимальную форсажную тягу 14000 кгс при собственной сухой массе 1585-1600 кг. При нормальной взлетной массе они обеспечивают самолету тяговооруженность порядка 1,3. Назначенный ресурс АЛ-41Ф до первого ремонта равен 1000 часов, ресурс подвижных частей сопел — 250 часов (планируется его увеличение до 500 часов). Двигатели прошли полный объем летных испытаний на летающей лаборатории МиГ-25 (борт 306). Максимальная скорость МФИ должна составить М=2,6, а продолжительная крейсерская, достигаемая без включения форсажа, — М=1,4-1,6.
Что касается перспектив МФИ, то они остаются наиболее сложным вопросом. Причины заключаются не столько в технических проблемах, сколько в труднопреодолимом финансовом барьере. Расчетная стоимость МФИ, равная 70 млн. долларов, мало сообразуется со скромными возможностями Управления заказов ВВС и всего российского бюджета.
Показ самолета состоялся 12 января 1999 года в ЛИИ, куда было приглашено множество журналистов, военных атташе зарубежных стран и солидный контингент отечественных высокопоставленных лиц, в том числе и членов правительства, от которых зависила судьба 1.42.
Появление истребителя состоялось эффектно: к собравшемуся на бетонке почтенному обществу, издалека сотрясая воздух громом двигателей и взметая снежную поземку, подрулил самолет, словно вернувшийся из очередного испытательного полета. Из его кабины выбрался ведущий летчик-испытатель фирмы Герой Советского Союза Владимир Горбунов, доложивший руководству, что "на земле истребитель очень послушен"
А более чем скупое освещение первого старта МФИ вполне понятно. Стоит ли делать праздник из успешного полета машины, которую все равно лишили будущего?

фото 2

Спасибо, с детства на небо дрочу, люблю это дело хотя вырос в степи и самолеты только мимо пролетающие видел. Купил мотодельтаплан полетал, теперь хачу самуль, ну или вертолетик. Тему зеленю.

когда служил в армии, аэродром Чкаловский,
видел там много всякого разного.
но достоянием масс оно вряд ли станет.
когда либо...

а вообще, тем кто не был, рекомендую съездить в Монино.

Bell X-22
Модификация X-22A
Размах крыла, м 11.96
Длина самолета, м 12.06
Высота самолета, м 6.30
Масса, кг
пустого самолета 4763
максимальная взлетная 8020
Тип двигателя 4 ГТД General Electric YT58-GE-8D
Мощность, л.с. 4 x 1250
Максимальная скорость, км/ч 410
Крейсерская скорость, км/ч 343
Практическая дальность, км 712
Практический потолок, м 8475
Экипаж, чел 2

Ну,и немножко юмора!!!
Название: Штурмовое судно C-21 "Дракон"
Название на языке На'Ви: kunsip apxa (искаженное "gunship" + прилагательное "большой")
Размер: 41,5 метра в длину, 31,7 метра в ширину, 9,22 метров в высоту
Изготовитель: Scylla Aerosystems
Вооружение: Разнообразное среднее автоматическое оружие, ATG, ракеты ATA, плюс двойные и четырехоружейные системы. Все оружейные и ракетные системы, оснащены кодами предотвращения дружественного огня (блокировка IFF)
Скорость: 105 узлов в атмосфере Пандоры, скороподъемность - до 427 метров в минуту, высота полета - до 2750 метров в атмосфере Пандоры
Дальность полета: 1100 километров при полной загрузке
Функции: Устойчивая, легко вооруженная, высоко бронированная оружейная платформа и транспортное средство для отрядов во время боевых операций, включая экзоскелеты, с большим количеством вооружения для доминирования в бою

Еще интересный экземпляр: М-50

История М-50 началась в 1950-е годы, когда понятие сверхзвуковой самолет не укладывалось в сознание обывателя, а пилотов таких машин относили к категории героев. Журналисты и писатели "рисовали" в своих, воспаленных воображением, головах фантастические картины будущего и лишь инженеры, почувствовав перспективу, осознавали всю сложность сверхзвукового полета. Задача создания дальнего сверхзвукового самолета, безусловно, была труднейшая, но когда-то и кому-то ее предстояло решить. Неудивительно, что буквально через несколько лет после организации ОКБ-23, пожалуй, самой молодой организации МАПа не только по срокам своего существования, но и по возрасту ее сотрудников, родилась идея подобной боевой машины. Но время летательных аппаратов, похожих на современные Ту-144 или Ту-160, еще не пришло и неудивительно, что конструкторы сначала пошли по более сложному пути - созданию двухступенчатого летательного аппарата.

Помните, в фильме "Барьер неизвестности", мотив которого был навеян событиями и взглядами начала 1950-х, маленький гипотетический самолет, подвешенный под казавшийся гигантом Ту-16, стартовал на большой высоте и преодолевал невидимые препятствия. Эта идея и была положена в первый вариант проекта "50". Предложение по созданию подобной машины, одобренное в Госкомитете по авиационной технике и заказчиком, не залежалось и в правительстве. В июле 1954-го вышло постановление Совмина, позволившее развернуть широкомасштабные работы по "Разъемному дальнему бомбардировщику", состоявшему из ударного самолета и носителя с четырьмя ТРД. Справедливости ради, отмечу, что подобная идея среди советских авиационных специалистов была столь популярна, что ее разработкой занимались и другие ОКБ.

Согласно заданию, "50-й" должен был развивать скорость до 1800 км/ч при крейсерской -1500-1600 км/ч на высотах 14-15 км. Практическая дальность системы с бомбовой нагрузкой 5000 кг оценивалась в 13000 км. Около года ушло на подготовку эскизного проекта, но летом 1955-го направление работ по теме "50" резко изменилось. Теперь требовался "чистый" дальний бомбардировщике повышенной крейсерской скоростью, рассчитанный под четыре двухконтурных двигателя НК-6 или ТРД ВД-9. Мартовским 1956-го постановлением правительства предусматривалась уже установка ТРД М16-17. ОКБ-23 прилагало все усилия для выбора оптимальной аэродинамической компоновки самолета. В аэродинамических трубах ЦАГИ испытали 39 различных моделей, и чаша весов схемы "утка" явно перевешивала. Пользуясь случаем, хочу объяснить, что такое "утка". Иной читатель может при этом усмехнуться, но наберитесь терпения.

Сегодня "уткой" называют все самолеты подряд, едва обнаружив на них переднее горизонтальное оперение, однако это не так. Исторически сложилось, что под этим термином скрывается летательный аппарат с передним горизонтальным оперением, оснащенным рулем высоты. К сожалению, об этом забывают разъяснять студентам авиационных вузов. В результате не только в периодике, но и специальных документах появляются "газетные утки" - самолеты, у которых переднее горизонтальное оперение служит либо для улучшения взлетно-посадочных характеристик, либо для балансировки аппарата. При этом управлением в канале тангажа осуществляется с помощью элевонов.

Схема "утка" у аэродинамиков считается одной из самых сложных и поэтому на ее предварительную отработку ОКБ-23 затратило около года. Это огромный период споров, изготовления моделей, очередей в аэродинамические трубы и, наконец, анализа полученных материалов. Казалось, окончательный облик машины созрел, но конструкторы остановились на классической схеме с треугольным в плане крылом относительной толщиной 3,5 %. Причина здесь не в каких-то традициях или инерционности мышления, а в нежелании руководства ЦАГИ заниматься этой проблемой. Это не моя придумка, об этом свидетельствуют документы. По предложению В.А.Федотова, одно время возглавлявшего фирму, и Ю.Е.Ильенко, два двигателя разместили на пилонах под крылом, а два - на концах крыла.

При создании новой машины всегда встает много вопросов, для ответа на которые необходимо проведение научно-исследовательских работ. Создатели М-50, не имея аналогов, пытались совместить, казалось бы, несовместимое. При высоких удельных расходах турбореактивных двигателей тех лет требовалось обеспечить не только высокую сверхзвуковую скорость, но и огромную дальность. Чтобы замыслы стали реальностью, конструкторы приняли решение сократить экипаж до двух человек, оставив летчика и штурмана, размещавшихся в кабине с бронезащитой. Рабочие места экипажа находились друг за другом, по схеме тандем, причем посадка и катапультирование (по моде тех лет) осуществлялись через люки в нижней части фюзеляжа.

Для решения всех задач, возникавших в полете, необходимо было полностью автоматизировать самолет и его управление, возложив, фактически, на двух человек контроль за полетом. В качестве резервного использовалось гидромеханическое управление, в котором поступательные перемещения штурвальной колонки и педалей превращались во вращательные и передавались через высокооборотные валы, приводившиеся в действие от гидромотора к исполнительным механизмам рулей и элеронов. В случае необходимости, предусматривался переход на ручное управление на любом этапе или режиме полета. Для управления двигателями, видимо, впервые в мире использовалась электродистанционная система с трехкратным резервированием. Сделать ставку на автоматику означало, что при существовавшей элементной базе все выгоды от нее сведутся на нет массой оборудования и источников электропитания. Чтобы выбраться из заколдованного круга, перед радиоэлектронной промышленностью поставили задачу ускорить работы по миниатюризации оборудования. Самолетчики в свою очередь предложили применить на летательном аппарате вместо традиционных источников постоянного тока генераторы переменного трехфазного тока.

На самолете появился, выражаясь современным языком, пилотажно-навигационный комплекс. В состав оборудования входили три радиостанции: связная "Планета", командная - РСИУ-3М и аварийная - "Кедр-С". Кроме этого, на борту имелись переговорное устройство СПУ-6, радиовысотомеры больших и малых высот РВ-5 и РВ-25, запросчик-ответчик СРЗО-2, станция защиты хвоста "Сирена-2" и многое другое.

Будущий М-50 рассчитывался для полетов в диапазоне скоростей от посадочной 270км/ч до 2000км/ч на высотах до 16000м на дальность (с дозаправкой в полете) до 15000км. Максимальный взлетный вес самолета при старте с ускорителями достигал 253 т, из которых на долю горючего приходилось 170т. В полете могло выполняться не менее двух дозаправок, первая из которых планировалась на удалении 2000 км от аэродрома вылета. При этом на всех режимах требовалось обеспечить устойчивый и управляемый полет. В результате появилось цельноповоротное хвостовое оперение.

Кто знаком с аэродинамикой, тот знает, что при переходе от дозвуковых скоростей к сверхзвуковым центр давления аэродинамических сил крыла смещается в сторону хвоста. Этот эффект, нередко приводивший к катастрофам первых реактивных самолетов, заставил искать новые пути сохранения требуемого запаса продольной устойчивости. Так появилось предложение изменять, в зависимости от режима полета, положение центра тяжести самолета путем перекачки топлива из одной группы баков в другую. Это техническое решение, примененное впервые на М-50, впоследствии нашло широкое применение на сверхзвуковых машинах, в том числе на Ту-144 и "Конкорде".

"Работая над проектом М-50,- рассказывал Л.Л.Селяков, - решая сложные задачи создания полностью автоматических систем управления полетом на практически "нейтральном" самолете, я настаивал на несовместимости больших, громоздких рычагов управления, какой является ставшая традиционной штурвальная колонка с полностью автоматической системой. Я предлагал создать управляющий блок с рукояткой по типу уже существующей "строевой" ручки автопилота, при помощи которой штурман доворачивает самолет к цели. Требования же ЦАГИ о необходимости строгого соблюдения нормативов по усилиям и ходам на единицу перегрузки при создании автоматических систем управления совершенно не нужны и вредны. К сожалению, ЦАГИ взял верх, Мясищев и Роднянский меня не поддержали, и систему АБСу-50 выполнили с классическими рычагами и требуемыми усилиями...

На М-50 впервые в СССР использовалась автоматическая система регулирования положения центра тяжести в полете путем перекачки топлива между фюзеляжными и крыльевыми группами кессон-баков. Необходимость в этом возникла потому, что при переходе на сверхзвуковую скорость изменяется характер обтекания крыла, и его центр давления (условная точка приложения результирующей подъемной силы) смещается назад, приводя к появлению пикирующего момента. Без перекачки топлива компенсация пикирующего момента потребовала бы увеличения размеров горизонтального оперения и, соответственно, привела бы к росту массы самолета и аэродинамического сопротивления. Автором решения стал Л.Минкин. Также впервые в отечественной практике на М-50 за счет использования достижений радиоэлектроники экипаж тяжелого бомбардировщика удалось сократить до двух человек. Пилот и штурман сидели один за другим в носовой части фюзеляжа. Новшества позволили сэкономить несколько тонн взлетной массы самолета, ограничив ее 210000 кг.

Отсутствие практического опыта пилотирования самолетов с треугольным крылом привело к созданию аналогового тренажера, на котором летчики-испытатели знакомились с управлением будущей машины, одновременно обучаясь полетам на ней

Создание первой в СССР автоматической бортовой системы управления, включающей устройство выдерживания заданного запаса продольной устойчивости путем отслеживания за смещением аэродинамического фокуса положения центра тяжести (система перекачки топлива, предложенная Л.З.Минкиным) с учетом мгновенного изменения центровки (при сбросе спецгрузов), деформации планера, изменения скорости и высоты полета, оказалась сложнейшим делом. Первоначально предполагалось, что площадь управляемого стабилизатора не превысит 5% от площади крыла. Считалось, что раз запас устойчивости мал, то и потребные управляющие моменты будут малы. Всё надеялись на систему перекачки топлива в полете.

Однако вскоре выяснилось, что в случае отказа устройства искусственной центровки самолет на ряде режимов попадает в область неустойчивости. Посадка "пятидесятки" в этом случае явилась определяющей, и площадь горизонтального оперения увеличили в два раза. Использование цельноповоротного киля способствовало уменьшению его площади, веса, аэродинамического сопротивления и улучшения поведения машины на взлетно-посадочных режимах с боковым ветром". Несмотря на все меры, принятые для снижения массы планера, производственники не уложились в заданные лимиты, что привело к росту веса конструкции на 18 т. Немного помогло применение впервые в отечественной практике цельнотянутых, с последующим фрезерованием, панелей обшивки. Технология изготовления многих элементов только осваивалась и неудивительно, что некоторые из них весом четыре тонны приходилось изготавливать из заготовок весом 40 т. Все эти издержки утяжеляли машину.

На М-50 отказались от вкладных баков и топливо заливалось в герметизированные отсеки фюзеляжа и крыла. Использовались и проверенные ранее технические решения. Это - велосипедное шасси со вздыбливающейся передней тележкой, позволявшей выполнять отрыв на углах атаки больших, чем в начале разбега, щелевые закрылки и многое другое, ранее опробованное на М-4 и 3М. Для сокращения пробега после посадки предусмотрели тормозные лыжи. Первоначально самолет создавался, как средство доставки авиационных бомб, но уже в ходе проектирования на нем пытались подвесить крылатые ракеты, в частности, разрабатывавшуюся в ОКБ планирующую ракету "45Б". В 1958-м А.Д.Надирадзе предложил запускать с М-50 баллистические ракеты. Особое внимание уделялось двигателям. Ведь от них, в значительной степени, зависело, достигнет ли самолет заданной скорости и проектной дальности. Очень важно было, чтобы удельный расход горючего на крейсерском режиме не превышал 1,12кг/кгс.ч. Только в этом случае удавалось получить заданную дальность.

М-50 первоначально рассчитывался под четыре турбовентиляторных НК-6 или ТРД ВД-9А, а затем очередным постановлением Совмина их заменили на двигатели П.Ф.Зубца М16-17 (РД16-17). К началу 1961-го НК-6 был самым мощным советским ТРДДФ. При сухом весе 3500 кг он первоначально рассчитывался на форсажную тягу 22000 кгс. Высоким характеристикам в немалой степени способствовало повышение температуры газов перед турбиной до 1130╟К. В ноябре 1960-го на стенде получили тягу 22400кгс при удельном расходе топлива на форсаже 1,72кг/кгс.ч. Однако вскоре выяснилось, что для обеспечения 50-часового ресурса необходимо снизить форсажную тягу до 19000 кг, а максимальную - до 13000 кг.

В декабре 1955-го заказчику предъявили эскизный проект машины, а к маю следующего года построили макет. Почти месяц работала макетная комиссия. Ее председателем был маршал авиации В.А.Судец. Результаты работы комиссии оказались для конструкторов неожиданны. В своем заключении она отмечала, в частности: "...получение заданной (...) дальности 11000-12000 км на крейсерской скорости 1700-1800 км/ ч без дозаправки топливом в полете не обеспечено. Заданная максимальная практическая дальность (...) с двумя дозаправками топливом в воздухе обеспечивается в пределах 14000-14500км, при этом выполнение дозаправки на дозвуковой скорости и наличие на самолете подвесных баков приводит к необходимости выполнять полет на начальной дистанции 3000км не только на относительно малой скорости, но и на высотах, не превосходящих 8000м, что является неприемлемым, так как в этих условиях самолет может быть относительно легко перехвачен средствами ПВО противника... Заданная постановлением Совмина СССР длина разбега самолета 3000 м без применения стартовых ускорителей не выполняется... Для эксплуатации самолета с существующих аэродромов необходимо обеспечить длину разбега со стартовыми ускорителями не более 2500 м. Предлагаемые ОКБ-23 МАП другие способы взлета самолета: точечный старт, взлет с гидротележки - представляют интерес для ВВС, как более экономичные и обеспечивающие лучшее боевое рассредоточение самолетов стратегической авиации. Указанные новые способы взлета требуют детальной конструктивной проработки и проверки летными испытаниями. Требования ВВС по обороне самолета ОКБ-23 МАП не выполнены... Таким образом (...) макет самолета "50" не может быть одобрен".

В связи с этим в МАПе состоялось совещание с участием специалистов различных НИИ. По его результатам в феврале 1956-го П.В.Дементьев писал Главкому ВВС П.Ф.Жигареву: "В результате обмена мнениями МАП не может согласиться с отклонением эскизного проекта и макета этого самолета, так как создание дальнего сверхзвукового бомбардировщика с крейсерской скоростью 1700-1800 км/ч является новой необычайной задачей... С этой точки зрения и следует подходить к рассмотрению основных требований к самолету "50". Технически совершенно ясно, что задача получения большой дальности на сверхзвуковых скоростях бомбардировщика весом 265 т решается за счет увеличения длины разбега. Поэтому при установлении взлетной дистанции 3000 м для этого самолета имелось в виду обязательное применение ускорителей. Мы считаем, что для М-50 принцип обороны должен быть коренным образом изменен, так как установка обычного вооружения приводит только к увеличению веса самолета, ухудшению его аэродинамики, а следовательно, уменьшению дальности полета, поэтому оборонительная система самолета должна состоять из радиопротиводействия для отражения атак истребителей и ракет... Расчетная дальность самолета "50" без дозаправки топливом (..) действительно ниже заданной (...), но общая - при двух заправках обеспечивает заданные 14000-15000 км... Прошу Вас пересмотреть заключение ВВС по эскизному проекту (...), так как иных путей создания такого самолета в эти сроки МАП не находит".

Осенью макет все-таки утвердили, однако двигатели так и не появились. Чтобы не терять времени на опытный экземпляр, получивший индекс М-50А, установили пока ТРД ВД-7 тягой по 11000 кгс. "Гонка" двигателей и наземная отработка всех систем самолета началась летом 1959-го на заводском аэродроме, а осенью М-50А перевезли на доводочную базу ОКБ.

В 1958-м принимается решение об освобождении ОКБ-23 от предъявления М-50 на госиспытания и об использовании двух строящихся М-50 с двигателями ВД-7 и М16-17 для отработки будущего М-52. Примерно в это же время предлагается проект "танкера" на базе "пятидесятки", предназначенного для дозаправки топливом в полете боевой машины на сверхзвуковой скорости и высотах не менее 10000 м. На базе М-50 разрабатывались летающая лаборатория М-50ЛЛ для исследований ТРД, создававшегося на базе ТВД НК-12 и турбостартера ТС-12М, и беспилотный носитель М-51 для доставки ядерного боеприпаса. В мае 1959-го начались рулежки бомбардировщика.

27 октября 1959 г. пилотируемый Николаем Иосифовичем Горяйновым прототип М-50А поднялся в воздух с аэродрома Летно-исследовательского института имени М.М.Громова. Так как на момент начала испытаний двигатели конструкции Зубца еще не были доведены, то на прототип установили четыре менее мощных мотора ВД-7 (по 9750 кгс) конструкции Добрынина. Для увеличения тяги до 14000 кгс два подкрыльевых двигателя оборудовали форсажными камерами. Однако это не помогло: М-50 так и не преодолел скорость звука, ╚упершись╩ в М=0,99. Кроме этой неудачи и одной мелкой аварии, прочие испытания самолета, проводимые Н. Горяйновым и А Липко, проходили гладко. Была выявлена несколько избыточная эффективность цельно-поворотного вертикального оперения.

В ходе летных испытаний взлетный вес машины, видимо, не превышал 115 т, что объясняется незначительной тягой двигателей. М-50А совершил восемнадцать испытательных полетов, когда в 1960-м приняли решение о прекращении работ по нему и по построенному к этому времени М-52, являвшемуся, фактически, модификацией своего предшественника. Причин здесь несколько, но главными являются несоответствие характеристик самолета, заданным постановлением Совмина, и, разумеется, политика, направленная, фактически, на принижение роли ВВС в современной войне. На испытаниях самолета не обошлось и без неприятностей. Во время одной из "гонок" двигателей, М-50А сорвался с тормозов, и врезался в стоящий напротив 3МЕ, унеся жизнь радиста Кручинина. Известен случай, когда в полете лопнул топливный трубопровод. Керосин хлынул мощным потоком на горячие узлы двигателя и лишь по счастливой случайности не возник пожар. Вообще, по мнению ветерана ОКБ-23 С.А.Широкопояса, полеты на М-50А требовали от экипажа мобилизации всех своих человеческих возможностей и граничили с подвигом.

В конце мая 1961-го, уже после ликвидации ОКБ-23, принимается решение о демонстрации М-50 на воздушном параде в Тушине. Самолет, простоявший на земле почти год, к показательному полету подготовила бригада под руководством Я.Б.Нодельмана. Летчики Н.И.Горяйнов и А.С.Липко, после четырех тренировочных полетов, 9 июля продемонстрировали общественности машину, поставив точку не только в ее истории, но и в деятельности ОКБ-23. В ходе испытаний самолет имел бортовой номер ╚023╩, однако перед первой публичной демонстрацией номер изменили на ╚12╩. Над аэродромом Тушино М-50, пилотируемый Н Горяйновым, в сопровождении двух МиГ-21 выполнил эффектный пролет. На Западе самолет произвел впечатление, ему присвоили код НАТО Bounder и даже поговаривали о серийном производстве. Но в это время, осенью 1960г , В М Мясищева назначили начальником ЦАГИ, а ОКБ-23 расформировали. Коллектив переподчинили В.Н.Челомею, создававшему космическую технику, а М-50 впоследствии передали в музей в Монино Распад фирмы не позволил довести построенные самолеты и доработать проекты. Повсеместное увлечение баллистическими ракетами, казалось, ╚поставило точку╩ на стратегической авиации.

Но до расформирования ОКБ работы по бомбардировщикам шли полным ходом. Сразу же после М-50 началось проектирование его модификации М-52, на которой подкрыльевые мотогондолы устанавливались под значительным углом к плоскости крыла, а внешние имели несколько иные пилоны На М-52 установили дополнительное горизонтальное оперение на вершине киля, провели внутренние доработки Предполагалось установить систему дозаправки топливом в воздухе. Вооружение состояло из четырех ракет класса ╚воздух-земля╩. Первый экземпляр М-52, оснащенный двигателями ╚16-17╩, был построен, однако не испытывался и пошел на слом.

Лишь на бумаге и в моделях существовал проект М-54. От М-50 он отличался крылом с небольшой стреловидностью по задней кромке На нем также анализировались различные варианты расположения мотогондол.

В 1960 г окончилось проектирование стратегического бомбардировщика М-56, с крейсерской скоростью в пределах М=2,5 -3,25, дальностью до 10000 км и взлетным весом около 250 т. Он имел аэродинамическую компоновку ╚утка╩ с двумя вертикальными оперениями. Но это не была привычная ╚утка╩. На дозвуковых скоростях переднее горизонтальное оперение было свободноориентируемым и не влияло на характеристики устойчивости. В такой конфигурации самолет фактически имел аэродинамическую схему ╚бесхвостка╩. При переходе на сверхзвуковую скорость горизонтальное оперение фиксировалось. Тем самым обеспечивалась продольная устойчивость машины при изменении распределения аэродинамических сил на крыле. Это решение позволило отказаться от сложной системы перекачки топлива.

В начале М-56 имел много общего со своими предшественниками: треугольное крыло и четыре двигателя в отдельных мотогондолах. Однако вскоре он получил развитые наплывы между крылом и фюзеляжем, а шесть двигателей размещались в едином пакете под крылом. Построили полноразмерный макет М-56. Параллельно с работами по самолету в ОКБ В.Я. Климова велись работы над двигателем ВК-15.

На базе М-56 прорабатывался его пассажирский вариант М-55, в подвариантах М-55А, М-55Б и М-55В, отличавшихся габаритами и числом двигателей. Первый из них был рассчитан на 40 пассажиров, второй на -85, а третий на-120. М-55А имел два двигателя, М-55Б - четыре, а М-55В - шесть.

В конце 50-х гг. в авиационной прессе (например, в Aviation Week от 1 декабря 1958г.) появились гипотетические рисунки ╚советского бомбардировщика с ядерной силовой установкой╩, внешне весьма схожего с М-50. Вероятнее всего, западные эксперты сопоставляли информацию о М-50 с модной в то время темой о ядерных авиадвигателях. Тем временем в ОКБ Мясищева под шифром М-60 действительно разрабатывался, самолет с ядерной силовой установкой, которую проектировало ОКБ AM. Люльки. Эта машина не вышла за стадию проекта.

Существовал еще один почти невероятный проект - стратегический бомбардировщик-летающая лодка М-70. Этот самолет, приводнившись в заданной точке океана, мог пополнить запас топлива от всплывшей подводной лодки и продолжить путь. Весьма напоминая М-50, он, однако, имел фюзеляж-лодку и расположение четырех двигателей, исключавшее попадание в них брызг.

В середине 60-х гг. руководство ВВС осознало, что спешка со свертыванием авиапрограмм была преждевременной. Стратегические бомбардировщики показали себя более гибким видом оружия,чем межконтинентальные ракеты. Самолет, оснащенный крылатыми ракетами, патрулирующий у самых границ противника, обеспечивает поражение цели за гораздо меньшее время и с большей вероятностью, чем баллистическая ракета, которой надо преодолеть почти полтора десятка тысяч километров в условиях все более совершенной противоракетной обороны. В конце концов даже в локальных конфликтах можно использовать мощь стратегической авиации, когда шахтные ракеты просто бесполезны. Во второй половине 60-х гг. вопрос о замене Ту-95, М-4 и ЗМ встал с новой остротой, и это привело к очередному возрождению ОКБ Мясищева.

В 1967 г. военные выдвинули следующие тактико-технические требования: дальность 11000 - 13000 км при полете с дозвуковой скоростью на малой высоте; та же дальность при полете со скоростью 3200 - 3500 км/ч на высоте свыше 18000 м; дальность 16000 -18000 км при полете со скоростью 800 - 900 км/ч на высоте 10000 м.

В ответ в 1967-68 гг. появился проект М-20. Существовало несколько его вариантов: один - по схеме ╚утка╩ с треугольным крылом, второй - ╚утка╩ с крылом изменяемой геометрии, третий внешне походил на Ту-160, были и иные варианты Все они создавались под двигатели с переменной степенью двухконтурности, разрабатывавшиеся в ОКБ Кузнецова. Основным конкурентом М-20 стал Т-4МС разработки ОКБ П.О. Сухого (о нем ≈ во второй части статьи). В ходе конкурса выяснилось, что удовлетворить всем тактико-техническим требованиям невозможно. Думаю, что и сегодня они недостижимы. ВВС пересмотрели их и на новом этапе борьба разгорелась между мясищевским М-18 и туполевским Ту-160, а ОКБ Сухого свернуло работы по стратегической авиации. Исход этого конкурса известен точно: Ту-160 построен, испытан и принят на вооружение, а М-18 так и остался на бумаге...

СОК – это первый в истории летательный аппарат с замкнутым контуром крыла, который поднялся в воздух

вообще фиг поймешь что...

тоже странная концепция.
тоже ничего не нашел...

один двигатель - мало.
два - мало.
четыре - мало.
давайте десяток запилим!
тоже нет инфы...

самолет фантастика

А-55, А-57
бомбардировщик-летающая лодка

В 1952 г. Роберт Людвигович Бартини - начальник отдела перспективных схем Сибирского научно-исследовательского института авиации им.С.А.Чаплыгина (СибНИА; Новосибирск) создает проект самолета Т-203. Будучи великолепным математиком, он буквально «вычислил» схему самолета с крылом переменной по передней кромке стреловидности. Без особенно дорогих продувок и существенных затрат.Модель А-55 Р.Л.Бартини
Проект Р.Л.Бартини, представленный в 1955 г., планировал создание сверхзвуковой летающей лодки-бомбардировщика средней дальности А-55. Гидросамолет имел возможность пополнять запасы топлива в океане, в непосредственной близости от берегов противника, с надводных кораблей и подводных лодок. Кроме того, для гидросамолетов не требовались огромные аэродромы со сверхпрочными многокилометровыми бетонными ВПП, являвшимися отличными мишенями для ударных средств противника. Первоначально проект был отклонен, т.к. заявленные характеристики посчитали нереальными. Помогло обращение в С.П.Королеву, который помог обосновать проект экспериментально. Были изготовлены и продуты десятки моделей с различными вариантами крыла.
Для продолжения работы над проектом Р.Л.Бартини в апреле 1957 г. был откомандирован из СИБНИА в ОКБС МАП (Москва). К работе по стратегическому А-57 привлекаются коллективы ЦАГИ и ЦИАМ. Были исследованы режимы взлета самолета с воды и возможности длительного пребывания его на плаву.
Самолет А-57 представлял собой стратегическую комплексную систему, включающую сам гидросамолет-амфибию, способный взлетать и садиться на водную поверхность, а также на снег и лед (это допускало возможность использовать аэродромы передового базирования, размещенные в Арктике на дрейфующих льдинах), и тяжелый управляемый реактивный снаряд РСС, создававшийся в ОКБ П.В.Цыбина и располагавшийся на самолете-носителе. Самолет предполагалось выполнить по схеме «бесхвостка» с ярко выраженной интегральной компоновкой (собственно фюзеляж практически отсутствовал). «Самобалансирующееся» крыло (балансировка достигалась круткой по размаху) с минимальным суммарным волновым и индуктивным сопротивлением, имеющее переменную стреловидность по передней кромке, имело в центре сверхкритический выпуклый вниз профиль, а на концах - выпуклый вверх.А-57 Колесное шасси отсутствовало, взлет и посадка на лед и воду выполнялись с использованием убирающейся под центральную часть самолета гидролыжи. Для взлета с обычного аэродрома предполагалось использовать сбрасываемые после отрыва от земли колесные тележки. Экипаж самолета составлял три человека. А-57 должен был нести оборудование, необходимое для автономной эксплуатации в океане или на арктической льдине: имелось необходимое шкиперское оборудование, сквозной проход вдоль всей лодки, гальюн для экипажа. Все операции по первоочередному техническому обслуживанию бомбардировщика выполнялись в пределах обводов крыла и вертикального оперения, т. е. самолет можно было обслуживать на плаву.
По тем временам оборудование летающей лодки было верхом совершенства: БРЛС СВР-1, активные системы РЭП «Роза» и «Веник», система постановки пассивных помех ТРС-45, навигационный комплекс «Ветер», комплекс связи «Планета» и гидроакустическая система связи с подводными лодками «Охотск». Расчетная максимальная скорость А-57 составляла 2500 км/ч, практический потолок (в зависимости от полетной массы) 18000-23000 м, практическая дальность 15000 км. Самолет с взлетной массой 250 т предполагалась оснастить пятью ТРДФ НК-10Б (5 х 24 000 кгс) либо, временно, НК-6 (5 х 22 500 кгс), размещенных пакетом, установленным над корпусом лодки, в ее хвостовой части между килями, наклоненными внутрь. Над двигателями должна была устанавливаться крылатая ракета РСС, кроме того, имелся внутренний термостабилизированный бомбоотсек для размещения термоядерной бомбы «244H» массой 3000 кг.Компоновка А-57

Кроме этого, размерность и компоновка самолёта А-57 позволяют без коренных переделок установить на нем атомные двигатели. Осознавая, что двигатель НК-10Б в обещанные сроки может не появиться, конструкторы посчитали возможным на первом этапе создания самолета А-57 заменить их менее мощными НК-6.
На базе А-57 были спроектированы разведчик Р-57 и его вариант Р-57-АЛ с ядерной силовой установкой, разрабатывавшейся под руководством А.М.Люльки. Вслед за этим, в 1958 году, были сделаны предложения по ядерному морскому бомбардировщику А-58. Особенностью Р-57 являлась возможность использования его как самостоятельно (в этом случае он комплектовался соответствующим фотооборудованием), так и в системе с самолетом-разведчиком РСР, чьи габариты и вес были аналогичны крылатой ракете РСС. Дальность полета самолета РСР в пилотируемом варианте составляла 6000, а в беспилотном - 8000 километров.
Для проверки заявленных Бартини лётно-технических данных самолёта А-57 по указанию председателя ГКАТ была создана специальная комиссия из представителей ЦАГИ, ЦИАМ, НИИ-1, ОКБ-156 и ОКБ-23. Итогом ее работы стали рекомендации по практическому воплощению рассмотренного предложения. Второй раз предложение Роберта Людвиговича рассматривалось специалистами ГКАТ в начале 1958 года и было отклонено.

так и не сбылась фантастическая мечта, ядерный двигатель на самолете.

Летающая подводная лодка — летательный аппарат, совместивший в себе способность гидроплана совершать взлёт и посадку на воду и способность подводной лодки передвигаться в подводном положении.

Поскольку требования, предъявляемые к подводной лодке практически противоположны требованиям, предъявляемым к совершенному самолёту — детальная проработка проекта подобного средства передвижения была поистине революционной.

Тактически летающие подводные лодки предполагалось использовать только для поражения надводных целей противника, в качестве противодействующего средства вражеским подлодкам ЛПЛ не рассматривались. Теоретически это все выглядело следующим образом: самолет-подлодка, находясь в воздухе, выискивала надводную цель, после чего скрывалась за линию горизонта, ныряла в воду, подплывала ближе к врагу и производила торпедную атаку. Но летающая подводная лодка могла поражать цели и из воздуха: для этого на борту, помимо торпед, планировалось установить пулеметы, огонь которого мог бы дезориентировать противника перед атакой из-под воды. Расчеты показали, что в случае применения звена из трех ЛПЛ ни у одного вражеского корабля практически не было шансов: летающие подлодки, предварительно определив наиболее вероятный курс противника, создавали на его пути своего рода барьер, после чего производили торпедную атаку. ЛПЛ также могли безнаказанно атаковать боевые эскадры, в то время как обычные подлодки после торпедного залпа обнаруживались противником и затоплялись с помощью глубинных мин. Для летающих подводных лодок не существует препятствий: ни минные, ни сетевые заграждения, ни суша не могли помешать их передвижению.
Рождена в СССР.
Как уже было отмечено выше, идея совместить летательный аппарат и подводное судно принадлежала курсанту военно-морского училища Ушакову, и в этом СССР обогнала все другие страны на десятки лет. Для сравнения: разработки над конструкцией летающей подводной лодки начали вестись в СССР с 1934, а США лишь в 1956 зарегистрировали патент за № 2720367 на сходную конструкцию. Германия считала, что данную идею реализовать невозможно, поэтому немецкие конструкторы вели разработки в ином направлении: они создавали подводное судно, лишь часть которого была способна взмыть в воздух.
На идею Ушакова откликнулось его руководство: в 1936 году схематический проект летающей подводной лодки был признан заслуживающим внимания. Тем не менее, спустя год, идею «похоронили», но прародитель летающей подводной лодки, ставший уже на то время военным инженером-конструктором, от своей затеи не отказался, продолжив над ней самостоятельную работу.
Название «трифибия» для подобного класса было применено много позже, в 1964 году, когда американский изобретатель Дональд Рэйд продемонстрировал общественности радиоуправляемую модель миниатюрной подводной лодки. Тем самым Рэйд подтвердил возможность создания подобного подводно-воздушного судна, до этого существовавшего только в теории.
Летающая подводная лодка Ушакова: конструктивные особенност.
Водная среда и воздух обладают значительной разностью в плотности, что существенно усложняло создание аппарата, способного перемещаться под водой и в воздухе. Кроме способности выдерживать давление воды, данный аппарат должен был уметь преодолевать ее линейное натяжение, возникающее в момент взлета. В то же время, лодку-самолет нужно было сделать легкой, чтобы на ее подъем и перемещение в воздухе тратилось как можно меньше энергии. Напротив – для преодоления сил, выталкивающих ЛПЛ на поверхность, конструкция должна быть тяжелой. Казалось бы, эти противоречивые требования не могут быть удовлетворены, но Ушаков нашел ряд оригинальных решений.
Конструктор предложил следующее: при приводнении и дальнейшем погружении часть ЛПЛ должна наполняться водой, используемой как балласт. Внутри лодка-самолет делилась на шесть отсеков, часть из которых были герметичными – в трех из них располагались авиационные двигатели, четвертый отсек предназначался для электромоторов, аккумулятора и команды. Управление ЛПЛ в подводном и воздушном положении осуществлялось из разных отсеков: при погружении команда переходила на центральный пост, а кабина пилотирования заполнялась водой, при этом все авиаприборы закрывались герметичной заслонкой.
Внешне ЛПЛ напоминала самолет: цельный цилиндрический корпус из дюралюминия, к которому крепилось крылья и хвостовое оперение. Есть нечто схожее в облике подлодки с морским скатом: крылья округлой формы заканчиваются ближе к хвостовой части.
Для изготовления подлодки Ушаков планировал использовать дюралюминий и сталь. Проведенные военным конструктором расчеты показали, что стальные несущие элементы и дюралевый корпус способны противостоять нагрузкам, возникающим как при воздушном полете, так и при подводном плавании.
Тактико-технические характеристики ЛПЛ Ушакова.
Если сравнивать летающую подлодку по скоростным характеристикам с другими подводными или воздушными судами, ЛПЛ Ушакова им уступает. Но основная ее ценность, несмотря на военное назначение, кроется в тактических особенностях, при которых скорость является второстепенным показателем. В воздухе подлодка Ушакова могла развить скорость 185 км/ч, под водой – чуть больше 5 км/ч. При этом оставляли желать лучшего и другие «подводные характеристики»: максимальная дальность плавания судна составляла меньше 10 км. Зато в погруженном состоянии подлодка, затаившись в укрытии, могла провести в ожидании двое суток.
Полет обеспечивали 3 авиационных 12-поршневые V-образные двигателя АМ-34, номинальная мощность каждого из которых составляет 1000 л.с. В подводном режиме планировалось использовать гребной винт, приводимый в движение электродвигателем в 10 л.с., открытие-закрытие водных клапанов, забор и нагнетание воды также предусматривало применение электроприводов.
Время погружения и взлета составляло меньше двух минут, при этом даже 5-бальное волнение на море не было помехой для судна Ушакова.
Вместо эпилога.
Видение Ушакова так и не было воплощено, что ничуть не умаляет достоинств его идеи. Свидетельством сказанному служит тот факт, что в настоящее время военные активно работают над сходной по тактическим задачам техникой, например, подводными лодками-авианосцами и беспилотными воздушно-подводными судами.

У нас такие и сейчас каждый день летают, только движки на них теперь турбо :)

Не нашел, потому что фотошоп. Присмотрись на раскаленный воздух за кабинами

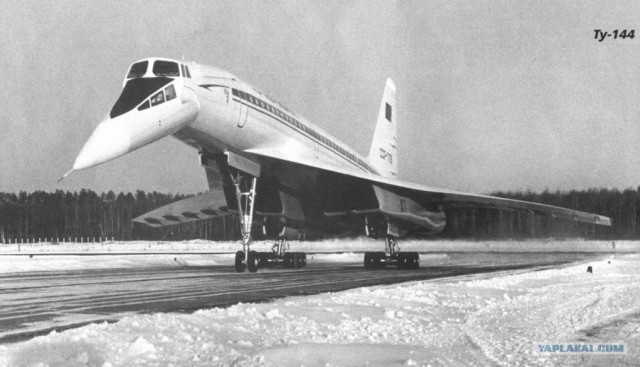

Ту-144 — советский сверхзвуковой пассажирский самолёт, разработанный КБ Туполева в 1960-е годы. Является первым в мире сверхзвуковым авиалайнером, который использовался авиакомпаниями для коммерческих перевозок. Первый полёт: 31 декабря 1968 года.

Это сообщение отредактировал chernigov - 27.01.2013 - 03:35

А мне вот эти ребята понравились:

В космос на самолете. Цена 200 штук евро, всего-навсего.

Как сообщил глава отдела коммерческих перевозок Федерального авиационного управления США (FAA) Джордж Нилд, туристы смогут полететь в космос в 2014 году. Пассажиры аппарата Virgin Galactic SpaceShip Two поднимутся на высоту 62 миль (100 километров), где смогут ощутить невесомость и посмотреть на Землю из-за атмосферы.

http://www.ridus.ru/news/26888/


Видео.


Это сообщение отредактировал PilatV - 27.01.2013 - 12:43

2-й самолет имба в world of warplanes, он как бы по классу штурмовик но все юзают его как истребитель.

Не взлетел... )))

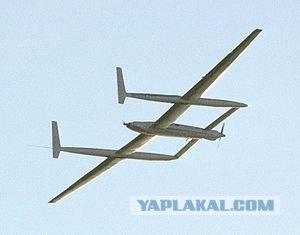

Ну а как же Вояджер Берта Рутана, облетевшего шарик? Или эти данные взяты из источника ранее 1984г.
Прошу прощения. Это для поршневого истребителя рекорд, а не поршневых самолетов вообще.

Это сообщение отредактировал AGS17 - 27.01.2013 - 14:07
