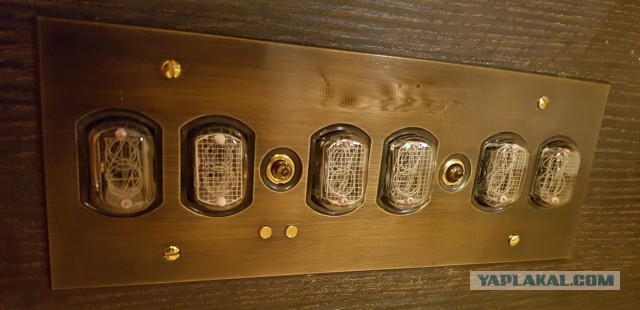

Часы на лампах. Электронный долгострой

на нем еще и клавиатура герконовая

Ахуетительно , руки с нужного места растут. Латунной бирки с автографам мастера не хватает.

Классные часики, молодцы.

+
Хорошая идея заснять ИНку в макро, надо будет попробовать.

А что у них с резервным питанием?

Вообще, сейчас везде часы впихивают -- у меня на кухне с часами микровоновка, плита, кофеварка, -- типа, лег спать, а утром тебя и кофе, и завтрак уже ждёт. А как свет мигнет, так везде время заново выставлять надо. Хорошо ещё будильник сетевой орать начинал при сбросе питания, но тоже среди ночи не подарок.

чето ценник на них ломят конский. Себестоимость этих часов тысячи две-полторы, а ломят по 10000 видел даже по 16. Я даже диоды нашел которые светятся теплым лампочковым светом

Делал сам их два дня.

три

в модуле часов реального времени стоит батарейка литиевая, как в компах)без сети время идет себе дальше, индикации нет просто)батарейки хватает на очень долго)лет 10, я думаю=)

Это сообщение отредактировал Firecube - 25.03.2017 - 11:43

А если кварц более высокочастотный взять, к примеру, на 4 МГц, и потом до одного герца делить? Стабильность же выше будет?

конский? немалый, но обоснованный:)лампы, плата, деталье , плюсом - куча человекочасов двух инженеров (в нашем случае). И корпус из ясеня обработанный и покрытый тоже, знаете ли, не 100 рублей стоит. А отадавать свой труд по себестоимости - странная задумка).
За 2000 рублей вы можете купить китайские часы такого же размера на семисегментниках.

не далеко колбы из корпуса выдаются? я понимаю красиво но при падении на них они не умрут?

DS1307 использует термокомпенсированный (TCXO) кварц, компенсация по температуре уже встроена в корпус.
Она имеет погрешности, которые проявляются в уходе частоты при частой смене температуры +-1 градус уже достаточно.

Можно ручным способом сделать аналог (OXCO) кварца, греть резистором островок печатки с микросхемой до стабильной температуры, допустим 40С.
Термодатчик прямо на корпус чипа, обратной связи хватит для удержания температуры в доли градуса.
И залить островок печатки в пену - этого достаточно для термоизоляции (лишнее отрезать).
Одна секунда в пару лет - вполне реальный результат.

Естественно для визуального контроля времени - такая точность не нужна. Однако для радиосвязи - просто необходима.

на фото с микросхемами ИД10 а нужна ИД1 а так зелень, сам собрал несколько штук друзьям

А эти продали уже ? Если еще есть то сколько хотите .

Чтобы часы не убегали - надо подбирать кварц эдак мегагерц на 4-8 и делить его частоту микроконтроллером. В природе есть такие - надо лишь подобрать такой, чтобы позволял делить ровно на степени двойки. Лет 15 назад в промышленном контроллере мы делали такой финт.

Ответил в личку =)

верно=)не думал, что кто-то заметит=) фоточек с ИД-1 не нашел в своем архиве=)

вы не опечатались?:) у 1307 нет встроенного кварца)он там внешний

К сожалению, если сделать их глубже, сбоку будет видно плохо. Сетки в этих лампах расположены на определенном расстоянии и те сетки с цифрами, что находятся ближе к контактам, не будут видны, если смотреть на часы под углом. А так, в целом, они достаточно крепкие, колбы эти=)

Упс, только сейчас посмотрел доку.

Одно дело для себя делать, другое дело - на продажу. ну и на каждый товар есть свой покупатель.

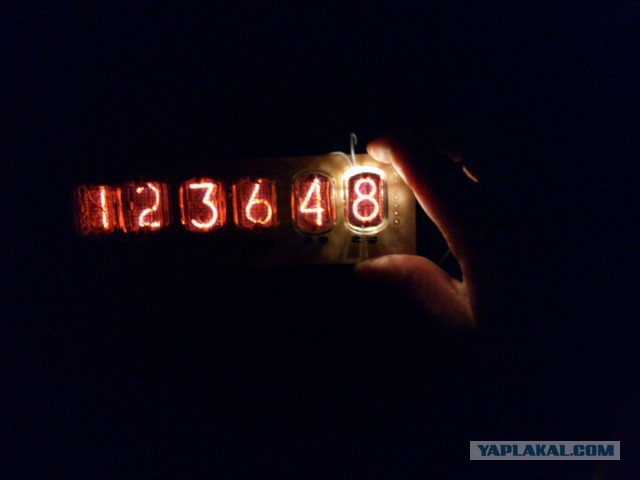

делал себе на стенд для украшения, брал готовую плату с лампами у паст-индикатора

Я запилил в корпусе игрушки и когда срабатывает будильник двигатель заводится.

А что за стенд, если не секрет?

К вопросу о конских ценах, такая плата о 6 лампах, если мне не изменяет память, стоит порядка 7 тысяч российских рублей

Отправлено с мобильного клиента YAPik+

А вспышки в цилиндрах есть?
