Индикатор температуры, влажности, концентрации СО2 для теплицы.


Страницы: (8) 1 2 [3] 4 5 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~amkuznecov~~	3.10.2016 - 20:15 [ показать ] 0

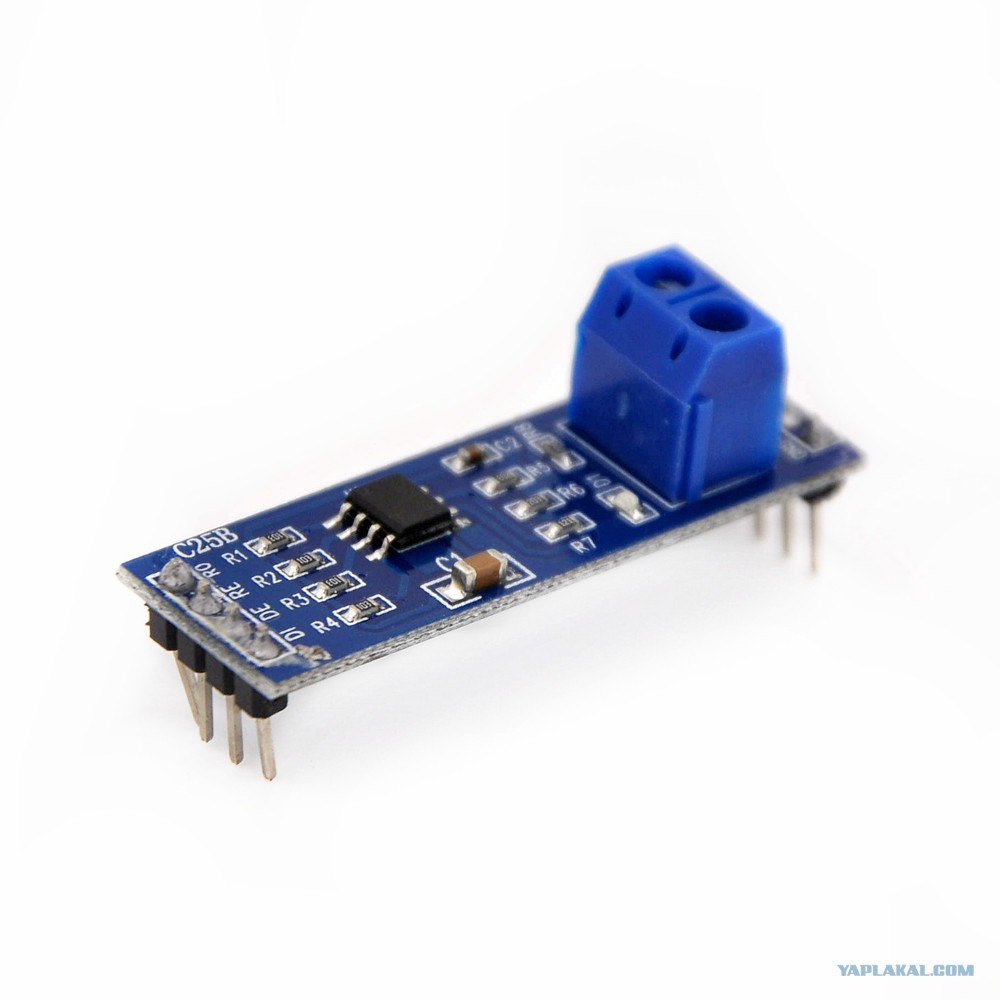

Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	5. Преобразователь TTL-RS485 (Опционально), для тех кому нужна удаленная связь с компом.
	[^]

~~amkuznecov~~	3.10.2016 - 20:16 [ показать ] 0

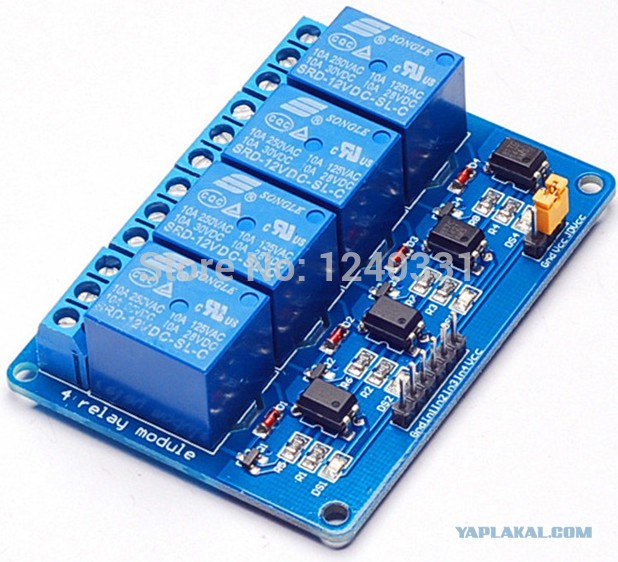

Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	6. Релейный модуль 4 канала (Больше не вижу смысла).
	[^]

~~amkuznecov~~	3.10.2016 - 20:18 [ показать ] 0
Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	7. IR Приемник с пультом ДУ, городить механическую клавиатуру уже моветон.
	[^]

~~amkuznecov~~	3.10.2016 - 20:23 [ показать ] 0

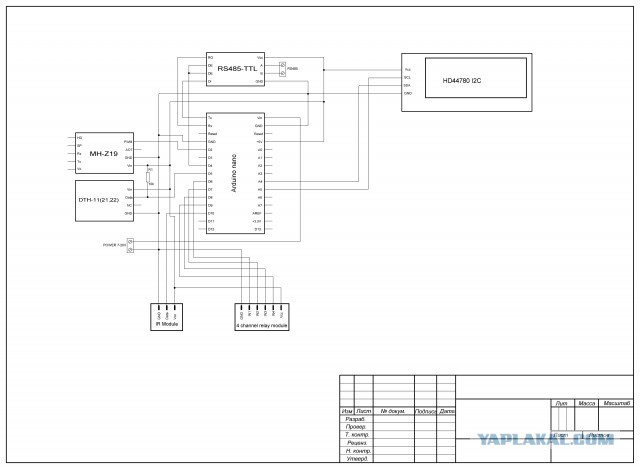

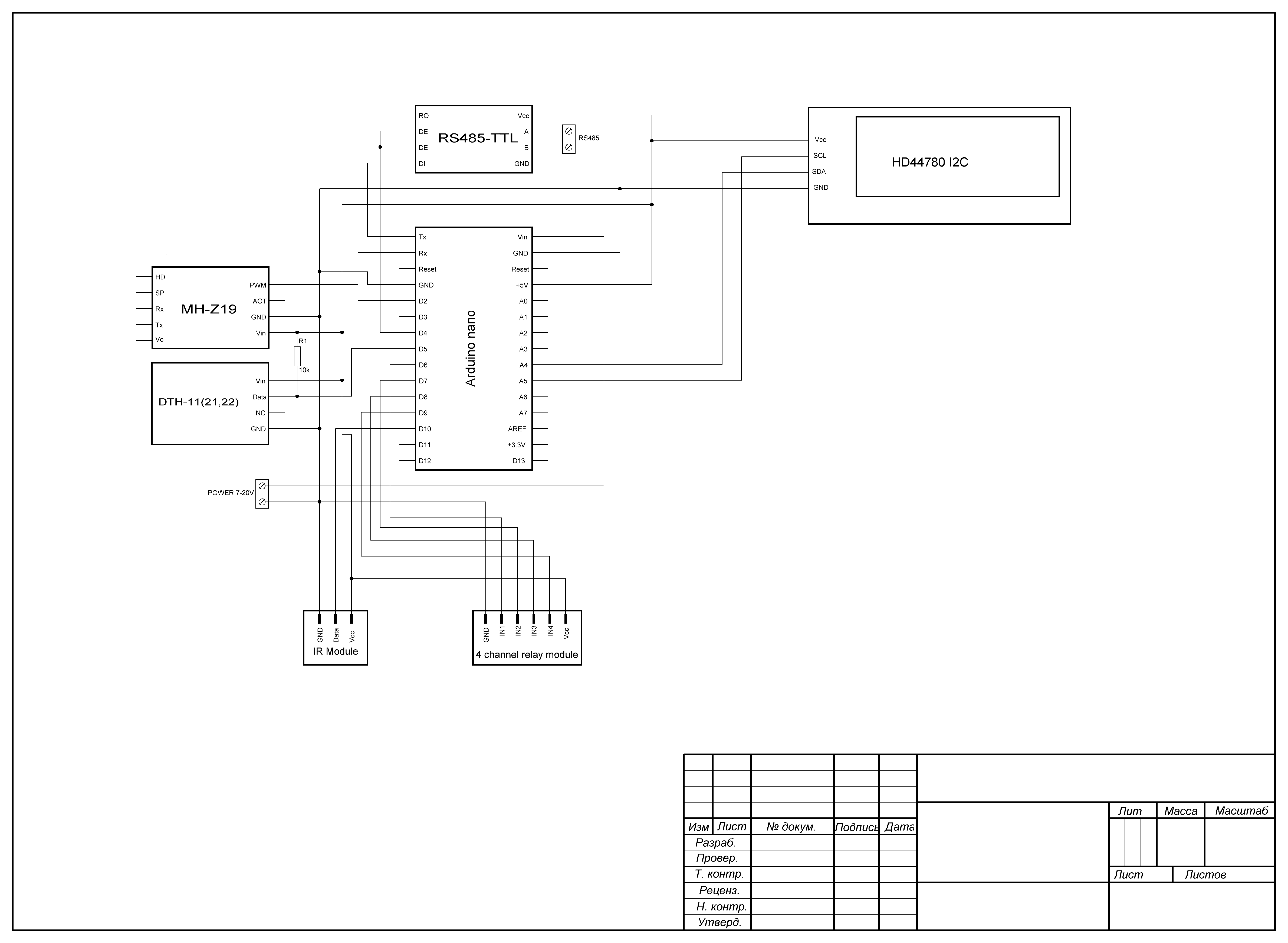

Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	С комплектующими разобрались. Теперь схема электрическая принципиальная: В принципе в комментариях не нуждается за исключением резистора R1, его нет на печатной плате, потому как он находится непосредственно на платке с датчиком. Это сообщение отредактировал amkuznecov - 3.10.2016 - 20:38
	[^]

OTMOPO3OK	3.10.2016 - 20:25 [ показать ] 0
Статус: Offline Ветеран Япа Регистрация: 11.10.04 Сообщений: 20656	а сктеч выложишь? Хочу тоже на следующий год сделать автополив и вентиляцию(серво будет дверь открывать и закрывать), чтоб на дачу на буднях не гонять. Это сообщение отредактировал OTMOPO3OK - 3.10.2016 - 20:30
	[^]

~~amkuznecov~~	3.10.2016 - 20:25 [ показать ] 0

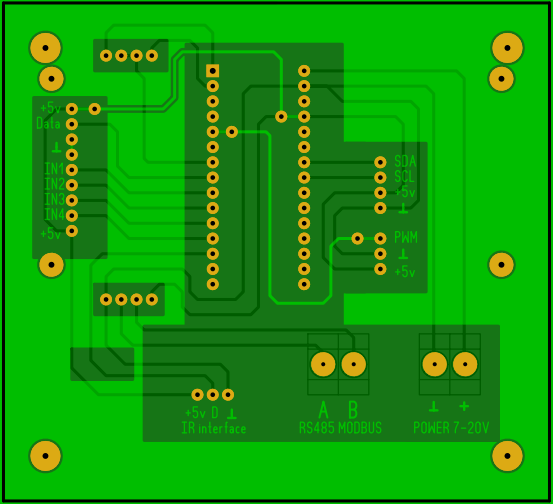

Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	Печатная плата: в формате SPlan6 Это сообщение отредактировал amkuznecov - 3.10.2016 - 20:37
	[^]

SKV59

3.10.2016 - 20:26

Статус: Offline

Ярила

Регистрация: 7.03.14
Сообщений: 2984

Цитата

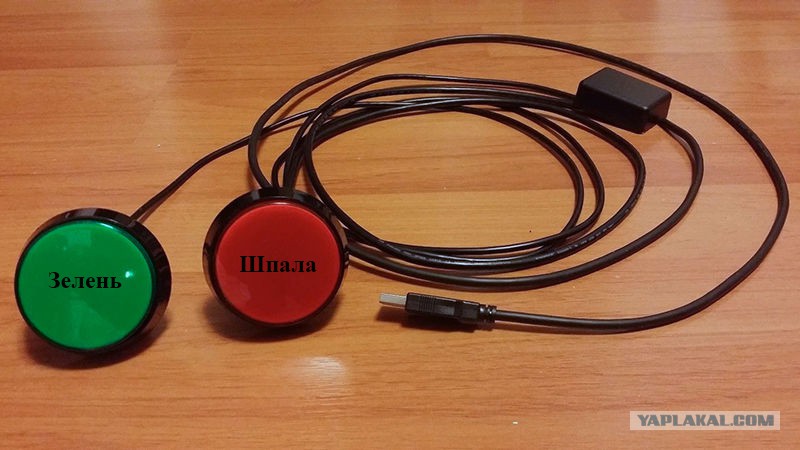

Каки обещал выкладываю

ЯПад сталом.
За каки зелень.

[^]

~~amkuznecov~~	3.10.2016 - 20:31 [ показать ] 0
Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	Вот то что получилось, прошивку пока выкладывать не буду, по тому как очень сыро все и умеет только показывать температуру, влажность и CO2. Для желающих повторить, пишите что вы хотите от прошивки, будем совместными усилиями делать что то полезное из вот этого... )))
	[^]

~~amkuznecov~~	3.10.2016 - 20:31 [ показать ] 3
Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	Все, пинайте
	[^]

OTMOPO3OK	3.10.2016 - 20:31 [ показать ] 1
Статус: Offline Ветеран Япа Регистрация: 11.10.04 Сообщений: 20656	и скетч не забудь,интересно почитать
	[^]

duke2020	3.10.2016 - 20:32 [ показать ] 3
Статус: Offline Юморист Регистрация: 23.10.12 Сообщений: 571	кидай и скетч, почитаем покрутим, одобрямс, прямые руки и светлая голова Отправлено с мобильного клиента YAPik+ Это сообщение отредактировал duke2020 - 3.10.2016 - 20:34
	[^]

~~amkuznecov~~	3.10.2016 - 20:33 [ показать ] 2
Статус: Offline Приколист Регистрация: 7.09.15 Сообщений: 259	Возможные варианты применения, вент системы, теплицы, гроубоксы )))
	[^]

~~Stout~~	3.10.2016 - 20:35 [ показать ] 4
Статус: Offline Балагур Регистрация: 14.10.15 Сообщений: 850	ТС, а почему бы это же не сделать на модуле ESP8266 вместо пресловутой ардуины? Ведь тогда и ИК управление не нужно и переходник на RS485 не нужно городить! ESP8266 имеет на борту очень хороший Wi-Fi модуль да и более подготовлен для работы с конечным ПО!
	[^]

Nafanyariga	3.10.2016 - 20:35 [ показать ] 17
Статус: Offline Ярила Регистрация: 15.07.10 Сообщений: 1757	21.Удобное управление ЯПом?
	[^]

Паяльник	3.10.2016 - 20:35 [ показать ] 1
Статус: Offline Балагур Регистрация: 24.04.15 Сообщений: 995	amkuznecov Конечно же зелень. Приятно глядеть на чужую готовую рабочую конструкцию. Но самому ещё приятнее )) Брось ссыль для начинающего - где про адруинки почитать, азы, основы. Зимой самое время заняться.
	[^]

~~Stout~~

3.10.2016 - 20:36

Статус: Offline

Балагур

Регистрация: 14.10.15
Сообщений: 850

Цитата (Nafanyariga @ 3.10.2016 - 20:35)

21.Удобное управление ЯПом?

Могу сделать! Нужно?))))

[^]

alextango	3.10.2016 - 20:36 [ показать ] 2
Статус: Offline Исследователь Регистрация: 22.07.11 Сообщений: 3811	amkuznecov а что не wemos или esp 8266? На концах датчики это понятно, что с проветриванием, сервы?
	[^]

OTMOPO3OK

3.10.2016 - 20:36

Статус: Offline

Ветеран Япа

Регистрация: 11.10.04
Сообщений: 20656

Цитата (amkuznecov @ 3.10.2016 - 18:33)

Возможные варианты применения, вент системы, теплицы, гроубоксы )))

марихуанку можно автономно растить :)

[^]

АгаУгу	3.10.2016 - 20:36 [ показать ] 3
Статус: Offline Ярила Регистрация: 24.10.15 Сообщений: 2923	Сейчас такие времена настали, что приобрести старый ноутбук с com-портом выйдет даже дешевле, чем ардуино. А на компе не нужны прошивки, все в режиме реального времени можно настроить как надо со всеми графиками на экране. Да и переходник на USB с однопроводной 1-wire шины можно купить или сделать по статьям из журнала Радио.
	[^]

Mathemat	3.10.2016 - 20:36 [ показать ] 0
Статус: Offline Ярила Регистрация: 24.12.14 Сообщений: 4621	Хорошая штука, полезная. Зелень!
	[^]

alextango

3.10.2016 - 20:39

Статус: Offline

Исследователь

Регистрация: 22.07.11
Сообщений: 3811

Цитата (АгаУгу @ 3.10.2016 - 21:36)

Сейчас такие времена настали, что приобрести старый ноутбук с com-портом выйдет даже дешевле, чем ардуино. А на компе не нужны прошивки, все в режиме реального времени можно настроить как надо со всеми графиками на экране. Да и переходник на USB с однопроводной 1-wire шины можно купить или сделать по статьям из журнала Радио.

за 200 рублей ноут?

[^]

ТопоГРАВ	3.10.2016 - 20:40 [ показать ] 1
Статус: Offline Главное, ребята, перцем не стареть! Регистрация: 19.10.07 Сообщений: 12102	А Мурку можешь слабать?
	[^]

~~amkuznecov~~

3.10.2016 - 20:40

Статус: Offline

Приколист

Регистрация: 7.09.15
Сообщений: 259

Цитата (alextango @ 3.10.2016 - 20:36)

amkuznecov
а что не wemos или esp 8266? На концах датчики это понятно, что с проветриванием, сервы?

Релюшки для проветривания, полива и еще чего захочется, 4 шт.

[^]

~~Stout~~

3.10.2016 - 20:41

Статус: Offline

Балагур

Регистрация: 14.10.15
Сообщений: 850

Цитата (АгаУгу @ 3.10.2016 - 20:36)

Подскажите мне место где продают старые ноутбуки с USB по цене менее 300 рублей!

https://ru.aliexpress.com/item/Pro-Mini-Mod...ea-ebcbf932b890

[^]

Nafanyariga

3.10.2016 - 20:41

Статус: Offline

Ярила

Регистрация: 15.07.10
Сообщений: 1757

Цитата (Stout @ 3.10.2016 - 18:36)

Цитата (Nafanyariga @ 3.10.2016 - 20:35)

21.Удобное управление ЯПом?

Могу сделать! Нужно?))))

Думаю продукция будет востребована !

[^]
