Ёлочка гори...

За ностальгию и рукожопство, конечно, зелёный крестик, но...
Не, не хардкор...

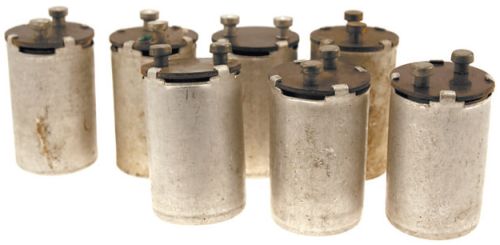

Хардкор делал мой отец в 70-х. Гирлянды были, естественно, рассчитаны на 220 Вольт. В разрыв провода питания вставлялся стартер для люминесцентных ламп, основательно изолировался синей изолентой (без неё никак! ). И вуаля - всё гирлянды весело моргают. Чем мощнее гирлянда, тем быстрее моргает...
Потом уже вместе придумали шунтировать стартер диодом Д226Г. Моргает медленнее, при этом гирлянды не тухнут совсем, а только изменяется их яркость от 1\2 яркости до полной.

Это сообщение отредактировал MebiusTrack - 30.12.2016 - 14:26

Из моего...Три года назад делал. Опять ностальгия настигла. Как раз сегодня коллега на работе принёс из дома гирлянду, которая не работает...)))
© Soltek

Древние - они тёплые...Родные такие.

Современные лампочки намного быстрей перегорают, чем старые советские!

Отец у него делал...
Мы со школьным другом в конце 80-х такую светомузыку рукожопили на фанерке, чтобы в классе дискотеки устраивать

Я же и написал, что делал отец в 70-х. В конце 80-х я уже делал "цветомузыку" на тиристорах с разделительными фильтрами и звуковой активацией. Джедаил в школах с 1984 года...

У меня, если что не цветомузыка. Бегущие огни. 4 канала на 2 тиристорах. Очень интересная и простая схема, позволяющая воплотить любые ваши извращённые фантазии. Два резистора переменных позволяют делать любые мерцания, ход, частоту гирлянды. На видео за кадром резисторами подстраивался под музыку фонограммы...

Конденсатор еще надо параллельно стартеру. От емкости кондера зависела скорость мерцания.

Ну вы с Солтеком красавцы, ёпта!
не то что всякие рукожопы на фанерках, вроде нас с друганом

Я тоже с фанерки начинал. На картонке делал. Дорожки рисовал лаком, делал пластилином, изолентой, скотчем, продорожкой поломанным полотном. И всё ради того, чтобы заставить бегать электроны...Заставить оживить неприглядные на первый взгляд детали.

Если просто стартёр - мигает с очень большой частотой. Для снижения частоты моргания параллельно стартёру подключаем конденсатор на напряжение не ниже 250 вольт с номиналом 0.1-1 микрофарад. От ёмкости зависит частота переключения.
На работе такую мигалку запилил. Девочки подумали что я тёмный гений )))

Очень неплохая конструкция, мигает неравномерно, интервал меняется рандомно-хаотически. Намного приятнее смотрится чем мигалки с постоянной частотой. Ещё лучше повесить пару гирлянд каждая через свой стартёр, параллельную ёмкость тоже лучше поставить разную.

Одобряю

Переменник на 10к замени на 1,5Мома (мегаома). Получишь еще более офигенные эфекты.
Мы по этой схеме школьный зал на свой "выпускной" в 1986-м украсили, штук пять спаяли.
А про лампочки - они в этой схеме долго не перегорают, на них половина сетевого приходит около 110В.

Это сообщение отредактировал yogik - 30.12.2016 - 15:33

Да, кстати я так и делал с переменником. Было такое дело. А схем таких спаял штук наверно пятнадцать. И как всегда всем нужно именно были бегущие огни за неделю до нового года. Кровь из носа, а сделай. И делал конечно по старинке. Без ЛУТА-а. Тогда его и компьютеров даже не было...

Это сообщение отредактировал Soltek - 30.12.2016 - 15:41

Описанная мной выше первая "цветомузыка" вообще ни картонок, ни фанерок не имела. Был пластмассовый корпус от какой-то достаточно большой аптечки, четыре тиристора КУ202Н на самогнутых радиаторах, четыре диода Д205 в мост - выпрямитель, выходной звуковой трансформатор от любого лампового радиоприёмника, четыре конденсатора разной ёмкости (фильтры, ёмкости уже не помню, подбирались экспериментальным путём), четыре переменных резистора для регулировки яркости каналов. Трансформатор включался в схему обратным способом, низковольтная обмотка становилась первичной, и на неё подавался сигнал с усилителя параллельно акустической системе, со вторичной (высоковольтной) сигнал через переменные резисторы и конденсаторы подавался на управление тиристорами. Всё навесным монтажом. Всё довольно громко орало и весело моргало!

Это сообщение отредактировал MebiusTrack - 30.12.2016 - 16:00

КИПовец, однако- я схему на диаграммной бумаге рассмотрел.

Присоединяюся к вопросу - именно он меня замучил сразу, как начал текстУ читать.
За прямые руки и то, что ностальгию встрепенул - зелёнки тебе, ТС!

Прикольно. Ничё в этом не понимаю, но сегодня обратила внимание, что на новой гирлянде пара огоньков не светятся. А она все равно работает. Сразу вспомнилось, что на тех, советских, стоило перегореть одной лампочке, все, кирдык празднику. Надо было проверять всю гирлянду.

а у ТСа как с этим дело обстоит?

моё

в жопу сердюючку, но чувство такта и музыкальных слух у тебя отменный.

Из прошлого....
Берешь использованный стержень от авторучки, выбиваешь шарик, приделываешь трубочку от капельницы... Потом карандашом и шилом наносишь разметку дорожек и пятачков....Наполняешь трубочку лаком для ногтей, подавая воздух ртом, наносишь рисунок печатной платы.. Огрехи правишь скальпелем...Наконец, травишь. Потом просверливаешь отверстия в местах, проколытых шилом и лудишь...потом ставишь компоненты и пропаиваешь. Откусываешь лишние ножки...
Чет устал, пойду пивка тресну, вы там без меня продолжайте...За то что память освежил, лови зеленку.
Пы.Сы.
От маман пиздюлей получал за спижженый лак.

Отправлено с мобильного клиента YAPik+

Это сообщение отредактировал plovman - 30.12.2016 - 22:08

бле!! а у миня в гадюшнике Mitsubishi FX2N-32MR-001 завалялсо..
нада было тож гирлянду замутить.. таки да

профит нинада с платой ибацца

Это сообщение отредактировал fpihlinski - 30.12.2016 - 22:11

А что отверстия сразу не насверлил ? Бывает дорожку отрывает. В азотке травлю - главное не проморгать.

Это сообщение отредактировал Kopatych71 - 30.12.2016 - 22:15

Тёплая ламповая гирлянда

нашел первоисточник http://www.reviewdetector.ru/index.php?showtopic=682901

Это сообщение отредактировал Stranger76 - 30.12.2016 - 22:15

Была давеча тема про старые детали и что с ними делать, даже для 2013года элементная база не айс где то 1980год кроме технологии изготовления печатки.
Особенно ностальгия по транзисторам серии МП. У нас еще МП25 полно.(телеком)
А так конечно схема неубиваемая.
