Новогоднее техно-творчество. Как я "умную" гирлянду запилил

Nivel
Ага, видел когда мимо гулял, обалденно, думал покупная

Просто ОХУЕТЬ !!!

ТС, скинь ссылку на работающий LedEdit пжл!
Куда ни ткнусь - везде "Класс не зарегистрирован". На разных этапах, от запуска до создания нового проекта. Или подскажите что с этим делать. Всё что было в интернете перелопатил - ничего не помогло"

Была не была! тоже заказал все приблуды для гирлянды. Попробую собрать как у ТС.

ТС вот ты написал что для себя взял бы более мощный и интересный контроллер. а можно узнать какой именно? ну с указанием конкретной модели для профанов, но желающих что-то подобное заколхозить тоже. Спасибо!

Да, и что за неведомый мастер из Челябинска по контролерам.

Nivel, вот и прошел год, я готов попробовать смастерить подобную гирлянду.
Скажи актуален ли твой список:
1. Пиксели WS2812B на печатной плате, продаются по 100 штук - 5 руб./шт.х300 шт. = 1500 руб.
2. Контроллер T-1000S - 1 шт. = 1000 руб.
3. Блок питания, 5В, 20А - 1шт. = 850 руб.
4. Провод ПУГВ 0.5мм^2 - 6 руб./м. х 70м. = 420 руб.
5. Присоски, продаются десятками - 50 руб./дес. х 5 = 250 руб.
6. Контейнер для корпуса - 1 шт. = 120 руб.
7. Расходники для монтажа, разъем с гнездом и прочее - ~200 руб.

Или лучше некоторые детали заменить, учитывая научно-технический прогресс так сказать!

shram117, смотря по каким критериям подходить. Если с точки зрения максимально дешевого решения, как, собственно, именно эта гирлянда и строилась, то вроде и нечего поменять, но если смотреть с точки зрения "чуть подороже, но чем-то лучше", то я бы поменял следующее:

1. Контроллер бы поставил SP301E-M. Чуть дороже, да, но остановился бы на нем хотя бы потому, что он поддерживает значительно большее количество моделей смарт пикселей, включая RGBW. И еще потому, что программное обеспечение для этого контроллера (LedScene), хоть и повторяет функционально LedEdit для T1000S, но на мой взгляд более эргономичное, более интуитивно понятное, более удобное и безглючное, но это субъективно. Кстати, говоря про контроллеры: SP301E-M это китайский контроллер и это не тот контроллер, который я назвал контроллером от челябинского мастера. Тот контроллер, я уже и не уверен, что от челябинского мастера, и, наверное, неправильно привязывать его географически, так вот тот контроллер неплох с точки зрения качества работы, но по многим другим параметрам заставляет сильно разочаровываться.

2. Поменял бы провод на трехжильный. На али ищется по запросу 3pin 22AWG (ну или 24AWG если гирлянда небольшая). Паять одиночные провода - требуется недюжиная сноровка, так как если в длинах проводов будет хоть небольшая разница, буквально в доли миллиметра, то пиксель так и будет норовить вывернуться в непонятную сторону когда окажется в подвешенном состоянии. С вареным трехжильным проводом чуть проще в этом смысле.

3. Возможно поэкспериментировал бы с другими моделями пикселей. Может быть попробовал бы SK6812, но пункт необязательный, меня и WS2812B вполне устраивают.

Nivel Спасибо, что ответил!
Эхх, я заказал уже почти всё у наших с вами "трудолюбивых соседей". (Я сам из Казахстана).
У меня лоджия, как у тебя, только из 5 окон, поэтому взял 400 пикселей RGB.
RGBW и RGBWW стоят порядком дороже.
Присоски вроде нашел побольше диаметром, заказал.

Вот с проводом спасибо тебе, заказать не успел, думал в хоз.маге найду, заезжал сегодня, ничего похожего нет. Сейчас закажу трехжильный 30 метров,
т.к. сноровки у меня нет)) прикупил еще паяльник нормальный, с неск.видами жал и регулировкой температуры.
Вопрос в припое и в его составе, знакомый говорит заказывай побольше, а отзывы о китайском олове на али плохие, посоветуй какой взять и сколько.

Как все комплектующие прибудут, напишу! Это около 15-25 дней.

Это сообщение отредактировал shram117 - 30.11.2018 - 15:34

Подскажи пожалуйста заказал диоды по 100 штук комплект сразу спаенные. Думаю может их пусть змейкой. Так вот сам вопрос будет ли потеря сигнала большая или нет. Или все же лучше перепоять как у тебя.

В общей сложности 3 ленты по 100 штук. Они соединяются через клемы

Тоже заказал всё 1 в 1 по списку Александра, жду прибытия. Дочке пока не говорил, хочу сюрприз сделать.

Nivel
Дай бог доброго здоровья тебе и твоим близким за такую толковую инструкцию.
Собрал матрицу 20х12 из ws2812b и контроллера T-1000s.
В тестовом режиме все моргает и светится, огонечки все бегают, все замечательно.
Поставил LedEdit, решил на пробу замутить простой эффект. Тип контроллера - ws2811, GRB.
Делаю проэкт, сохраняю, записываю на карту, скармливаю контроллеру - и... нихрена. Все горит белым и все тут :(
Что делать, куда копать? Уже голову сломал :(

Дык не проект надо на флэшку бросать, а экспортированный файл, который что-то типа 00_program1.led. Посмотри у меня инструкцию.

И еще, господа, в последнее время, что не удивительно, НГ на носу, ко мне сразу по нескольким каналам поступает множество вопросов связанных с повторением этой конструкции. Статистика по одинаковым проблемам уже кой-какая прослеживается. Поэтому, раз уж тему реанимировали и, как я погляжу, счетчик просмотров у нее перед НГ крутится как мой электрический в щитке на квартиру, то позволю себе иногда выкладывать сюда некий F.A.Q. в формате вопрос-ответ.

Вопрос.
Гирлянда WS2812B. Хаотично моргает.
Ответ.
Есть два вида хаотичного моргания:

-Первый. Картинка в общих чертах прослеживается, но часть картинки замораживается на долю секунды, многие пиксели моргают хаотично, и только ближние к контроллеру по сигналу data пиксели вроде иногда работают осмысленно, но тоже нестабильно. Более менее гирлянда начинает работать только при эффекте полностью заполняющем поле матрицы.

Решение. Проблема питания. Такое может быть при провале напряжения питания на дальних участках, то есть использовано слишком малое сечение проводников в шине питания для такого количества пикселей, но скорее всего проблема в слишком высоком напряжении питания - снижайте. Так, например, моя последняя гирлянда на 960 пикселей стабильно и адекватно заработала только на напряжении питания 4,55 Вольта. Видимо китайцы что-то модернизировали. Новые чипы, кстати и размером кристалла отличаются от моих прошлогодних.

- Второй тип. Моргание только на первый взгляд хаотичное, но резких дерганий картинки нет, часть картинки не замерзает, светодиоды вполне плавно погасают и загораются по всей площади матрицы. Просто нет осмысленности и общей картинки.

Решение: Ну тут все еще проще - при создании файла были некорректно указаны параметры матрицы, а именно: количество точек по вертикали и горизонтали, тип змейки data - вертикальный или горизонтальный, угол входа сигнала data. Кстати, при указании угла входа не забываем, что указывать его надо как бы глядя на матрицу спереди. Это распространенная ошибка, так как у нас набалконное творчество и свои матрицы мы привыкли видеть в основном сзади.

Вопрос.
Гпрлянда WS2812B. Собрал, запустил. Часть гирлянды работает, а часть нет - просто темная. Монтаж правильный, питание на темной стороне есть.

Ответ.
Проблема в дохлом пикселе, а то и не одном.
Решение: скорее всего сдох первый темный пиксель по направлению сигнала data, но иногда это может быть и последний горящий. Для проверки необходимо временно соединить контакты подозреваемого пикселя Din и Dout, если остальная часть заработала, то этот пиксель под замену.
Ничего не поделать, брак бывает. По моим ощущениям в среднем 1 штука на 100-200 пикселей. Более того, они и в процессе эксплуатации могу спокойненько помереть. Поэтому если вы собираете гирлянду не для домашнего использования, а на заказ, да еще и в рекламную конструкцию, где доступ ограничен и замена труднореализуема, то рекомендую использовать пиксели типа WS2813, где, правда, потребуется бросать уже четыре провода, зато при помирании пикселя умрет он один не гася следующую после себя часть гирлянды.

Вопрос.
WS2812B. Вместо красного - зеленый, а вместо зеленого - красный, из-за этого все цвета плывут и получается не то, что вижу в программе.

Ответ.
При формировании файла необходимо указывать очередность GRB, а не RGB, как мы привыкли к этой аббревиатуре. Вот такая очередность обработки сигнала заложена изготовителями этих пикселей.

Nivel
Ну само собой на флешку кладу файл 0_1.led
Тоже склоняюсь к косяку с питанием, сегодня потестю на коротком кусочке.
Единственно, что смущает, что встроенные в контроллер эффекты работают нормально (которые включаются, когда не вставлена sd карта), провалов в цветах нет абсолютно, все идет гладко и красиво.
Может еще косяк в самой карте, где-то гиговая валялась (по инструкции до 2 гигов можно использовать).

mzatgru, ну дай мне параметры матрицы, я тебе файл тестовый подготовлю. Если запустится, то что-то у тебя не то с ПО.

Чип не тот прописал, инфа 146%.
Я с ледедитом работал (и китайскими пикселями) много раз, чипы очень часто разные стоят, приходится подбирать.

ЗЫ. А вот с пайкой пикселей это вы фанатеете. Я бы взял готовые пиксели гирляндой, цена была бы не намного больше (если знать, где брать).

Ничего фанатского. Провод в данном типе конструкции является размерозадающим элементом конструкции. Моя последняя гирлянда потребовала 49 мм межпиксельного расстояния по центрам. И где мне такие пиксели на проводе взять?
Почему именно 49, а даже не 50? Объясню, но чтобы понять это надо понять весь цикл проектирования.
Как я делаю гирлянду? Беру размер окна, прикидываю соотношение сторон и готовлю в эти пропорции несколько роликов на основе гифки, которая, с одной стороны, из-за своей абстрактности не требует детализации, а с другой стороны все же имеет мелкие детали. То есть изначально нужно определиться с контентом, который планируется выводить - чем выше необходимость осмысленности картинки и узнаваемости образа, тем выше необходимость в детализации, тем выше количество пикселей. Эти ролики мы отсмотрели совместно с человеком кому эта будущая гирлянда предназначалась и он однозначно утвердил - 1000 пикселей.

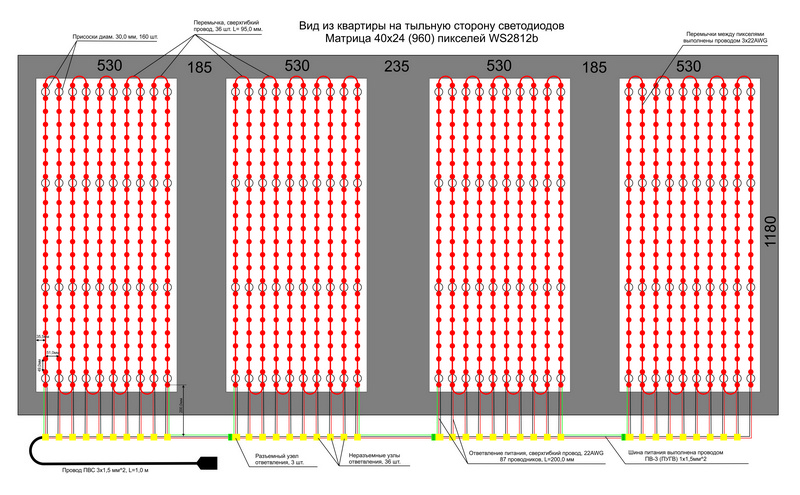

Затем я подбираю уже конкретное количество точек, с учетом того, что расстояния по вертикали должны быть примерно равны расстояниям по горизонтали - это же матрица. Вот и получилось 40х24 пикселя, с расстоянием в луче 49 мм, и каждый лишний миллиметр дал бы мне два с половиной сантиметра общей длины луча и тогда гирлянда бы просто не влезла в стекло. Вот почему мне не нужны готовые китайские гирлянды.

Nivel
Картинка последняя про гирлянду 40x24 не видна при увеличении, всего 100кб.
Друг добавь пж качества, и если не сложно видео этой гирлянды в действии.

Nivel
20 по горизонтали, 12 по вертикали. Буду признателен.
Ch1ck
Тоже об этом думал. Смущает только то, что железка (контроллер) визуально такая же, как у Nivel, поэтому и выбираю ws2811. Буду на выходных пробовать перебором.
Сегодня планировал продолжить эксперименты, но не можется уже - работа полностью удовлетворила.

Это сообщение отредактировал mzatgru - 3.12.2018 - 21:12

mzatgru, угол входа, если смотреть на матрицу спереди какой?

shram117, картинка в большом разрешении здесь. Видео по сборке и работе этой матрицы пока монтируется, как/если смонтируется, то выложу.
