Подключаем генератор в загородный дом

Какое напряжение между нулем и землей и между фазой и землей?

У меня CPS ругался, пока я на гене не промониторил обмотки. Оказалось китаезы нужную перемычку под гайку только одним концом завели, а второй в воздухе больался

На память, между фазой и землей было 230. Между нулем и землей 0. Измерял на самом генераторе.
Болт заземления на корпусе соединен с заземляющим контактом розетки перемычкой, а в подключаемой трехконтактной вилке еще и с фазой. Так сделано для того, чтобы отключив вилку можно было использовать генератор без заземления автономно без напряжения на корпусе.
Подключили вилкой в сеть - появилась фаза и ноль. Отключили - обычный передвижной гена.
На входе у меня реверсивный четырехполюсный рубильник ABB (трехполюсник плюс доп. контактная группа на ноль).

Это сообщение отредактировал PavelSH - 22.07.2018 - 12:21

циркуляционный насос на отоплении у меня прекрасно работал от самого дешевого упса, у которого синусоидой даже не пахнет. Чуть сильнее шумел конечно, но без последствий.

А навороченный котел, если у кого газ, просто отрубится от такого.

Тогда хз
У меня гена гринфилд е8000про. Внутри собственно генератора перемычка с центра обмоток на корпус. Этот провод на ноль. Корпус косичкой на раму и с этого болта 16мм2 на землю
Все работает.
Земля 3 трубы 3/4 х2.0 забитые в землю на 2.3м через 2.0м, обвязанные двумя полосами 20х4

"Поехал на акции купил гену, по цене 11990 ( ставьте уж 12к пендосы хреновы)"...
Это не Обама ценники ставит а барыги отечественные!

Demon2707
22.07.2018 - 01:17 [ 911 ] [ цитировать ]
Статус: Offline


Приколист

Регистрация: 24.01.14
Сообщений: 226
Допом сделал заземление для гены, когда его поставлю на постоянку.
Лампочки если кто не понял нужны для следующего.
Зелёная горит если есть стационарная сеть, как понять то когда обратно дадут электричество? А тут будет видно сразу.
Жёлтая от генератора, вроде и не нужна, но если превышен порог потребления на гене срабатывает защита и если тухнет я сразу понимаю от чего. Допустим забыл и включал тот же кондиционер.

Я как электрик, поставил в щиток кроме лампы выключаемой, ещё и звонок погромче, что бы знать, когда эл - во по сети дадут и гену можно выключать.

У моего полное название HUTER DY6500LXA. Брал можно сказать наугад, когда в прошлом году после урагана небыло света около 3-х суток. Из магазинов раскупили все генераторы, какие были. Оставались только дорогие (сейчас эта модель стоит около 40 тысяч, но помнится в прошлом году я его все же дешевле брал), поэтому приехал и взял - что было. В модели есть автозапуск с радиопульта, встроенный блок переключения на резерв при пропадании сети (не подключал).
Заземление примерно как у вас, только вместо труб широкие уголки.
После запуска гены, пока нагрузка небольшая (около киловатта) - упсы работают.
Стоит нагрузить его по сильнее (киловата на три) - все - упсы начинают сходить с ума. При этом все остальное в доме работает нормально вплоть до нагрузки в 5 киловатт, разве что тональность работы двигателя холодильника немного иная.

не забудь вывести выхлоп, дать воздух для работы и много воздуха для охлаждения!
Я от генератора в пользу солнечных панелей и умного инвертора, который сам включит аварийное питание, в случае отключения линии. отказался по причине дикого шума генератора! дорогого топлива, масла для него и необходимости частое его смены (масла).

Фазы лучше пустить через контакторы, а переключатель на двери должен управлять катушками контакторов, а так, как ты сделал очень опасно, у тебя вся нагрузка идёт через переключатель, контакты там слабые, могут подгорать.

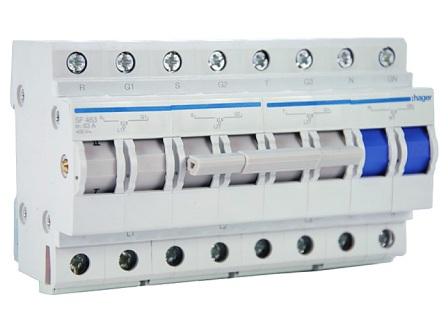

Поставил себе как на картинке. Разрывает и переключает 3 фазы и ноль. Три положения. Работает хорошо с 13го года. Пользоваться приходится часто, так как в Луганске в войну и после очень часто свет выключают. Сейчас реде, но после грозы и сильных ветров бывает. Гена трехфазный стоит в гараже. Дизель. Заводится в любой мороз. Но что трехфазный взял пожалел. Нужно было брать однофазный. Все равно он котел трехфазный не тянет, а нагрузить его равномерно очень сложно. Три фазы в доме из-за котла 12kW отопление электричеством. В комплекте с геной был АВР китайский. Щиток от него поставил в доме, в нем контроллер заряда аккумулятора, ламочка работы генератора и лампочка сети, почти то, что ТС замутил себе. Но подключать как АВР не стал. Контакторы в нем стояли так себе, это раз, во вторых ну его нафиг заводится в мое отсутствие или без присмотра. Алгоритм такой, свет выключили, нажимаю кнопку в бойлерной, гена завелся. Иду на улицу, по пути в прихожей выключаю автомат бойлера, автомат котла и вообще по возможности все не нужные автоматы по дому. Выхожу на улицу, там возле входного считка с счетчиком стоит переключатель ввода как на картинке, переключаю, возвращаюсь, в коридоре включаю нужные потребители. Как раз к тому моменту генератор проработал 3-4 минуты и прогрелся. Ну потом в обратной последовательности, не напрягает и все безопасно. Но трехфазный гена - ну его нах.

Вот это правильное решение!
У меня тоже так, плюс звуковая сигнализация при появлении штатной сети.
Гена стоит в гараже, выхлоп гофрой наружу.

ответа до сих пор = нет
я так понимаю: это как типичный отечественный спициализдЪ, воды в уши нассаць горазд, а как поделу и детально - так сливаются

Это сообщение отредактировал 1752 - 22.07.2018 - 13:59

Кулачковый выключатель ни разу не рубильник и видимый разрыв не делает. Контакты подгорят, слипнуться и привет:(

Это да, это надо! Я для своего генератора шумоизолирующий бокс когда делал в него вентилятор вытяжной поставил
Мощность: 100 Вт

Производительность: 2150 м3/час

Количество оборотов: 2800/мин

Напряжение: 220 В

Уровень шума: 65 дБ (с расстояния 1 метр) - Громкий разговор

Причем именно на вытяжку а не нагнетание. Ну и глушитель от жигулевской классики добавил Правда у меня и геныч помощнее.
Генератор вообще не слышно, слышно вентилятор Хотя, за угол отходишь и его не слышно

ТС не понимает, что из-за колхозного профессионализма, он может в отключенную ТПушку на транс напругу подать и тем самым на питающей ВЛ в обратку придет пару кВ. Говорю не понаслышке, такие случаи были. Поэтому гену от питающей сети надо отделять разрывом т.е. рубильником. А все коммутационные аппараты типа автоматов, пакетников и т.д. ерунда.

Обратиться в сети, вывести ввод за пределы дома и от него питаться. Причем именно официально, а иначе за неучтенку вздрюкают потом.

А по теме - колхоз, экономия в 1000 рублей на нормальном переключателе рано или поздно выйдет сильно боком.

Это сообщение отредактировал Anatolevich - 22.07.2018 - 13:57

Я тут давеча лампочку новую вкрутил взамен сгоревшей, вот теперь думаю - а может запостить?

Если есть газ, покупаем Газогенератор, подключаем-Цена будет дешевле электричества от государства.
Нет газа, покупаем газгольдер, на него газогенератор, и всё равно цена будет дешевле бензинового

я с хранения у вояк гену купил на 60 квт с двиглом ямз .
тянет все .
жрет 20 литров в час солярки .

Это сообщение отредактировал edik333 - 22.07.2018 - 14:46

"ща тебе специалисты местного разлива gigi.gif расскажут что он лох "

Почему лох?
Четвёртый год схема работает и за "электрику", если там что-то надо по хозяйству поменять/добавить.- не глядя платит минималку 16,5 э.

За Mökki (это не дача а скорей всего дом 15 шагов до озера) теперь неделя бесплатно. Рыбалка, раки, рыжики и боровики...

Если-бы он заказал фирму, ну скажем ближайшую лицензированную, Mikkeli Sähko oy за10k эвро поставилибы автоматику- а он не гордый и как любой финн, деньги очень даже считать умеет.

ps. Ближаиший магазин 16,5 км просёлочной дороги и только холо/морозильников было 5.
+ острова.

pps. Киловатт/час конечно офигително не дёшев- но это форсмажорный вариант.
Не забываите.

Это сообщение отредактировал tsuks - 22.07.2018 - 15:22

это был сарказм, я сделал точно также, мое сообщение зашпалили г*н0электрики

а на просьбу детально обосновать свое мнение - тупо сливаются (ибо по существу ответить = не способны)

Это сообщение отредактировал 1752 - 22.07.2018 - 15:45

эхх... когда-то в дикой молодости обслуживал я системы посадки аэродромные - от там была СИСТЕМА автономная... Практически "умный дом", а было это в 90-х годах 8)
Единственное, чего тогда не было - это снабжения качественными аккумуляторами.
Контролировались качественные параметры сети - частота, напряжение, нагрузка, время отсутствия внешней сети (больше 5 мин) и тд. Как только автоматика обнаруживала нарушение заданных параметров - то переводила питание станции (СП75, СП80) на аккумуляторы (это сразу при пропадании внешней сети), откидывались (временно) активные нагрузки (кондиционеры, нагревательные тэны), а в это время подогретый в двух местах (антифриз, масло) дизель, резервируемый вторым (!) установленным рядом, в таких же условиях, производил пробу пуска, с распланированным стартом (прогрев спирали, подача топлива, прокручивание стартера, все по времени). Если пуск первого генератора, по какой-либо причине не удался (две попытки) - все переключалось автоматически на второй, с таким же планом запуска. После запуска, вся нагрузка подавалась обратно и если появлялась сеть, то после 30 мин стабильного внешнего питания - все глушилось, контактор сети возвращался в исходное состояние. А если запуск двух дизелей не удавался - на пульт диспетчера КДП выдавалась "Авария питания маяка" и на место несся я, выяснять, что произошло. Ибо крутых аккумуляторов, собранных на военном заводе, размером с хороший такой ящик для патронов =), хватало на 2 часа питания аппаратуры - а потом хана - так и до авиапроисшествия недалеко.
А так, если ТС заморачивался с квадроциклами и подобными генераторами, то, думаю, покурить инет и набросать схему на дешевых элементах - 146% смог бы.
Прикупил бы у кетайсев ардуино како-нить, на нем собрал бы анализатор сети, набросал бы разводку сети на контакторах, с защитой от "встречки", и вот оно счастье.
Это из серии "а замастырю ка, я себе автоматические ворота"

Это сообщение отредактировал Zero17 - 22.07.2018 - 15:42

Это уже лютый пиздец, который не простит ошибки
Откуда вы такие беретесь? Такие советы лучше держать при себе.

Это сообщение отредактировал BorisMoiseev - 22.07.2018 - 15:47

ценник на газовые Женераки посмотри! а кроме них тебе официально что могут под магистральный газ подключить/?

Охуеть... Как я машину завёл после полугода простоя хз.
