Как сделать регулятор мощности для паяльника

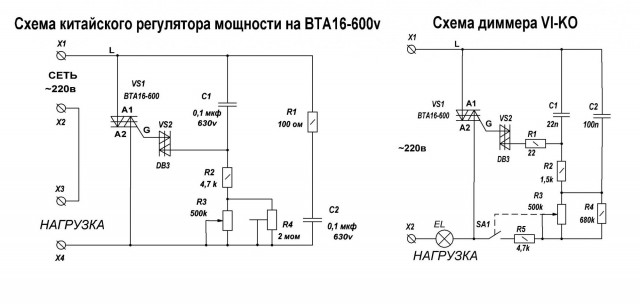

Вообще на симисторе проще..посмотри в инете схему от пылесоса с регулятором мощности, там три-четыре детальки, а если есть такой пылесос, то плату сделай съемную и там и там пригодится А вот китайцы предлагают..

Хозяйка стиралики придёт, такого леща отхватишь

это те самые, что жало+нагреватель?

Молодец! Давно, в молодости сделал себе подобное устройство, очень необходимое для паяльника, принцип работы аналогичен. Немного позже размещу фотографию.

Это точно. Уже скоро 40 лет, как пользуюсь только паяльниками с термостабилизацией. (Да-да, в СССР еще в 70х годах такие паяльники уже были)

Один - до сих пор в загашнике лежит с советских времен, еще не работавший. ПТСИ-60.

Единственное - термостабилизатор самодельный был, тот, что был предназначен - был расчитан чисто на три температуры - просто по маркам припоя.

Вот такой:

"Термит"!!! - от него достался только паяльник =(

BAKU 601D использую, ибо нынче еще и ESD-Safe важно

Через самый дешёвый диммер не ?

Для паяльника можно было и по проще схему использовать. Я использую вот эту схему , хоть и не самую простую но зато более универсальную. Этот регулятор может работать не только с паяльником и лампой, но и с индуктивной нагрузкой -его можно подключить по первичке к сетевому трансформатору. Получится зарядное устройство с плавной регулировкой тока или регулируемый блок питания (хотя для блока питания лучше переделать компьютерный с регулировкой напряжения от 1 до 30вольт), можно и для сварочного использовать если использовать симистор на 50 - 80 А. Итак, схема на симисторе, оптимально использовать ТС122-25 (на 25А ,что бы с запасом мощности) на напряжение 500-800V. Диоды любые маломощные на напряжение 300-500в. Конденсатор на 400в. Переменный резистор маломощный , типа СП3-4, резистор 1к в цепи переменника 0,125 Вт (для сварочного номинал увеличить до 10кОм а переменный резистор использовать более мощный из за индуктивных скачков напряжения) Важно -транзистор использовать только ГТ308 или П416 (германиевые) старого советского производства, их еще хватает в продаже. От этого зависит плавность и качество работы регулятора. Из современных транзисторов пока ничего подобрать не удалось. В крайнем случае вместо транзистора можно использовать динистор, но схема буде работать хуже и к тому же их надо подбирать(практически во всех современных схемах используются динисторы).

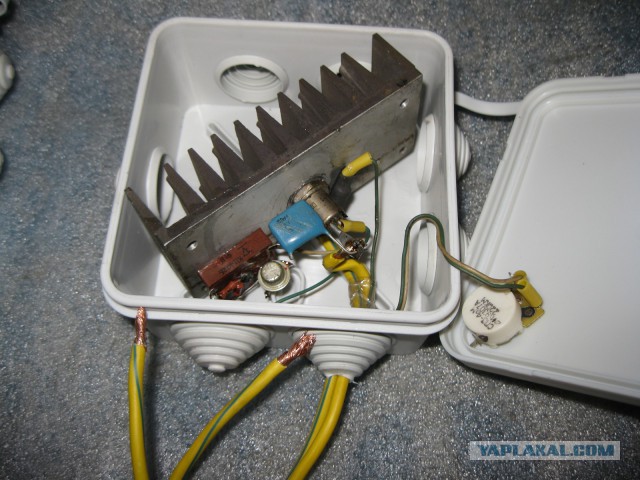

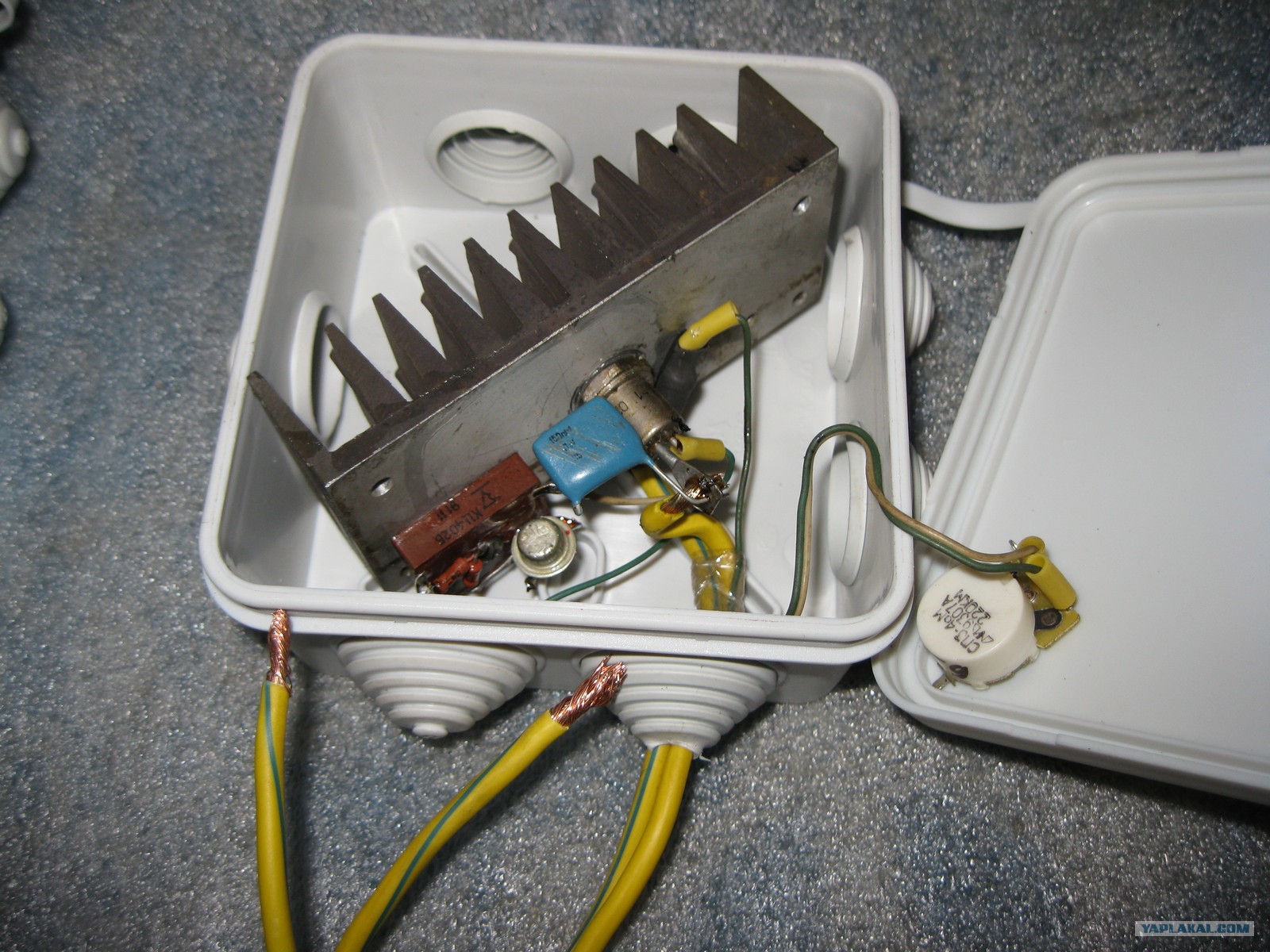

вот регулятор на симисторе

офигеть - там МП-шка =)

импортозамещение 100%!

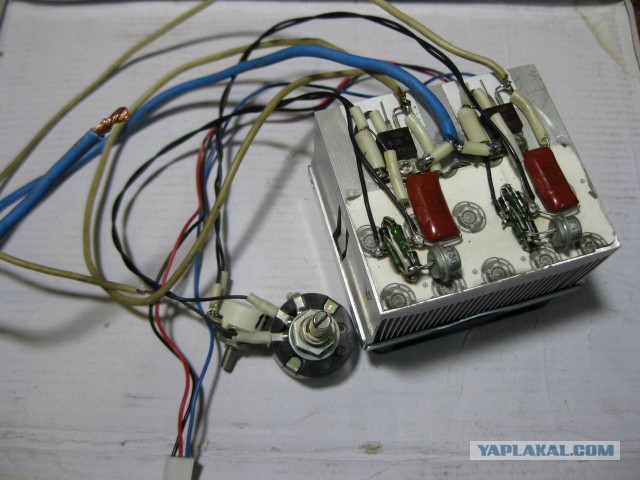

Вот сдвоенный на двух симисторах - один 16-амперный BTB16, второй 10-амперный ТС-106 . Я их много собрал ,схема проверена и надежна.

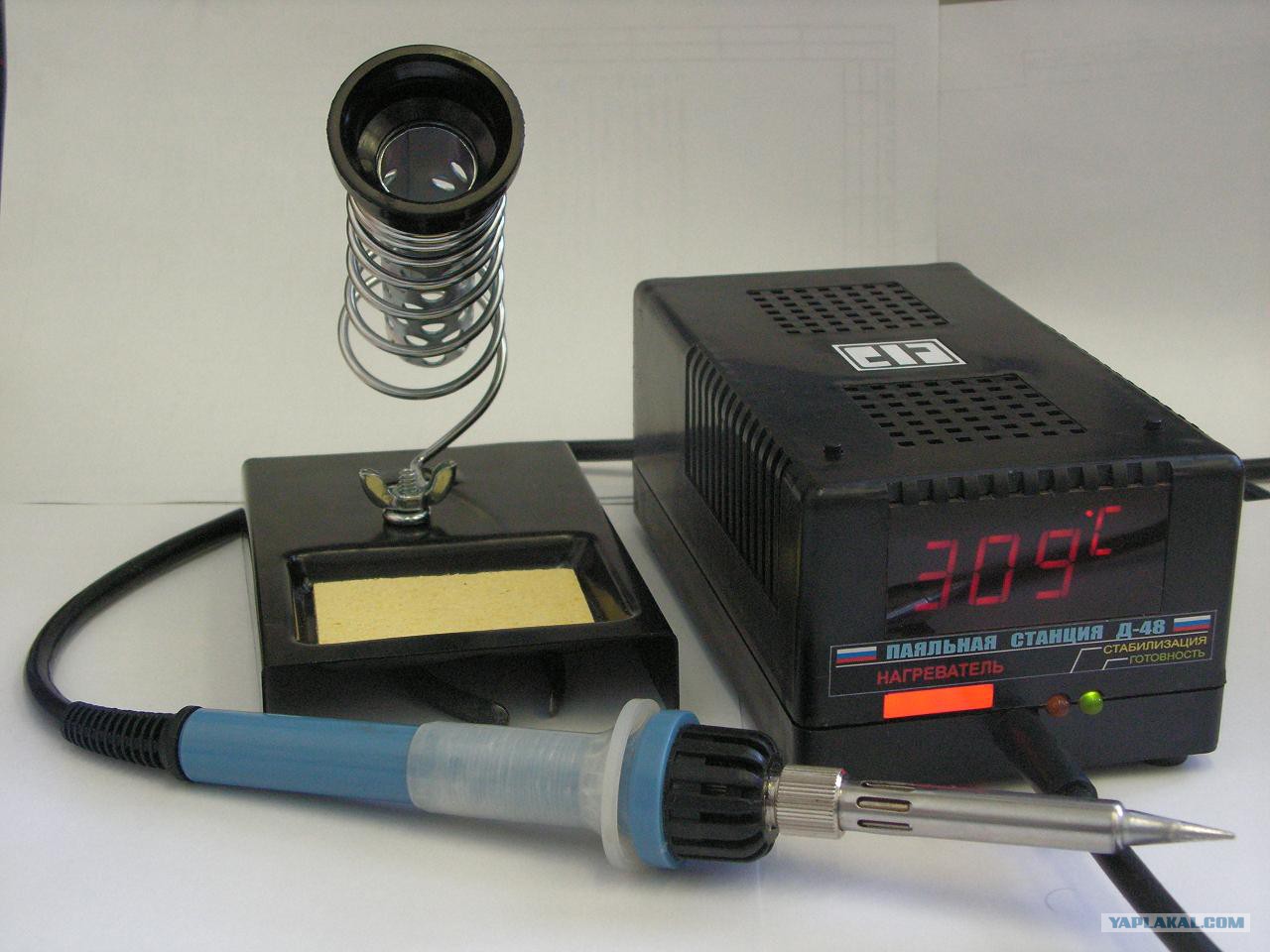

вот такая штука от одной конторы из Новосибирска служит верой и правдой уже 10 лет - тнрмостабилизация норм, с жалами проблем нет, т.к. любые соломоновсие подходят

единственное чт пришлось сделать, так это губку из целлюлозы смочить глицерином

Херня все ваши регуляторы. Паяльнику термостабилизация нужна а не регулятор мощности

А помещение, мебель и одежда у вас тоже ESD-safe?

Это сообщение отредактировал Taicho - 6.05.2017 - 08:21

Сразу предупреждаю,кто захочет повторить не пытайтесь ГТ308 чем то заменить, не получится!! Тут уже спецы на спор пытались что то подобрать, не вышло. Можно конечно что то составное слепить но зачем, если ГТ308 как грязи? А достоинство этого регулятора в том, что он корректно работает с индуктивной нагрузкой.

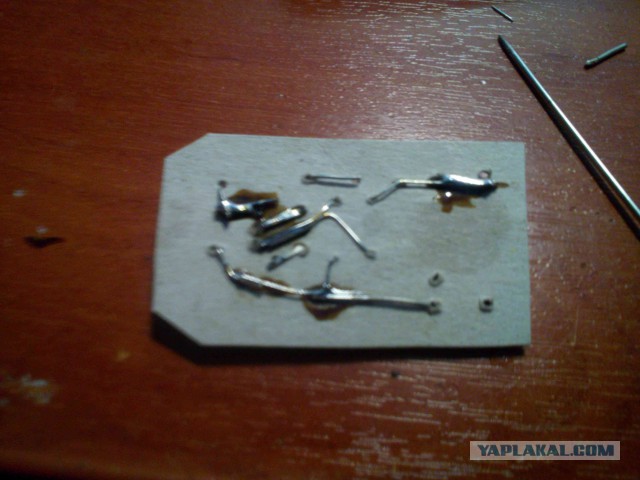

ТС, это что? я понимаю лень плату травить было, но на дворе 21й век и есть в продаже макетные платы. В конце концов ты не для дяди а для себя делаешь. Я 12 лет назад перед вышкой окончил колледж по спецу радиоаппаратостроение, так у нас первокуры неопытные троечники заядлые такое себе не позволяли, ибо сразу неуд по практике без разговоров. Как так то?

Делал как-то подобную схему для регулятора яркости... Связка КТ315+КТ361 является аналогом однопереходного транзистора. Только я вместо диода 1N4004 поставил полноценный мост, чтобы регулировать оба полупериода сетевого напряжения.
А для паяльника видел простую для неприличия схему - просто кнопка-выключатель (расположенная на подставке для паяльника), которая подключает паяльник, когда он не используется, к сети через диод. В результате напряжение падает в два раза.
Сам же уже давно пользуюсь ПСИ-65.
http://radiosite.ucoz.com/publ/masterskaja...psi_65/9-1-0-21

Паяльную станцию купил, и все гуд. ТС тебе тоже советую))

В закладки

Регулятор мощности, термостабилизация. Словей набросали каких. Я в планшете давеча гнездо микро USB менял 40-ка ваттным, сука, паяльником. И работает нахуй. SMD не припаять... BGA... Руки надо иметь без тремора нахуй. Тогда и дорожки не "отлетят" )))

Ни то и ни другое. Это-аналог однопереходного транзистора. КТ117.

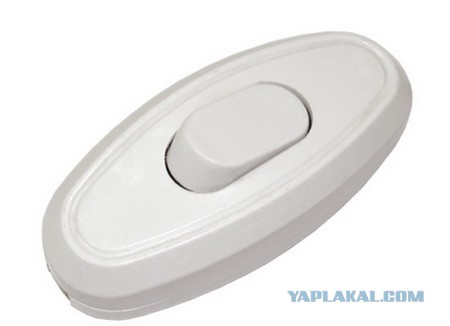

У меня гораздо проще, шнур с выключателем, вкл - чистые 220, выкл через диод, все в корпусе выключателя. Ставится за 5 минут.

Это сообщение отредактировал Yakudza - 6.05.2017 - 09:50

Что вы все прикопались к древнему паяльнику. Без него на самом деле никак. Когда нужно здоровые кондеры паять. Моя паяльная станция Lukey не вытягивает. И когда жала у Lukey засираются, чтоб их восстановить (химия не помогает) как раз приходит на помощь советский 60 ватный паяльник. Им полудил, и жало снова отличное!

п.с можно конечно пользоваться станцией weller, и не нужны советские паяльники. Но она стоит бешенных бабок.

Это сообщение отредактировал tiabaldu - 6.05.2017 - 10:00
