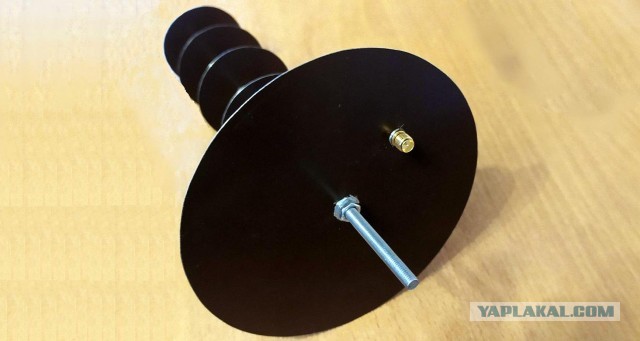

Мастерим 4G/LTE "пушку"

Попробую дома у себя. А то советов +100500 в инете, как улучшить сигнал

Вдоволь на..ся с комплектами USB модем+роутер, проще и ловчее хувей B593s-22 взять. По деньгам тож самое, и главное, никакова секаса с настройкой. Антенна МИМОшная на 75 Ом, кабель SAT50 или 703 CAVEL, а не хероту китайскую со стальной жилой и оплеткой. F-разъемы, и переходник F-SMA. Включил, настроил и забыл. Если нужно, то еще и тлф аппарат вткнул по желанию.
На даче до БС - 9км через лес сосновый. На Би вытянул максимум 15Мбит.
Ну а так за рукоделие зеленка. Тоже проходил через биквады, логопериодики с Али и прочее рукоблудство.

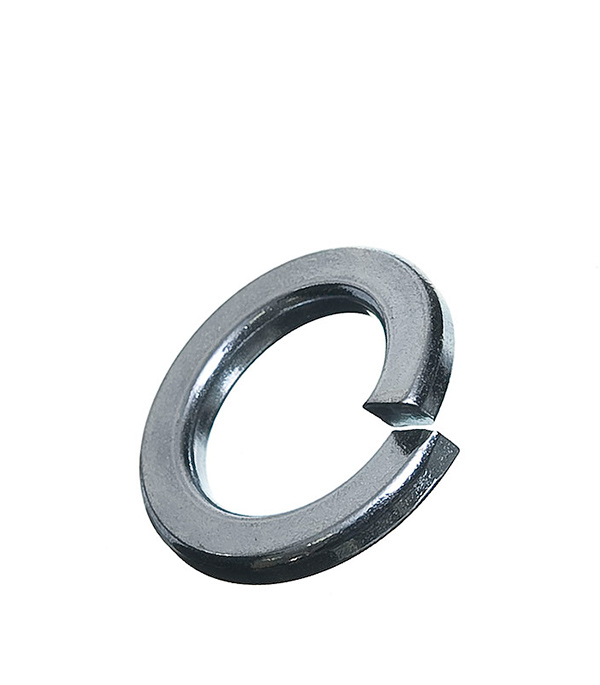

Вряд ли ветер раскрутит это

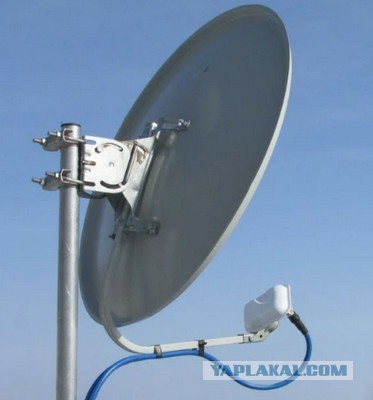

Mimo антенна решила мою проблему интернета на даче.

Размещено через приложение ЯПлакалъ

Вы про потери в кабеле знаете? Антенну задрать высоко можно, только кабель будет стоить рублей 100 за метр.

Для сельской местности самый простой и дешевый вариант.
Другие варианты можно здесь посмотреть
http://www.lan23.ru/forum/forum.php

Это сообщение отредактировал usr80 - 5.06.2019 - 08:21

Я обычно такие использую.

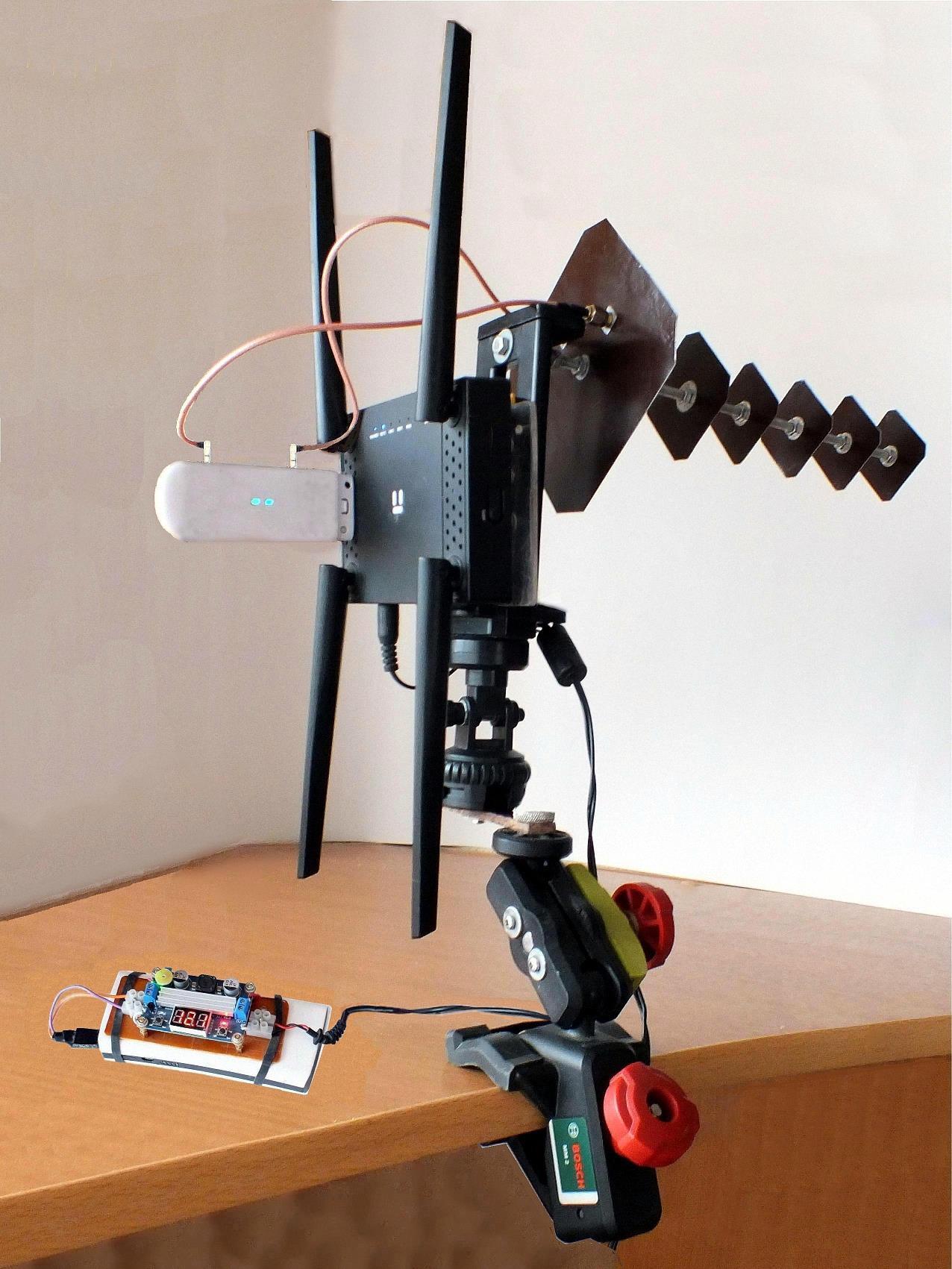

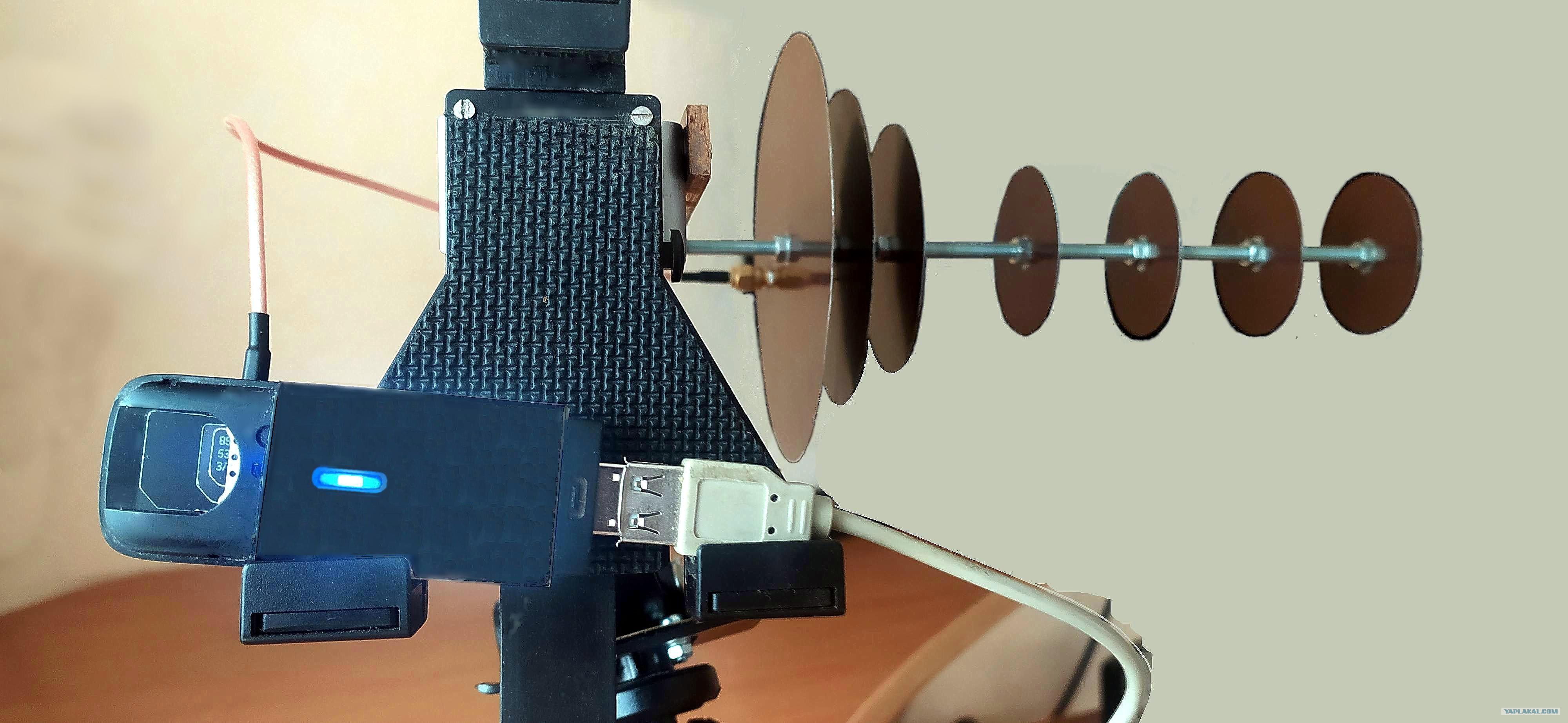

.Для начала необходимо выяснить на какой частоте работает Ваша сотовая вышка, с которой модем получает сигнал. При изготовлении поделок для дома своими руками мы сталкиваемся с проблемами - из чего сделать и где приобрести материалы. Для расчета элементов антенны "пушка" использовал программу "Antennator" для андроида. Такие антенны использовали на луноходах. Элементы антенны можно изготовить из материала, который поддается пайке. Я использовал обрезки от карниза (ветровой планки). Толщина металла - 0,5 мм. Хорошо режется простыми ножницами и хорошо поддается пайке (использовал ортофосфорную кислоту). Шпильку М5 и гайки купил в магазине крепежа. Разъем KLS1-SMA003 заказывал в магазине ЧипДип (150 руб). Пигтейл (он же переходник DEXP) для модема 4G MF79U заказывал в DNS (150 руб). Модем, он же точка доступа (2 в 1). На каждый диапазон своя антенна. Не надо делать широкополосную одну на все диапазоны. Если вы делаете пушку MIMO с двумя разъемами, то разъемы располагаются под 90 градусов один к другому, при этом пушку ориентируют так, чтобы разъемы располагались по вертикальной оси.
Без антенны уровень сигнала 84-86 dBm, с антенной - 71-73 dBm.

Это сообщение отредактировал krtkwldmr - 19.10.2023 - 19:47

Для начала необходимо выяснить на какой частоте работает Ваша сотовая вышка, с которой модем получает сигнал. При изготовлении поделок для дома своими руками мы сталкиваемся с проблемами - из чего сделать и где приобрести материалы. Для расчета элементов антенны "пушка" использовал программу "Antennator" для андроида. Такие антенны использовали на луноходах. Элементы антенны можно изготовить из материала, который поддается пайке. Я использовал обрезки от карниза (ветровой планки). Толщина металла - 0,5 мм. Хорошо режется простыми ножницами и хорошо поддается пайке (использовал ортофосфорную кислоту). Шпильку М5 и гайки купил в магазине крепежа. Разъем KLS1-SMA003 заказывал в магазине ЧипДип (150 руб). Пигтейл (он же переходник DEXP) для модема 4G MF79U заказывал в DNS (150 руб). Модем, он же точка доступа (2 в 1). На каждый диапазон своя антенна. Не надо делать широкополосную одну на все диапазоны. Если вы делаете пушку MIMO с двумя разъемами, то разъемы располагаются под 90 градусов один к другому, при этом пушку ориентируют так, чтобы разъемы располагались по вертикальной оси.

изготовление на 5 !!!
Но раньше тоже ставили свистки ,антены,а потом пришёл к такому решению,купить нормальный роутер с агрегацией частот ,уложить его в герм.бокс и поднять повыше ,вниз спустить витую пару и кабель питания

В модеме MF823D есть разъемы для подключения внешних антенн MIMO. Они находятся внутри. Нужно только сделать отверстия для подключения пиктейлов. Для того чтобы разъединить половинки корпуса необходимо иголкой снять бумажные заглушки в отверстиях около разъема USB и отвернуть два шурупа. Затем осторожно лезвием ножа или скальпеля вскрыть корпус. На нижней стороне платы будут видны два маленьких разъема. Неспеша разметить в нижней части корпуса точки и просверлить диаметром 3 мм. После этого можно собрать модем.
