Магнитофоны кассетные портативные СССР

Фото №2

Фото №3

Фото №4

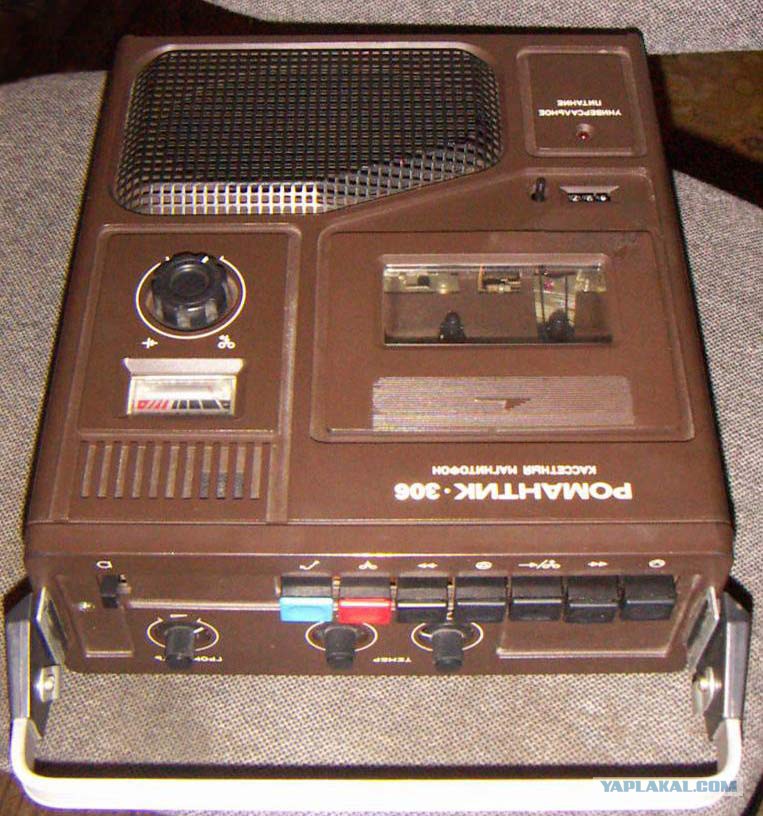

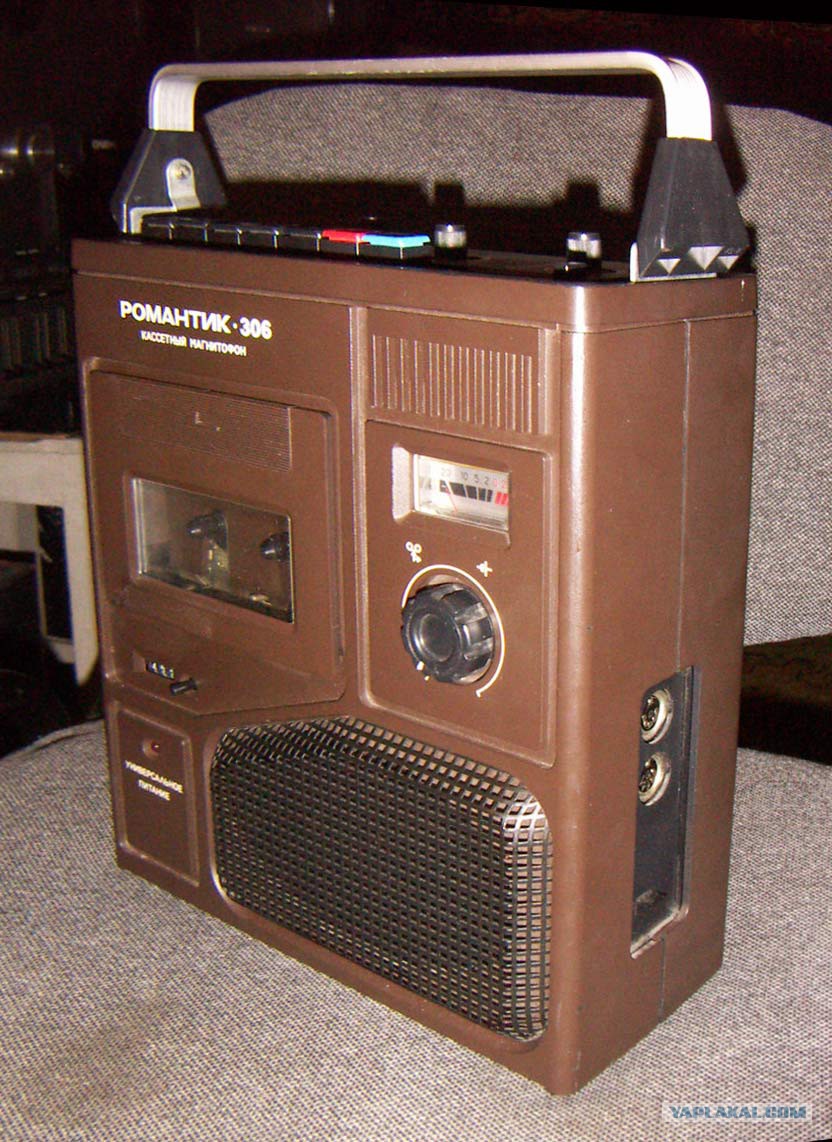

1979 г. Романтик-306
Кассетный магнитофон "Романтик-306" с 1979 года выпускал Горьковский завод имени Петровского. ''Романтик-306'' (с 1981 года ''Романтик М-306'') переносной, кассетный монофонический магнитофон 3 класса. Он предназначен для записи и воспроизведения фонограмм, записанных на магнитной ленте в кассете типа МК-60. Модель непродолжительное время выпускал и Петропавловский завод им. Кирова но без индекса ''М''. Ручка переноски была или жёсткой, сделанной из дюраля и пластмассы или по типу плечевого ремня. Диапазон рабочих частот на ЛВ - 63...10000 Гц, громкоговорителе 100...10000 Гц. Номинальная выходная мощность 0,5 Вт, максимальная, при работе от сети 4 Вт. Габариты магнитофона 110х252х285 мм. Вес 4,3 кг. В 1985 году завод выпустил модернизированный магнитофон ''Романтик М-306-1'' а в 1987 году ''Романтик М-306-2''. Модернизация свелась к чуть изменённому оформлению магнитофонов. Если ''Романтик-306-1'' выпускали массово как и первую модель, то магнитофон ''Романтик-306-2'' был выпущен малой серией и кроме как в рекламе, его мало кто видел ''вживую''.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

1979 г. Россия-211-1-стерео
Кассетный стереофонический магнитофон "Весна-211-стерео" с 1978 года выпускал Запорожский электромашиностроительный завод "Искра". Магнитофон 2-го класса ''Весна-211-стерео'' разработан на базе модели ''Весна-201-стерео'' и отличается от неё внешним оформлением и наличием таких эксплуатационных удобств как полный автостоп и контроль уровня записи по пиковым индикаторам на светодиодах. Имеется устройство для шумопонижения, счётчик расхода ленты. Магнитофон работает на встроенный контрольный громкоговоритель типа 2ГД-40 или на 2 выносных громкоговорителя типа 6АС-503, в каждом из них установлены по две головки 4ГД-35. Питание осуществляется от сети или от восьми элементов А-373. С 1979 года магнитофон выпусался с наименованием ''Весна-211-1-стерео'' практически не отличавшийся от базового магнитофона "Весна-211-стерео". Аналогичный по внешнему дизайну и конструкции и всем техническим характеристикам стереофонический магнитофон под наименованием ''Россия-211-1-стерео'' производило с 1979 года Челябинскиое ПО ''Полёт''.

Фото №2

1979 г. Скиф-301-(302,303)
Кассетные магнитофоны "Скиф-301", "Скиф-302" и "Скиф-303" в 1979 году подготовлены к производству Иркутским заводом радиопрёмников. Малогабаритные магнитофоны ''Скиф'' - аппараты, соответствующие уровню лучших зарубежных образцов этого класса. Магнитофоны предназначены для записи и воспроизведения фонограмм через внутреннюю и внешнюю АС. В моделях имеются регуляторы громкости и тембра, счетчик метража ленты, контроль питания по стрелочному индикатору. От других аппаратов этого класса магнитофоны отличаются наличием системы АРУЗ, переключателя типа ленты, благодаря чему обеспечивается наилучший режим записи на лентах Fe, FeCr, Сr и автостопа, возвращающего ЛПМ в положение Стоп при остановке и обрыве ленты. Конструкция магнитофонов блочно-модульная. ЛПМ, блок усилителей, блок регуляторов и питания соединены разъёмами. ЛПМ магнитофонов выполнен по одномоторной кинематической схеме. В цепи передачи вращения от маховика к подкассетным узлам при перемотке применена фрикционная муфта. Благодаря чему используется инерция маховика для привода механизма автостопа. Магнитофон ''Скиф-303'' стереофонический. Его электрическая часть выполнена на интегральной микросхеме, 21 транзисторе, 2 диодных сборках и 7 диодах. Схема монофонических моделей выполнена на 1 микросхеме, 16 транзисторах, диодной сборке и 8 диодах. Особенность магнитофонов - полное отсутствие в схеме, за исключением блока питания моточных изделий. Все магнитофоны питаются от сети 127, 220 в или от 6 батарей А-343. Внешне модели выглядят практически одинаково. Основные характеристики моделей: Скорость протяжки магнитной ленты 4,76 см/с. Коэффициент детонации ЛПМ - ±0,4%. Рабочий диапазон звуковых частот на ЛВ - 60...10000 Гц. Диапазон регулировки тембра НЧ и ВЧ - 8 дБ. Номинальная выходная мощность при питании от сети 1,3 Вт, автономного источника 1 Вт. Габариты любого магнитофона - 204х258х75. Вес 2,7 кг. По различным причинам магнитофоны серийно не выпускались.

1980 г. Весна-205
Переносный кассетный магнитофон "Весна-205" с I-кв 1980 года выпускал Запорожский электромашиностроительный завод "Искра". Кассетный магнитофон "Весна-205" разработан на базе серийно выпускаемой модели "Весна-202". В отличие от него магнитофон "Весна-205" имеет автостоп при окончании ленты в кассете, а его питание возможно не только от сети переменного тока и от шести элементов 373, но и от внешнего источника питания напряжением 12 В. В новом магнитофоне имеется встроенный электретный микрофон, устройство шумопонижения, предусмотрена автоматическая регулировка уровня записи и дополнительная скорость ленты 2,38 см/с. Основные технические характеристики: Скорость протяжки ленты 4,76 и 2,38 см/с. Коэффициент детонации при скорости 4,76 см/с - 0,3%, при скорости 2,38 см/с - 0,6%. Номинальная в выходная мощность 1, максимальная 2 Вт. Рабочий диапазон частот на линейном выходе при скорости 4,76 см/с 63...12500 Гц, при скорости 2,38 см/с - 63...4000 Гц. Диапазон частот воспроизводимый громкоговорителем - 100...1000 Гц. Габариты магнитофона 304х276х88 мм. Масса 4,2 кг. Цена 240 рублей. Магнитофон "Весна-205" редкий, всего заводом было выпущено ~ 3000 экземпляров.



Это сообщение отредактировал TrotylVLZ - 8.01.2016 - 13:07

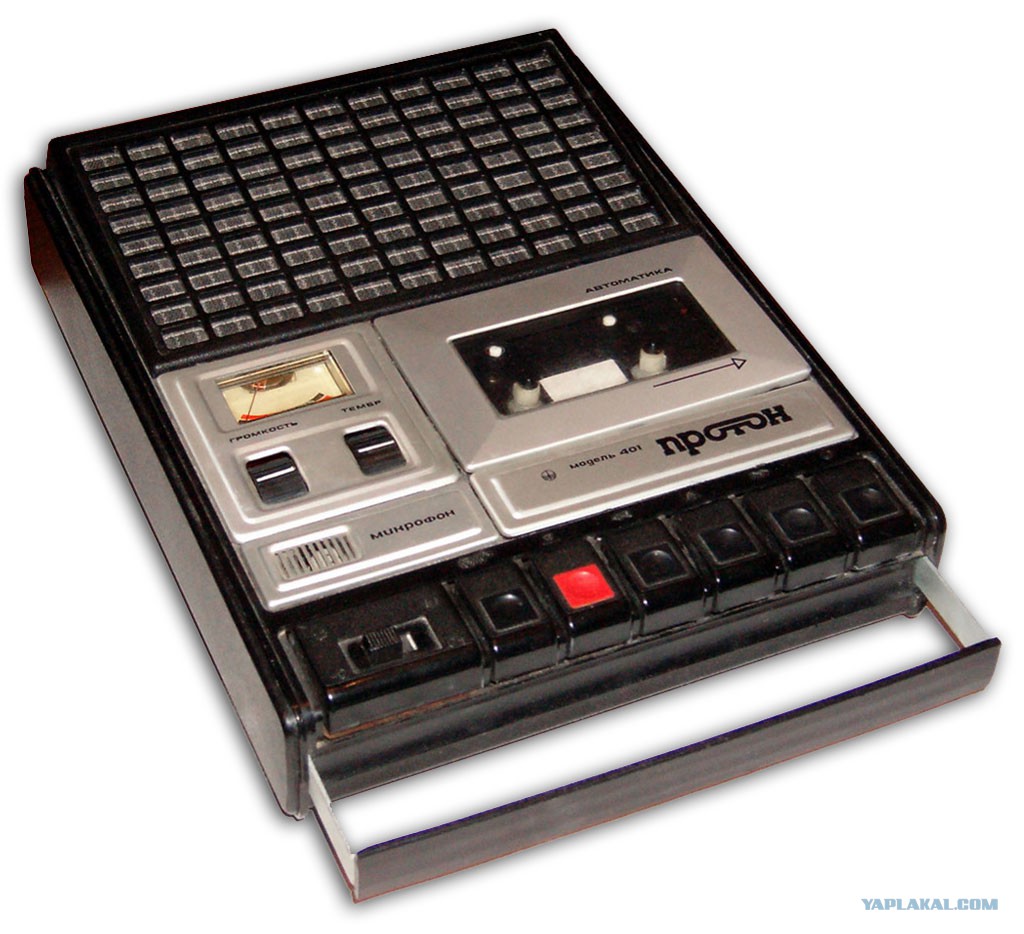

1980 г. Протон-401
Переносный кассетный магнитофон "Протон-401" с I-кв 1980 года выпускал Харьковский радиозавод "Протон". Магнитофон "Протон-401" предназначен для записи и воспроизведения фонограмм от микрофона, радиоприёмника, звукоснимателя и других источников низкочастотных сигналов. В нём предусмотрены АРУЗ, автостоп по окончании магнитной ленты в кассете, стрелочный индикатор уровня записи и встроенный микрофон. Питание от 6-ти элементов А-373 или электрической сети 220 В, в этом случае выходная мощность возрастает вдвое. Основные технические характеристики: Скорость протяжки ленты 4,76 см/с. Коэффициент детонации ±0,4%. Номинальная выходная мощность при питании от сети 1,2 Вт. Коэффициент гармоник канала записи и воспроизведения 5%. Рабочий диапазон звуковых частот на линейном выходе 63...10000 Гц, на встроенном громкоговорителе не уже 200...8000 Гц. Относительный уровень помех в канале записи и воспроизведения -42 дБ. Мощность, потребляемая от сети 12 Вт. Габариты магнитофона 260х205х75 мм, его масса 3 кг. Цена 200 рублей.

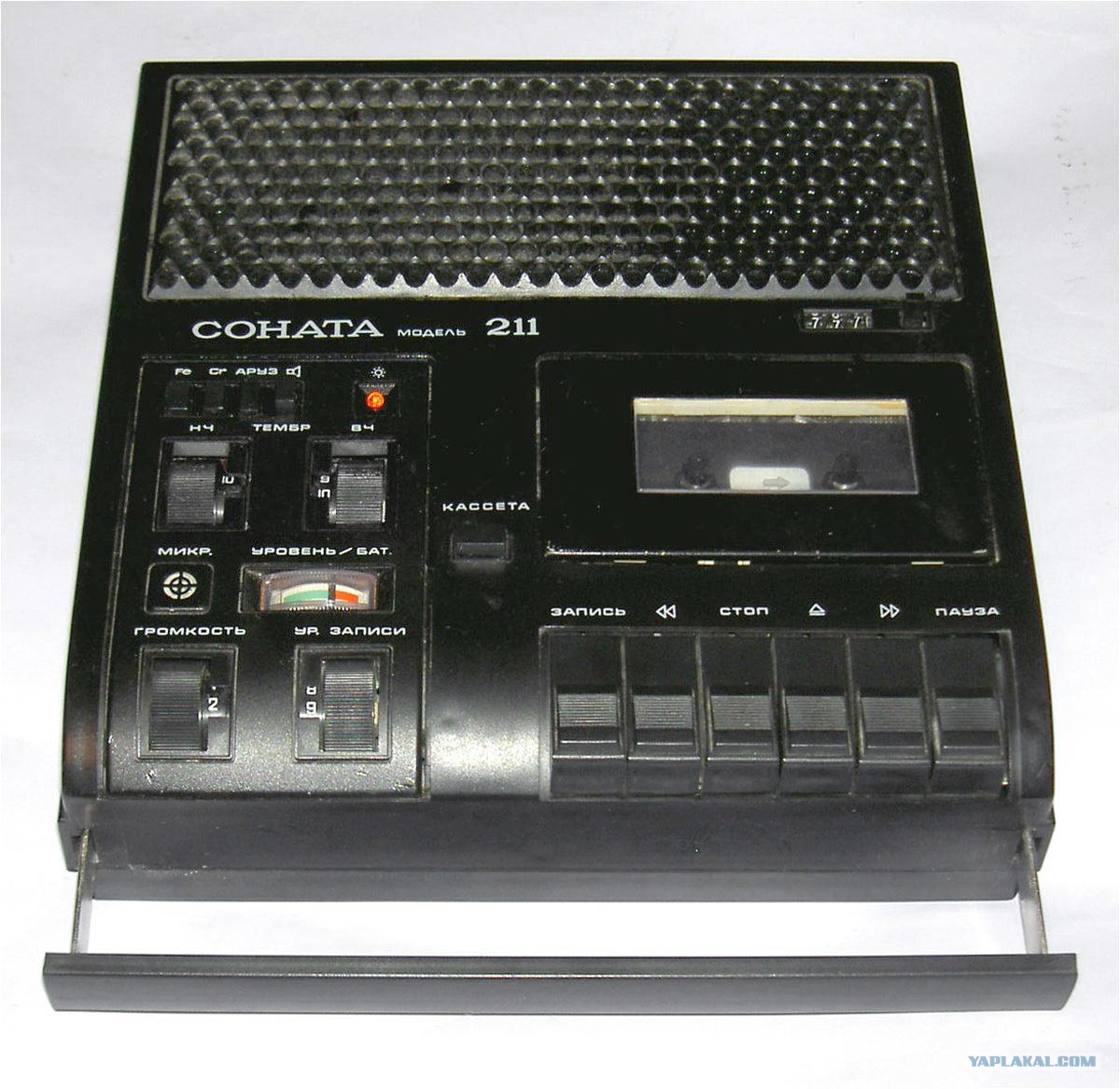

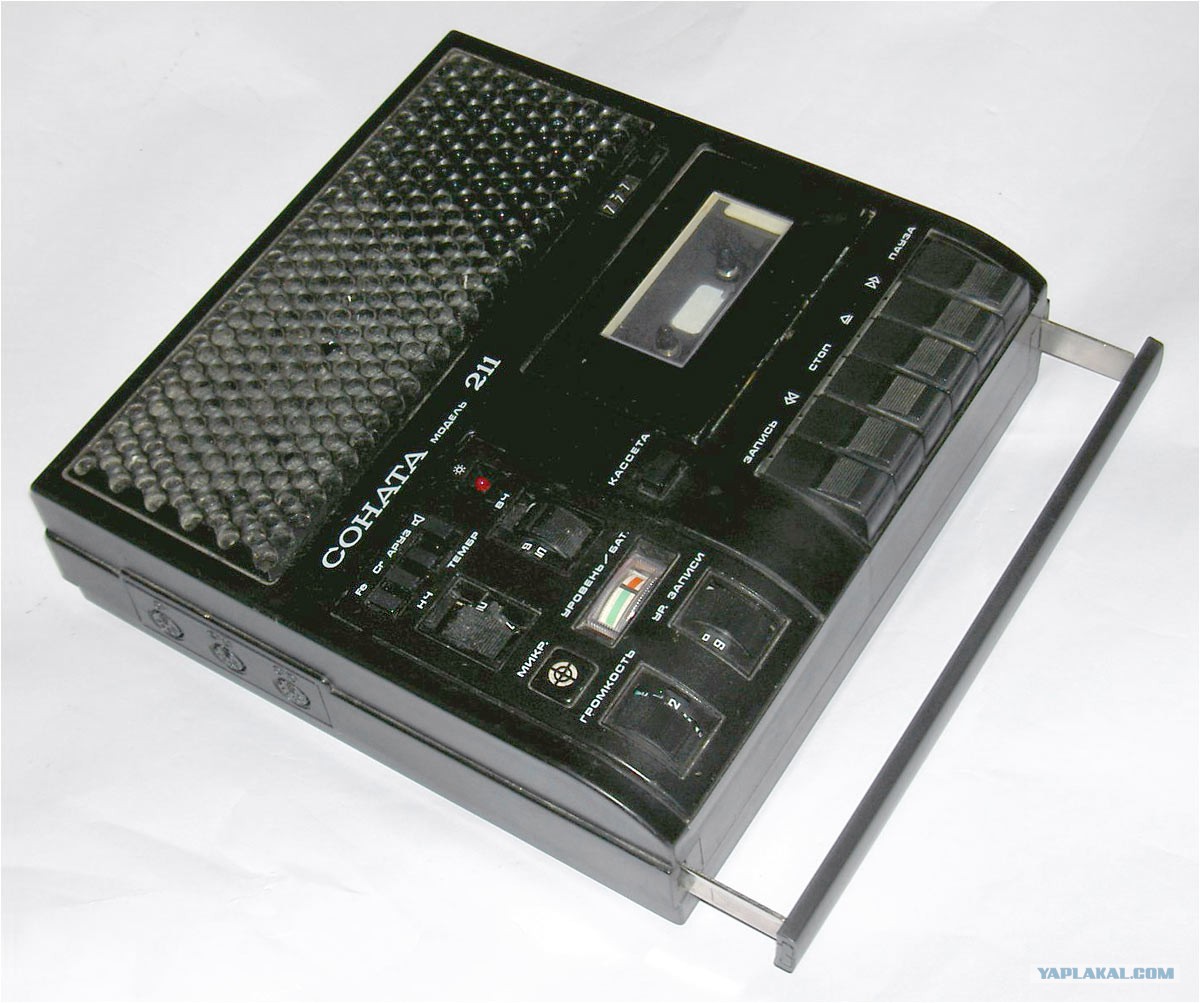

1980 г. Соната-211-(214)
Кассетные магнитофоны "Соната-211" и "Соната-214" с 1980 года выпускало Великолукское ПО "Радиоприбор". Магнитофон "Соната-214" отличается от магнитофона "Соната-214" только наличием электретного микрофона в остальном оба магнитофона идеинтичны, поэтому ниже описан магнитофон "Соната-211". Переносной кассетный магнитофон 2-го класса ''Соната-211'' предназначен для записи и (или) воспроизведения звуковых фонограмм на компакт-кассеты. Магнитофон выполнен на базе модернизированного ЛПМ магнитофона ''Весна-202'', модернизация коснулась автостопа, где был введён электромагнит останавливающий ЛПМ по окончании кассеты или обрыве ленты. Модель имеет АРУЗ и раздельные регуляторы тембра ВЧ и НЧ, счетчик расхода ленты, стрелочный индикатор уровня записи и состояния питания, встроенный электретный микрофон, режим пауза. Впервые в отечественных магнитофонах этого класса применён переключатель для типа ленты, предусмотрена возможность записи на хромдиоксидную ленту. Магнитофон снабжён выдвижной ручкой для переноса. В АС установлен громкоговоритель 2ГД-40. К магнитофону можно подключить внешнюю АС, сопротивлением 4 Ома. Питание осуществляется от сети, через встроенный стабилизированный БП или от батарей. Краткая характеристика модели: Номинальная выходная мощность 0,7 Вт, при работе от сети или от автомобильного аккумулятора 1,5 Вт. Диапазон рабочих частот на ЛВ - 63..12500 Гц, при записи на хромдиоксидную ленту - 63...14000 Гц. Диапазон частот воспроизводимых через громкоговоритель - 100...10000 Гц. Коэффициент детонации ± 0,3 %. Мощность потребляемая от сети 10 Вт. Габариты магнитофона - 265х255х84 мм. Масса без элементов 3,75 кг. Цена - 260 рублей.

Фото №2

Фото №3

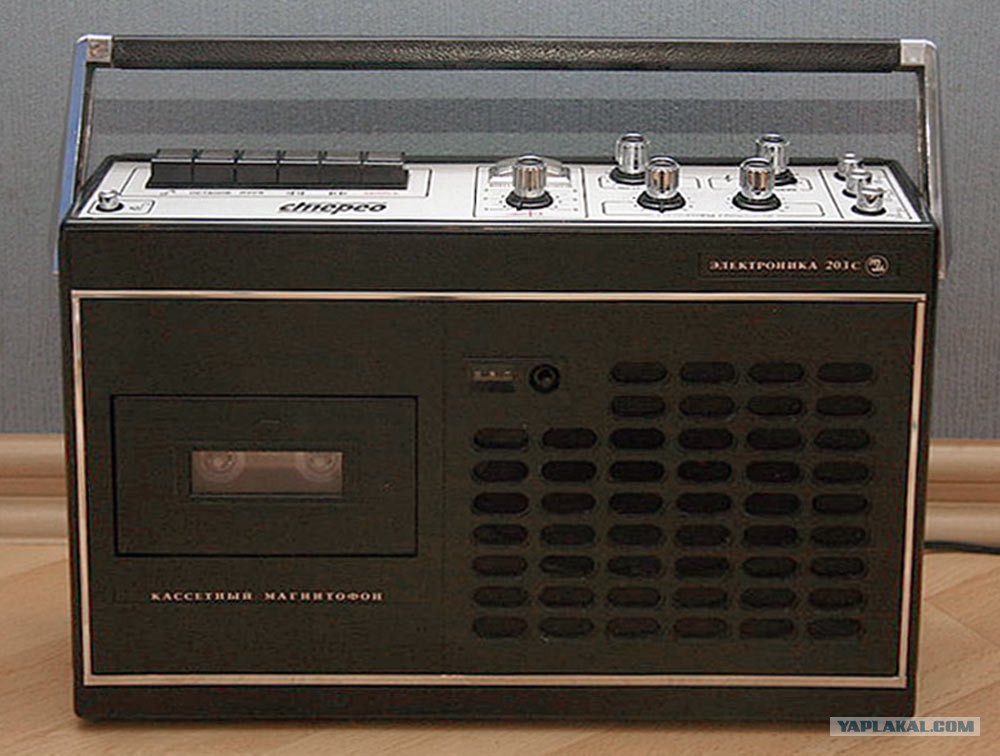

1980 г. Электроника-203-стерео
Стереофонический кассетный магнитофон "Электроника-203-стерео" с 1980 года выпускал Зеленоградский завод ТочМаш. Магнитофон рассчитан на запись или воспроизведение фонограмм с кассет МК-60. Магнитофон имеет динамический шумоподавитель, отключаемую систему АРУЗ, автостоп при окончании ленты в кассете, счётчик расхода магнитной ленты. Магнитофон может работать на встроенный громкоговоритель 2ГД-40 или же на выносные акустические системы, в каждой из которых установлено две головки типа 6ГД-6 и ЗГД-31. Питается магнитофон от шести элементов типа А-373 или от электрической сети переменного тока через блок питания БП-203, вставляемый в отсек питания магнитофона. Номинальная выходная мощность на громкоговоритель - 1 Вт, на внешние акустические системы 2х2 Вт. Рабочий диапазон частот звука на линейном выходе 63...12500 Гц, на собственном громкоговорителе 100.1000 Гц, на акустических системах - 75...12500 Гц. Коэффициент детонации ± 0,3%. Габариты магнитофона - 305х390х108 мм. Вес с АС - 4,5 кг. Цена с АС - 360 рублей.

Фото №2

Фото №3

Фото №4

1981 г. Протон-402
Кассетные магнитофоны "Протон-402" и "Протон-402МТ" с I-кв 1981 и 1985 года выпускал Харьковский радиозавод "Протон". Магнитофон создан на базе модели ''Протон-401'' и предназначен для записи речевых и музыкальных программ от различных источников сигналов с последующим их воспроизведением. Он имеет систнему АРУЗ, переключатель типа ленты, регулировку тембра по ВЧ. Скорость протяжки ленты - 4,76 см/с. Детонация - 0,3 %. Диапазон рабочих частот на ЛВ 40...12500 Гц, на громкоговорителе 200...7000 Гц. Номинальная выходная мощность 1,2 Вт. Уровень помех в канале З-В -50 дБ. Питание от 6 элементов 343 или сеть. Габариты модели 260х205х73 мм. Вес 3 кг. С I-кв 1985 года на базе этого магнитофона выпускали тефлотехнический двухскоростной, четырёхдорожечный магнитофон ''Протон-402МТ''. Он предназначен для воспроизведения фонограм ''Говорящая книга'' людям с потерей зрения. Электрическая схема, конструкция и оформление модели, кроме переключателя дорожек и второй скорости 2,38 см/сек - одинаковы.

Фото №2

Фото №3

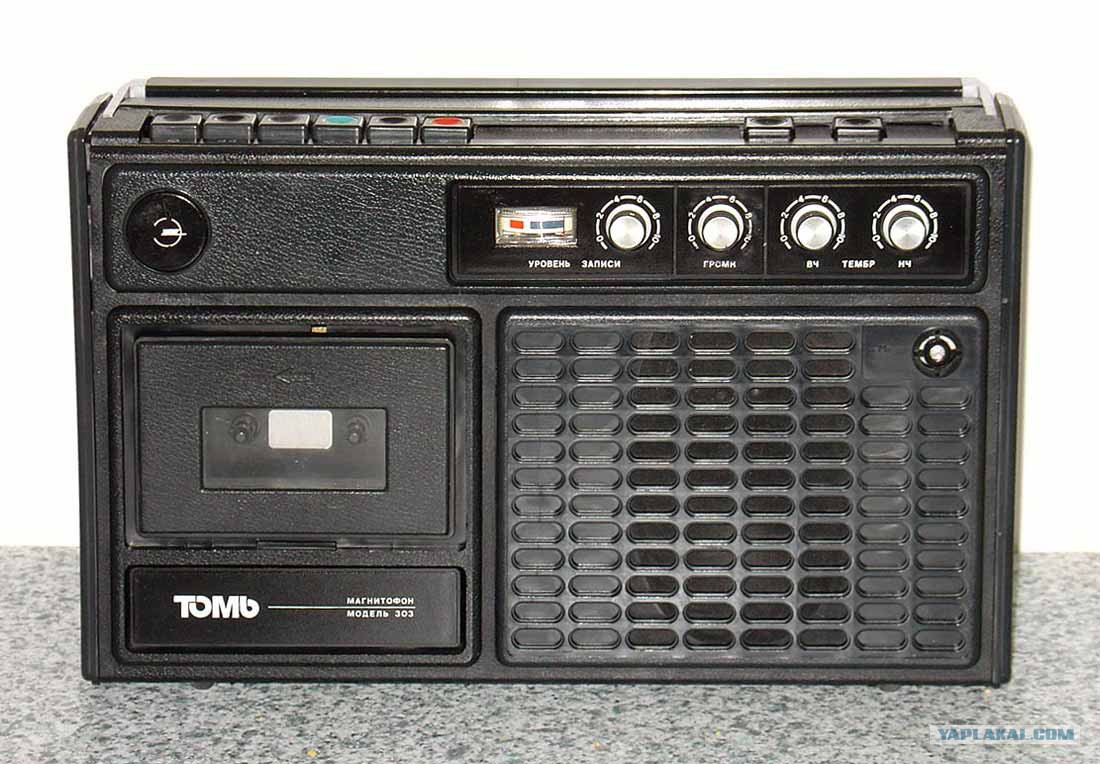

1981 Томь-303
Портативный магнитофон "Томь-303" с начала 1981 года выпускал Томский радиотехнический завод. ''Томь-303'' кассетный двухдорожечный магнитофон 3-й группы сложности, предназначенный для записи фонограмм со встроенного микрофонов и внешних источников сигнала и их воспроизведение громкоговорителем. Магнитофон имеет отключаемое устройство шумопонижения при воспроизведении записи, позволяет осуществить запись или воспроизведение во время движения при переносе и перевозках, обеспечивая все основные параметры и качество звука. Питание осуществляется от сети, через встроенный БП или от батарей. Коэффициент детонации ±0,35%. Рабочий диапазон частот на ЛВ 63...10000 Гц. Относительный уровень шумов и помех канала З/В -48 дБ. Коэффициент гармоник 4%. Номинальная выходная мощность 0,5, максимальная 1,5 Вт. Потребляемая от сети мощность 10 Вт. Габариты аппарата 352х219х104 мм. Вес 4 кг. С 1987 года завод выпускал магнитофон ''Томь М-303'' с немного другим оформлением передней панели и широкой цветовой гаммой футляра впускаемых магнитофонов.
