iPad EMC Test, Тест АйПада2

Всем привет ! За сайтом блюжу давненько , но как-то не решался создать проф , да и постить особо ничего цикавого небыло . Но вот сейчас вроде как появилась темка для топа. Ето мой 1-й пост , поетому попрошу особо не ругать .
Все вкурсе на счет нового АйПада ....многие перечитали кучу гайдов и т.д. Я же буду оригинальным . И поведаю вам о его тесте .
Подборка будет с фотками + пару букаф. прошу не ломать.

Нууссс...начемс...... Работа моя заключаецца в тестировании различной аппппаратуры на емс ( ел.-магн. совместимость) . Подробности говорить не буду да и особо незачем....

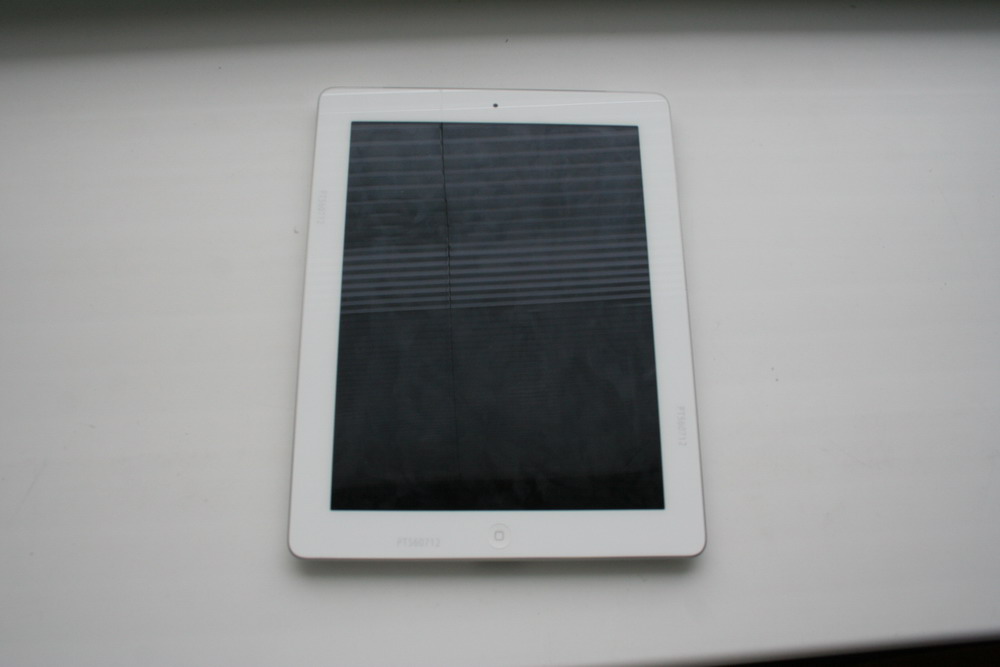

И вот ...пришла ко мне ета самая апппаратура....вау..... АйПад .... блин ...чертовски классный ....

"вау..... АйПад .... блин ...чертовски классный .... " это ты на него так передернул? сколько можно постить о хуйне? очередной истеричный высер от эплдрочера
Ололо один из них меня отминусовал уже

ФОРМАЛИН

Свобода - это ответственность. Вот почему все ее так боятся.  Подозрение на: флуд  Статья #2 дезинформационного кодекса  Выполненное действие: предупреждения +20%, лимит 1x3  Погрешность принятого решения: 30%

Это сообщение отредактировал system - 28.03.2011 - 18:56

111

222

333

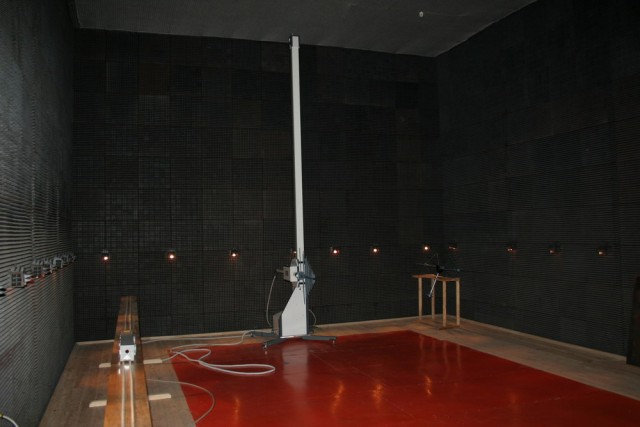

Все измерения проходять тут . Ето БЕК (безеховая екранированая каера)

444
Испыт. оборудование кладем на стенд ( поворотная платформа , которомая соотв. всем стандартам ( в часности СИСПРу 16 )

555
На расстоянии 10 метров устанавливаецца антена . ( измерение по полю на помехи аппарата )

666

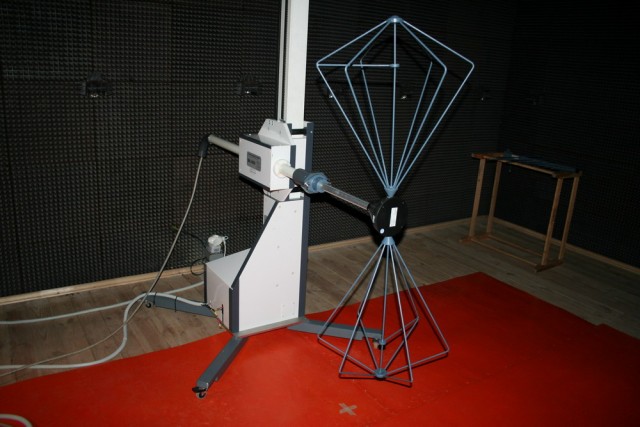

Вот биконическая антена

777
Логопиреодическая антена ( фото рупорной выкладывать не буду ...звиняйте )

888
Все измерения попадают на изм.прибор ( у нас он от РодеШварца - ESPI7 )
Вот вам показатели : 30-230 МГц при вертикальной поляризации

))
Вот вам тот же диапазон , но только вертикальная поляризация


Добавлено в 15:07
Красная линия - ето лимит , который привишать нежелательно , т.как ето расцениваецца как прибор , который ощутимо влияет на работоспособность других ел. приборов . Инными словами ... что под линией -хорошо , что выше - значит прибор исправен , но его ЕМС не соотв. европейским нормам и он попросту не получит сертификат соответствия.

100

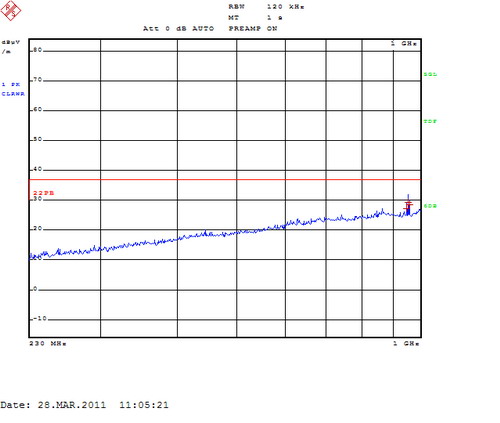

Вот вас диапазон 230-1000МГц ( в приборе заявлен ЖСМ модуль , вот он и виден на спектрограме)

101
Вот диапазон частот 1-6ГГц ( заявлен ЮМТС (2.1 ГГц) + Вай-Вай-Фай (2.4 ГГц))

111
И под конец ... его спектрограма по помехам от сети

200
Все ето имеет табличный характер ....вот и он ...


Добавлено в 15:17
Вот и усе Если будут пожелания.... то могу расказать про испытания других приборов ... ноуты + д-линки...моноблоки .... телики... да все что интересует.... всем спс за внимание ...

ПыСы. По тестам на СИСПР 22 + ДСТУ 301-489 прибор не привысил лимит и признан , что его ЕМС отлична . В скорее ети результаты будут приложены к сертификату .... так что аппарат весьма хорош %)

Добавлено в 15:19

печальный комент .... ( хотя некии модели огрызка весьма мне понравились , как iPod Touch 4 , моноблок 27" )

а айпад лежит все время в одном положении во время тестов?

Конечно ... камера наглухо закрыта . По стандарту чтоб испытания были самыми правдивыми , надо максимально его нагрузить. Мы установили связь с вай-вай-фай.... + жсм + играла музыка ( бибер .....епта ...какието гады его залили , а другого небыло ) + работала вебка .....
Все что мы можем сделать , так ето с апаратной -вертеть платформой ( 360 градусов ). Все ето касаеца помех по полю , а по сети , то камера открыта и можно спокойно баловацца штуковинами

Ой забыл залить еще 1 фото с испытаний. айпад тестировался на статику ( електро статические разряды ) , я в него стрелял по воздуху в органы управления . Итог : прибор 1.5-2 сек ..порычал и продолжил работу полным ходом . Иногда при мне бывало , что приборы висли.... начинали лагать или попросту тухли и боялись вкл. по новой

Ну и еще 2 фото от огрызка для антифанов ( к которым отношусь и я , ну звиняйте...мне нравицца делл )

Ну и ласт фото , кстате при измерений рупорной антеной ( 3 м до стенда ) . Диапазон от 1 до 6 ГГц.

и как я раньше жил без этих мега - и гигагерц, фотографий антенн, графиков и спектрограмм???

сорри не разобрался, вот бы свой любимый системник протестировать Вообще интересная у тебя работа

Это сообщение отредактировал DrKreck - 28.03.2011 - 15:56

полностью согласен с вопросом. Но топ то и создавался для тех кому попросту интересно , как и на основание чего выдаюцца сертификаты качества на ту или иную продукцию . Да и уверен что технарям попросту будет интересны что фотки , что и спектрограмы .

Добавлено в 16:02

чуть-чуть выше уже есть фото %) Конечно можно и обычный системник запихнуть на тест . Токо его помино ЕМСа , еще можно проверить на безопасность ( блок питаловки ) или теже шумы ( шумовой порог от кулеров и т.д. ) Жаль есть фотки сервера на тесте , но емае...как он шумел ...ето трындец ..... 7 кулеров как завелись ...епта.... да ну нах ....прям как на концерте находился...

Кстате от нефик делать на данный момент , решил выкинуть еще пару фоток . Испытания ведь проводим не только в камере , но и на выездах , вплоть от АЗС и заканчивая поездами . От собсвенно , что и выложу . Фотки будут скажем так *автобуса на рейках* , он вроде курсирует на пути Сумы-Харьков

настройка апаратуры перед измерениями
