подскажите по фену


Страницы: (2) [1] 2	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~drnikolai~~	19.11.2015 - 00:52 [ показать ]
Статус: Offline Хохмач Регистрация: 5.06.14 Сообщений: 632	2 достался фен по случаю, самой станции нет, вопрос из фена выходят 3 провода 2 на спираль, один на датчик сколько вольт нужно на спираль и почему один провод термопары? по внешним признакам вроде Lukey 852D+, суть в том что хотел смастерить фен в упрощённом варианте,вопрос встал в питании нагревателя,омметр на моём приборе даёт сильно большой разброс при измерении ,также как и продавцы этого девайса разнятся от 24 до 220 вольт.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

vistador

19.11.2015 - 00:55

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 8328

Узнай сколько ватт мощность фена..
измерь сопротивление спрали нагревателя фена.
отсюда можно узнать ориентировочно напряжение.

пс

Цитата

сильно большой разброс при измерении

это нехорошо.
но в каких пределах он выдает значение/?
может надо просто поставит ьправильнеый придел измерения??
Может ты поставил предел в МОМ.. а мерить пытаешься 30 ОМ?

Это сообщение отредактировал vistador - 19.11.2015 - 00:57

[^]

~~drnikolai~~

19.11.2015 - 00:57

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

Цитата (vistador @ 18.11.2015 - 23:55)

Узнай сколько ватт мощность фена..
измерь сопротивление спрали нагревателя фена.
отсюда можно узнать ориентировочно напряжение.

тут опять незадача,в описании продавцов его обозначают от 250 до 500 ватт.

[^]

Hexuss	19.11.2015 - 00:58 [ показать ] 0
Статус: Offline Ярила Регистрация: 16.11.14 Сообщений: 2944	друг, если компрессора нет подходящего то лучше и не берись - спалишь нагревательную спираль а она стоит очень недешево - мы это уже проходили, проще купить бу целый аппарат на авито стоит копейки и если будешь ковырять башку, пальцами нагреватель не трогать, только в перчатках и упаси господь смять ажурную сеточку и перемкнуть витки - сгорит в момент Это сообщение отредактировал Hexuss - 19.11.2015 - 01:01
	[^]

~~drnikolai~~

19.11.2015 - 01:00

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

Цитата

это нехорошо.
но в каких пределах он выдает значение/?
может надо просто поставит ьправильнеый придел измерения??

от 0,5 до 1,6 кОм

[^]

vistador

19.11.2015 - 01:00

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 8328

Цитата (drnikolai @ 19.11.2015 - 00:57)

Цитата (vistador @ 18.11.2015 - 23:55)

тут опять незадача,в описании продавцов его обозначают от 250 до 500 ватт.

GOOGLE намекает что :

hot air gun - 250 W,

Добавлено в 01:01

Цитата (drnikolai @ 19.11.2015 - 01:00)

Цитата

от 0,5 до 1,6 кОм

ставь предел 200 Ом

[^]

~~drnikolai~~	19.11.2015 - 01:03 [ показать ] 0
Статус: Offline Хохмач Регистрация: 5.06.14 Сообщений: 632	vistador и у китайцев он есть с 350 W,и тут-же они уверяют что спираль на 220В....
	[^]

aahz	19.11.2015 - 01:03 [ показать ] 0
Статус: Offline Весельчак Регистрация: 31.03.15 Сообщений: 199	Дуть то чем будешь? У меня лакей 800, буду на работе померяю, если не забуду. Это сообщение отредактировал aahz - 19.11.2015 - 01:05
	[^]

vistador

19.11.2015 - 01:05

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 8328

Цитата (drnikolai @ 19.11.2015 - 01:03)

vistador
и у китайцев он есть с 350 W,и тут-же они уверяют что спираль на 220В....

кетайцы тебе напишут на заборе ХУЙ.
Но за забором будут лежать дрова.

[^]

~~drnikolai~~

19.11.2015 - 01:07

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

Цитата (aahz @ 19.11.2015 - 00:03)

Дуть то чем будешь?

если до этого дойдёт,есть кулер на 220 Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень. на него регулятор с корпусом

Добавлено в 01:10

Цитата (vistador @ 19.11.2015 - 00:05)

Цитата (drnikolai @ 19.11.2015 - 01:03)

vistador
и у китайцев он есть с 350 W,и тут-же они уверяют что спираль на 220В....

кетайцы тебе напишут на заборе ХУЙ.
Но за забором будут лежать дрова.

на 200 Ом прибор в миинус 1 уходит,на 2000 -держится в районе 250

Это сообщение отредактировал drnikolai - 19.11.2015 - 01:11

[^]

vistador

19.11.2015 - 01:12

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 8328

Цитата (drnikolai @ 19.11.2015 - 01:07)

на 200 Ом прибор в миинус 1 уходит,на 2000 -держится в районе 250

ну так примерно и выходит около 200- 250 ватт

Это сообщение отредактировал vistador - 19.11.2015 - 01:12

[^]

~~drnikolai~~

19.11.2015 - 01:12

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

Цитата (aahz @ 19.11.2015 - 00:03)

Дуть то чем будешь?
У меня лакей 800, буду на работе померяю, если не забуду.

буду очень благодарен

[^]

~~ЭлектррикЪ~~

19.11.2015 - 01:16

Статус: Offline

Балагур

Регистрация: 26.05.12
Сообщений: 988

Цитата (drnikolai @ 19.11.2015 - 00:52)

подскажите по фену

Легко!

Амфетамин (сокр. от α-метилфенилэтиламин) — стимулятор центральной нервной системы, производное фенилэтиламина. Механизм действия основан на выбросе нейромедиаторов (дофамина и норадреналина).

Амфетамин является рекреационным психоактивным веществом, способным вызывать психическую зависимость. Во многих странах также находит ограниченное применение в медицине при лечении СДВГ и нарколепсии. Оборот амфетамина ограничен международным и национальным законодательством.

Но лучше не балуйся

[^]

~~drnikolai~~

19.11.2015 - 01:18

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

Цитата (vistador @ 19.11.2015 - 00:12)

Цитата (drnikolai @ 19.11.2015 - 01:07)

на 200 Ом прибор в миинус 1 уходит,на 2000 -держится в районе 250

ну так примерно и выходит около 200- 250 ватт

да,теперь самое интересное)на сколько вольт рассчитана такая мощность..
с учётом предела нагрева до 800С и обдува воздухом,сравнивать нет с чем

Это сообщение отредактировал drnikolai - 19.11.2015 - 01:22

[^]

vistador

19.11.2015 - 01:21

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 8328

Цитата (drnikolai @ 19.11.2015 - 01:18)

Цитата (vistador @ 19.11.2015 - 00:12)

Цитата (drnikolai @ 19.11.2015 - 01:07)

на 200 Ом прибор в миинус 1 уходит,на 2000 -держится в районе 250

ну так примерно и выходит около 200- 250 ватт

да,теперь самое интересное)на сколько вольт рассчитана такая мощность...

я считал исходя из 220 в

P =UxU/ r

[^]

~~drnikolai~~

19.11.2015 - 01:34

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

vistador

Цитата

я считал исходя из 220 в

P =UxU/ r

250/220=1,13
1,13*250=220

сюда какую мощность не подставить всегда 220 выйдет..

[^]

aahz	19.11.2015 - 01:48 [ показать ] 0
Статус: Offline Весельчак Регистрация: 31.03.15 Сообщений: 199	Почту смотри.
	[^]

Инсульт	19.11.2015 - 07:15 [ показать ] 1
Статус: Offline Ярила Регистрация: 18.03.14 Сообщений: 1043	Самодельные станции собирают на турбинном фене например от 702-й. Для этого еще компрессор надо. Спираль там 220в, термопара ~27ом. Да пофигу какая там термопара в твоем случае если будешь делать свой контроллер его придется подбирать соответственно. Как правильно посоветовали купи готовую станцию обойдется дешевле.
	[^]

KkoLIK	19.11.2015 - 15:28 [ показать ] 0

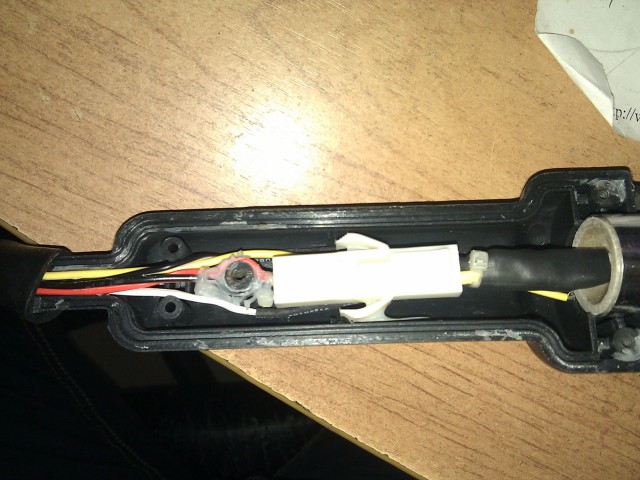

Статус: Offline Одинокий волчара Регистрация: 8.10.13 Сообщений: 629	ТС, у меня паяльная станция Lukey 852D+ Ради интереса, разобрал фен, там 5 проводов... Напругу врятли сча померяю, нагрев идет импульсным напряжением... Это сообщение отредактировал KkoLIK - 19.11.2015 - 16:06
	[^]

KkoLIK	19.11.2015 - 16:09 [ показать ] 0

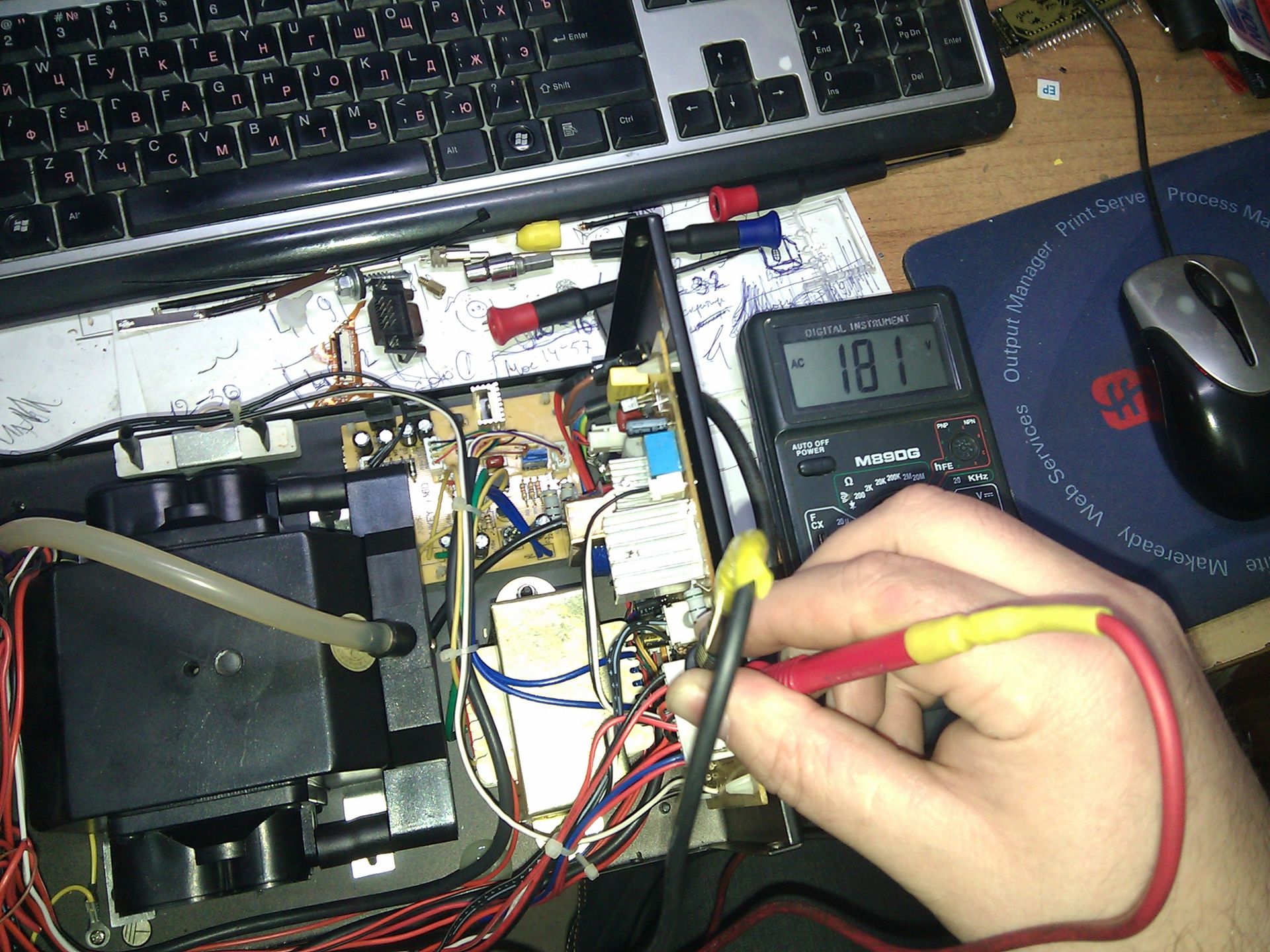

Статус: Offline Одинокий волчара Регистрация: 8.10.13 Сообщений: 629	Ну ТС, ты меня на грех толкнул))) Разобрал я станцию, (самому же интересно), раздербанил жгут проводов и выяснил, у меня да, 5 шт проводов... 2 на термопару, 2 на спираль и последний - земля... На нагрев напруга примерно 180В, после нагрева - мультимерт показывает фигню, неуспевает общитывать((( Осциллографа к сожаления в данный момент нету((( Это сообщение отредактировал KkoLIK - 19.11.2015 - 16:19
	[^]

~~drnikolai~~	19.11.2015 - 18:06 [ показать ] 0
Статус: Offline Хохмач Регистрация: 5.06.14 Сообщений: 632	KkoLIK спасибо за участие)по поводу количества проводов ,термопару ставят не везде,в некоторых терморезистор, вопрос:поднимается ли напряжение до 220, если увеличивать температуру фена,или 180 это на полную? Это сообщение отредактировал drnikolai - 19.11.2015 - 18:16
	[^]

KkoLIK	19.11.2015 - 18:27 [ показать ] 0
Статус: Offline Одинокий волчара Регистрация: 8.10.13 Сообщений: 629	я нагрев выкручивал на полную и тогда мерял, а во время "поддержания" температуры, напряжение поступает импульсами, тут обычный тестер не поможет))
	[^]

~~drnikolai~~

19.11.2015 - 18:34

Статус: Offline

Хохмач

Регистрация: 5.06.14
Сообщений: 632

Цитата (KkoLIK @ 19.11.2015 - 17:27)

я нагрев выкручивал на полную и тогда мерял, а во время "поддержания" температуры, напряжение поступает импульсами, тут обычный тестер не поможет))

про импульсы я понял-срабатывает защита от перегрева,при непрерывном питании тяжело выравнять температуру,
это ещё одна из сложностей не в пользу самоделки..
в любом случае Огромное спасибо,Вы разрешили недельный спор на нескольких форумах..

[^]

KkoLIK

19.11.2015 - 18:37

Статус: Offline

Одинокий волчара

Регистрация: 8.10.13
Сообщений: 629

Цитата (drnikolai @ 19.11.2015 - 18:34)

Да всегда пожалуйста)))

ЗЫ, что за кретин со шпалометром прошелся? к чему это?)))

Это сообщение отредактировал KkoLIK - 19.11.2015 - 18:52

[^]

BoaSoft	19.11.2015 - 19:12 [ показать ] 0
Статус: Offline Ярила Регистрация: 19.03.14 Сообщений: 1947	Если три провода - то скорее всего термопара соединена последовательно с нагревательным элементом. Третий провод земля. Контроллер станции попеременно подает то питание, то мереет эдс термопары. По понятным причинам там может быть только термопара а не терморезистор. Можно попробовать подключить выводы к мультиметру с режимом измерения температуры и подуть другим феном в сопло этого. Мощность обычно 250-300w а напряжение может быть и 220 и 110. Если нагреватель на 110, то в станции стоит диод, режущий полупериуд сетевого напряжения. Вообще, обширная тема (темы даже) по самодельным паялкам на форуме РадиоКот.
	[^]
