Нужна помощь ЯПа!, Кто понимает? Подскажите пожалуйста!


Страницы: (2) [1] 2	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Slesaryuga	21.09.2015 - 15:13 [ показать ]

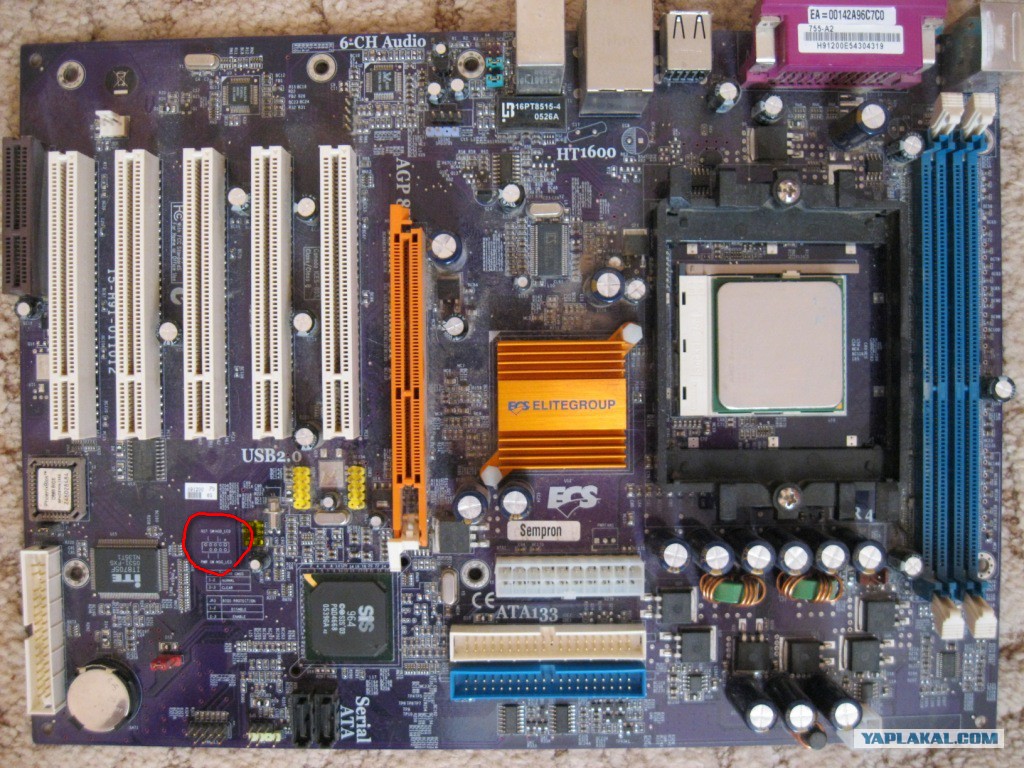

Статус: Offline Приколист Регистрация: 9.10.13 Сообщений: 364	12 Есть такая мама. Необходимо собрать комп. Не знаю куда подключить разъёмы с фронтальной панели. ЯП, помоги плиз!
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Slesaryuga	21.09.2015 - 15:14 [ показать ]
Статус: Offline Приколист Регистрация: 9.10.13 Сообщений: 364	Знаю, загнуты. Только увидел на фото.
	[^]

Slesaryuga	21.09.2015 - 15:14 [ показать ]
Статус: Offline Приколист Регистрация: 9.10.13 Сообщений: 364	Другой ракурс.
	[^]

Slesaryuga	21.09.2015 - 15:15 [ показать ]
Статус: Offline Приколист Регистрация: 9.10.13 Сообщений: 364	Разъёмы. Добавлено в 15:16 Остальное все знаю,, вроде. Была фотка как было, но потерялась. Да и корпус другой.
	[^]

KeZz	21.09.2015 - 15:16 [ показать ] 23
Статус: Offline Юморист Регистрация: 21.12.12 Сообщений: 430	На сайте производителя мануал есть по этой материнке, скачай, там и будет расшифровка пинов разъма panel 1 Это сообщение отредактировал KeZz - 21.09.2015 - 15:30
	[^]

Slesaryuga	21.09.2015 - 15:16 [ показать ] 0
Статус: Offline Приколист Регистрация: 9.10.13 Сообщений: 364	Заранее спасибо!
	[^]

~~drivert34~~	21.09.2015 - 15:16 [ показать ] 1
Статус: Offline Ярила Регистрация: 17.05.13 Сообщений: 1197	Из разъемов на последнем фото можно смело исключать (не подключать их нахрен) спикер и леды. Для ресета и пауэра как раз достаточно ножек на плате.
	[^]

vital954	21.09.2015 - 15:16 [ показать ] 0
Статус: Offline Весельчак Регистрация: 27.02.15 Сообщений: 109	гугл в помощь )
	[^]

IСанчесI	21.09.2015 - 15:16 [ показать ] 20
Статус: Offline переподпереподвыподверт Регистрация: 13.07.12 Сообщений: 13748	режь красный
	[^]

GeoVan	21.09.2015 - 15:17 [ показать ] 6
Статус: Online Ярила Регистрация: 15.08.12 Сообщений: 1915	~~Модель матери?~~ Это сообщение отредактировал GeoVan - 21.09.2015 - 15:18
	[^]

Slesaryuga

21.09.2015 - 15:17

Статус: Offline

Приколист

Регистрация: 9.10.13
Сообщений: 364

Цитата (KeZz @ 21.09.2015 - 18:16)

На сайте производителя мануал есть по этой материнке, скачай, там и будет расщифровка пинов разьма panel 1

Где производителя смотреть?

[^]

Tema6666111	21.09.2015 - 15:17 [ показать ] 1
Статус: Offline Шутник Регистрация: 10.04.15 Сообщений: 16	на материнке расписана распиновка panel1 и там написано где куда... смотри внимательно на мать где моного надписей
	[^]

fendergtr	21.09.2015 - 15:17 [ показать ] 1
Статус: Offline Приколист Регистрация: 14.01.11 Сообщений: 247	Снизу слева направо повер свищ, повер лед. Сверху над ними слева направо ресет и хдд лед. Добавлю, повер лед у тебя 3 пиновый, мама 2-х, вырезай аккуратно среднюю полую часть и вставляй по отдельности. Это сообщение отредактировал fendergtr - 21.09.2015 - 15:25
	[^]

Blazing	21.09.2015 - 15:17 [ показать ] 1
Статус: Offline Шутник Регистрация: 15.11.12 Сообщений: 8	Берешь инструкцию к материнке и читаешь, там все в картинках.Нет инструкции - качаешь в интернете.
	[^]

~~Сибирякнаюге~~	21.09.2015 - 15:17 [ показать ] 1
Статус: Offline Приколист Регистрация: 16.09.15 Сообщений: 279	доп USB - желтые.
	[^]

Gaskoner	21.09.2015 - 15:17 [ показать ] 5
Статус: Offline Дождь не может идти вечно Регистрация: 1.12.08 Сообщений: 1326	ecs ht1600 не благодари Это сообщение отредактировал Gaskoner - 21.09.2015 - 15:18
	[^]

~~шпроты~~	21.09.2015 - 15:18 [ показать ] 2
Статус: Offline Приколист Регистрация: 1.07.15 Сообщений: 349	а мануалы курить тебе религия не позволяет? я по памяти помню 1-4 контакты - спикер. потом 2 следующих ресет, индикация питания, геморой только с индикацией харда
	[^]

~~schmeisser~~	21.09.2015 - 15:18 [ показать ] 1
Статус: Offline мастер джедай Регистрация: 19.12.12 Сообщений: 728	1 HD_LED_P Hard disk LED(+) 2 FP PWR/SLP MSG LED(+) 3 HD_LED_N Hard disk LED(-) 4 FP PWR/SLP MSG LED(-) 5 RST_SW_N Reset Switch(-) 6 PWR_SW_P Power Switch(+) 7 RST_SW_P Reset Switch(+) 8 PWR_SW_N Power Switch(-) 9 RSVD Reserved 10 Key No pin http://download.ecs.com.tw/dlfileecs/manua...0-M2%20v2.0.zip Это сообщение отредактировал schmeisser - 21.09.2015 - 15:19
	[^]

Slesaryuga

21.09.2015 - 15:18

Статус: Offline

Приколист

Регистрация: 9.10.13
Сообщений: 364

Цитата (drivert34 @ 21.09.2015 - 18:16)

Из разъемов на последнем фото можно смело исключать (не подключать их нахрен) спикер и леды. Для ресета и пауэра как раз достаточно ножек на плате.

....но было то всё подключено

[^]

ELEA	21.09.2015 - 15:19 [ показать ] 2
Статус: Offline Ярила Регистрация: 29.01.15 Сообщений: 5553	ТС, нижний коннектор.
	[^]

~~alexeyag~~	21.09.2015 - 15:19 [ показать ] 1
Статус: Offline O_o Регистрация: 25.11.11 Сообщений: 3957	где ты такое старье нарыл? )) на сайте элитгруп зайди поищи мануал по модели Это сообщение отредактировал alexeyag - 21.09.2015 - 15:19
	[^]

ftpman

21.09.2015 - 15:19

Статус: Offline

Ярила

Регистрация: 21.02.13
Сообщений: 14042

Цитата (Slesaryuga @ 21.09.2015 - 15:17)

Цитата (KeZz @ 21.09.2015 - 18:16)

На сайте производителя мануал есть по этой материнке, скачай, там и будет расщифровка пинов разьма panel 1

Где производителя смотреть?

мать HT1600 в гугле легко ищется

[^]

ДашинПапа	21.09.2015 - 15:19 [ показать ] 2
Статус: Offline Брат Забрата Регистрация: 24.09.11 Сообщений: 2316	В любой непонятной ситуации- паяй!
	[^]

maxavaill	21.09.2015 - 15:19 [ показать ] 23
Статус: Offline Шутник Регистрация: 10.06.14 Сообщений: 16	там всё написано.
	[^]

skami

21.09.2015 - 15:19

Статус: Offline

Шото как-то такое

Регистрация: 11.04.08
Сообщений: 2730

Цитата (Slesaryuga @ 21.09.2015 - 15:17)

Цитата (KeZz @ 21.09.2015 - 18:16)

На сайте производителя мануал есть по этой материнке, скачай, там и будет расщифровка пинов разьма panel 1

Где производителя смотреть?

http://www.ecs.com.tw/ECSWebSite/Product/P...nID=0&MenuID=24
вот мануал на нее

и кстати да, там все написано.

Это сообщение отредактировал skami - 21.09.2015 - 15:20

[^]
