Вопрос по ремонту колонок

Добра вам народ. Подскажите плиз: есть колонки topdevice td 620b/2.0. после скачка напряжения у многих в доме погорели телики да холодильники, у меня полетели эти колонки. Вышел из строя сам блок питания, на выходе питания нет. Но тут появляется проблема - как определит его данные чтобы заказать новый? Может есть спецы или знающие люди чтобы опознать его...

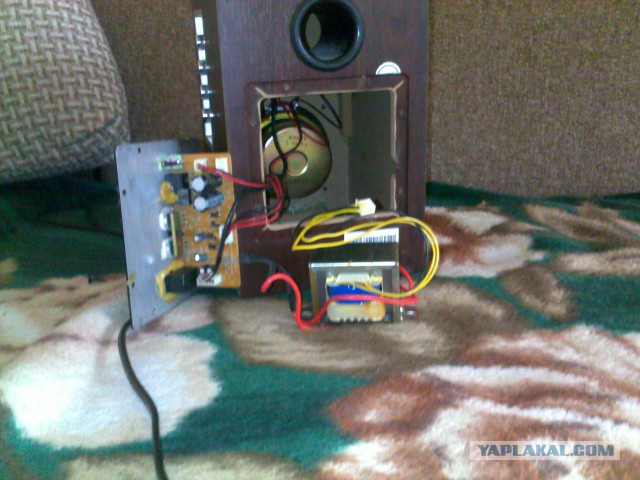

2. разобранная колонка с вынутым содержимым и самим не исправным блоком питания. на выходе у него фишка на 3 контакта

3. сама плата. может поможет в опозновании ибо я сам от элеткрики очень далек...

Аккуратно вскрой первичную обмотку трансформатора. Там будет стоять термо предохранитель. Замкни его. все заработает. Если надо подробнее пиши в личку

Т.С. Попробуй аккуратно(!!!) расковырять первичную обмотку трансформатора( жёлтый провод откуда идёт) - сними изоляцию с обмотки. Мне кажется, что ты можешь обнаружить там "тепловик"- предохранитель, который от тепла разрушается. Перемкнёшь его и будет тебе счастье.

Добавлено в 14:40
О! Пока писал- опередили.

В усилительном тракте производитель использует Ш-образный трансформатор, обеспечивающий биполярное питание ±13 В на 1,2 А.Ищи подобный в радиомагазинах ,причем подойдет любой от ±13 до ±22 В . Ток от 1 до 2 ампер

Это сообщение отредактировал Lonely - 11.04.2015 - 14:55

Сначала надо прозвонить тестером трансформатор. Сейчас в них (поверх обмоток) засовывают термопредохранители, обычно плоские вот такие. Если в первичной обмотке обрыв, то снимаем её изоляцию и достаём лежащую на проводе фиговину. На ней, скорее всего, будет указан ток и температура, по им можно найти аналог. А если любим риск, то можно просто закоротить.

В последний раз во время такого ремонта я раскошелился на варистор и обычный внешний предохранитель на 0,1 А. Теперь тёща в деревне после скачков напряжения просто сама меняет этот предохранитель и меня больше не беспокоит. Китайцы так делать не любят, цена ведь выше получится.

Упс, внимательно рассмотрел фотографию- жёлтый-чёрный , это вторичка! Расковыривай ту обмотку, которая "чёрный-красный"!

Это сообщение отредактировал МореСочи - 11.04.2015 - 14:43

спасибо за советы. сейчас размотаю обмотку

даже если не определишь,
исходи из напряжения питания на больших конденсаторах.после диодного моста. Главное чтоб после моста на кондерах не было напруги выше того что на кондерах.

не стоит думать, что заменить можно только на такое строго напряжение.
там разброс может быть большой.
те 2 микросхемы УНЧ допускают весьма большое напряжение питания.
Кстати глянь название и найди инфу , тогда будет проще

Это сообщение отредактировал vistador - 11.04.2015 - 14:53

Там и усилки вылетели сто пудов , tda 2030 но они дешевые по 40 рублей.

Добавлено в 14:55

Я в такие колонки транс 20 вольт ставил

У подобных колонок трансформатор без предохранителя. Тем более термопредохранитель защищает от пожара, а не от тупорылых электриков, путающих фазу и нетраль. Автор, меняй трансформатор.

народ вскрыл все, но ничего не нашел... дорылся до скруток с самой катушкой... чего делать?

Добавлено в 15:02

а как объяснить человеку в магазине или интернету какой именно трансформатор мне нужен?

купи бу зарядку от ноута 12 вольт, 300 рублей цена
а нет не пойдет там там 2 по 12 , провода,
ну тогда транс максимально большого размера вторичка 2х12-18

Это сообщение отредактировал efgennn - 11.04.2015 - 15:06

так а как вывести питание с зарядки на фишку с 3-мя контактами?

а не нужно ничего объяснять ,стоимость трансформатора нового в магазине сопоставима с ценой данных колонок

Никак.

Добавлено в 15:10
Такой вопрос, там случаем на задней панельке, обычного предохранителя нету? ))

нету))) а очень жаль...

купи два зарядных с выходом 12вольт и током около 1 ампера и соедини их выходы последовательно: минус первого блока питания с плюсом второго. Таким образом у тебя будет +- 12 вольт со средним выводом. Подсоединишь так: чёрный провод-это будет соединение плюса с минусом, ну а те можешь по любому подсоединять. Всё-равно диоды у тебя правильно сработают. И будет тебе счастье.

Всякое устройство, защищаемое предохранителем, как правило сгорает первым, защитив собой предохранитель.

Предохранитель чаще ставится либо в пластиковую резьбовую скрутку в разрыве сетевого провода идущего к первичке, либо не ставится вообще. У меня целая коллекция трансформаторов из акустики, «защитивших» микрухи усилителей, с полностью расплавленными и вытекшими пластиковыми каркасами обмоток. В большинстве предохранителей не было.

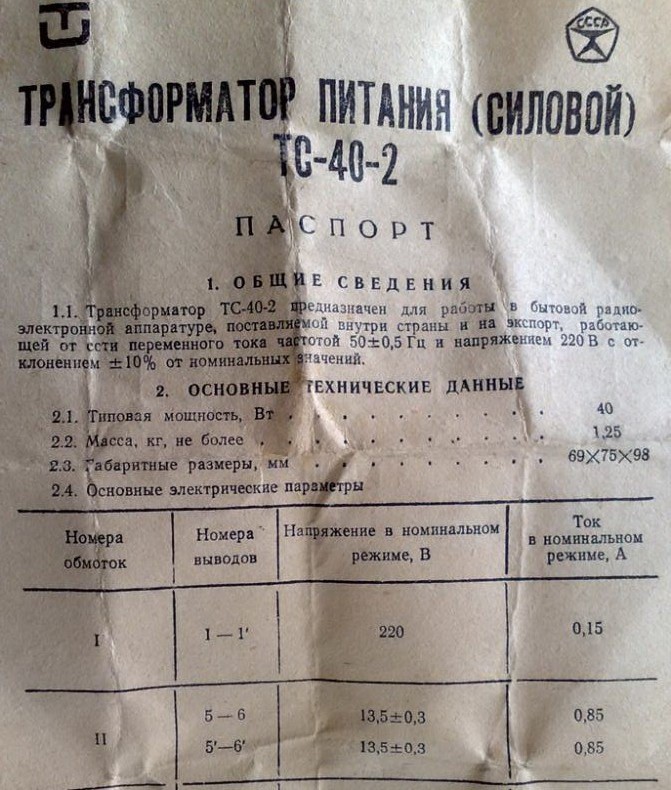

Судя по плате там стоят две обычных тда-шки 2030, или 2050. Я в такие колонки обычно ставил старый добрый советский трансформатор ТС-40-2, распространённый и недорогой, в отличие от китайчатины, которая частенько гудит и греется докрасна даже на холостом включении — работает абсолютно тихо и лишь немного теплеет после хорошей дискотеки на всю громкость.

Это сообщение отредактировал Chiefmeister - 11.04.2015 - 15:48

большое спасибо)) завтра поеду в магазин.

Такого вполне достаточно. http://www.chipdip.ru/product/tp1208t/

1 ампер очень мало , 2 зарядника от ноута по 3.5 ампер норм будет

не мучайся ,купи на авито бу за 1000 подобные ,сэкономишь и время и нервы

они вообще петь не будут , чего советуешь , ток на эти микрухи надо не менее 2 ампера на канал
