Вопрос электронщикам и электрикам

Имеется устройство (привод гаражной двери), которое при включении щёлкает, но не выполняет работу (должен запуститься мотор). Дружеская затрещина помогает устройству таки включиться и некоторое время работать, но потом снова просит ёбнуть по нему, как по старому доброму советскому телевизору, чтоб оно работало.

Про разборке на плате нашёл 2 реле, которые включил в подозреваемые, но проверить на плате не смог, потому как по закону подлости в разобранном виде оно работает, а в собранном виде к ним не подобраться. И после сборки работает, но не всегда, иногда надо бить по нему. Посмотрите на плату, видите ли вы какие-то ещё элементы кроме 2 реле ALZ12B12 (к примеру электролитический конденсатор) которые следовало бы включить в подозреваемые?

Тут не всё так однозначно.Может,так,а может эдак...

Размещено через приложение ЯПлакалъ

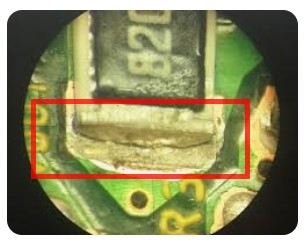

Посмотри внимательно на пайку , возможно трещина от сырости образовалась , надо пропаять ее.

Вот так это выглядит

Это сообщение отредактировал Jnker - 25.03.2025 - 11:45

Тоько реле , и меняй оба сразу

Да на плате ппц сколько всего, я всех подозреваю

Размещено через приложение ЯПлакалъ

Контакт на предохранителе. Надо поставить жучок и включить. Обычный дымок с резким запахом укажет на неисправность лишнего элемента :)
зы: понял, шутить нельзя, ресурс не для развлекухи и шуток, так что пойду развлекаться на профильные сайты. Там, походу, повеселей будет... :)

Это сообщение отредактировал R0mul - 25.03.2025 - 11:47

Меняй реле,и будет счастье, вот этот уже разломанный, весь мозг вытрахал в котле

Размещено через приложение ЯПлакалъ

Либо контакты реле, либо плохое соединение клеммника.
Кондер скорее всего не при чем.
Реле поменяй просто.

Это сообщение отредактировал Typografy - 25.03.2025 - 11:51

Надо пропаять места вывода на плату или поменять колодки, куда вставляются реле.

Похоже на кольцевые трещины в пайке. Либо трещина в дорожке.

Конденсатор тоже поменяй. Электролиты часто являются причиной всяких фокусов

Размещено через приложение ЯПлакалъ

Если реле двигателя щёлкает, но, мотор совсем не крутится, то, электролитический большой конденсатор, думается, не при чём.

Кондёр живой 90%. Бошка не вспучена

Размещено через приложение ЯПлакалъ

Измерь напряжение на контакте выходящем из реле и на управлении, если от удара появляется или повышается ток управления то смотри микросхему 8 лапок и транзисторы, а если на выходе из реле ток появляется при ударе то реле под замену

Размещено через приложение ЯПлакалъ

Подгоревшие контакты реле. Если сможешь - чисть наждачкой, но быстрее перепаять полностью релюхи.

Качаем мобильное приложение ЯП

Если срабатывает от щелчка, то скорее всего проблема в контактах релюшки, как вы и писали. Как вариант для проверки можно подпаять и вывести провода снизу платы до сборки

Размещено через приложение ЯПлакалъ

Если с реле идёт напрямую на мотор (без промежуточного пускателя) то весьма возможно, что контакты реле подгорели. Либо где то "холодная" пайка. Это не так просто выявить, нужно всё осмотреть и подозрительные места потыкать паяльником.

Плата двусторонняя с металлизацией, там почти невероятно образование трещин пайки, тем более, видимых.
Реле, вроде, фирменные стоят.
Клеммники?

У этих реле съемная верхняя крышка (там две защелки). Когда снимешь можно тонкой наждачкой зачистить контакты обуглившиеся. Этим снимешь подозрения на сами реле. Если не поможет: копать дальше.

Пропаяй все точки или плату поменяй, я думаю на али она тыщу стоит.

Размещено через приложение ЯПлакалъ

Вижу 3 оптопары - уверен, что механически шторки нормально закрывают/открывают в нужное время и пинком не смещаются как раз на необходимый зазор?

Реле - откровенно слабоватые. Прозвонить бы их для начала.

Судя по щелчкам и включению "дружескими затрещинами" - действительно похоже на проблему с реле. Надо их звонить - проверять очень много раз, пока не покажет что-то (есть контакт или нет контакта).

Это сообщение отредактировал НУНЕНАДО - 25.03.2025 - 11:50

Увы, тут на месте разбираться надобно.
Может залипает где-то, может наоборот неконтакт. Проверяй пайку элементов (фото обратной стороны нам не показали), окислы поищи.
Если ничего не найдёшь придётся пытаться проявить проблему и снимать замеры с платы в процессе. Там уже яснее будет.
Ну или махни релюхи (и кондёр) на удачу. Может проканает.

Размещено через приложение ЯПлакалъ

Меняй реле
Какие еще могут быть вопросы

Это сообщение отредактировал alexrevda - 25.03.2025 - 11:52
