Корпус с масляным охлаждением компонентов, DIY или Сделай Сам

6 фото + 2 видео

Давно мечтал собрать нечто подобное, но не было повода.
Недавно начал экспериментировать с майнингом на разных видеокартах в разных корпусах. Пришел к выводу, что меньше всего карты высокого уровня греются без корпуса.
Но при установке нескольких карт уровня 7950/7970 приходится городить сверху вентиляторы — конструкция хлипкая, шумная и занимает много места.

Пробовал серверные корпуса — 1U и 4U. Шумят так, что глохнешь, а охлаждают не очень эффективно — пара карт уровня FirePro V9800 и S10000 перегревались на штатных частотах уже через 10 минут. При достижении 100 градусов станция зависала. Да и работать на таких температурах не безопасно. Для достижения стабильности в таких условиях приходилось снижать нагрузку на четверть, что шума и жара не убавляло, а эффективности — напротив. О шуме я не думал — оборудование стояло в серверной, а вот терморежим проседал, несмотря на работающие кондиционеры и кулера на полную мощность.

Задумка состояла в том, чтобы собрать на базе аквариума системный блок и обеспечить равномерный теплообмен всех внутренних компонентов за счет заполнения аквариума маслом.
Начал с аквариума — притащил на работу 30-литровый аквариум, с расчетом на то, чтобы небольшой был и комплектуха вместилась. Корпус взял самый простой Midi-tower, высверлил у него все заклепки и разобрал каркас — оставил лишь место под материнскую плату и целиком заднюю панель.
Остальную комплектуху собирал с миру по нитке — все таки в DEPO Computers работаю. Хоть коллеги и скептически отнеслись к моей затее, но все же жертвовали железо «на убой», видимо ради интереса.

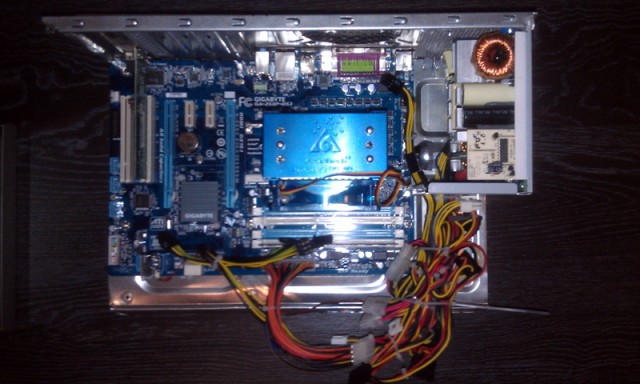

Так насобирал полный комплект комплектующих — материнку с процессором установил без проблем. С блоком питания пришлось повозиться — на штатных креплениях не влезал в аквариум, пришлось разобрать и прикрутить поближе к матплате на саморезы. Через полчаса работы слесарными ножницами платформа вмещалась в аквариум. Кулер на процессор взял покрасивей — с подсветкой, хотя и без него можно было обойтись, т.к. процессор был самый слабенький и нагреться выше 30 градусов физически не мог. Видеокарту FirePro V9800 пришлось разобрать, но не полностью — снял только кожух, а радиатор и вентилятор оставил.

В качестве накопителя выбрал SATA DOM на 8Гб (за что потом поплатился). Ну вроде всё — можно заливаться (ОСью) и заливаться (маслом). С операционкой возникли проблемы, т.к. все дистрибутивы Win 7 и Win 8 не хотели ставиться на DOM-модуль. Требовали не меньше 8Гб дискового пространства а на моем диске было лишь 7,5 Гига полезного объема. Остановился на XP. Дело было вечером пятницы, так что настройку системы решил оставить на потом. Забрал все домой, по пути купив 25 литров подсолнечного рафинированного масла — самый бюджетный вариант получился.
Дома все собрал воедино, доработал крышку аквариума — добавил кнопки reset, power, индикацию диска и USB-порты. Надо было проверить майнинг на сухую....., но руки чесались залить поскорей всё маслом.

другой ракурс

И залил.

Потом только выяснилось, что майнер не видит видеокарту под XP. Пришлось вынимать конструкцию из масла и подрубать HDD (спасибо сыну — помог). Не смотря на то, что все разъемы были в масле (и питание и SATA) диск определился без проблем и Win 8 стала за 10 минут.
Тестировать решил в разогнанном режиме — выставил частоту видеопроцессора на максимально работающий предел — 1000 МГц (при штатной 850). Производительность майнинга выросла на 20%, температура с 66 градусов поползла вверх. Я засёк время.

Через час работы на пределе возможностей видеокарта нагрелась до 79 градусов (при воздушном охлаждении температура ушла бы за сотню уже после 10 минут работы). И это в полной тишине! Масло в аквариуме прогрелось в среднем до 53-58 градусов.

Я счёл это нехорошим признаком, и сделал вывод, что с пассивным охлаждением система несовершенна. Надо пробовать как-то охлаждать масло. Но это уже другая история, когда доберусь — не знаю, надо раздобыть помпу с радиатором.

Единственный вывод, который я сделал — это самое эффективное, бесшумное и, наряду с этим, бюджетное решение охлаждения систем с тепловыделением свыше 500 Вт. Аквариум мне обошелся в две тысячи рублей, масло в тысячу. На помпу и радиатор с тихим вентилятором уйдет, возможно, еще столько же. Но, в дополнение ко всей эффективности, я получил необычный экспонат, которым можно украсить рабочий стол.

За предоставленную комплектуху хочу поблагодарить коллег: Антона Л., Андрея Г., Володю Б., ну и Алёшу Г.

Дополнение после чтения комментариев:
Я пытался собрать бюджетный тестовый стенд для проверки работы технологии. Масло выбрал подсолнечное исходя из бюджета. Теперь, когда все работает, можно использовать более подходяще масло.

© Хабра

ахуеть ! Сколько замена масла будет стоить ?
p.s Автор конечно мастер , нет слов .

Это сообщение отредактировал brut1k - 27.05.2013 - 12:37

Это просто шедеврально!
цепь охлаждения надо еще замкнутую,не хватает криостата

Это сообщение отредактировал katani - 27.05.2013 - 12:37

А можно использовать в место масла "сухую воду"?


Novec 1230 (Хладон ФК-5-1-12) — жидкость без цвета и запаха, иногда называемая «сухой водой».

Химическая формула — CF3CF2C(O)CF(CF3)2 (перфтор(этил-изопропилкетон), шестиуглеродное вещество, разряд фторированный кетон.

Получена корпорацией 3M в ходе изысканий по замене хладона 114 (запрещенного в 1993 году). Впервые продемонстрирована в 2004 году.

Температура кипения: 49 °C
Давление насыщенного пара при 25 °C: 40,4 КПа
Теплота парообразования: 95 КДж/кг
Крайне слабые молекулярные связи
Не проводит электрический ток
Молекула распадается под действием ультрафиолета

spok2003
какое масло льешь?

уже не в первый раз так делают.
давным давно читал

19 литров умножай на стоимость подсолнечного масла. Чо курил этот инженер перед тем как залить туда подсолнечное масло так и осталось загадкой

Подсолнечное !?
ТС,через месяц почём олифу продашь?

кулеры превращаются в масломешалки

А накидал бы сливочного кусками - проблем было бы меньше.

Можно ещё рыбок запустить.

Хороший мангал. Картошку фри кидай.

я представляю во что превратится это масло спустя пол-года, в условиях нашей запыленности

плять трансформаторное надо

вывести трубки с радиаторами просто в боковые стенки сверху и снизу - за счет конвекции масло будет само гулять. На радиаторы можно повестить вентилятор. Подсолнечное скоро загустеет. Нужно трансформаторное, но оно гигроскопично, поэтому надо делать герметично, а внутрь сунуть пакет с силикогелем. А еще расширительный бачек и газовое РЕЛЕ. ))))) Вообще я давно представлял себе, как бы это запилить, но ты оказался смелее меня)))

Это сообщение отредактировал metrogil - 27.05.2013 - 12:45

жирный какой компутер, а разве подсолнечное масло не будет денатурировать при нагреве? осаждаясь твердой налётной взвесью, или температура мала? Я понимаю что далее будет использоваться другое масло, просто интересно, как афтор будет железяки от подсолнечного отмывать.

Подсолнечное нельзя лить, оно прогоркнет и начнет все склеивать. Любое автомобильное надо, хотя бы самую дешевую минералку. Еще желательно в аквариуме слив для масла сделать, на всякий случай.

Блендер. С таймером )) Гонять масло... Или обычный пузырьковый аэратор воткни от аквариума )))

Зверь машина!!!! Туда еще чебуреков закинуть

Клееный аквариум на 30л рублей 300-450 будет стоит. А зачем там вентили оставил. Мне кажется они стуканут через пару месяцев. Нет?
