Делаем сами колонки на динамиках Visaton

45 пикчей отсюда http://studio-fan.ucoz.ru

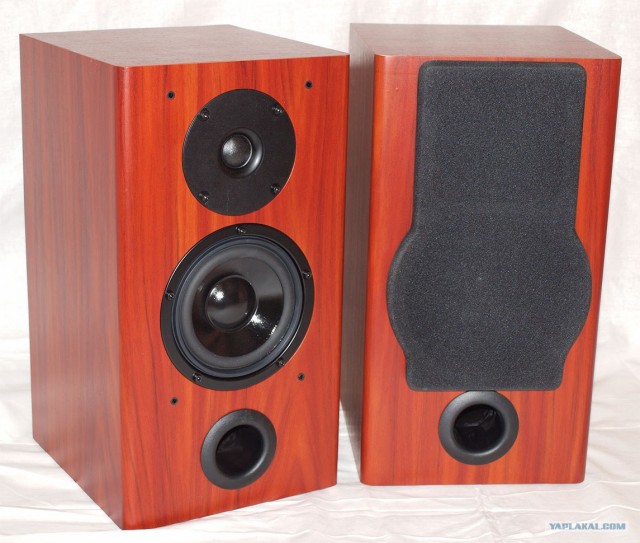

Колонки на динамиках Visaton

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
greml1nes
7.11.2012 - 17:14
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Задача проста только на первый взгляд, сложна в исполнении во всех проявлениях, но двигало желание создать не ширпотребовский вариант китайского производства, а качественный настоящий HiFi в тоже время на не дорогих динамических головках. Выбор пал на компанию Visaton, это доступные немецкие динамики с возможностью купить в Москве.

1. Моя цель это создать тыловые колонки для ДК (домашнего кинотеатра) но конструктивно они с 100% гарантией могут использоваться, и как малые фронты для иных мультимедийных нужд.Это будут 2х полосные колонки с частотной характеристикой 45Hz…20,5KHz и с частотами среза 3300Hz (СЧ\НЧ) и 3000Hz (ВЧ).

2. Кроссовер будет выполнен на не дорогих металлопленочных конденсаторах, катушки индуктивности и резисторы компании Jantzen Audio. Всё это будет размещаться на печатной плате.

3. В качестве материала ящиков использована фанера толщиной 18мм. Габаритные размеры колонки 396х216х236мм. (В.Ш.Г), объем 13 литров, вес собранной колонки 6кг.

4. Клей буду использовать Titebond Original Wood Glue, рекомендую.

5. Для расчета ящика воспользуюсь программой BassBox 6 Pro

6. Для расчета кроссовера воспользуюсь программой X·over 3 Pro

7. Использую динамики W 130 S 4 OHM (СЧ\НЧ) и SC 10 N/8 OHM (ВЧ)


Кстати Вы видите, что диффузор динамика W 130 S 4 OHM блестящий это бумага пропитанная, вот пропитка и блестит, но только с лицевой стороны.


На фото коробочки, так они продаются.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:15
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
W 130S/4Ohm
SC 10N/8Omh

Труба фазоинвертора Intertechnik BR SL 45

Крепеж для защитных сеток Intertechnik RH 6

Ткань акустическая Audiomania 101-14 (черная)
8. Понеслась...

Заранее делаю из ДВП(оргалит) шаблоны для распорок и защитных сеток.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:18
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Покупаю фанеру и по чертежам отпиливаю детали, я пилил ручной циркулярной пилой, по шине идеально ровно выходит, а диск имеет 36 зубиков, чтобы не было сколов фанеры при распиле.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:18
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Напилил дрова.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:19
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
И фрезеровал пазы в деталях для соединения друг с другом.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:20
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Проверяю стыковки деталей ящиков.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:21
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Проверяю стыковки деталей ящиков.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:21
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Фрезерую отверстия для динамиков и терминала. Циркуль для фрезера самодельный, тоже из фанеры сделан. Фрезерую не до конца, так мне удобней и стол цел и сохраняется поверхность доски для фрезерования других отверстий, а далее лобзиком по центру фрезерованного паза отпиливаю "блинчик" и фрезером с помощью копировальной фрезы завершаю работу.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:23
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
это к верхней пикче

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:24
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Закругляю края у отверстий с обратной стороны.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:24
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Приклеиваю поэтапно каждую стенку, но собираю колонку полностью даже ради одной стенки.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:24
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
В качестве дополнительных ребер жесткости использую штапик оконный.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:25
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Далее внутри обклеиваю ватином. Заранее нарезанный. Помимо ватина в ящики в верхнею часть, выше распорки, запихнул кусок синтипона. Но это когда будет полностью собрана колонка.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:25
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
к верхней пикче

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:25
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Фазоинверторная труба слишком длинная, отрезаю лишнее на токарном станке, так сохраняется точность отреза, ФИ настроен на 45Hz.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:26
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
к верхней пикче

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:26
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
к верхней пикче

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:27
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
к верхней пикче

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:27
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Когда ящик склеен, обрабатываю заподлицо края фрезером с помощью копировальной фрезы с верхним подшипником, и далее шлифовальной машинкой выравниваю на чистовую, а также закругляю передние грани.

Кстати как видно на фото я прикладываю кусочки фанерок под лапки струбцины для того, чтоб не порвало, расщепило материал ящика.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:28
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
Ящик готов, обклеиваю его самоклеющейся пленкой с имитацией структуры дерева, в данном случае махагони.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:28
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
С помощью фена и резиново валика, как клею, так и загибаю края пленки, далее отрезаю пленку канцелярским ножом.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:28
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
После отрезания лишних кусков шкурю, шлифую грани наждачной бумагой зерно 360.

Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:29
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
к верхней пикче


Колонки на динамиках Visaton

[^]
greml1nes
7.11.2012 - 17:29
Статус: Offline


Приколист

Регистрация: 29.09.12
Сообщений: 327
к верхней пикче

Колонки на динамиках Visaton

[^]
