Дела гаражные

[ Версия для печати ]


Страницы: (6) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~Fluorine~~	18.07.2014 - 11:01 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	370 Сегодняшний день прошёл под девизом "Один на всех и все на одного".  Буквально вчера или позавчера, когда пилил планки, в очередной раз проклинал провода. В процессе пиления, использовал три инструмента: ручная дисковая пила, болгарка и электролобзик.  Так вот, шнуры питания этих трёх интрументов успевали запутаться через час работы.   38 фото. Картина выглядела примерно так:
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

~~Fluorine~~	18.07.2014 - 11:02 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Вчерашней ночью, в очередно раз бороздя просторы интернета в поисках интересных решений по хранению некоторых инструментов и расходников к ним, случайно наткнулся на эту фотографию (потом нашёл статью автора). Интересная идея, подумалось мне. И мгновенно у меня созрела подобная идея. Решение на картинке хорошее, но разъёмы не фиксируются. В процессе работы всякое бывает (я часто наступаю на провода, например). Нужно было решение с фиксацией.
	[^]

~~Fluorine~~	18.07.2014 - 11:02 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Начал шерстить интернет на предмет различных коннекторов и через 5 минут пришло второе озарение — Speakon! Спиконы применяются в профессиональной концертной среде, ими подключают акустические системы к усилителям. Знакомьтесь — PowerCon!
	[^]

~~Fluorine~~	18.07.2014 - 11:02 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Штучки дорогие, но они своего стоят. Проверено опытом. Я не знал наверняка, смогу ли вмонтировать гнёзда внутрь корпусов всех инструментов. В крайнем случае, если не будет получаться, решил, что сделаю как на картинке, которую нашёл. Итак, первым пациентом, которого я решил препарировать — дрель. Разбираем и видим следующую картину.
	[^]

~~Fluorine~~	18.07.2014 - 11:03 [ показать ]

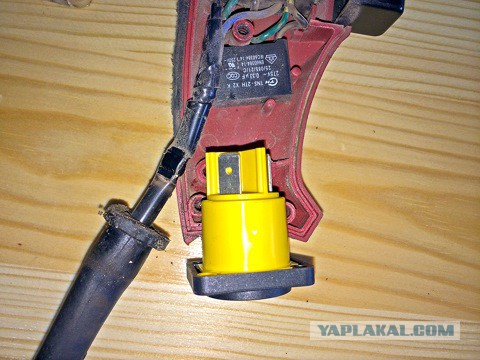

Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Примеряем разъём. Хм, если чуть его модифицировать, то можно впихнуть. Придётся с двух боков чуть-чуть выбрать пластик корпуса, чтобы прошли шурупы, скрепляющие две половинки корпуса дрели.
	[^]

~~Fluorine~~	18.07.2014 - 11:03 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Из одной половинки корпуса придётся удалить всё лишнее (обведено жёлтым).
	[^]

~~Fluorine~~	18.07.2014 - 11:03 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Начал модернизацию с другой половинки, где нет площадки для фиксации входящего кабеля питания.
	[^]

~~Fluorine~~	18.07.2014 - 11:03 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Выбрал, как и планировал, с боков корпуса разъёма небольшие углубления.
	[^]

~~Fluorine~~	18.07.2014 - 11:03 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Примеряем. Шурупы должны пройти.
	[^]

~~Fluorine~~	18.07.2014 - 11:04 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Тщательно вырезаем всё лишнее. Подгонка до миллиметра. Вроде готово.
	[^]

~~Fluorine~~	18.07.2014 - 11:04 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Всё. Лишнее выбрано. Отверстие для коннектора сделал чуть-чуть меньшего диаметра, чтобы две половинки корпуса дрели зажимали разъём.
	[^]

~~Fluorine~~	18.07.2014 - 11:04 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Обрезал штатные провода и обжал клеммы. Хотел сначала паять, но потом передумал. В гараже много различных клемм осталось от инсталляций.
	[^]

~~Fluorine~~	18.07.2014 - 11:04 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Жирно, не жалея, смазал клеммы специальной диэлектрической смазкой. Она защищает контакты от коррозии, действует против искрообразования.
	[^]

~~Fluorine~~	18.07.2014 - 11:04 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Собрал. Первый готов!
	[^]

~~Fluorine~~	18.07.2014 - 11:04 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Еще.
	[^]

~~Fluorine~~	18.07.2014 - 11:05 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Весьма непривычно видеть дрель без выходящего из рукояти шнурка.
	[^]

~~Fluorine~~	18.07.2014 - 11:05 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Примерил кабельную "маму". Смотрится изумительно.
	[^]

~~Fluorine~~	18.07.2014 - 11:05 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Долго рылся в поисках подходящих шурупчиков, чтобы зафиксировать сам разъём и прикрутить к нему крышечку. Нашёл только один. Не очень подходящий по длинне. Потом переделаю узел.
	[^]

~~Fluorine~~	18.07.2014 - 11:05 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Следующей была УШМ (она же "болгарка"). Снимаем кожух-ручку.
	[^]

~~Fluorine~~	18.07.2014 - 11:05 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Кое-что придётся подрезать. Но только одну часть. С обратной стороны рычаг кнопки пуска/остановки УШМ.
	[^]

~~Fluorine~~	18.07.2014 - 11:06 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Надеваем кожух без кабеля и без кабельного ввода. Смотрим, что можно и до какой степени можно отпилить. Угум-с, понятно!
	[^]

~~Fluorine~~	18.07.2014 - 11:06 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Примеряем разъём. Отверстие в кожухе достаточно большое, около 22 мм, а нужно 23-23.5 мм (корпус разъёма имеет лёгкую конусность).
	[^]

~~Fluorine~~	18.07.2014 - 11:06 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Взял конусное сверло и за несколько секунд чисто рассверлил до 22 мм. Дальше Дремелем с фрезой.
	[^]

~~Fluorine~~	18.07.2014 - 11:06 [ показать ]

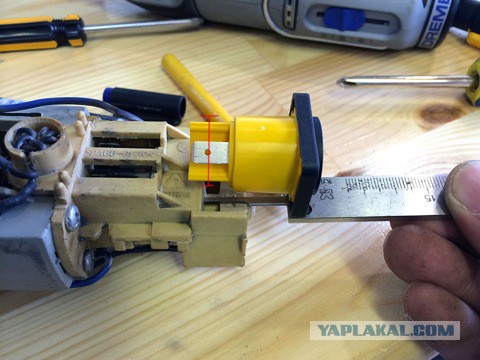

Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Снова производим замеры. Как видно из нижеследующей фото, коннектор всё ещё длинный, а дальше отпиливать нельзя (помним о рычаге пуск/стоп). Значит отпиливаем часть коннектора.
	[^]

~~Fluorine~~	18.07.2014 - 11:06 [ показать ]
Статус: Offline Think different Регистрация: 17.07.14 Сообщений: 0	Сказано — сделано.
	[^]
