Мозаичные торцовки с шотландской клеткой. Сделай сам

Привет ЯПовским мастеровым и всем интересующимся столярной тематикой.
Сегодня вы снова у меня в гостях, в моей хоббийной мастерской в гараже, и я вам расскажу вторую часть повести о том, как я делал мозаичные торцовые доски. На этот раз рисунок решено было немного усложнить и выполнить из трех контрастных сортов дерева, а набор по задумке должен был напоминать рисунок шотландской клетки, что-то типа такого:

Будет 25 картинок

Как всегда, вдохновителем работ послужила моя благоверная, которой очень понравилась подаренная мной ранее доска с шахматным рисунком – отчет об ее изготовлении можно посмотреть вот тут: http://www.yaplakal.com/forum46/topic1853518.html
Было много охов и ахов, и все подружки обзавидовались, а что еще нужно девушкам для полного счастья? Ну вот она значит и ляпнула, что мой типа (это я, то бишь), может таких еще наделать как нефиг делать. Ну и спустили мне сверху заказ, чтобы ответить за базар. А я чего? Я под это дело выпросил себе ленточную пилу. И ведь заказали – 15 ноября должны доставить. Но пила-пилой, ее еще только когда привезут, и когда я ее еще освою, а заказ надо было выполнять уже сейчас.

На местной лесопилке удалось разжиться короткими обрезками ценных пород: темный – грецкий орех, средних тонов – красный дуб, и светлый – глазковый клен. Лирическое отступление: никогда не берите глазковый клен на торцовые доски. Глазков на торцовой поверхности вы все равно не увидите, все уйдет в клеевой шов, а стоит такой клен раза в два-три дороже. Берите обычный сахарный клен подешевле, и будет вам счастье!

Доски были около 22 мм толщиной с одной фугованной пластью, и одной чистой кромкой. Проверяем кромку на отсутствие кривизны и винтов – вроде все в пределах нормы. Рейсмусуем вторую пласть по толщине 19 мм.

Это сообщение отредактировал whatze - 5.11.2018 - 19:18

На распиловочнике вдоль ровной кромки нарезаем доски на ламели шириной 25 мм.

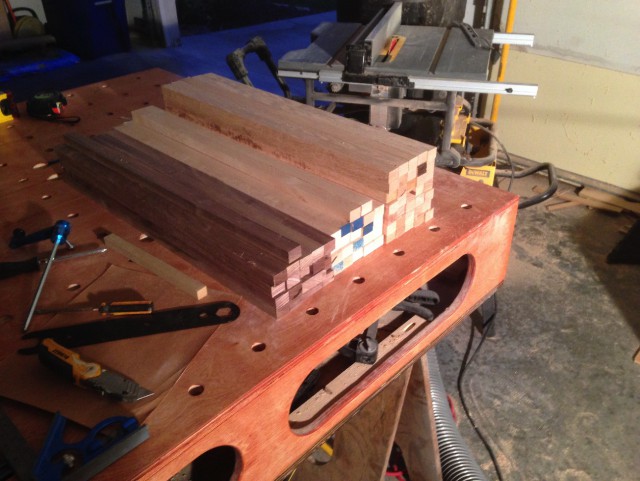

Получаем вот такой набор ламелей. Ореха и клена – чуть поменьше, дуба – чуть побольше.

Набираем щиты, склеивая ламельки третьим (зеленым) тайтбондом. Это важно, так как этот клей влагостойкий и нетоксичный. Его можно использовать в прямом контакте с пищей. Чередуем виды дерева по цвету, чтобы получились полосатые матрасики.

Я склеил два щита клен-дуб (девять ламелей кленовых, восемь дубовых) и два дуб-орех (девять дубовых и восемь ореховых).

Дальше надо выравнивать щиты. Мой верный рейсмус начал полосить, так что пришлось переворачивать ножи.

Рейсмусуем щиты с двух сторон, вгоняя в толщину 19 мм.

Шлифуем и торцуем. Нарезаем поперек на ламели шириной 38 мм – на торцовочной каретке по упору.

Получаем наборы для четырех досок. В наборе чередуем ламельки разных типов – клен/дуб и дуб/орех.

Склеиваем торцовые щиты.

Рейсмусуем их по толщине и шлифуем грубо. Работа шумная и пыльная, поэтому пользуемся средствами индивидуальной защиты – а то легкие не казенные, глаза и уши - тоже )))

Это сообщение отредактировал whatze - 5.11.2018 - 18:51

Зато получается вот такая красота.

А тут сын пришел с заказом тоже, понадобился ему то ли меч то ли кинжал для какого-то персонажа, с которым он играет. Ланселот, по моему. Или король Артур? Значит это мне Эскалибур заказали, вот оно как. Я не ножевик, но тут на ЯПе кой-чего насмотрелся. Тем более дуб – не сталь, обрабатывается легко. Отпилил планочку, вырезал по форме, да заточил на гриндере. Гарду приладил из ореха. Даже дол сделал резцом. 20 минут работы, зато дите довольно)))). Навершия у меча нет, чтобы в руку персонажу вставлять.

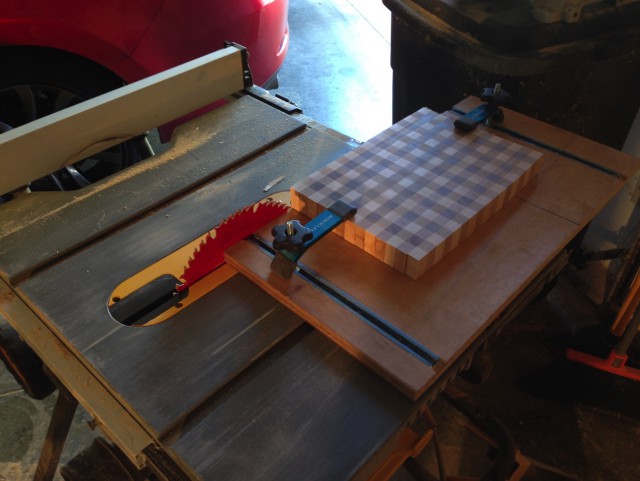

Но вернемся к доскам. Теперь их надо обрезать по кромкам. Первую кромку выравниваем на панельной каретке

Вторую создаем параллельно ей по упору

И две кромки – перпендикулярно на торцовочной каретке. Теперь у нас есть идеальный прямоугольник.

На фрезерном столе фрезой-грибком выбираем выемки для захвата доски.

И маленьким грибком – канавку для стока жидкости вдоль периметра доски. Тут чуть-чуть прокосячил с выставлением упоров-ограничителей, поэтому потом пришлось шлифовать сильнее чем хотелось бы. Ну ладно, не косячит тот, кто ничего не делает, в следующий раз буду умнее.

Шлифуем доски еще раз, доводя гритность до 320. На торцовой поверхности это уже смотрится как зеркало ))))

Сутки купаем в минеральном масле (очищенное вазелиновое для фармацевтики). При погружении доски в масло, из нее выходит столько воздуха, что масло пузырится шипит как бокал с шампанским.

Через сутки достаем, вытираем насухо и вылеживаем, пока масло перестанет сочиться. Затем натираем пчелиным воском (в смеси с кокосовым маслом для размягчения) и полируем с помощью полировальной машинки для авто.

По углам доски высверливаем глухие отверстия под шурупы, и привинчиваем прозрачные пластиковые ножки. Ножки – с нескользящей нижней поверхностью, шурупы – из нержавейки.

Получается что-то вот такое. Одну доску с таким рисунком жена решила оставить себе, так что удалось опробовать ее в деле. Вот пока и все, обсуждаем, критикуем, задаем вопросы, даем советы, хвастаемся своими поделками.
