В начале были вот эти две полоски металла.
Нет конечно, прежде была мысль; ,,хачуууу пресс для яблок" - ибо яблок этих просто горы ежегодно. И я принялся искать нержавейку.

33 картинки.

Как я прессовал

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
olehhh06
29.10.2018 - 12:21
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

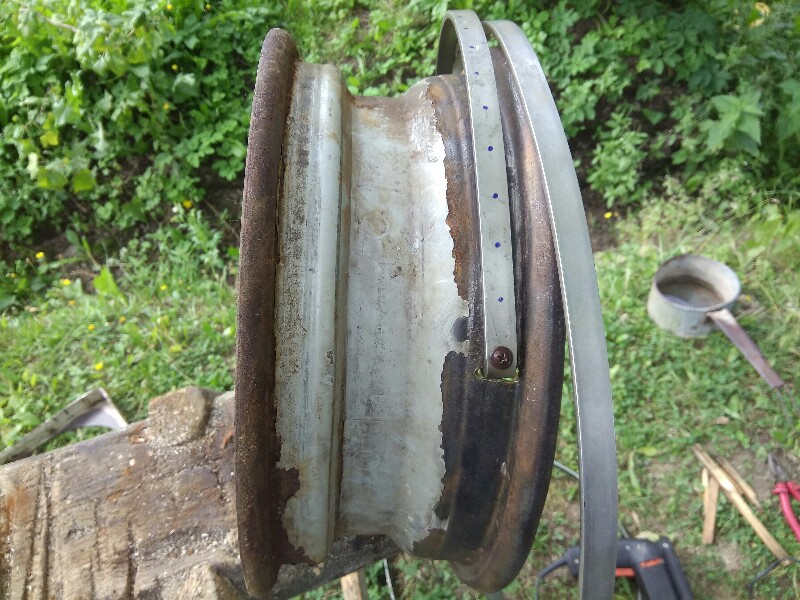

2. Выходные на даче ознаменовались поиском лекала для изготовления обручей для корзины для пресса. (3 для, во как закрутил. А уж сколько было ,,бля" при поисках...). Но всё всегда заканчивается и вот такое было найдено в закромах родственника, спасибо ему за это. А пальцем я указываю на отверстие в которое вставляю согнутый под 90° конец полосы.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:22
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
3. Попытки вручную закрепить и прокатать полосы не увенчались успехом, поэтому струбцины приходят на помощь.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:23
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
4. Ну и саморезы тоже. Также заране произвожу разметку мест под отверстия. На два обода их, отверстий, более 80. И вот что я вам скажу, сверлите их на прямых полосах, я, к сожалению,поступил опрометчиво и мучался два дня и 6 свёрел прямо на диске.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:24
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

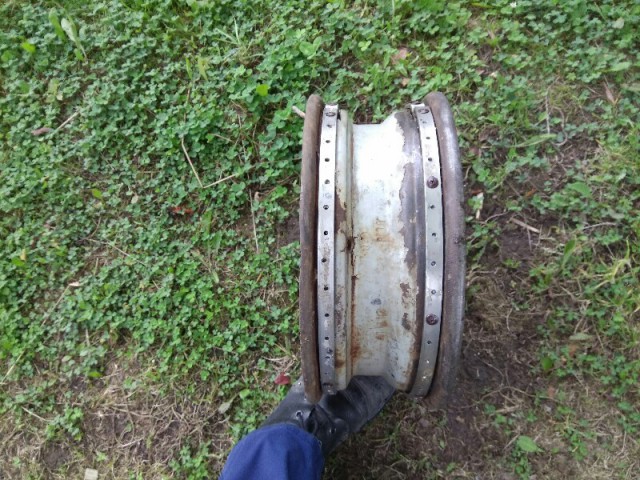

5. Вот что вышло. Свёрла постоянно ломались и я их правил и подтачивал.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:25
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
6. Полосы ни за что не желали принимать круглую форму нужного мне диаметра и превращаться в обода.Поэтому на следующий год я планирую сделать трубогиб , тем более тут на сайте масса примеров. Я принял решение прокалить железяки. Помогло не сильно, видимо температура явно маловата, а кузнечного горна у меня нет. Но всё же некоторый эффект был достигнут и то хорошо.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:25
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

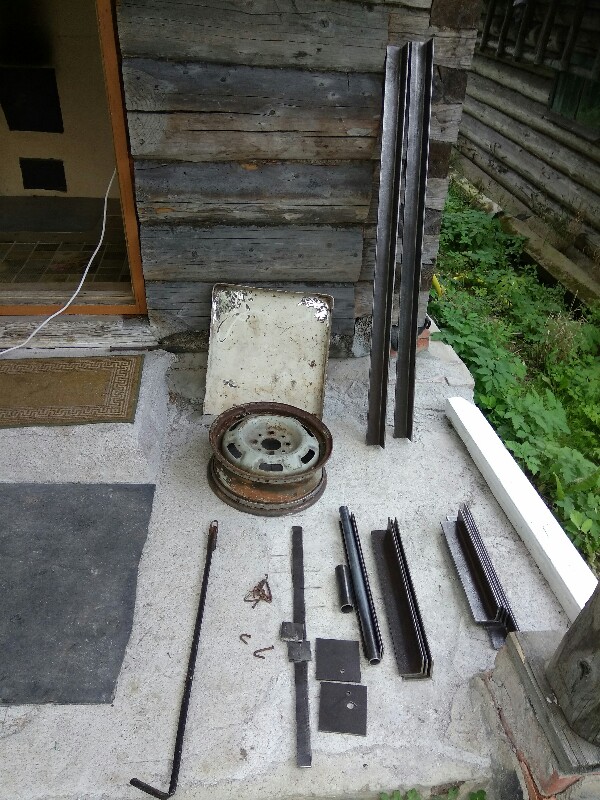

7. Все детали пресса были найдены в закромах, очищены кордщеткой ( передаю привет Ungydrid https://www.yaplakal.com/members/member42706.html - который в моём прежнем посте https://www.yaplakal.com/forum2/topic1807842.html обратил внимание на неисправность в слове - я исправился gentel.gif ), как всегда попутно были сделаны всякие необходимые в хозяйстве вещи.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:28
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
8. Эта штука пошла к мангалу из прошлого поста. В составе: полоса от уголка, сами уголки сзади полосы для подвески и гвозди.


Как я прессовал

[^]
olehhh06
29.10.2018 - 12:29
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
9. Теперь всё висит, а не валяется.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:30
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
10. Пресс в полном виде.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:30
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

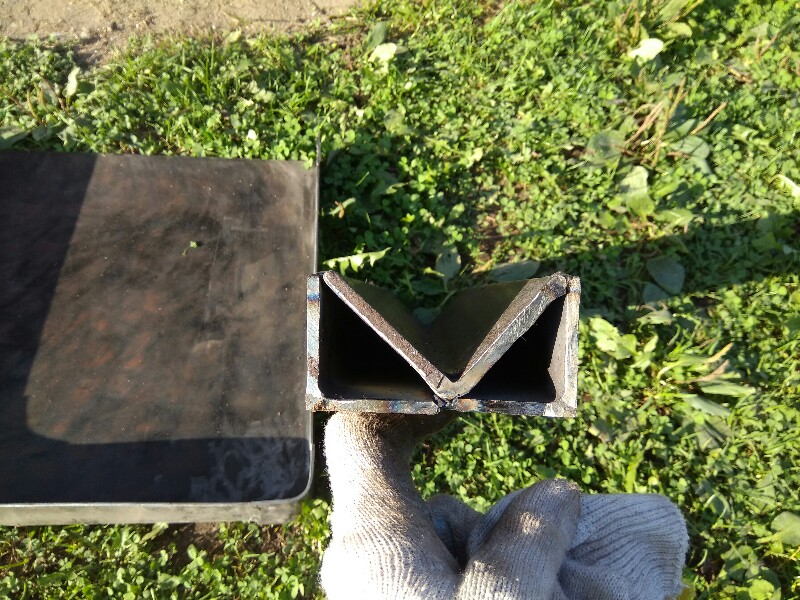

11. Так был сделан верхний упор. Использованы три уголка. Подобная схема полностью себя оправдала. Домкрат 10т. держит легко, без прогибов и деформаций.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:31
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

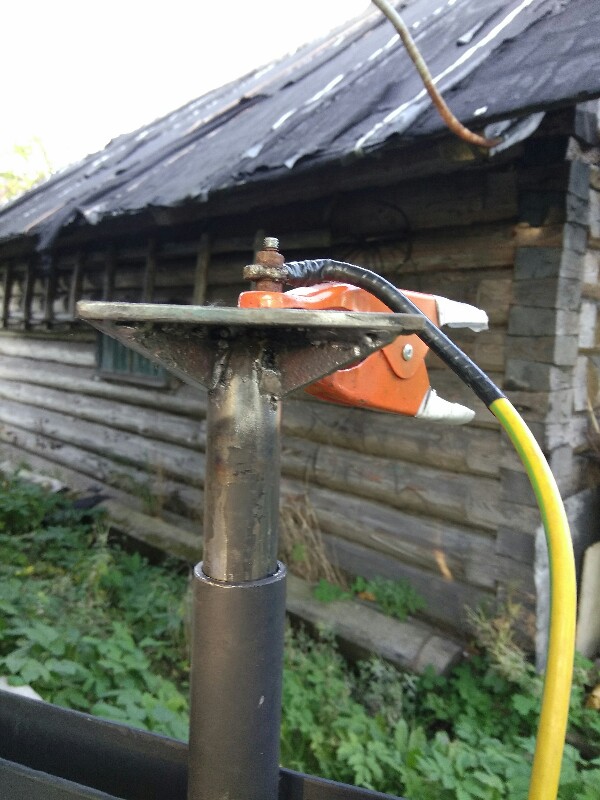

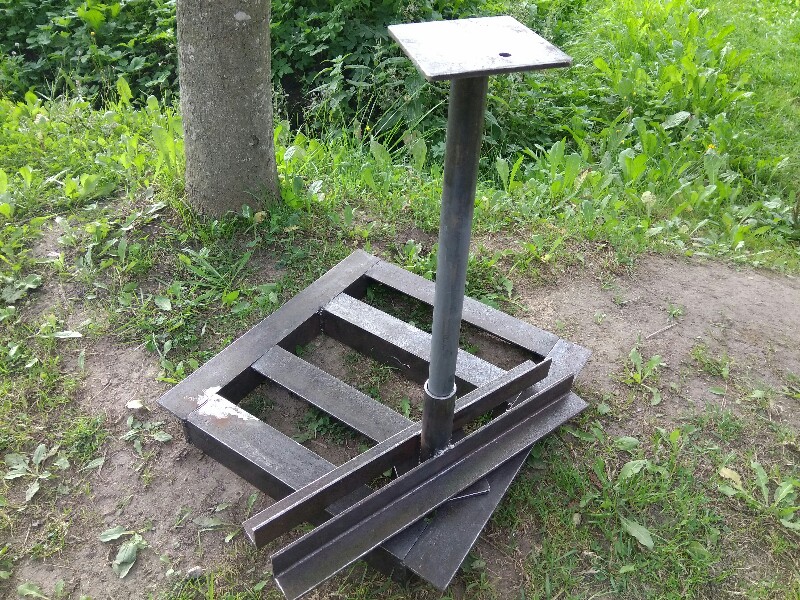

12. Станина и переходник.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:32
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
13. Струбцины и угловой магнит для сварки -суть необходимые вещи при работах с металлом.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:32
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
14. Поддон. Пробиваю отверстие. Керн сделан из сломаной крестовины-балонника. Именно пробиваю, дабы края отверстия вываливали наружу, чтобы сток сока был устойчивый и сок не растекался по нижней стороне поддона.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:33
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

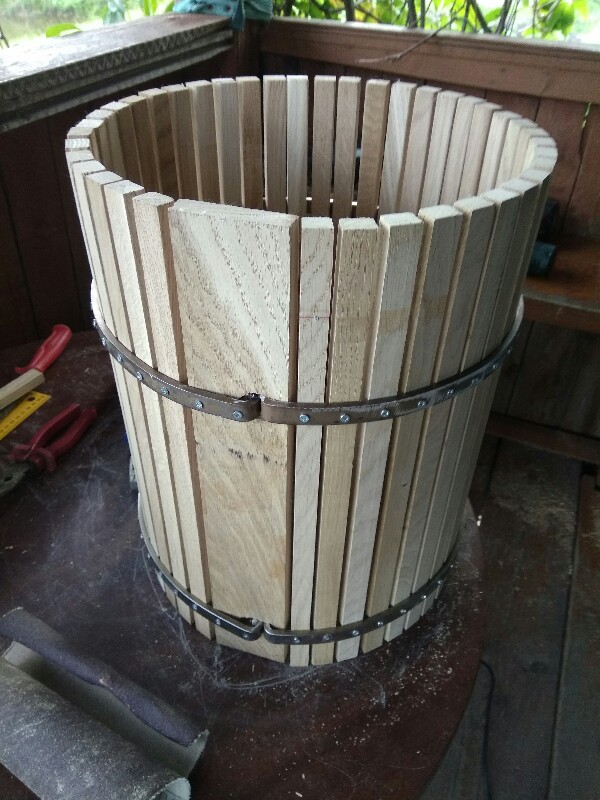

15. Ёмкость для пресса.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:34
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
16. Изготовлена из дубового паркета. Клёпки нарезаны на жилы, внутренняя поверхность обработана шлифовальной бумагой, также сошлифованы углы во избежание задиров по ткани при прессовке. Толщина жилы 15мм. Давление держит,но выгибается немного. При работе выносило саморезы, так что жилу можно резать на 20мм, возможно это улучшит качество корзины.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:34
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
17. Так выглядит в месте соединения ободов. Использовал 6мм. болты на крепёж обода. Максимальное давление приходится на нижний обод. При одном из прессований нижний болт порвало, менял. Восстановление клёпки и обода заняло полчаса.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:35
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

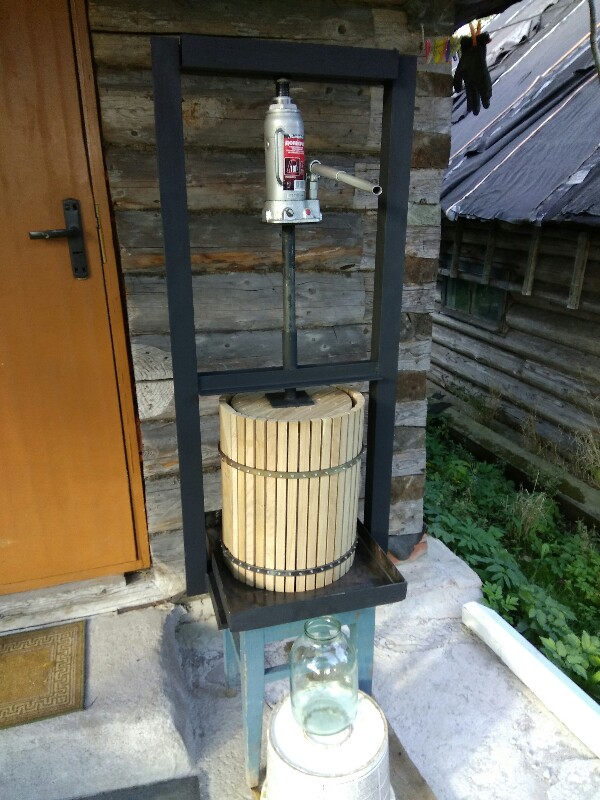

18. А вот вся красота в сборе.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:36
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

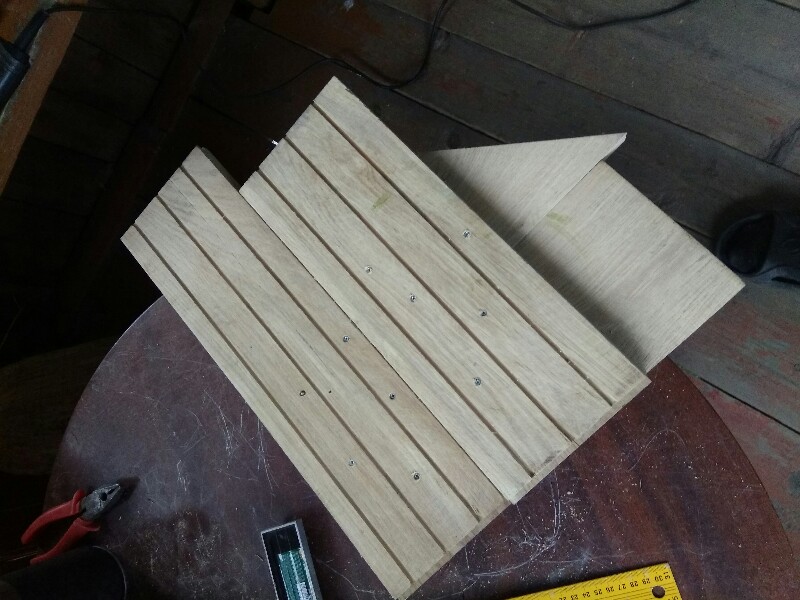

19. Верхняя упорная доска собирается из паркетной доски 20мм. 4шт. Бутерброд крест на крест.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:37
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

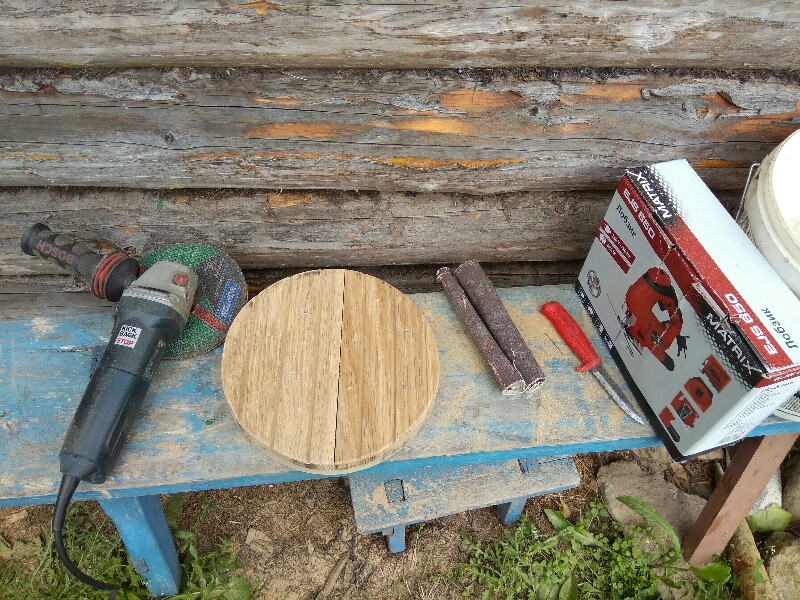

20. Пилим лобзиком, шлифуем машинкой. Диаметр меньше корзины на 20мм.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:38
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

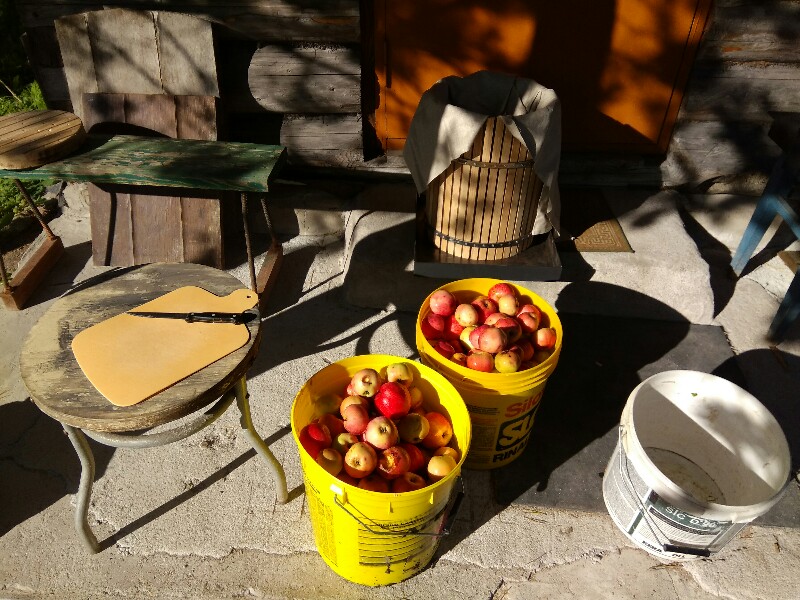

21. А вот и сырьё. Яблоки Анис, ароматные, сахар в этом году15г. на 100 мл. сока. Очень сладкий сок. При том, что яблоки на вкус так себе.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:39
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293

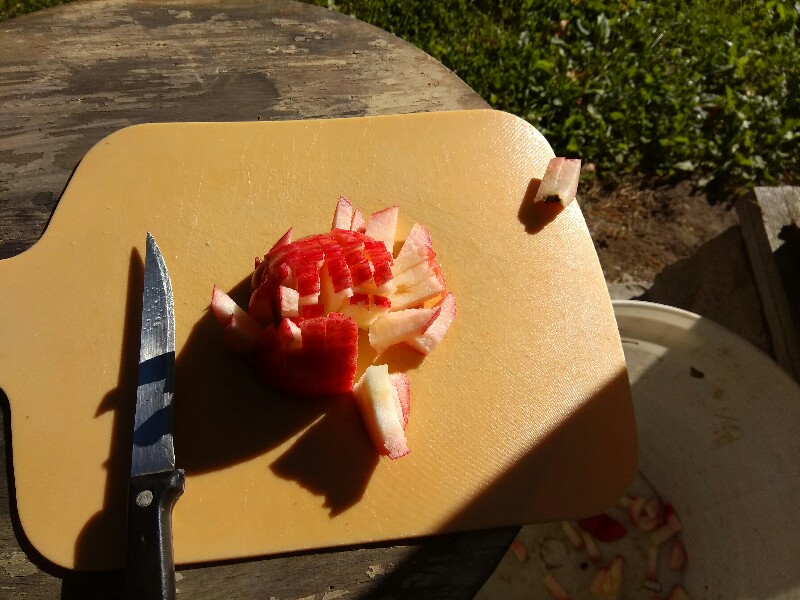

22. Моя первая ошибка. Режу яблоки мелко, середину выбрасываю. Два ведра резаных яблок по 17л. в отход.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:39
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
23. А потому, что пресс даже в 10т. сказал ,,я не могу прожать всю эту массу". Площадка под домкрат и упор в доску хоть и 7мм. железа согнулись по краям, переходник оторвался с крепления, вся конструкция чуть-чуть поломалась.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:40
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
24. ,,Ага" - сказал я, ,, понятненько". И приступил к модернизации. Ребра жёсткости сверху и снизу.

Как я прессовал

[^]
olehhh06
29.10.2018 - 12:41
Статус: Offline


Приколист

Регистрация: 31.03.14
Сообщений: 293
25. Усиление переходника и вообще всех элементов конструкции.
