Предисловие
Доброго утра/дня/вечера, дорогие ЯПовчане и ЯПовтянки!!! Коротко о себе: читаю ЯП около 5-ти лет, недавно зарегился, чтобы поведать вам одну из своих историй. Работа моя, как и вся жизнь, связана со строительством. Живу в частном доме с 2006 года.

Приблизительно в 2003 году мой отец, Вечная ему память, соорудил временную лестницу с 1-го на 2-ой этаж. Для этого он сварил из стальной прямоугольной трубы каркас, на который были прикручены временные сосновые ступени (эти ступени, по закону жанра, продержались аж до 2015 года и пережили отца на 2 года). Предполагалось через некоторое время заменить их на чистовые (дуб или ясень), установить подступенники, и зашить лестницу по бокам и снизу. Места под лестницу было мало, поэтому подъём в ступенях был около 200 мм и полезная ширина ступени была тоже около 200 мм. Это доставляло массу неудобств, особенно при спускании вниз. К тому же дерево сильно скрипело по железному каркасу. Но так как подрастали маленькие дети, у такой лестницы был и свой плюс: к ней было не жалко приделать калитки в начале и в конце лестницы))).

Начиная где-то с 2013-го года меня начала точитьfaceoff.gif за лестницу жена: мол, всё в доме готово сколько лет, а за лестницу ей стыдно перед гостями))). И стал я вынашивать план замены лестницы. Сходу был отметён вариант с обшивкой старого каркаса, ведь меня не устраивал скрип и шаг лестницы, проблемы с обшивкой по бокам и снизу, высокая стоимость хорошего дерева и перспектива травли домашних запахом лако-красочных изделий. Не спеша и вникая, я погрузился в изучение типов лестниц из интернетов. Очень понравились «парящие» консольные лестницы, которые устанавливают на бетонных стенах, а у меня стены из кирпича, поэтому было принято решение сделать консольную лестницу на больцах. Оставалось решить материал исполнения ступеней и пересчитать шаг/подъём лестницы.

Выпивая чарку в гараже с соседом-мебельщиком Андрюхой, был получен ценный совет попробовать использовать плиту ДВП 18мм с последующей оклейкой в пластик (технология изготовления кухонных фасадов). Меня прельстила стоимость ДВП, пластика, и возможность оклейки вне жилого помещения. Правда, приходилось рисковать, ведь как поведут себя ступени и пластик, рассчитанные для фасадов, со временем -мне было не известно. Забив таблицу в экселе, начал играть с шириной/высотой ступенек и пришёл к выводу, что в месте переходной площадки просто просятся три дополнительные ступени. Так как я самый высокий в семье, сделал разбивку мелом на обоях будущей лестницы так, чтоб не доставать головой до перекрытия 1-го этажа посреди лестницы, накинув всего 3 см.

1.Итак, берём канцелярский нож, разрезаем обои обязательно ниже предполагаемого места работ, аккуратно отделяем обои от стены и, завернув, прикалываем иголками выше.

30 фото

Лестница своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
prorab79
11.10.2018 - 11:16
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Разбиваем угол подъёма лестницы, отчерчиваем каждую ступень, затем оси опирания каркаса каждой ступени на стену и контуры будущих отверстий под ступени. Так как реконструкция лестницы по Тех.условиям жены должна проходить без выселения населения))), разбиваю всю работу на четыре этапа - замена первой части подъёма, замена площадки на три ступени, замена оставшейся части лестницы и оклейка ступеней пластиком. Изготавливаю каркасы первых шести ступеней (стальные трубы, сварка), склеиваю из предварительно нарезанных частей шесть ступеней (заготовка, клей ПВА, мебельные конфирматы, шуруповёрт),заготавливаю больцы(шпильки 12 мм, шайбы и удлинённые гайки ф12).

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:17
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Пятница вечер № 1: Завесив зал простынёй, начинаю сверлить и долбить стену перфоратором. Затем присверливаю фанерки к стене. Верх фанерки - линия опирания консоли ступени. Накладываю бетонного раствора по верх фанерки, ставлю консоль и у её основания, обогнув жестяной скобой фиксирую консоль к фанере, чтобы под тяжестью консоли не поднималось основание консоли. Далее, (столовой ложкой, Карл!!!) накладываю и набиваю раствор. Ложкой - удобнее всего и придумала жена после моих ебуканий и попыток накидать раствор шпателем и мастерком))).

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:18
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Прикручиваю больцу к 1-ой. ступени для опирания 2-ой. Монтирую вторую консоль….. И так шесть ступеней. Подсаживаю детей на площадку, а с женой со стремянки на площадку всей семьёй идём спать наверх.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:18
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Утром в обратной последовательности слазим и все по своим делам.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:18
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Суббота вечер №2: Раствор схватился, больцы снимаю, «одеваю» ступени, ставлю назад больцы. Подниматься ещё рано, и идём спать по схеме 1-го вечера.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:19
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Воскресенье вечер №3: 6-ая ступень хоть и опирается на 5-ую, но не подвешена за несуществующую 7-ую, поэтому к площадке привариваю временный уголок и подвешиваю 6-ую ступень (фото 7) и после этого провожу испытания младшей,старшей ,женой и собой соответственно)))

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:20
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Далее, непомню, неделю-две ходим, присматриваемся, прислушиваемся к новой лестнице, а я параллельно по вечерам после работы делаю три следующие ступени и «поворотные консоли». За это время семейством отмечено, что новая лестница не скрипит и прочно стоит.
Пятница вечер №4: Демонтирую площадку, от площадки на верх остаётся старая лестница, и прихлебнув пивка, ведь пятница, блин, размечаю, монтирую 3 следующие консоли аналогично. Спать на 2-ой этаж – по стремянке до верхней части старой лестницы. Детям этот процесс – по душЕ)))
Суббота вечер №5: 9-ую ступень подвешиваю за остатки старой лестницы и ползём спать по стремянке))))
Воскресенье вечер №6: так как «одёжка» для поворотных ступеней из ДВП не готова, фиксирую на поворотных ступенях временные куски фанеры и так мы ходим до следующей тяпницы)))
Пятница вечер№7: Демонтирую остатки старой лестницы. Всё…Пути наверх нету))))) Раскроил обои, разметил. Начинаю бить отверстия и монтировать ступени.


Лестница своими руками

[^]
prorab79
11.10.2018 - 11:20
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Постепенно продвигаемся)))

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:21
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
И добиваем)))) Ох и умаялся я в тот вечер))) Дороги вверх нету и мы всем семейством спим в зале на диване. Дети визжат от радости, жена бурчит, ибо уборки было после моей работы на часа джва))))

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:21
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Суббота весь день № 8: Аккуратно возвращаю обои на первоначальное место

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:22
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Ещё фото. С субботы на воскресенье спим опять в зале)))))

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:22
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Воскресенье день № 9: Наконец-то одеваю все ступени!!!!!

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:22
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Вертикалка:

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:23
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Вечером динамические испытания))))) И ночуем на 2-ом этаже)))))
Можно перевести дух….Программа-минимум выполнена. Сообщение между этажами организовано. Лестница не скрипит и не прогибается. Привыкаем к новому, и самое главное, более удобному шагу. Надежды частично оправдались, собственное ЧСВ частично почёсано). Празднуем Новый год, живём обыкновенной жизнью.
Далее по советам добрых соседей, а они все эти дни приходили и смотрели наше шоу, было принято решение подсветить лестницу. Была заказана из Китая диодная лента, блок питания. В Минске нашёл контроллер управления освещением с УЗ датчиками в комплекте.
Готовлю запитку для освещения. Ближайшая точка - в зале. Режу обои, штраблю:


Лестница своими руками

[^]
prorab79
11.10.2018 - 11:23
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Вид из зала. Попутно добавляю розетку на 40 см. от пола в зале для жены пылесоса по ТУ жены))))

Это сообщение отредактировал prorab79 - 11.10.2018 - 11:33

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:24
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Далее повествование по оклейке ступеней. Сделал три запасных ступени из ДВП для, так сказать, подменного фонда). Пока три ступени оклеиваются - вся лестница «одета». Оклейка происходила по вечерам после работы. На три ступени – два вечера. Первый вечер оклеиваю по два торца на трёх ступенях. Второй вечер - подгоняю выступающие части пластика ленточной шлифмашинкой и оклеиваю низ и верх трёх ступеней. Третий вечер шлифую и подгоняю верха и низа ступеней. Фрезерую в ступени паз под диодную ленту и вклеиваю её в этот паз. Далее снимаю с лестницы три следующие ступени, а на их место ставлю оклеенные. Клея название, хоть убей, не помню). Покупал на мебельной фирме, испульзуется именно для этих целей (пластик к ДВП). Цвет - как клюквенное варенье. Цена – около 20 эуро/литр. Забегая вперёд, скажу, ушло около 4-5 литров.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:24
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44

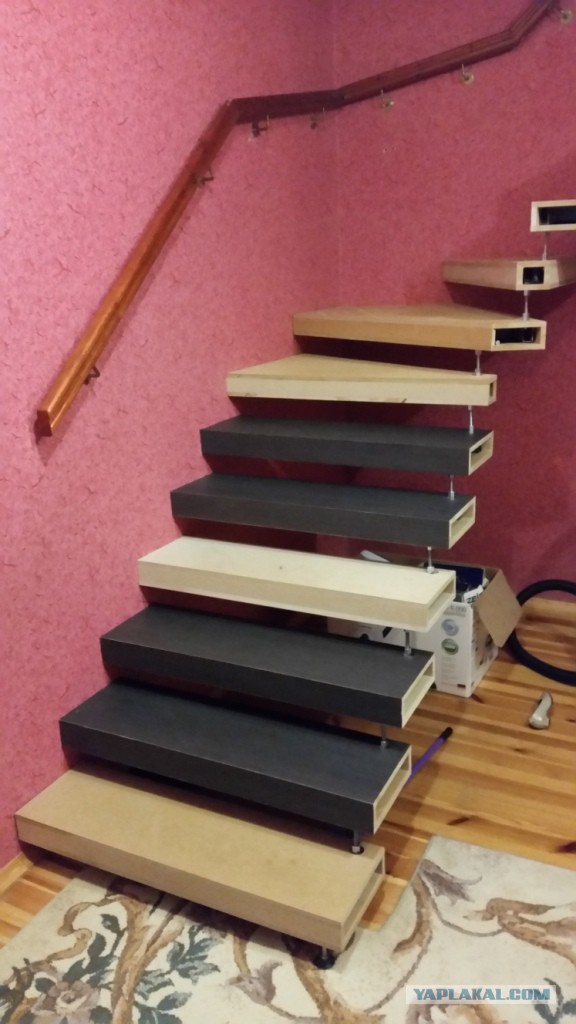

Итак, ступени томными зимними вечерами оклеивались пластиком.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:25
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Оклеенные ставились на лестницу, но не окончательно. Их ещё предстояло посадить на силикон. Вид крупным планом

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:25
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Оклеив большинство ступеней, начинаю прокидывать кабеля и провода.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:25
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Минус кинул ПВ3-1.5 мм2. Плюса ступеней, вроде, КСПВ 10х0.5. От контроллера вверх 10 жил и в низ 10 жил. На датчики 4-ех жильный.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:26
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Долгожданные испытания))))) Вроде и не плохо, но ярковато.ИМХО

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:26
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
В ступени организовал лючок на завесах, где разместил контроллер с БП.

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:26
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Общий вид

Лестница своими руками

[^]
prorab79
11.10.2018 - 11:27
Статус: Offline


Шутник

Регистрация: 10.10.18
Сообщений: 44
Контроллер построен, вроде, на Arduino, Была мысль самому замутить. Схемы и прочий мануал есть в интернетах, однако приемлемая цена в 80$ в Минске отбила эту охоту у меня быстро.
