Комрады, приветствую!
Ввиду небольшой жилплощади возникла год назад идея оптимизировать немного пространство в однушке и бонусом получить из кривоватого спального места на раскладном диване ровный ортопедический аэродром и плюсом, как говорится, "это вам на шапочку" - шкаф универсального назначения.

50 картинок

Вначале была мысль и я её думал:

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
dicty
6.08.2018 - 20:17
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Думал примерно недели три..

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:18
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Начал с главного. С механизьма!

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:19
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Так как имею доступ к листообработке - детали можно было придумать любые. Газлифт - турецкий ,самый мощный на рынке. 2300Ньютонов

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:20
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Долго сидел над развесовкой системы, так как кровать задумывалась со спальным местом 1600х2000, тяжелый матрац + само основание..

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:21
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210

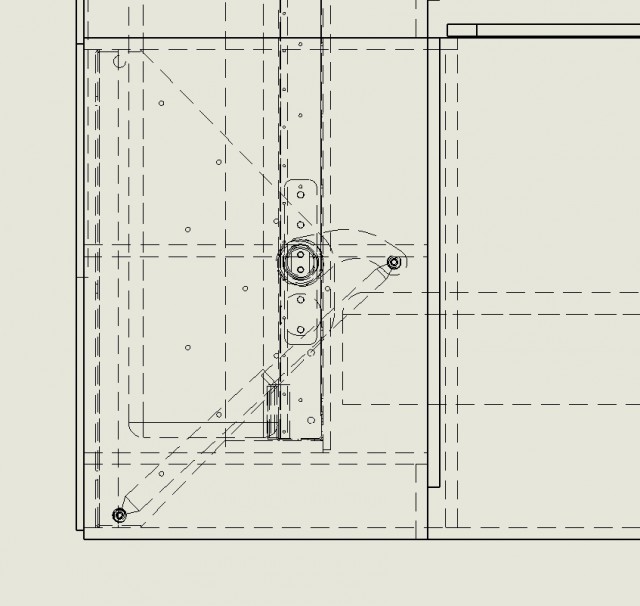

Не с первого подхода рычаг дался, несколько схем были похерены по некоторым причинам

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:22
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210

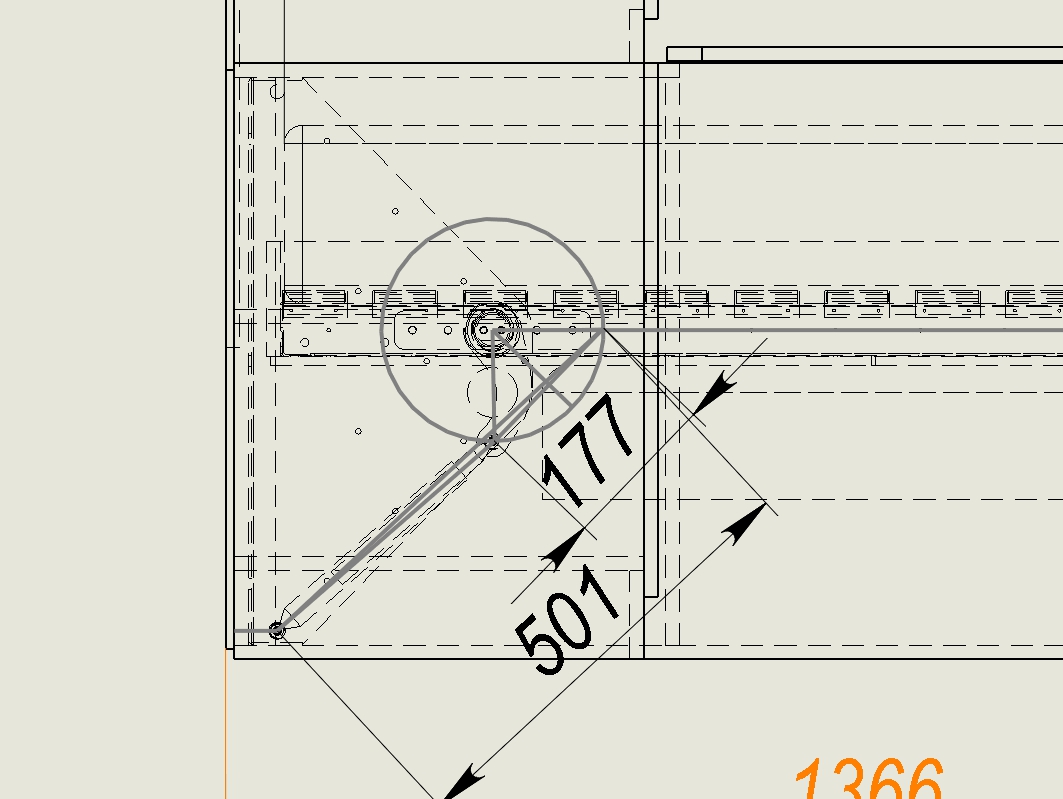

Вроде - финальная схема графического распределения сил

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:22
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
еще вид

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:23
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
В сложенном виде

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:23
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
она же

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:24
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
и еще

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:25
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Почему я не пошел по покупной схеме - если погуглить, то все механизмы предлагаются ОТКРЫТЫЕ, КАРЛ!! Понимаешь? Спишь себе, а под шеей у тебя сложенная пружина на 150-200кг.. Стрёмно.
Поэтому все механизмы я спрятал под слой ДСП+ получил ящики для белья

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:26
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
кривоватый рендер..

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:27
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
После того, как мысль придумалась, пришло время "собирать камни" собирать деньги и ехать присматривать что есть почем на рынке и каких размеров.

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:29
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Размеры в крупнейшей сети строительных магазинов (где всегда этой номенклатуры - море, не может "закончиться")

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:30
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Потом все детали основной конструкции (с припусками на кромку) отдал в работу на распил+кромку. Ждал неделю-полторы. Привез часть.

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:31
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Тут же моментальная проверка качества на объекте.

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:32
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Качество было на высоте, поэтому на работе сварганил две ножки (опять же - покупные хлипковаты слишком)

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:34
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Без металла, как я решил, - конструкция будет не той жесткости. Заказал на работе профиля-основания будущего спального места + стальные крепления подъемных механизмов

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:35
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Крутим пластиковые крепления для ламелей (купил в 2.5 раза дешевле, чем в строительных магазинах). Прикручиваем профиля к основанию.

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:36
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
На этом световой день кончился, спали так(+матрас):

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:37
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Наступило утро, через три-четыре часа работы с механизмами, их креплениями к стене, и при помощи такой-то матери получилось это

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:38
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Постойте!!! Вы в фильмах не снимались???

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:38
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Не, просто случайно похож smile.gif

Как я диван/шкаф/кровать запилил. 3 в 1

[^]
dicty
6.08.2018 - 20:40
Статус: Offline


Приколист

Регистрация: 5.06.11
Сообщений: 210
Стоит как у молодого. Поначалу сильно переочковал, ибо с нижнего положения я практически за складываемым спальным местом чуть не повис на нем. Слишком сильные газлифты, подумал я...
