Летний душ на даче из того, что было

Подарили тёще год назад водонагреватель на дачу. Было решено запилить там (на даче) летний душ. Сразу было оговорено, что делаться он будет из подручных материалов – тех, что уже имеются и покупки будут минимальны.
Пока жена с тёщей выбирали подходящее место, я съездил к свояку за советом и обсудил возможные варианты сборки душа. У свояка была безвозмездно отжата часть непригодного к сборке алюминиевого стеллажа (далее каркас душа), кабель ВВГ для электропроводки, автомат на 25А, 5м армированного шланга, кровельные саморезы, пара хомутов, два стальных сантехнических штуцера (в общем не плохо так отжал) и процесс сборки душа начался.

К сожалению, начало процесса я не заснял. Фотографировал на лопату, поэтому качество не очень. А пока копал яму, естественно делать два дела одним инструментом не мог

20 фото

Выкопал яму около 1м глубиной и посадил в нее обыкновенную стальную бочку на 200л. Бочка уже была в дырах – это последствия сжигания в ней дерево-травяных непригодностей + погодные условия

2. Напилил брус с длиной стороны 120см, собрал фундамент будущего душа, оставив зазоры между брусьями для вентиляции. На фундамент из бруса установил алюминиевый каркас из бывшего стеллажа и скрепил все оцинкованными уголками. Каркас получился 120х120х220см

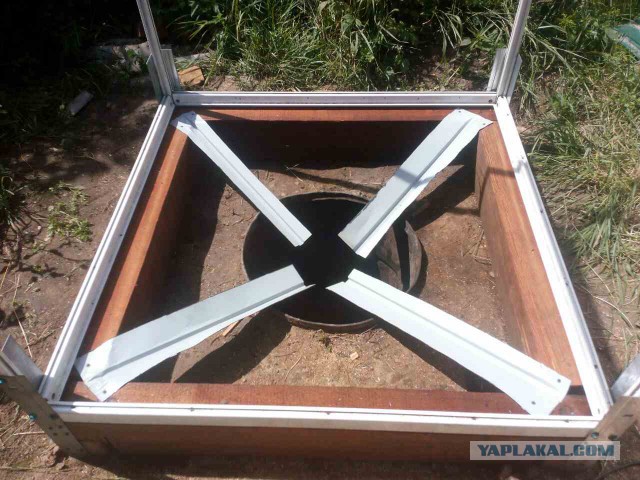

Далее нарезал из оставшегося от строительства забора куска профлиста четыре полосы. Согнул их по длине и уложил на фундамент в качестве водосборных лотков.

Еще водосборники

Пару лет назад покупался сотовый поликарбонат и остался неиспользованным. Из него были нарезаны четыре треугольника для сбора воды и установлены поверх водосборных лотков.

Полностью собранный водосборник

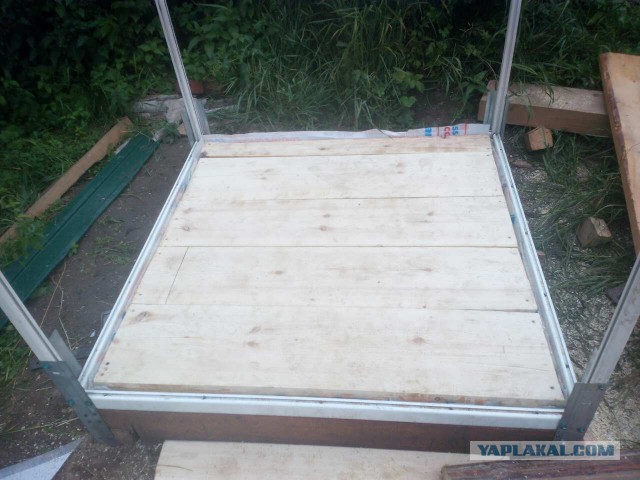

Сверху положил доску 45*250мм, предварительно обработав рубанком и напилив по длине

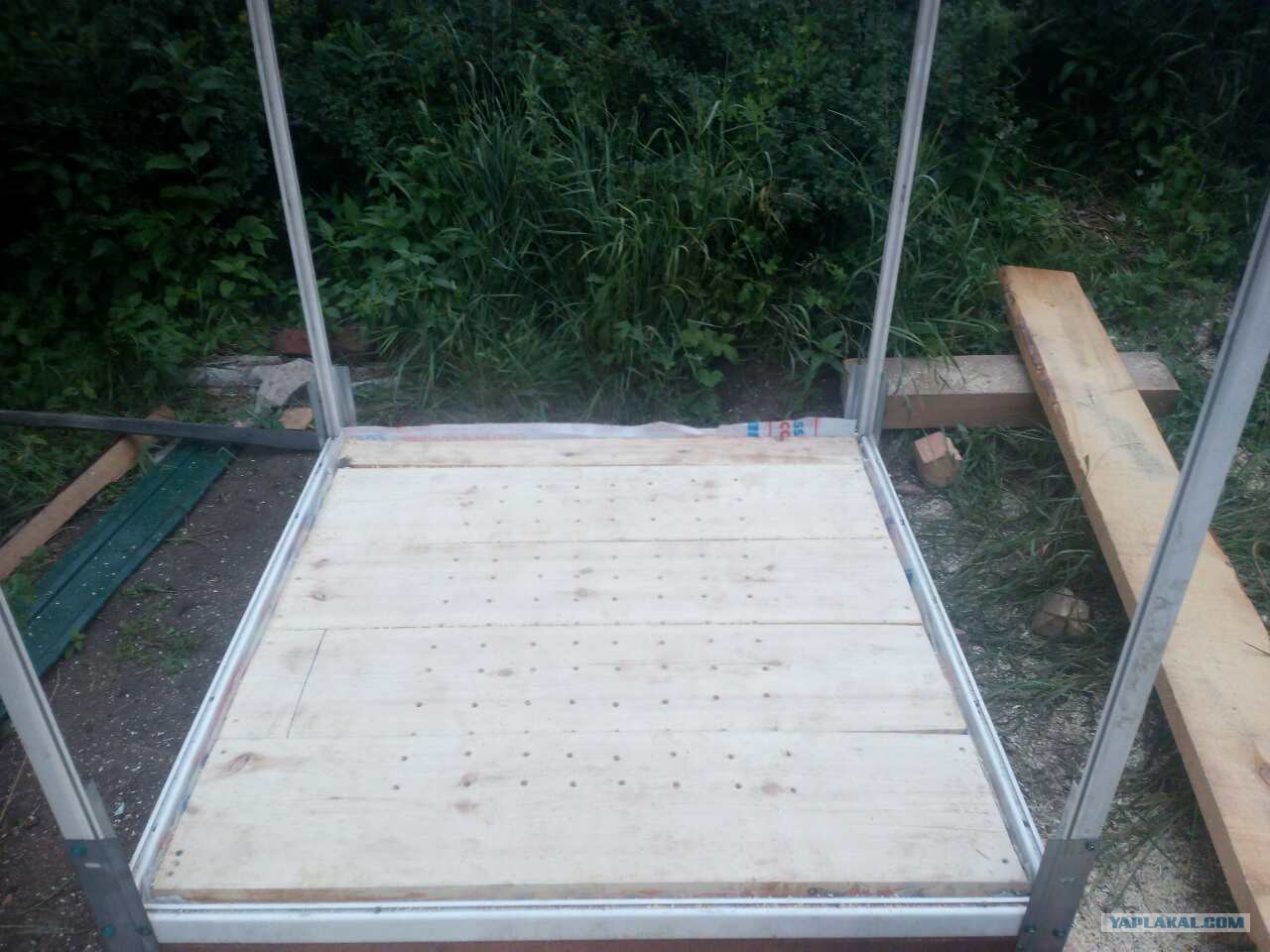

Насверлил отверстий в доске, т.к. доску уложил плотно с зазором всего около 1-2мм

Далее “обернул” всю конструкцию в сотовый поликарбонат и поставил вертикальные рейки из доски с лицевой стороны (для крепления поликарбоната) и тыльной (для крепления водонагревателя). Крышу сделал арочным скатом, поддерживаемую центральной доской и четырьмя уголками с радиусом под крышу, оставив по бокам “окна” для вентиляции.

Тут видно как сделана крыша

Затем установил водонагреватель, закрепил старую пластиковую полку, позаимствованную из бани, и держатель для лейки.

Лейку закрепил на вращающемся бруске.

На торцы поликарбоната надел пластиковый торцевой профиль

Насверлил еще отверстий - больше диаметром (перфекционистам не смотреть)

Срезал и сточил оцинкованный уголок на входе в душ (дабы никто не поранился)

Купил за 100р светодиодный фонарь и установил рядом с лейкой (самое сухое место в душе)

У тестя позаимствовал 60см медной трубки 5мм, для шторки на вход. Дома взял медную трубу ½ (21мм) длиной 1м, оставшуюся после ремонта ванной. Закрепил на стенках душа и повесил шторку, купленную за 250р. Таким образом была огорожена зона с крючками для одежды и полотенец, а также вход в душ

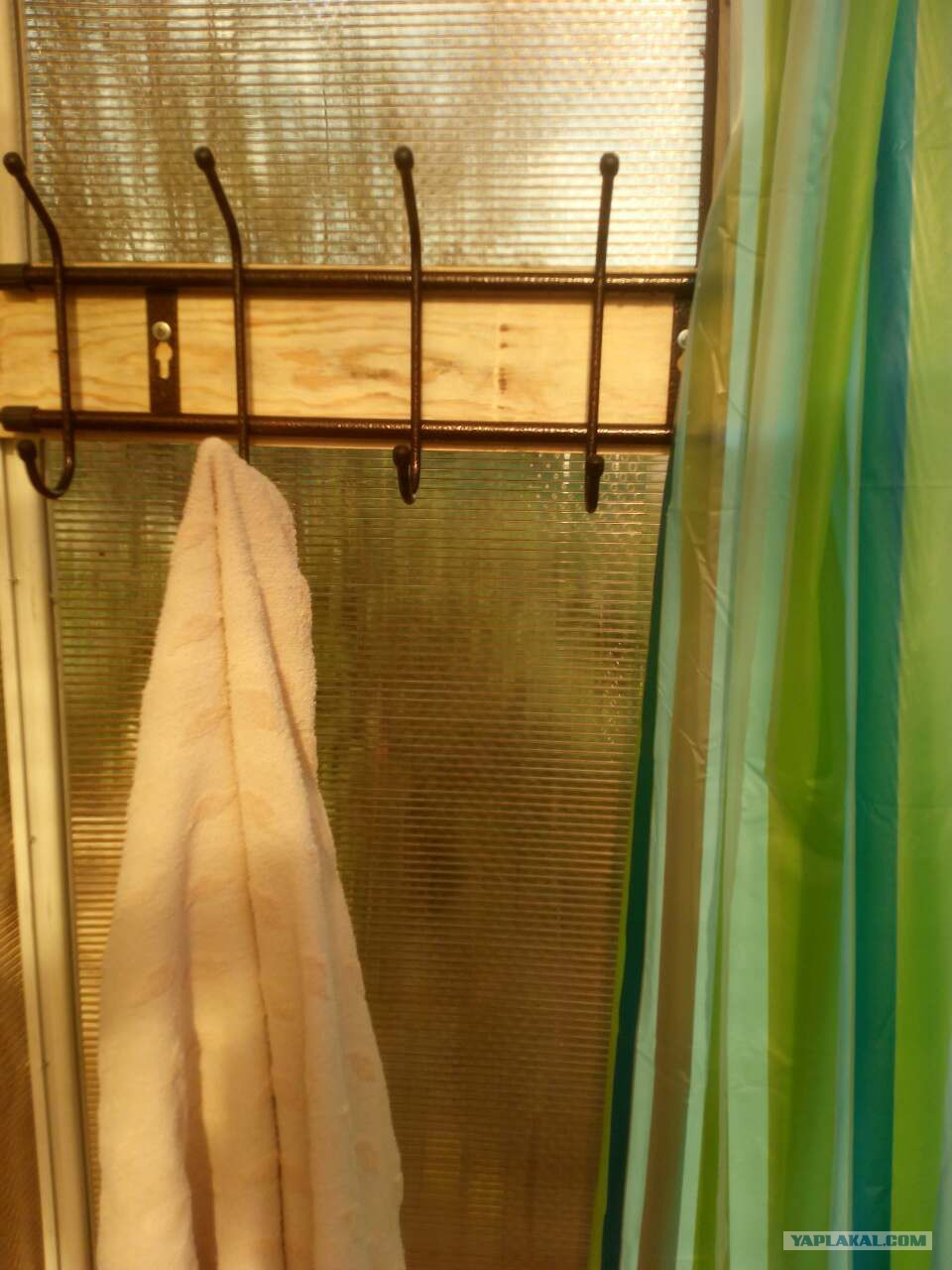

За шторкой закрепил купленную за 200р вешалку

Подключил электропроводку, спрятав соединения в распредкоробку

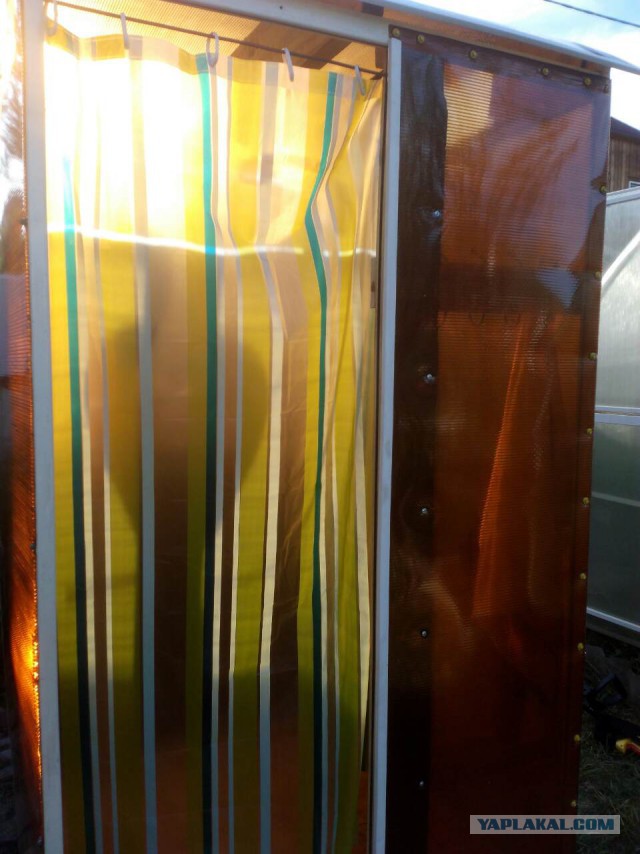

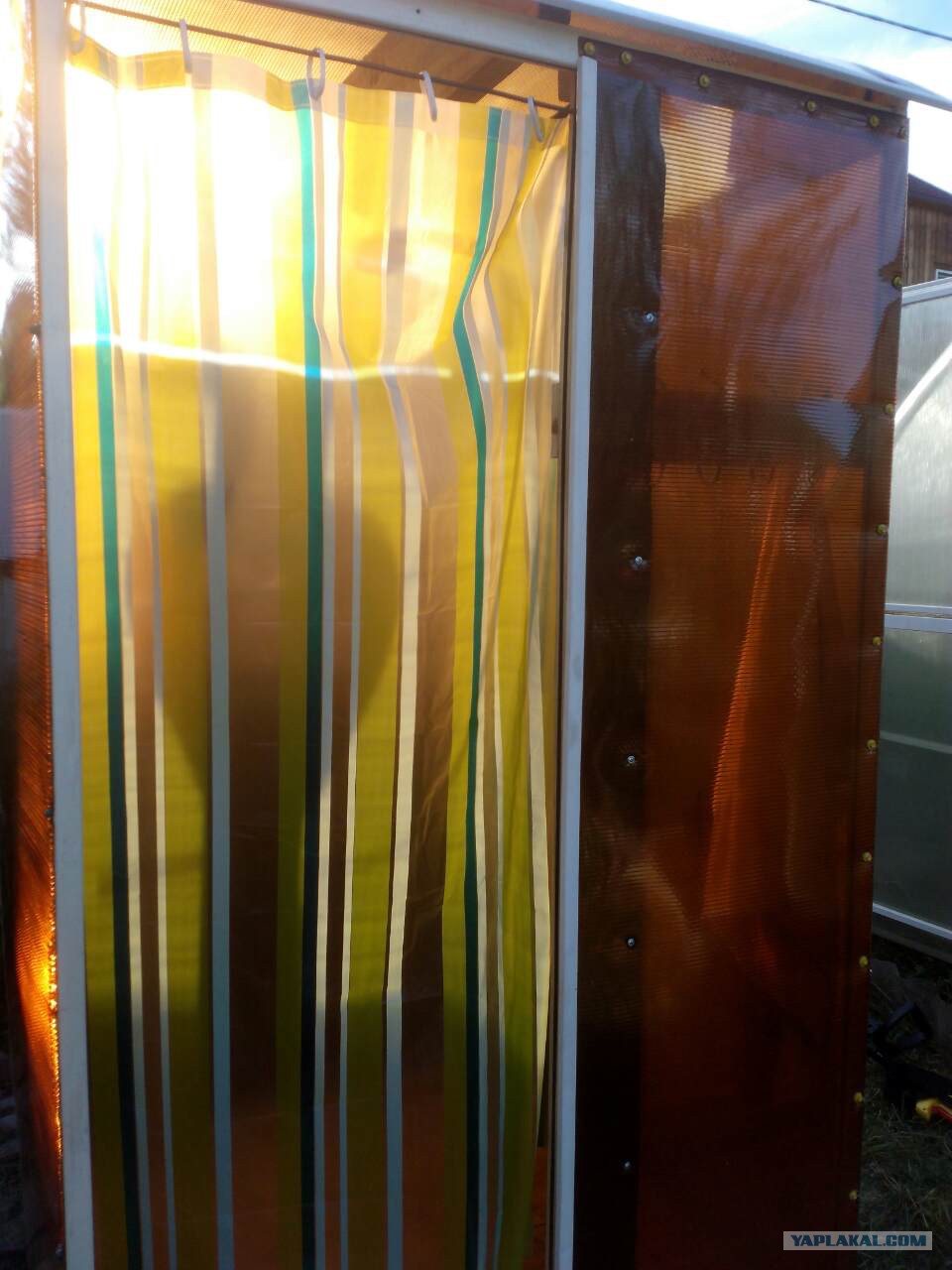

Душ готов

На все работы было потрачено 4 дня отпуска и 550р (вешалка, шторка, фонарь).

Потрачено материала и оборудования (запасы имеющиеся в наличии):
7м сотового поликарбоната
4м пластикового торцевого профиля
2 трехметровых бруса 18х18
Сборный алюминиевый каркас размером 120х120х210
4 уголка из оцинковки
Небольшой кусок профлиста
3 трехметровых доски 45*250мм
2 двухметровых доски 30*150мм
Коробка кровельных саморезов и штук 50 саморезов по дереву разной длины.
Садовый армированный шланг 5м
2 стальных хомута
Кран, соединительная бочка с ¾ на ½ , тройник ½ и два штуцера.
Кабель ВВГ 3х2,5 30м
Синяя изолента
Автомат 25А
Клеммы 3шт
Распредкоробка
Подаренный водонагреватель 15л, 2,5кВт

У меня всё. Спасибо! Критика приветствуется.
