Почитав сегодня тему на ЯПе про прогулочный катер тыц решил выложить свой процесс постройки.
Будет 49 фоток, просьба не ломать! Я же автор темы - я же строил если что )

Катер своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Tzrt
1.02.2017 - 18:14
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Первые 9 фоток не мои, а автора проекта. Так как строительство длилось около "6 лет" первые фото были утеряны то ли с телефоном то ли с компом.

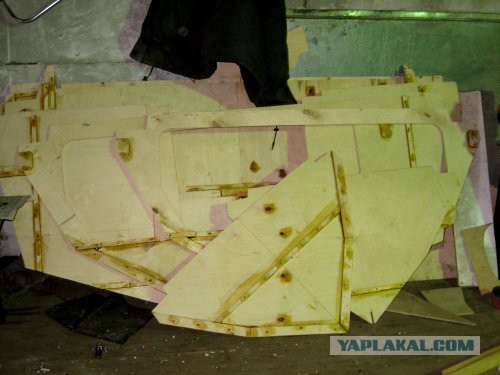

Расчерчиваем и вырезаем шпангоуты

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:15
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Обвязываем их же ( усиливаем)

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:16
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

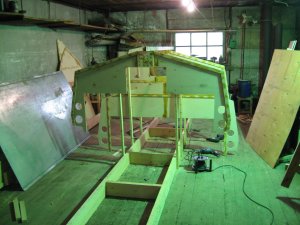

Выставляем стапель, вывешиваем поперчный набор (шпангоуты)

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:17
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

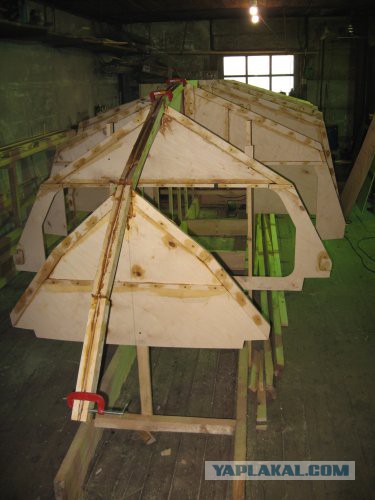

Вклеиваем килевую балку и форштевень

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:17
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

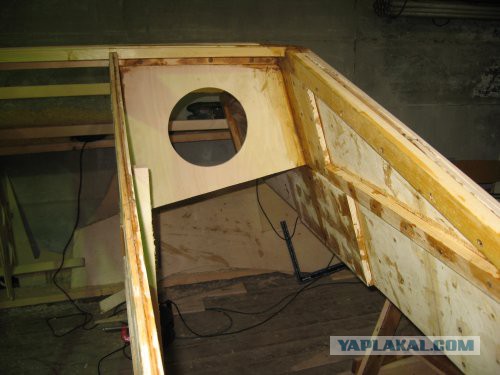

Собираем и вклеиваем транец ( на чем держится подвесной мотор)

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:18
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Вклеиваем продольный набор, они же стрингеры

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:19
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

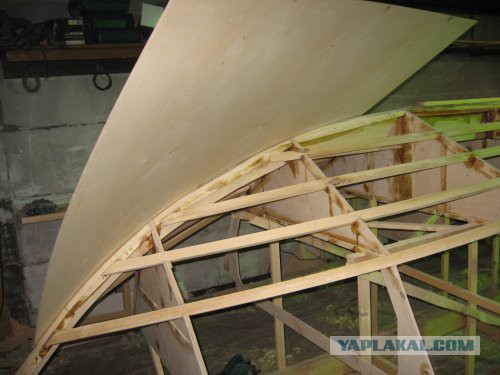

Прикладываем, отмечаем линию отреза обшивки днища

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:19
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

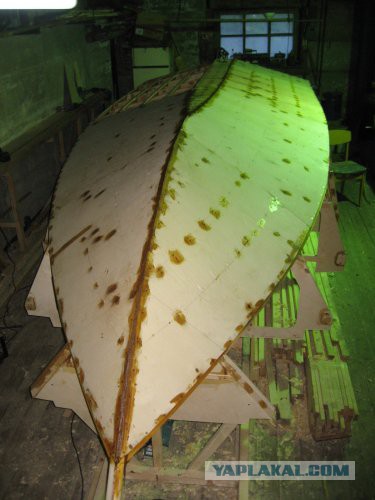

Зашиваем днище

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:20
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Зашиваем борт

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:23
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

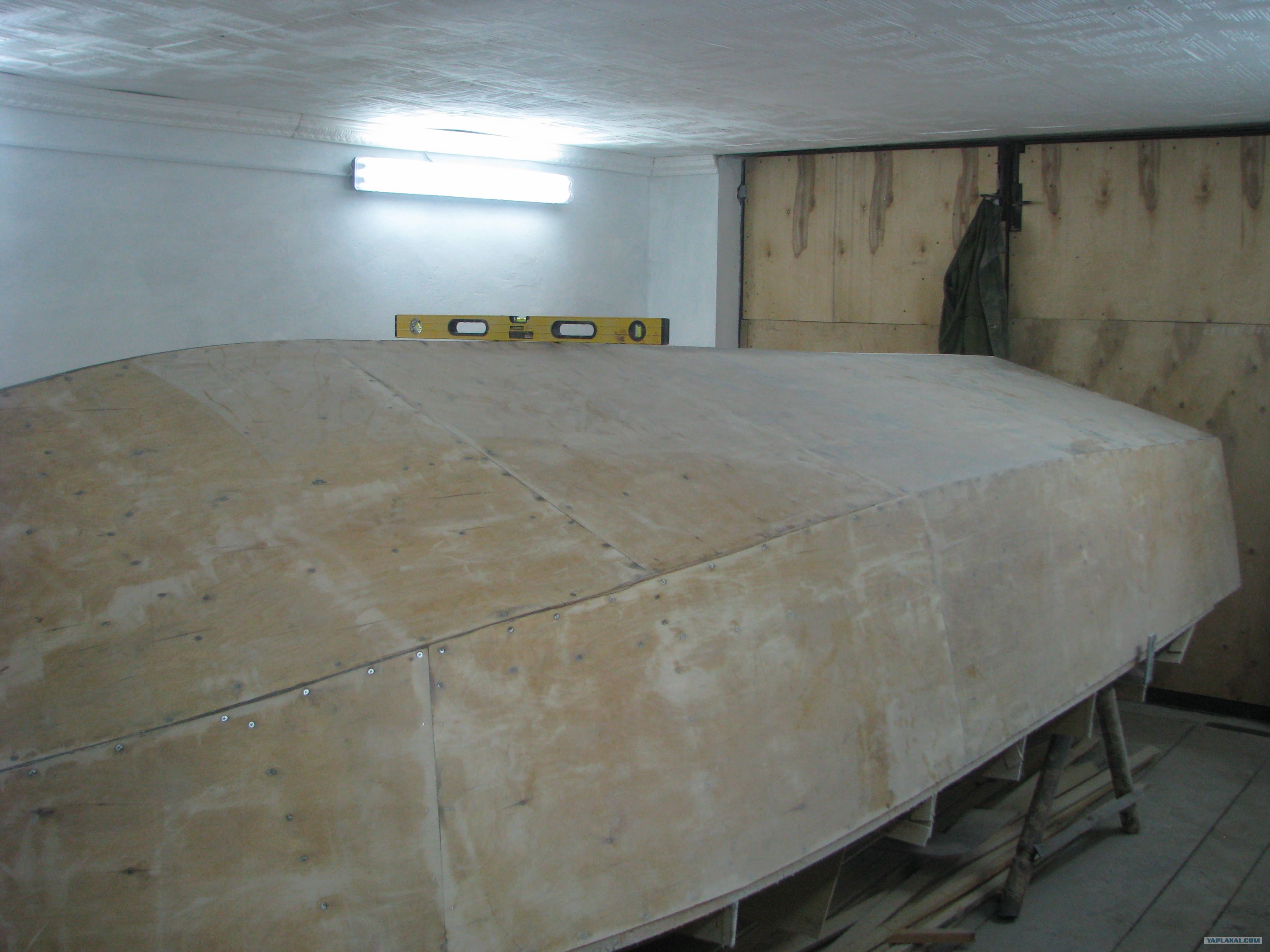

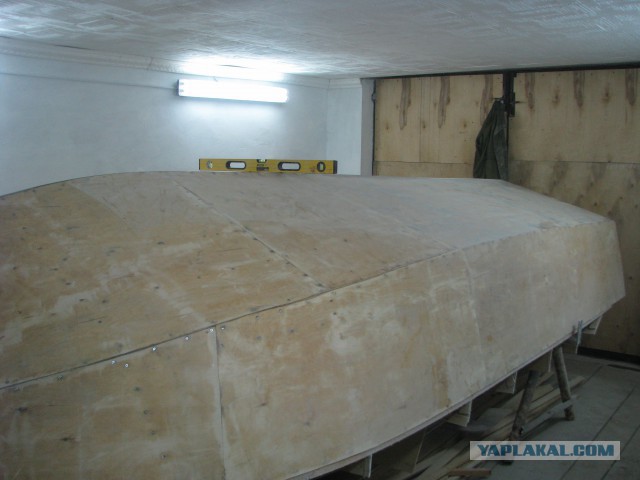

Вот уже моё фото, после того как корпус простоял в гараже около 2 лет. (некогда было заниматься).

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:25
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Здесь корпус уже покрыт стеклотканью с эпоксидной смолой и зашпаклёван

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:27
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

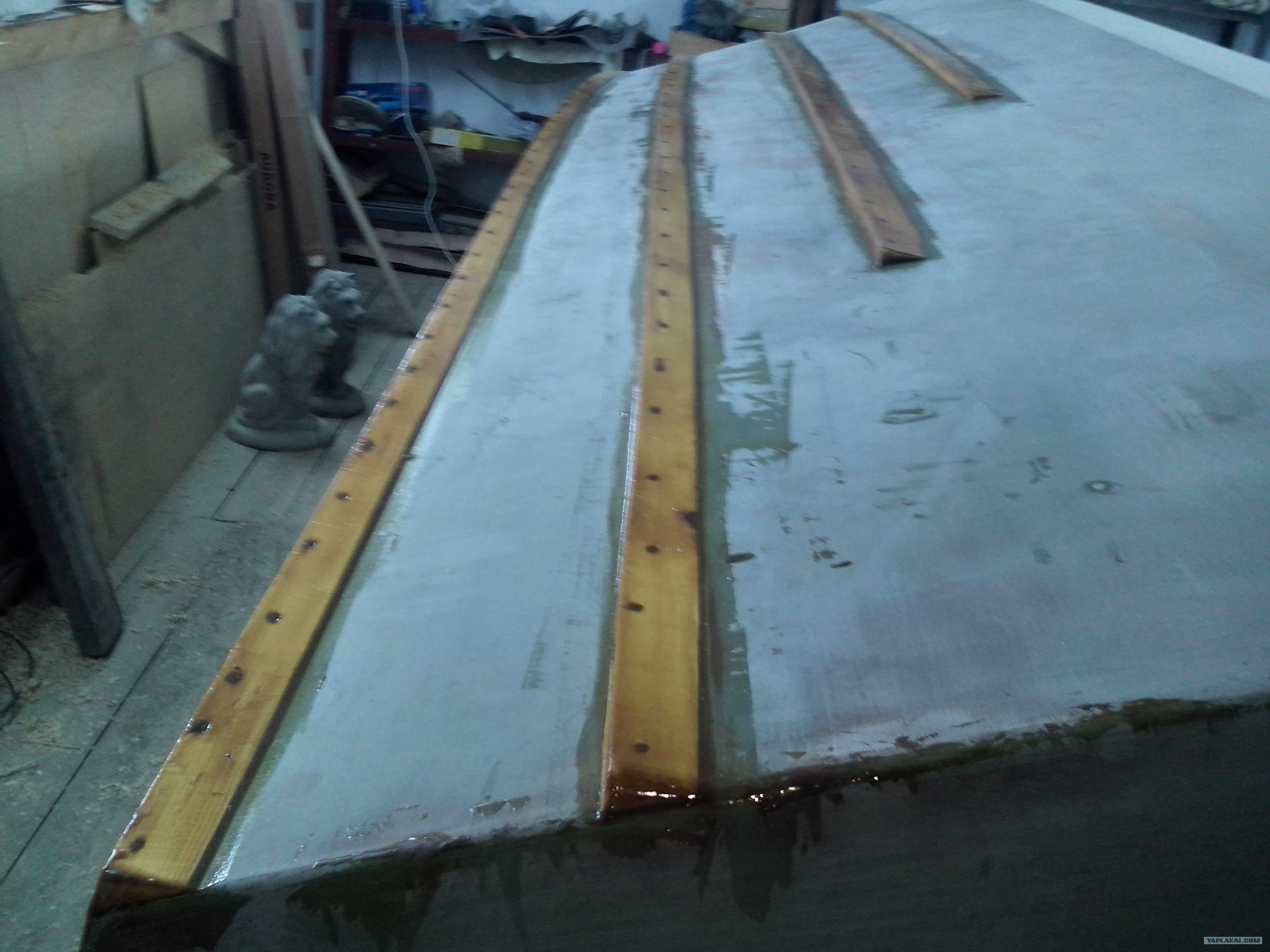

Крепим реданы, снова шпаклюем

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:28
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

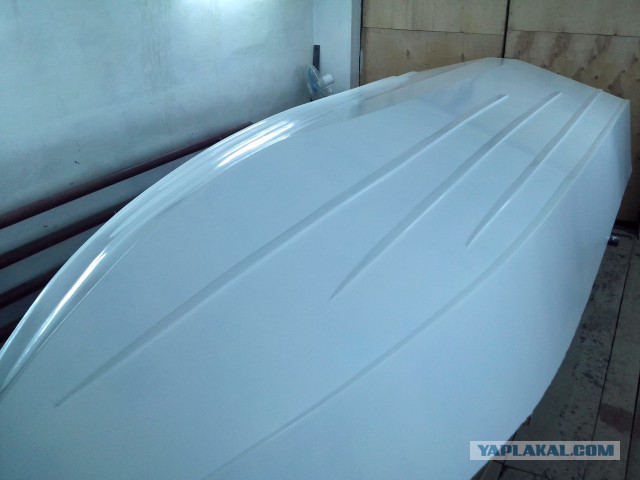

Красим

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:29
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Фото не моё. Переворачиваем корыто

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:29
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Пустой барабан

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:30
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

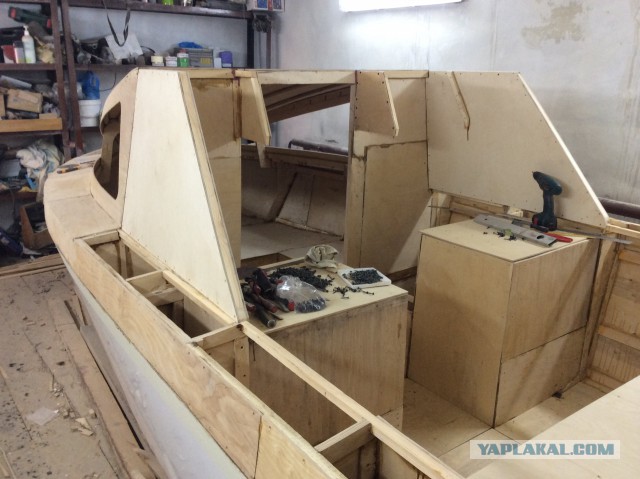

Городим рубку. Сейчас уже работы выполняются не по чертежам а из ходя из функциональности и эстетической стороны

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:32
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

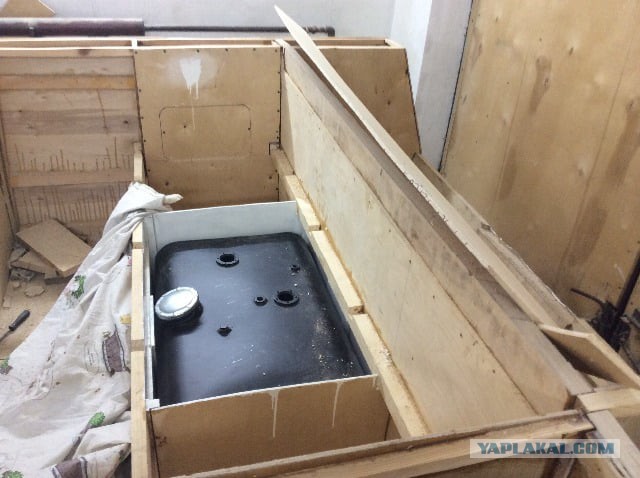

Бак от камаза на 125 литров. Так как танк для катера такого объёма стоит под 20 тыс. а от камаза 3 тыс. рублей

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:33
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Рубка, вид из кокпита

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:35
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

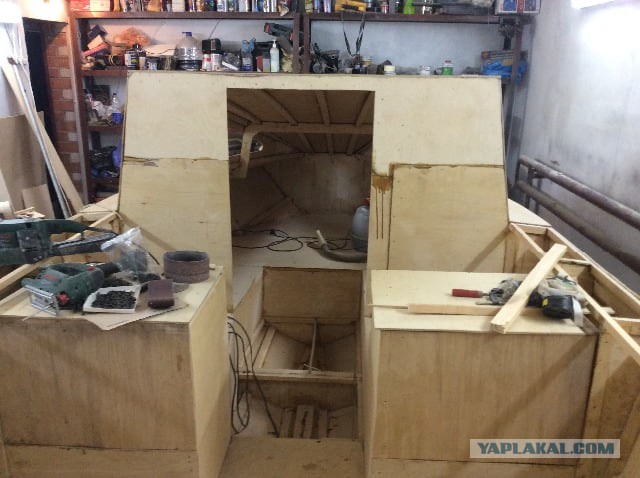

Тумбы-рундуки под сидения, очень полезный объём, каждый по 200 литров

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:37
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Носовой рундук с примеркой якоря

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:38
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

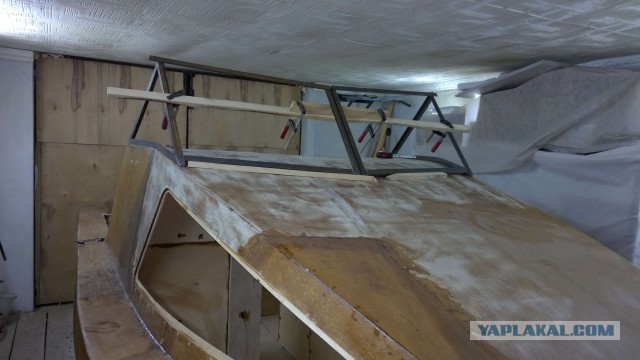

Прикидываем лобовое

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:40
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

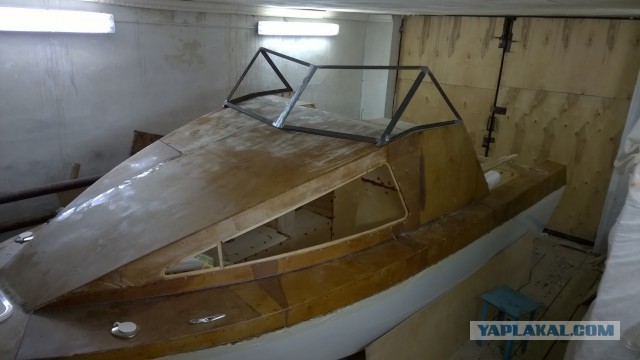

Приварил

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:40
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77
Красим

Катер своими руками

[^]
Tzrt
1.02.2017 - 18:41
Статус: Offline


Шутник

Регистрация: 1.02.17
Сообщений: 77

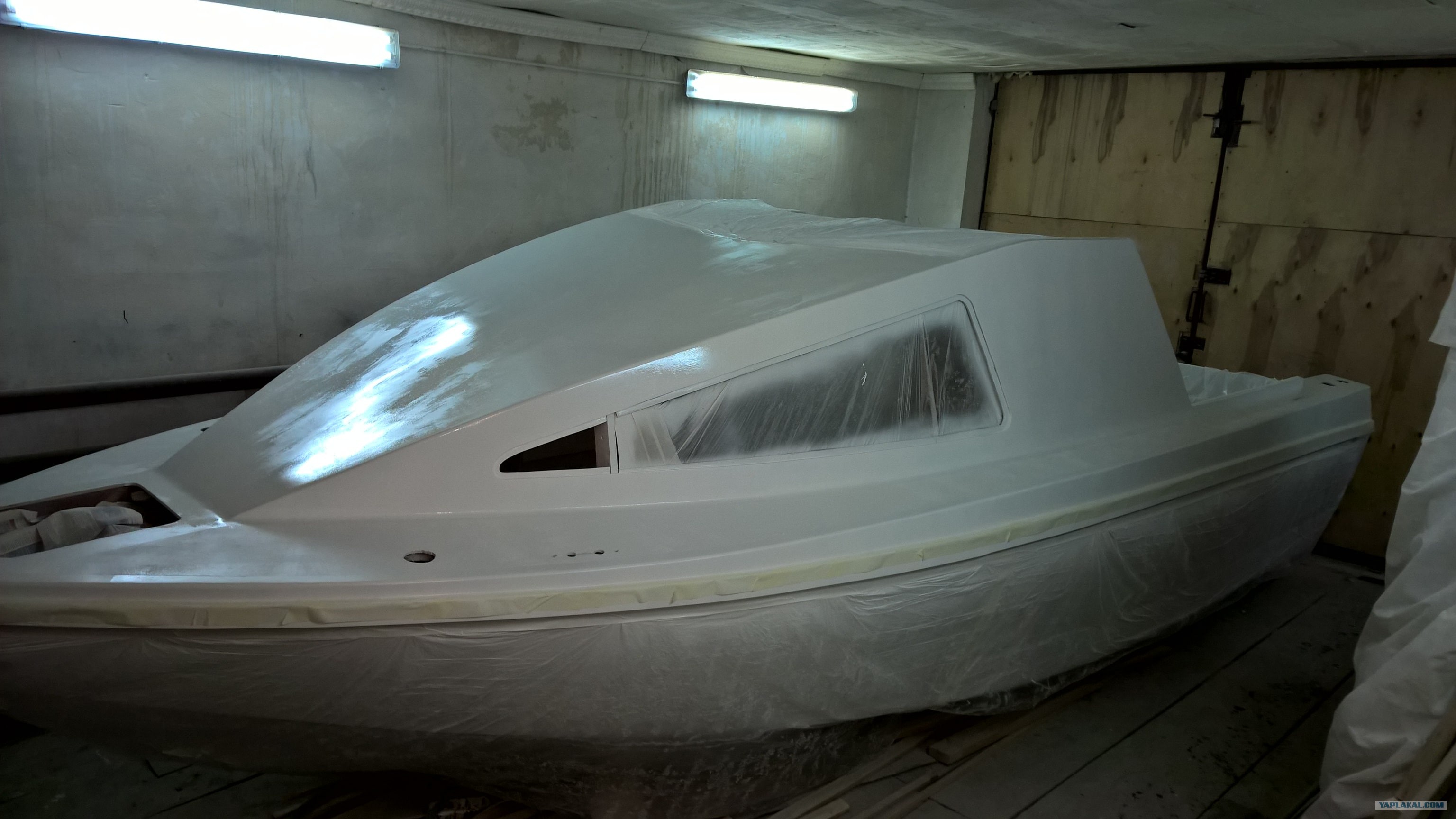

Окрашено
