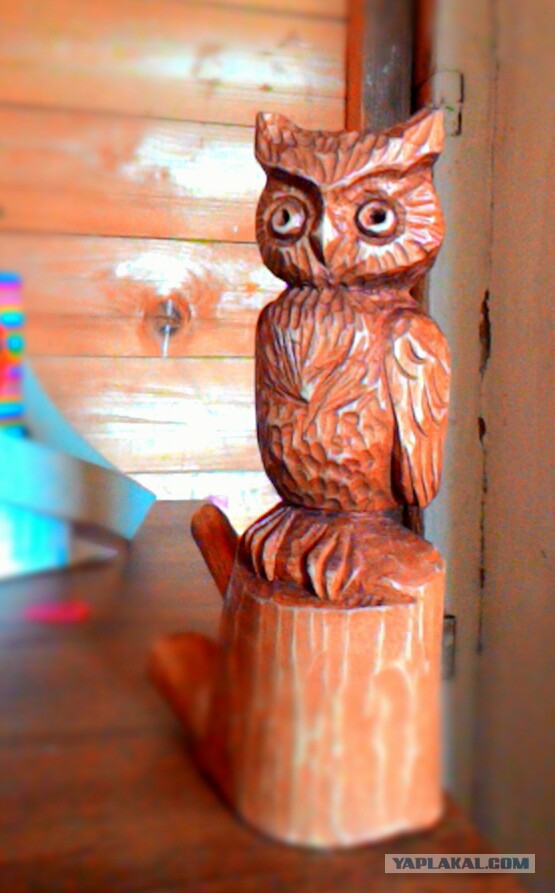

Как нарисовать сову. Берем деревяшку (липа спиленная год назад), нож и начинаем срезать все лишнее

Как нарисовать сову или лестница от сисадмина.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
maxraw
17.08.2016 - 14:19
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
Покрываем морилкой, сушим , слегка шкурим.

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:19
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
Покрываем лаком) , теряем к ней интерес и дарим)

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:20
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

1. Предисловие : В далеком уже 2007 году наша семья купила дом в деревне. Чердак был холодным, обычный чердак для хранения всякого барахла. В процессе обживания дома одна из комнат была поделена на две части, из которых были сделаны соответственно кухня и теплый туалет (зимой удобства на улице знаете ли удовольствие сомнительное). Сделали также водопровод и закопали септик. Все это строительство достойно другой темы, и, если будут пожелания, найду фото и покажу. Сам чердак был утеплен, обшит вагонкой и поделен на две спаленки. На чердак вела вот такая вот лестница. Подниматься по ней было еще ничего, но спускаться приходилось в основном задом). А если ночью спросонья по делам то и вообще стремно. А если еще и под алкоголем… Опасно, в общем. Словом необходимость в новой лестнице нарастала с каждым годом. К тому же, к сожалению, мы стареем.)

Это сообщение отредактировал maxraw - 17.08.2016 - 14:21

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:21
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
Приценяясь к готовым лестницам решено было строить самому. Не боги, как говориться… К тому ж размер у меня был не совсем стандартный, проем в потолке был ограничен двумя несущими балками, на одной лежал потолок, на второй стропила. Пилить их нельзя. Пришлось вкорячиваться в имеющуюся высоту и ширину.
Потом началось проектирование. Вдумчивое курение интернета и специализированных сайтов. За основу был взят проект с сайта Житова. Спасибо ему. Потом рисование деталей в натуральную величину в кореле. Это конечно странно, но мне удобно). Единственный вариант, который подходил по удобству получился такой: лестница с поворотом на 90 и 4-мя забежными ступенями. Правильнее было бы с 3-мя, но тогда ступени получались слишком высокими, а если добавлять еще одну, то тогда на повороте я бы попадал лбом в потолок. Высота помещения до потолка 2,35 метра всего. Короче нарисовал, сосчитал материалы

Под это дело было решено было купить инструмент, который давно хотел купить: зеленый фрезер, светло-зеленую циркулярку и темно- зеленую шлифмашинку , всего около 18т.р.. Ну и по мелочи там… сверла , струбцины, три фрезы, стамески и прочее…
В магазине деревяшек было куплено 2 трехметровых клееных бруса 100*100, 3 тетивы по 2,5 и 3 метра, 9 ступенек, подоконная доска для нарезания забежных ступеней, перила. Все клееная сосна, бюджетный вариант. Сосна мягкая, но по лестнице ходить будем или босиком или в носках. Если б в обуви , то конечно нужно что нить покрепче. С балясинами сразу не определился. Вышло что то около 9 т.р. на деревяшки + 1 т.р немецкий паркетный лак. Полуматовый.
Взял неделю отпуска. За это время успел сделать основные работы , в выходные доделывал. Всего наверное ушло недели две чистого времени.
Из двух досок и уличного стола соорудил подобие верстака под навесом и понеслось.
Дальше будут фото с краткими комментариями. Будет примерно 70 фоток. Вроде)

[^]
maxraw
17.08.2016 - 14:22
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
2. Первая деталь, примерка в углу.

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:24
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

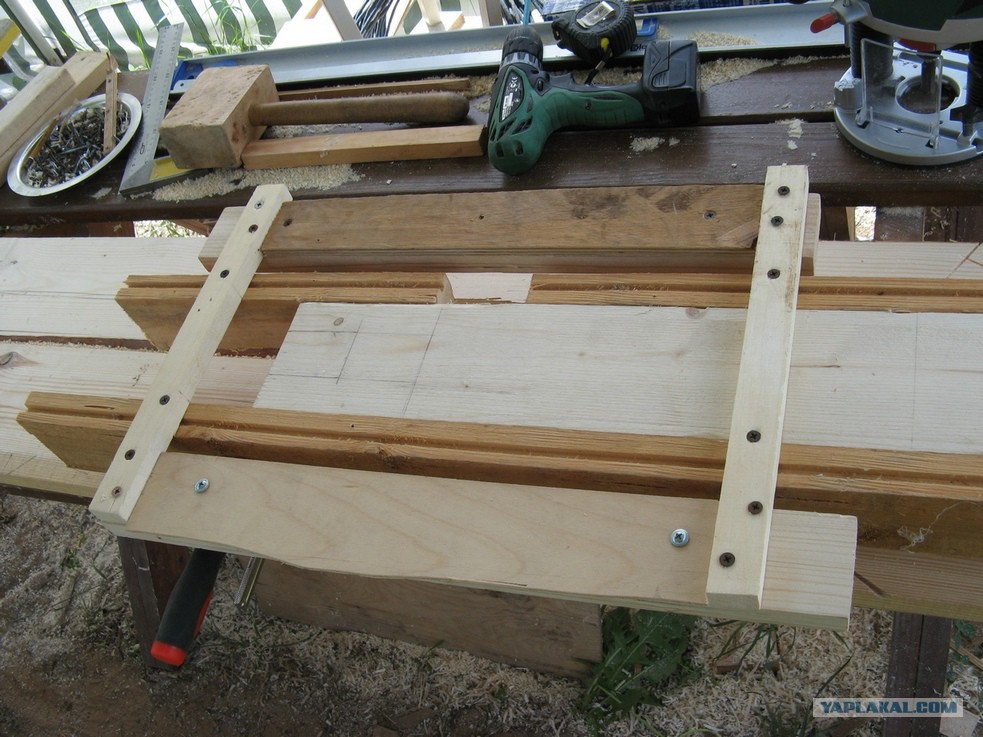

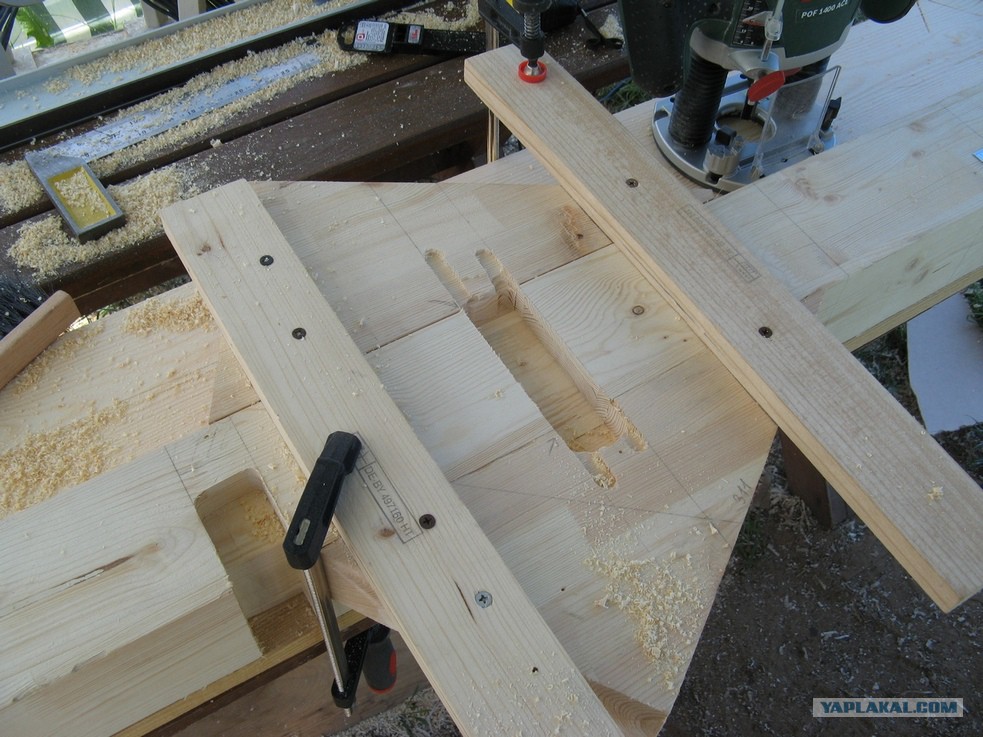

3. Приспособа для фрезерования пазов в опорном столбе под ступени

Это сообщение отредактировал maxraw - 17.08.2016 - 14:24

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:25
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

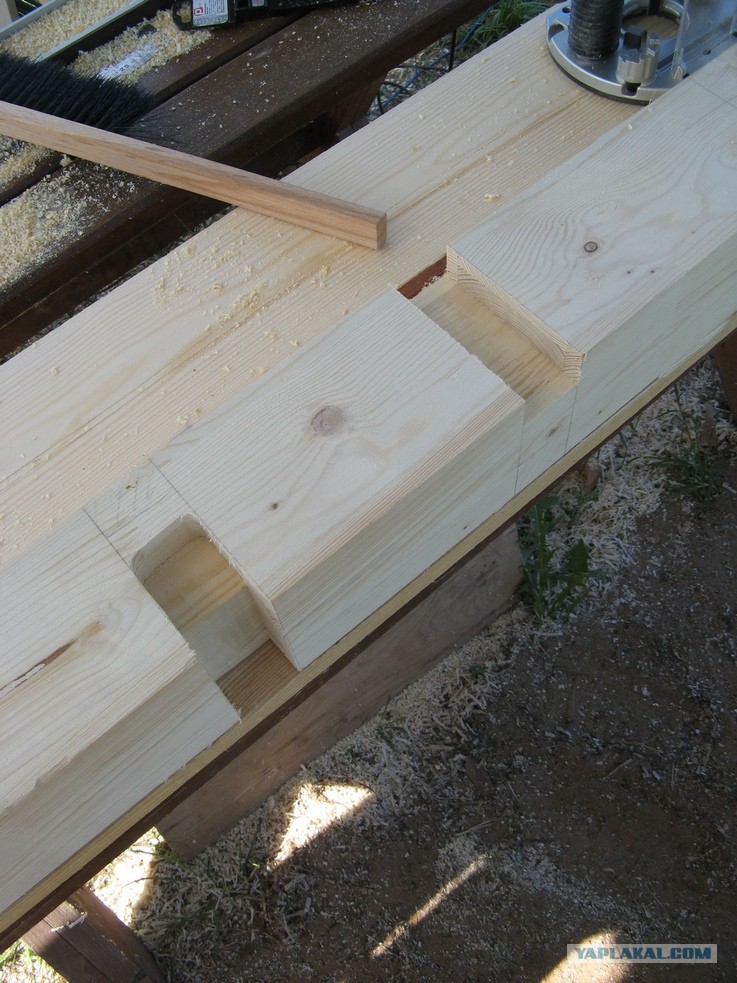

4. Вот такие вот пазики получаются. Вроде ровно и перпендикулярно.)

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:26
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
5. А теперь фрезеруем продольный паз

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:27
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

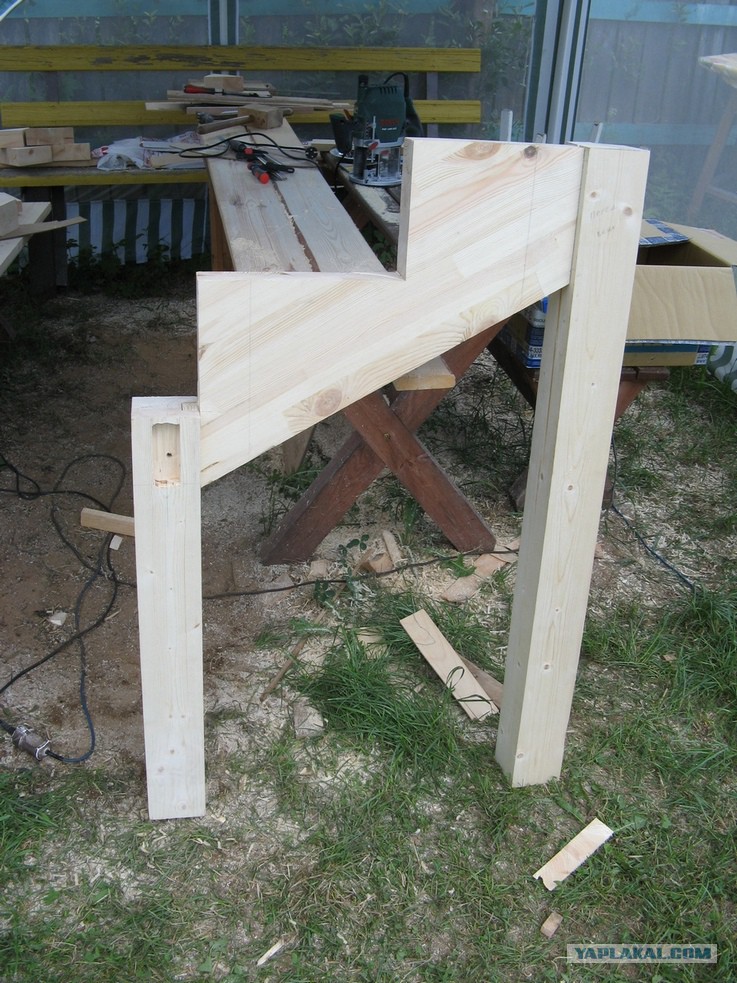

6. Вторая деталь. Правый столбик из бракованного бруса, для тренировки, потом переделаю)

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:28
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
7. Конечно сразу примеряем в углу

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:30
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

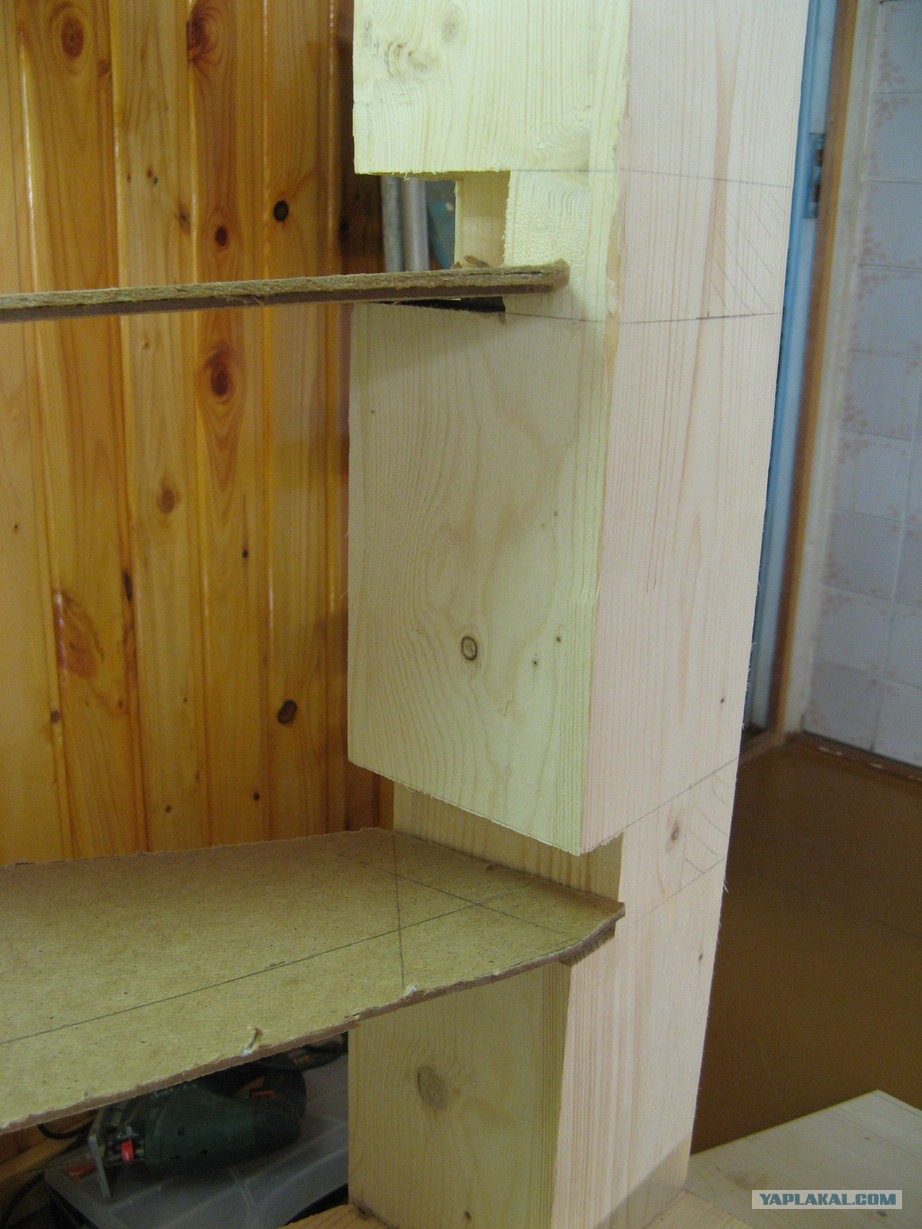

8.Центральный столб ставим на место. Делаем шаблоны для забежных ступеней из двп. Сразу пилить материал стремно, да и магазин далеко.

Это сообщение отредактировал maxraw - 17.08.2016 - 14:34

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:31
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

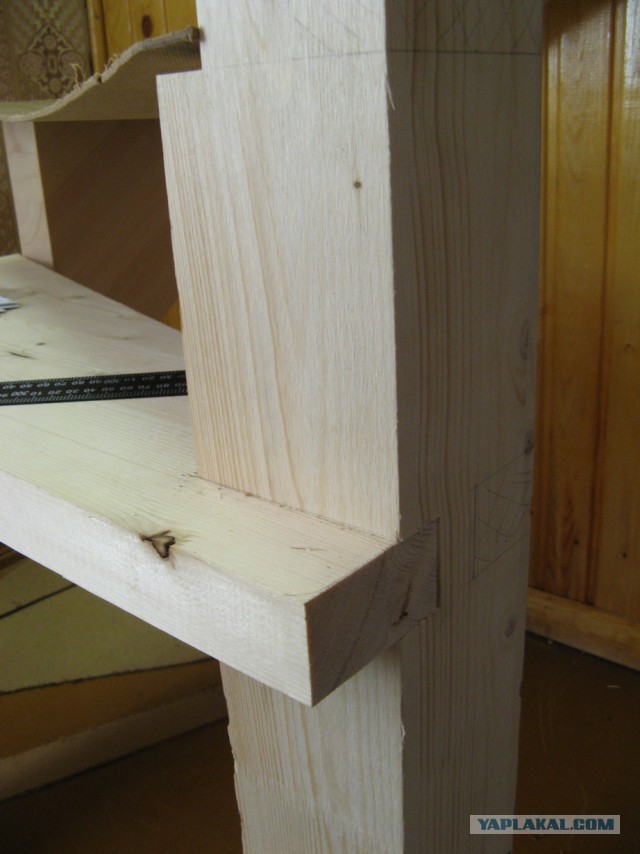

9. Вот так ступень врезается в столб. Я так вижу)

Это сообщение отредактировал maxraw - 17.08.2016 - 14:34

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:31
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
10. Подгонка шаблона

Это сообщение отредактировал maxraw - 17.08.2016 - 14:35

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:32
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
11. Подгонка по месту

Это сообщение отредактировал maxraw - 17.08.2016 - 14:35

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:33
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

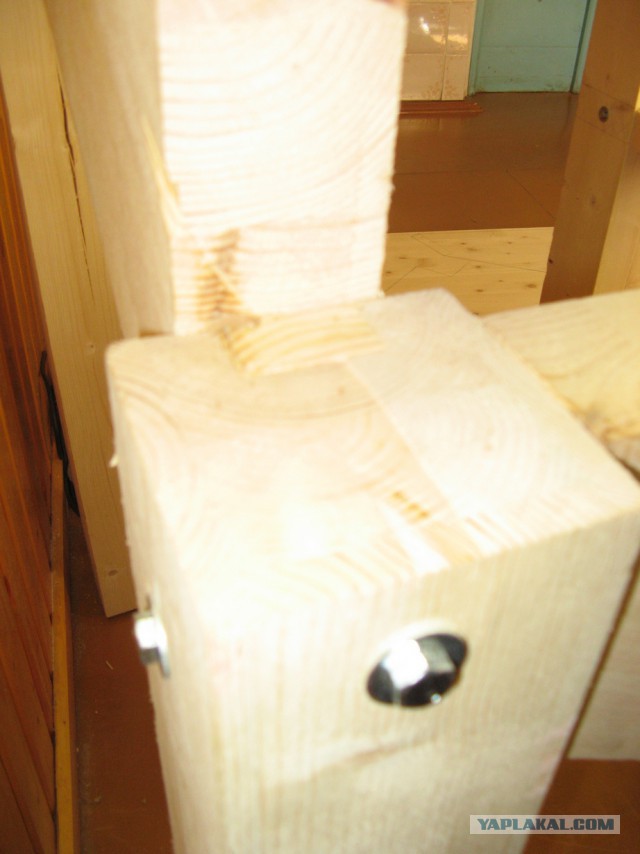

12. Скручиваем детали. Этот соединение будет в углу, потому не делаю пазы под глухари. Лень.

Это сообщение отредактировал maxraw - 17.08.2016 - 14:35

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:36
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

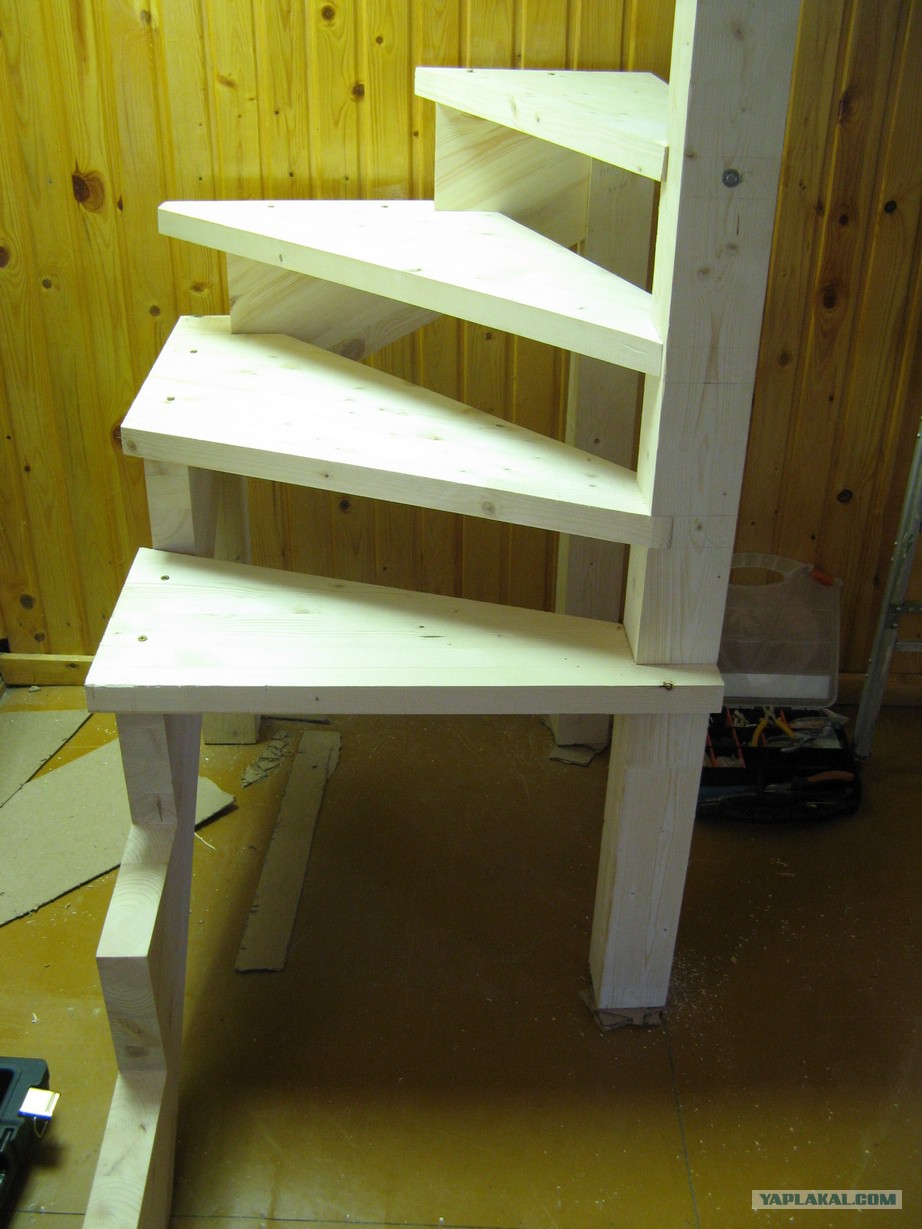

13. Выпилил ступеньки. Примерка

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:37
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
14. Еще фото. Ступени пока прикручены просто на черные саморезы. Потом заменю на желтые диаметром 6мм.

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:39
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
15. Для разметки косоура делаем вот такую штуку из гна и палок) И понеслось пилить.

Это сообщение отредактировал maxraw - 17.08.2016 - 14:39

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:40
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
16. Тыдыщ.. косоур готов.

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:41
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
17. Вот они оба... разложены для покрытия лаком... Процесс шлифовки опущен, чего там показывать, бери и шлифуй.

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:42
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

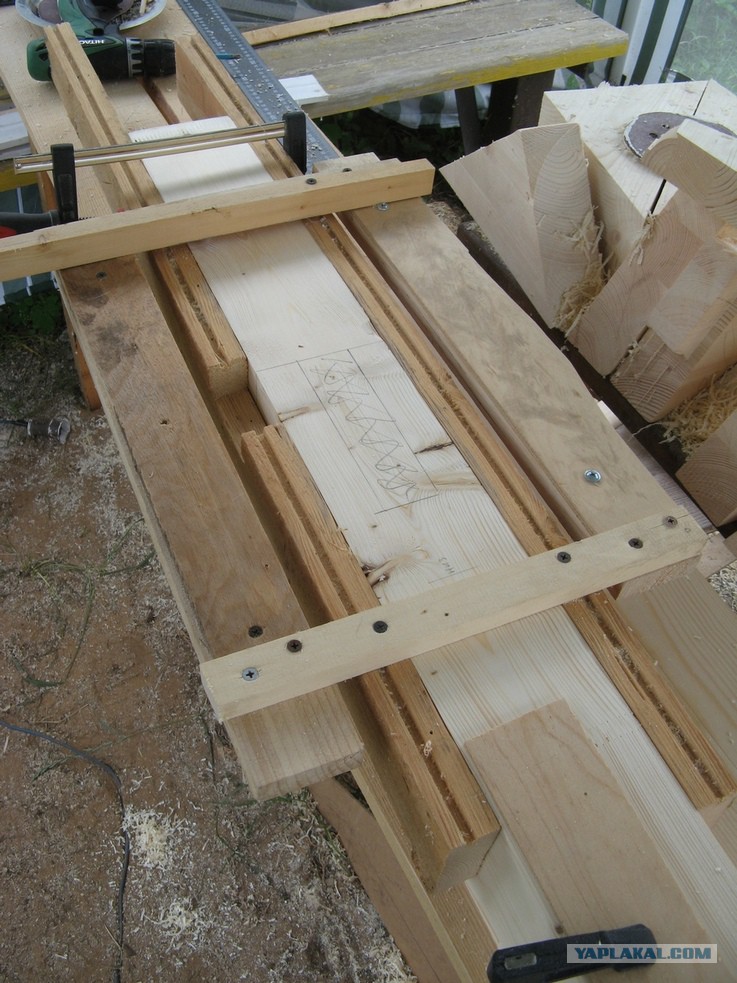

18. Собираем вот такую приспособу для фрезеровки пазов в центральном столбе под косоуры

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:43
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
19. Примерно вот так получается

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:44
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140

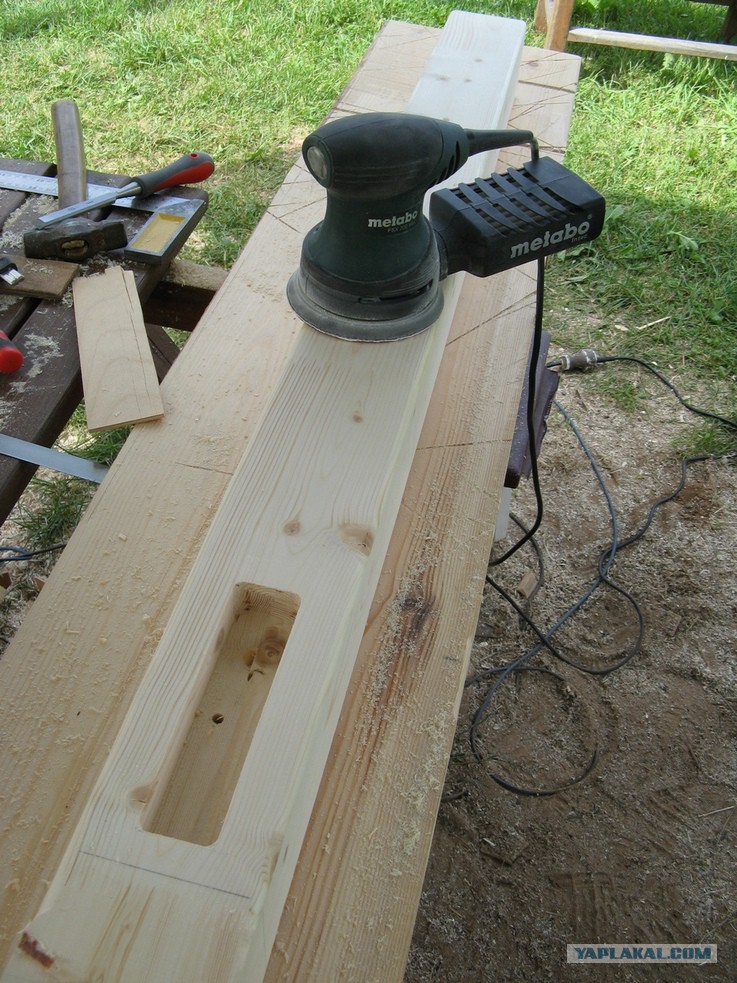

20. Шлифуем столб, снимаем фаски полукруглой фрезой

Как нарисовать сову или лестница от сисадмина.

[^]
maxraw
17.08.2016 - 14:47
Статус: Offline


Весельчак

Регистрация: 26.07.16
Сообщений: 140
21. Так как забежные ступени делаются из подоконной доски, то края у них приходится закруглять той фрезой, которая есть у меня. Закругление отличается от магазинных заготовок ступеней, потом срезаем его нафиг , и делам свое. Штоп везде одинаково
