Как мы беседку строили

С целью стать полноценным гражданином столь уважаемого сообщества, как ЯП, решил выложить свои фото своего рукожопства, дабы не убояться соблазна боянов и не испытывать гнев праведный модераторов.
Это была интерлюдия, теперь, сбссна, прелюдия.

В саду беседка необходима любому здравомыслящему индивиду. Однако, в силу постройки дома, сарая, увлечением дайвингом и прочим отмазам, моя семья вынуждена была обходиться скромным столом примерно 1X3 метра и лавочкой ему под стать, кои были изготовлены где-то между сараем и дайвингом. Комплект пластиковых стульев и мангал дополнял сей гарнитур. В случае дождя нередко использовался брезент, иногда предусмотрительно натянутый между деревьев.
Так долго продолжаться не могло, и уже спустя 5 лет после постройки дома была отлита бетонная плита размером 3X5 метров, на песочной подушке, толщиной 20 см, как основание под будущую летнюю резиденцию.

14 фото

Наконец, в результате избытка свободного времени, спустя несколько лет решил все-таки возвести достойное строение. Площадка была очищена, отмыта, затерта цементным молоком.
Подбив наличный материал(старый брус и обрезки, оставшиеся еще со времен строительства дома) немного приуныл. Некоторые бруски подгнили, да и всего их оказалось как-то не много.

Посему, недолго отчаявшись, быстренько внес изменения в проект(начертанный перстом на пыльной поверхности стола) и бюджет(состоящий из добровольных пожертвований домашних).
И понеслась....

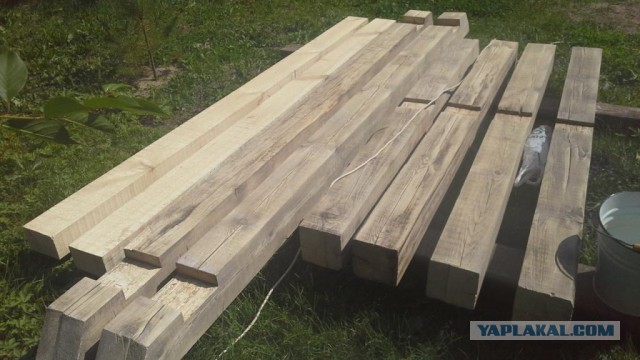

Запиливаем элементы конструкции по проекту.

Сразу все обработали антисептиком, который немного смыл нежданно подкравшийся дождь.

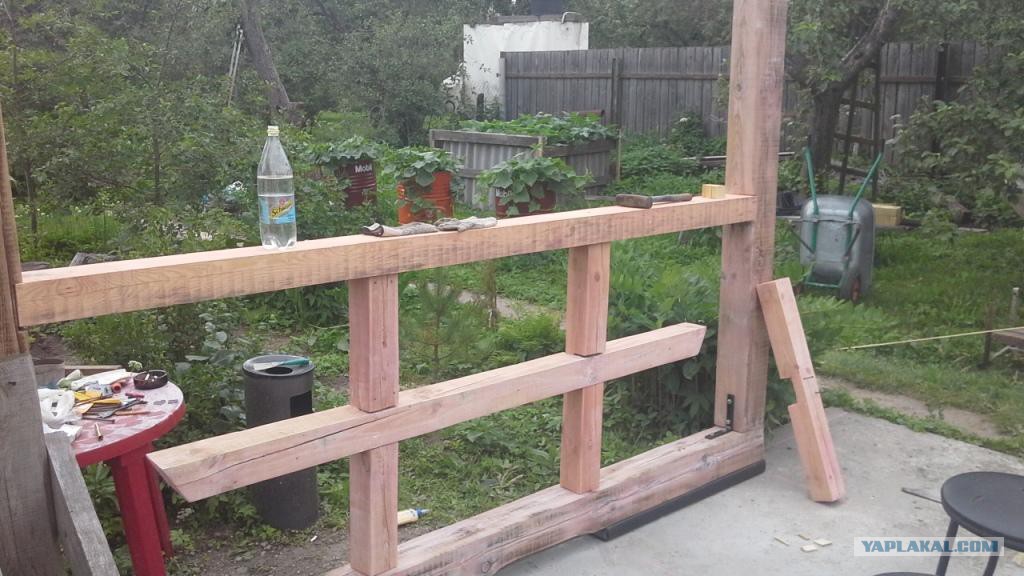

Начали возводить конструкцию. Соединения-на металлических уголках с глухарями(большими шурупами по дереву) и гвоздях 200мм косым забоем в нужных местах. Под нижнюю обвязку подложены доски, пропитанные Пинотексом и обернутые пергамином в два слоя. Торцы открыты.
Нижнюю обвязку закрепили на 4 анкера, по два на сторону.

Брус обработан грубой шлифовальной бумагой, только чтобы убрать занозы и задиры. На счет идеальной подгонки врубок-тоже не парился, чай не дом)))))
Во всей этой вакханалии рукожопства меня поддерживал мой крестник, волею случая также, как и я, располагавший некоторым обилием свободного времени.

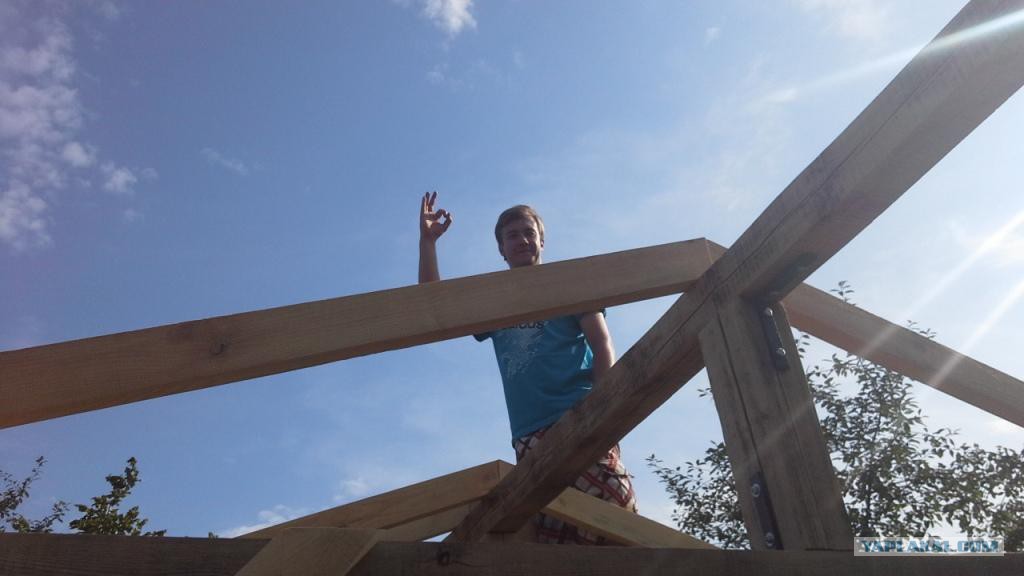

Собрав каркас стен начали пилить и колотить стропила, коньки и прочие обрешетки. На высоте работал крестник, я только брус подавал и отвечал за дизигн.

Стропила. Пришлось немного досок на пожертвования купить.

Крыть решили ондулином. Хотелось бы, конечно, хорошей фанерой+гидроизол+тростниковые маты, или хотя бы фанера+шинглс, но по деньгам и трудоемкости тендер выиграл ондулин.
Покрыли за час. Хотя я оченно волновался, ведь крестник первый раз крыл крышу))))

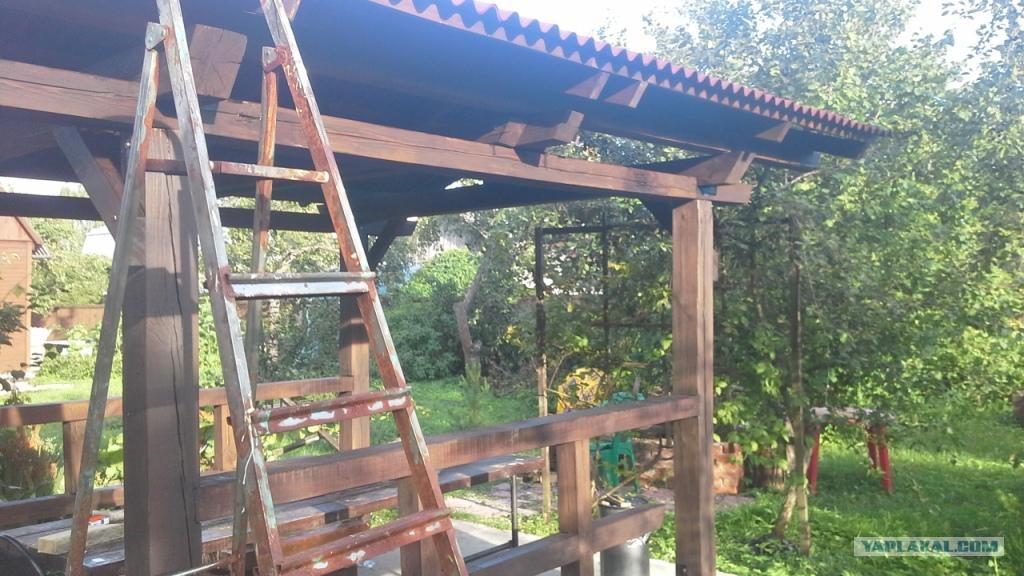

Красили, точнее пропитывали в два слоя, до и после кровли, обычным пинотексом-орех.

Еще орех.

И вот все готово.

Пора идти мариновать шашлыг.

Под беседку лить плиту.. Ну, вы монстры, это уже какое-то капитальное строительство у вас получается.

Ну, извини, сломал. Ты написал "вот и все" я и повелся, думал конец поста фотки не пронумерованы,

Это сообщение отредактировал Shader - 16.03.2016 - 22:20

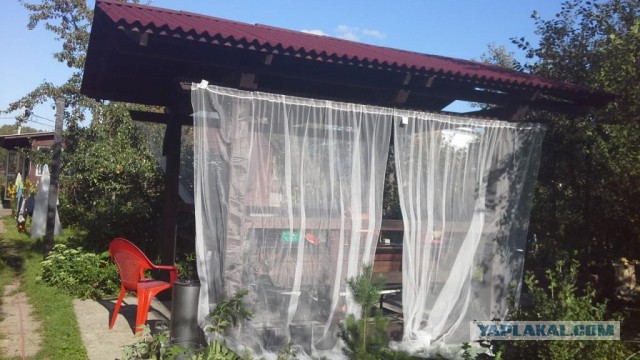

А, еще в жаркий день решил создать немного тени и повесили икеевские карнизы и шторы с западной стороны. Получилось, на мой взгляд, не очень, я бы жалюзи предпочел, но пока-пусть будет))))
У меня все, ну что ж, пинайте))))

Это сообщение отредактировал LarsenDiver - 16.03.2016 - 22:19

20 см плиты под беседку?! Ну ты олигарх.
А положить обычную бетонную плитку по 300 руб за квадрат религия не позволила. 15 см песчаной подушки в данном случае особо бесполезны, т.к. подушка не имеет водоотведения. Если уж очень и хочется плиту то сначала гравий 20-30 см сыпать надо, потом дренажные трубы по периметру класть, потом песок 20 см с трамбовкой виброплитой, потом один или два ряда дорожной сетки 10х10 см и плиту 12-15 см максимум.

Это сообщение отредактировал Diamav - 16.03.2016 - 22:22

согласен, хороший сруб выдержит

Насколько прочны эти "уголки"? Ветром не сдует?

ТС, ты случайно не принимал участие в строительстве космодрома "Восточный"? Нет? А то просто такую плиту под летнюю беседку захуячил, что как-будто в такой "беседке" не шашлыки планируешь жарить, а "Протоны" с коммерческими грузами запускать

Некомфортно в беседке с бетонным полом.

Обить вагонкой, утеплить - гостевой домик готов!
А то жирно в такой беседке шашлык водкой запивать!

Меня конечно минусить будут, но это извините изврат - класть плиту за 10000 руб как основание, а вместо нормальной крыши ондулин положить. Это ж полный бзец, а не материал.

Про 20 см в оправдание скажу, что грунты у нас уж больно пучинистые, да и пол деревянный не хотели, да и арматуры маловато было....Да и что там всего три куба гости из Азии намешали))))

теоретически, судя по уклону и размерам 3х5, площадь крыши составит около 20 м2, что по цфо дает нагрузку зимой около 4 тонн, т.е. грубо центроприложенная нагрузка на каждый вертикальный брус порядка 1 тонны. На таких соединениях по низу очень небезопасно.

Вот вы до плиты доебались. Может, он потом ещё три этажа к этой беседке пристроит.

С бетонным полом летом прохладно, просто мыть керхером.
Если ондулин разрушиться-перестелить можно за час. Было денег в обрез, иначе сделал эпичней бы)))).

4 столба по углам 40х40 , подъем на 20-40 см от земли и ставим основание на деревянный пол. А такую плиту может целиком подмыть и наклонить.
