Угольно-чёрное царство в порту Усть-Луга

Про порт Усть-Луга - новое "окно России на Запад", которое пришлось сооружать с нуля после отпадения Прибалтики в 1991 г., я рассказывал уже несколько раз. Был и общий обзор порта, и рассказ о громадной сортировочной станции, построенной не так давно, и сравнение специализации портов восточной Балтики.

В конце прошлой недели довелось посмотреть вживую и близко познакомиться с одним из крупнейших терминалов Усть-Луги - угольным. Собственно, только он один сейчас перерабатывает столько же тоннажа, сколько средний порт Балтийского бассейна типа Таллина или Вентспилса - порядка 18 млн. тонн/год. А ведь там разных терминалов уже много. В этом посте будет рассказ о технологиях и состоянии именно этого, угольного терминала. Как он выглядит сегодня и каким образом всего лишь 500 человек, работающие в 4 смены круглосуточно, умудряются перерабатывать такие объемы.

38 фото 1 видео. periskop

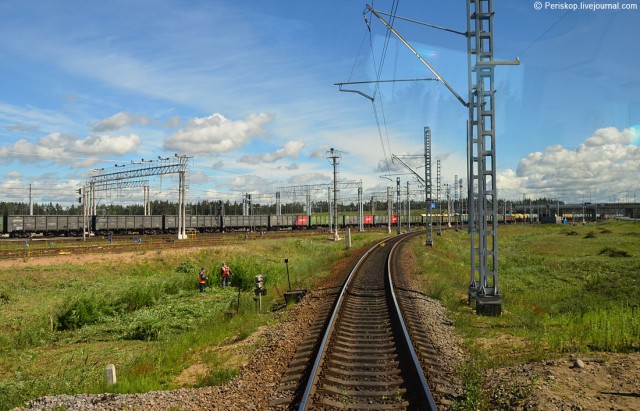

2. Едем на территорию порта, неоднократно пересекая подъездные линии. На горизонте - пути станции Лужская-Северная, куда прибывают полувагоны с углем и другие грузы.

3. Заворачиваем левее и выгружаемся тут, близ бело-синего здания. Здесь и базируется АО "Ростерминалуголь".

4. В холле на входе - изображение самого терминала.

5. После краткого инструктажа по ТБ и получения спецодежды идём на крышу, откуда открывается панорама порта и терминала.

6. Границы угольного склада-хранилища наглядно обозначает система синих сооружений - пересыпных станций и конвейеров, которыми можно подавать уголь в любое место по периметру терминала, а также прямо к судну, если это необходимо.

7. Внутри - громадные угольные горы, высотой на глаз где-то до 20 метров. Обратите внимание, что они постоянно охлаждаются водой - как для исключения угольной пыли на территории, так и для поддержания безопасной температуры в угольной толще. Дело в том, что уголь - это субстанция, способная к самопроизвольному возгоранию и температуры свыше 60° внутри слоёв являются потенциально опасными. Для этого на терминале установлена целая система наблюдения - более десятка тепловизоров, которые контролируют состояние угольной массы без механического вмешательства, в инфракрасном спектре (см. также фото 34). Всего ёмкость открытого склада составляет порядка 640.000 тонн. Однако терминал грузит на суда в месяц до 2 миллионов тонн, так что сменяемость этих "гор", как я понял, достаточно быстрая.

8. С крыши также видно часть акватории Южного района порта, но не всю. Сейчас порт разросся до громадных размеров и его площадь составляет около 11 кв.км., если считать вместе с портовыми станциями. Многие части порта находятся в процессе строительства или реконструции, так что почти везде можно видеть какие-то работы, бытовки строителей, вбиваемые сваи или строящиеся цеха.

9. Теперь посмотрим на общую планировку терминала. В центре - угольные склады, разделенные на 4 сегмента конвейерными линиями. Причальная стенка рассчитана на приём одновременно двух судов класса Panamax (сейчас уже, после очередной реконструкции, и New Panamax) с максимальной осадкой до 14,5 м. Сменяемость судов и быстрота их загрузки очень высокая, так что балкер обычно стоит недолго. За полугодие 2017 г. Ростерминалуголь обработал тут 167 судов (2016-й - 122 судна), а за одну смену на судно грузится порядка 50-57 тыс. тонн угля. Такая высокая производительность стала возможна с применением судопогрузочных машин (СПМ) - их 2, они хорошо видны на причальной стенке. Рекордный по величине балкер был тут принят месяц назад - Navios Pollux класса Capesize дедвейтом 180 тыс. тонн и длиной 292 м.
Вдали расположен участок выгрузки прибывающего угля, о нём - ниже. Ещё дальше и правее - станция Лужская-Северная, а левее - Лужская-Нефтяная. Слева с терминалом граничит УПК (универсальный перегрузочный комплекс), который тоже занимается углем, но в несколько более архаичной форме, без такой высокой степени механизации процесса.

10. Перемещаемся в зону прибытия вагонов. Вообще, со стороны управления терминала станция на первый взгляд выглядит буколически: огромный газон, две лесополосы у путей.

11. Но это впечатление обманчиво: движение тут очень интенсивное. Маневровая работа здесь исключена. Достигается это применением трансбордеров, которые переставляют пары вагонов практически непрерывно на соседние пути после выгрузки. Технологически это хорошо видно на макете, который я снял в ведомственном музее. Смотрите, по обеим внешним сторонам расположены пути для порожняка, а на центральные - прибывают груженые составы. Они проходят через вагоноразмораживатели (это актуально для зимы), расцепляются сегментами по 2 вагона и попадают в вагоноопрокидыватели (на макете - желтого цвета). Затем выгруженные вагоны парами подаются дальше, и трансбордерами их перемещают на внешние пути, где формируют порожний состав. После формирования состава его утаскивает локомотив из зоны терминала.

Вагоноопрокидыватель, честно говоря, поразил меня здесь больше всего. Такой скорости выгрузки полувагона я ещё никогда не видел. Судите сами, два полувагона с углём выгружаются всего за 140-145 секунд - причём просто путём переворота, без механических воздействий и всяких там хитроумных грейферов! Поэтому тут не надо содержать и ремонтный участок для вагонов, а можно сразу после выгрузки отдавать их на пути РЖД.

12. Вначале два вагона подают внутрь вагоноопрокидывателя, он их обхватывает...

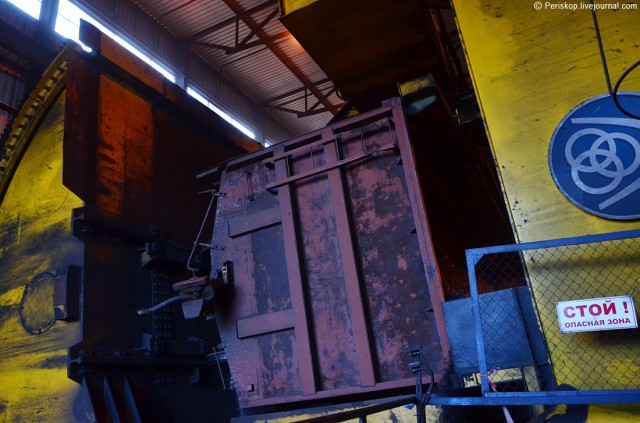

13. ...и шустро поворачивает вокруг своей оси! На фото даже видно, как начинается высыпаться уголь. Ему, конечно, внутри ещё помогают воздухом, но без механического воздействия. Я еще видео покажу, там вообще картинка впечатляет.

14. Каких-то 2 с половиной минуты - и вагон пуст! Тут же его поворачивают обратно и безлокомотивно вытаскивают трансбордером на перестановку.

15. Вот здесь наглядно видно устройство перемещения вагонов, оно вблизи. И пустой вагоноопрокидыватель - в день нашего визита он был на техобслуживании. Обычно же они работают парой и обрабатывают сразу два состава.

16. Вагоноопрокидыватель со стороны цеха. Таких устройств выгрузки в России только два - здесь, в Усть-Луге и в порту Восточный. (UPD: выяснил, что есть ещё в Посьете - установлен недавно и в Ванино - раньше, но украинского производства) Производители - наши незаметные стратегические партнеры немцы, фирма "Крупп унд Тиссен". Именно они помогают России эффективно противостоять Западу, НАТО и прибалтам, причём не только тут :)

17. Дальше уже пустая пара вагонов попадает на этот путь, что справа...

18. ...вот, заезжает очередная пара.

19. После команды фотоэлемента о полном вьезде трансбордер перемещает вагоны на один из двух соседних путей, которые предназначены для порожняка. И - вуаля, через полчаса можно оттаскивать целый порожний состав!
Всё это происходит в очень быстром темпе, подчинённом циклу вагоноопрокидывателя в 145 секунд. Подача и выгрузка угольных полувагонов в сутки достигает невероятной величины в 1259 вагонов. А среднесуточная выгрузка тут - порядка 1043 вагона, или 15-16 составов. Это - за одни сутки! Так что интенсивность работы очень высокая.

Следующий пункт визита - территория угольного склада.

20. Настоящие горы угля! Высотой этажей в 6-7, не меньше.

21. Они разделены на сегменты (см. фото 9), где в промежутках между горами работают стакеры-реклаймеры. Один из них немного виден на кадре.

22. Стакер-реклаймер поближе. Чтобы было понятней: "стакер" - формирует штабеля угля, а "реклаймер" - забирает (черпает) уголь со складов для погрузки на суда.

23. Вот это устройство целиком в работе. Обратите внимание, что целая система транспортеров внутри реклаймера соединяет углечерпалку и возможность подачи угольной массы в любое место терминала или даже прямо на корабль, если надо. Все конвейеры - реверсивные. Можно подавать уголь на склад, можно забирать со склада для погрузки.

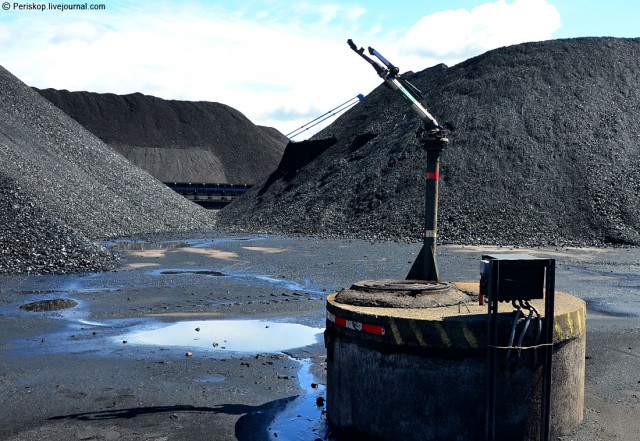

24. Подавление угольной пыли всей этой колоссальной массы хранения в более чем полмиллиона тонн обеспечивают 48 водяных пушек. Они же орошением профилактически понижают температуру угольной массы. Зимой, как мне сказали, их на этих же точках воздействия меняют на снеговые пушки. Пока мы были рядом, диспетчера их выключали, но их работа хорошо видна на фото №7.

25. А вообще, у Ростерминалугля есть и своя пожарная часть, на случай самовозгорания угля. Она расположена прямо у периметра открытого склада.
