Таракан - скрепкоход без коленвала

Сразу скажу. Не мое.
Вот видео.



Вот описание:
Придумал максимально простую схему таракана из скрепок.В отличие от ютубовских собратьев с одним-двумя коленвалами, мой имеет только кривошип, но при этом у всех лап 2 степени свободы и ровная походка.Конструкция весьма прочная.Заряда аккумуляторов хватает на целый день.
Для желающих скопировать таракана приведу некоторые подробности.
Скрепки для лап толщиной 1,1 мм., не тоньше.Для тяг и шатунов толщиной 0,8 мм.
Рычаг над двигателем толщиной 1,2 мм., его малое плечо длиной 6 мм., большое - 14 мм.
3 коромысла из жести толщиной 0,6 мм.(кровельное железо).У 2-х верхних расстояние между крайними отверстиями 25 мм.(такое же расстояние и между лапами).Между центральным отверстием маленького коромысла и крайними отверстиями 5 и 10 мм.Стойки коромысел из жести от консервной банки, чтобы была возможность лёгкого покачивания без усилия.Из такой же жести и основания лап.
Основание - фольгированный стеклотекстолит 40х65 мм.Аккумуляторы неизвестного происхождения, неизвестной ёмкости (на глаз 300 мА.ч.) но можно применить 1 литий-ионный на 3, 7 В, тогда светодиоды можно будет поставить белые, а таракан будет шустрее.Мотор с редуктором от загрузочного механизма кассетной автомагнитолы.
Старайтесь насколько это возможно минимизировать все люфты! У кого нет опыта, не советую делать такого маленького, лучше увеличьте все размеры в 1,5-2 раза, соответственно увеличив длину малого плеча верхнего рычага (над двигателем).

сколково с Чубайсом отдыхают!

У Чубайса такое чудо разработали бы за мильярд..

Это сообщение отредактировал LIV - 12.12.2017 - 11:21

Это наши НаноСКРЕПЫ!

не буду смотреть, пока не уберешь капс из заголовка и не извинишься за этот педрильский поступок перед уважаемыми читателями

ты не понял. надо не минусить каменты. а отредактировать пост

Это сообщение отредактировал CrazyPianist - 12.12.2017 - 11:25

Мелковат! Такой даже пиво из холодильника не притащит...

Это сообщение отредактировал yura1208 - 12.12.2017 - 11:33

Крутяка :) Надо забацать дома такую же.
З.ы. Boston Dynamics с предложением у них работать еще не звонили? :)

Ну раз не твое - не будет тебе зелени

CrazyPianist Пожалуйста. Я не минусил.

Это сообщение отредактировал list67 - 12.12.2017 - 11:26

у меня хренова туча видаков в гараже валяется - надо монстра посерьезьней собрать
а таракашка зачетный
а два ауккума зачем ? - один пихло ,другой подсветка ?

так намного лучше. да ведь?

Резервное питание!

Бля, такого же хочу!
Только диоды зелёные поставлю!

Посмотрел начало, но когда включилось музыкальное сопровождение у меня кровь из ушей пошла. У технарей похоже появилась особая секта имени Гунара Олсена.

вот бы модельки деталей для принтера.

китайцам на заметку, хотя, уже сто пудов, есть что-то подобное

Этот дядька вообще прикольный, много чего мастерит своими руками и популяризирует техническое творчество на своем канале в тыртубе.
Петрухи насыпал)

Видел такого в журнале типа Юного техника году эдак в 1988

А какая разница между коленвалом и кривошипом? А-то мы, двигалестроители, по незнанке, кривошипно-шатунный механизм когда по запчастям разбираем, то коленвал бывает кривошипом обзываем. Да и книжка по механике говорит что сие есть одно и то же.

Кривошип - это одно звено.
Кривошип — не всегда коленвал. А коленвал - всегда кривошип.

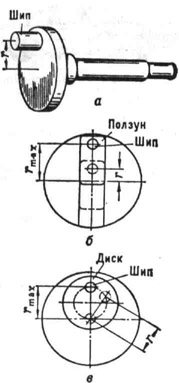

КРИВОШИП
звено кривошипного механизма, совершающее полный оборот вокруг неподвижной оси. К. имеет цилиндрич. выступ - шип, ось к-рого смещена относительно оси вращения К. на пост. или регулируемое расстояние r (см. рис.). Иногда К. выполняют в виде коленчатого вала.

На робофоруме ещё лет 5 назад была целая ветка про подобных скрепышей. Кстати термин про "кошмар водопроводчика" от ТСа той темы.

Спасибо, друг, вот никогда бы не подумал, что коленвал - это частный случай кривошипа!

Чувак ну как так !
Ссылку то на автора надо дать
Дмитрий Коржевский

Рекомендую его канал, очень головастый и рукастый мужик.

Особо порадовал момент в одном его видео про то как чистить оптику сажей потому что там атомарный кислород (или водород? ) а спичку он там зажигает с помощью лазера из указки, который сделал сам.

...

Я давал ссылку на YouTube. По этой ссылке было видно, кто автор. Но сегодня в 21-10 модератор mjksn загрузил это видео на ЯПфайлы. И произошла замена. Не писал, что Дмитрий Коржевский, чтоб не обвинили в рекламе канала. А теперь пост не отредактировать, время прошло.
