Этот вопрос может показаться странным - действительно, если полистать нашу оружейную литературу, то может возникнуть впечатление, что о пистолете ТТ и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в истории создания ТТ немало белых пятен.

Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.

8 фото.

Всё ли нам рассказали о пистолете ТТ?

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
BunraKa
6.04.2014 - 11:38
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.

Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного оружия А.Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможность для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не 36 мм, как обычно, а 130 мм!


Всё ли нам рассказали о пистолете ТТ?

[^]
BunraKa
6.04.2014 - 11:39
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что TT это в чистом виде копия одной из Браунинговских моделей.

Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.

Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.

В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.

Пистолеты состояли на вооружении армии и полиции многих стран.

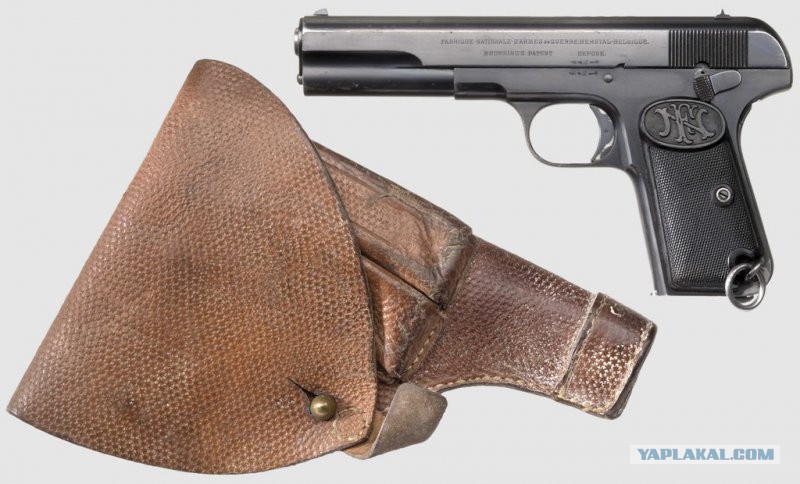

Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России — ею вооружались сотрудники жандармерии.

Особенность 9-мм «Браунинга» образца 1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца 1908 г. Длина браунинговского патрона на 1,5 мм короче парабеллумовского (28 мм против 29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9x20.

Всё ли нам рассказали о пистолете ТТ?

[^]
BunraKa
6.04.2014 - 11:39
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.

На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.

Всё ли нам рассказали о пистолете ТТ?

[^]
BunraKa
6.04.2014 - 11:40
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.

Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.

Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.

С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.

Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.

Всё ли нам рассказали о пистолете ТТ?

[^]
BunraKa
6.04.2014 - 11:41
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.

Эта компоновка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.

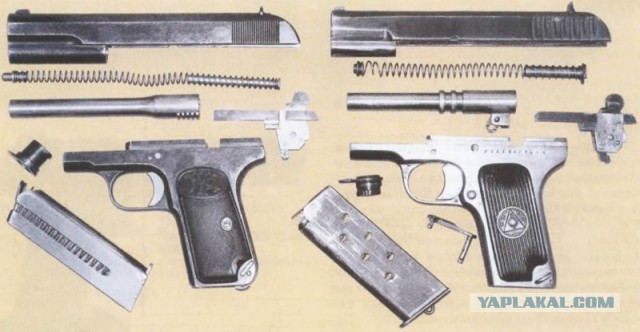

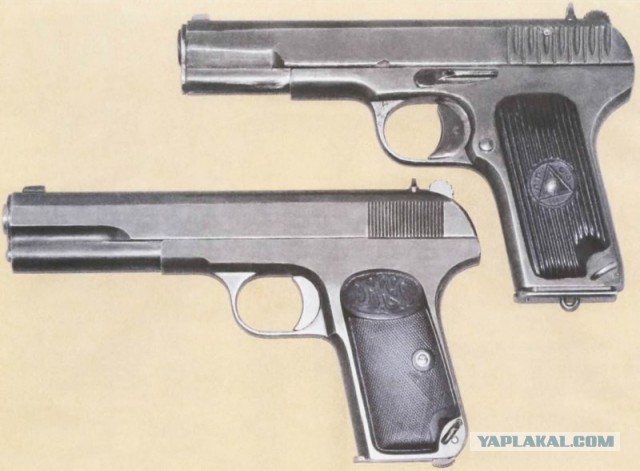

При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий — совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!

Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г., отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».

«Браунинг обр. 1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9x20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.

Всё ли нам рассказали о пистолете ТТ?

[^]
BunraKa
6.04.2014 - 11:41
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна.

Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.

Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.

Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.

Внешне агрегат и его детали неотличимы от аналогичных пистолетов ТТ.

В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.

Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.

Всё ли нам рассказали о пистолете ТТ?

[^]
BunraKa
6.04.2014 - 11:41
Статус: Offline


Шутник

Регистрация: 1.02.14
Сообщений: 60
Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke — BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. — качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.

Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в 1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца 1938 г.

Добавлено в 11:42
взял сдесь http://topwar.ru/29323-vse-li-nam-rasskaza...stolete-tt.html

Всё ли нам рассказали о пистолете ТТ?

[^]
avenger84
6.04.2014 - 11:47
2
Статус: Offline


Весельчак

Регистрация: 9.07.13
Сообщений: 136
Любимый пистолет комитетчиков и милиции до появления ПМ и любимый пистолет братвы в 90е )

[^]
Ejiks
6.04.2014 - 11:48
9
Статус: Offline


Ярила

Регистрация: 22.12.11
Сообщений: 2433
Продолжение

Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом» 1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62x25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.

Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.

Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего — на ТТ автоматического предохранителя нет!

Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.

[^]
ab80
6.04.2014 - 11:49
2
Статус: Offline


Ярила

Регистрация: 16.03.14
Сообщений: 7768
выбирая между пм и тт выбрал бы пм. теме зелень

[^]
Traktoristo
6.04.2014 - 11:50
1
Статус: Offline


Приколист

Регистрация: 13.05.13
Сообщений: 211
Никогда бы в жизни не подумал что кракозябры на накладках рукояти это аббревиатура завода! Оружейной теме кило зелени!

Это сообщение отредактировал Traktoristo - 6.04.2014 - 11:51

[^]
Саша79
6.04.2014 - 11:51
25
Статус: Offline


Юморист

Регистрация: 16.09.13
Сообщений: 547
лучше маленький ТТ чем дзюдо и карате)

[^]
avenger84
6.04.2014 - 11:51
0
Статус: Offline


Весельчак

Регистрация: 9.07.13
Сообщений: 136
[qoute]выбирая между пм и тт выбрал бы пм. теме зелень[/qoute]
как бы ПМ был много позже изобретен, пистолеты разных времен так сказать, да и в наше время есть экземпляры на много интереснее оных, прогресс не стоит на месте, а ТТ это уже история

[^]
ab80
6.04.2014 - 11:54
1
Статус: Offline


Ярила

Регистрация: 16.03.14
Сообщений: 7768
avenger84 я в первую очередь по удобству оценивал. пострелять удалось пока только из пм, тт и марголина.

[^]
ералаш
6.04.2014 - 11:55
3
Статус: Offline


Приколист

Регистрация: 27.06.11
Сообщений: 229
нету лучше каратэ, чем в кармане два тт! deg.gif

[^]
TeutoneC
6.04.2014 - 11:55
100
Статус: Offline


Amamos La Vida

Регистрация: 5.03.14
Сообщений: 140
выбирая между тт и пм выбрал бы стечкин

Всё ли нам рассказали о пистолете ТТ?

[^]
ab80
6.04.2014 - 12:00
0
Статус: Offline


Ярила

Регистрация: 16.03.14
Сообщений: 7768
TeutoneC к сожалению не встречал, а хотелось бы

[^]
TeutoneC
6.04.2014 - 12:03
-1
Статус: Offline


Amamos La Vida

Регистрация: 5.03.14
Сообщений: 140
Цитата (ab80 @ 6.04.2014 - 13:00)
TeutoneC к сожалению не встречал, а хотелось бы

я стрелял на сборах хорошая машина moderator.gif

[^]
onebibis
6.04.2014 - 12:14
0
Статус: Offline


onebibis

Регистрация: 22.04.08
Сообщений: 795
... видел в оружейном магазине в Люберцах, переделанные из боевых в травматики ТТ ...
... да, конечно легендарное оружие, да - наверно изготавливалось в трудные военные годы ВОВ, но брать это в руки не хочется - все кривое, не доведенное даже напильником, последнее, что видел этот металл, был рашпиль ... в общем напоминает фото из этого поста, но страшнее ...

Всё ли нам рассказали о пистолете ТТ?

[^]
дурной
6.04.2014 - 12:26
2
Статус: Offline


Приколист

Регистрация: 19.01.14
Сообщений: 215
когда служил срочную 1990-92, у офицеров части были на вооружении ТТ 1944г.в., доводилось стрелять из него. Не знаю, мне он больше ПМ нравился. Кстати в википедии вычитал что они были сняты с вооружения СА в 60 годы, но в той части где служил они почему-то ещё использовались. часть кстати не стройбат, отдельная радиотехническая рота.

[^]
vistador
6.04.2014 - 12:47
1
Статус: Offline


Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 6625
Цитата (Ejiks @ 6.04.2014 - 11:48)
нального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62x25. За основу взяли не самую распространённую модель пистолета, а его наибол Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего — на ТТ автоматического предохранителя нет!

А каким образом пистолет "определял" что выпущен из руки??
что за механизм служил для этого??
нельзя ли привести пример для непосвященных?

[^]
JagXJ
6.04.2014 - 13:11
10
Статус: Offline


Ярила

Регистрация: 16.10.12
Сообщений: 2854
Цитата
каким образом пистолет "определял" что выпущен из руки??
что за механизм служил для этого??
нельзя ли привести пример для непосвященных?

Например таким - внимание на заднюю часть рукоятки
http://www.impactguns.com/Data/Default/Ima...percarryhd2.jpg

[^]
yarnedrya
6.04.2014 - 13:41
3
Статус: Offline


Приколист

Регистрация: 4.03.11
Сообщений: 200
ну, а кто что скажет про недостатки, из-за которых сняли с вооружения?
1) маленкое останавливающее действие
2) плохо сделаный предохранитель, вследствии множество самострелов при эксплуатации?

[^]
jh7
6.04.2014 - 13:43
1
Статус: Offline


Ярила

Регистрация: 24.12.13
Сообщений: 1002
Цитата (onebibis @ 6.04.2014 - 13:14)
... видел в оружейном магазине в Люберцах, переделанные из боевых в травматики ТТ ...
... да, конечно легендарное оружие, да - наверно изготавливалось в трудные военные годы ВОВ, но брать это в руки не хочется - все кривое, не доведенное даже напильником, последнее, что видел этот металл, был рашпиль ... в общем напоминает фото из этого поста, но страшнее ...

так-то рашпиль предназначен для обработки мягких материалов. неужели ТТ делали из мягкого металла?

[^]
