Тактико-технические характеристики:
Толщина корпуса – 15 мм
Диаметр корпуса – 48 мм
Материал корпуса – нержавеющая сталь AISI 304
Вес с ремешком – 76.8 грамма
Питание – литий-полимерный аккумулятор ёмкостью 180 мА/час (одной зарядки хватает на месяц работы)
Водозащищённость отсутствует

29 фотографий и видео.

Наручные часы из игры «Metro: Exodus»

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
24.04.2019 - 07:20
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Наконец-то доделал наручный вариант часов из игры «Metro: Exodus»!
Настенный вариант был хорош, но наручные не давали мне покоя. Тем более, что до меня уже были попытки сделать эти часы другими мастерами.
Первыми представили часы авторы игры, было выпущено всего десять часов Metro Exodus Artyom Edition — все они созданы вручную и сопровождаются сертификатами подлинности, подписанными как самим писателем Дмитрием Глуховским (автор оригинальных романов), так и креативным директором 4A Games Андреем Прохоровым.
На мой взгляд, корпус часов не вызывает нареканий, а вот использование газоразрядных индикаторов Z5900M полностью меняет внешний вид и часы перестают быть похожими на оригинал. Ну и вписать эти индикаторы в корпус диаметром меньше чем в шестьдесят миллиметров и толщиной восемнадцать миллиметров вряд ли получится, что довольно великовато для наручных часов.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:21
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Ещё была попытка сделать эти часы на советских индикаторах ИН-17.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:21
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Эти индикаторы гораздо больше подходят по внешнему виду, но… но их размеры совершенно не подходят для наручных часов.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:21
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
У пользователя Dread получились вот такие часы:

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:21
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
01

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:21
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
02

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:22
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
По моим прикидкам их толщина составляет около пятидесяти миллиметров, что уже совершенно неприемлемо.
Я ни в коем разе не умаляю проделанную ими работу, но это не мой путь, я хочу добиться максимального сходства. Часы из игры выглядят вот так:


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:22
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Я решил сделать часы максимально похожими на оригинал.
Хотя и не всё удаётся повторить. Взять хотя бы мигающий светодиод на корпусе.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:22
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
У меня образовалось много вопросов по этому индикатору.
Совершенно непонятно как он к корпусу крепится, почему провода проложены снаружи, насколько удобен он будет при ношении?
Я долго думал над этим элементом дизайна и решил, что этот наружный индикатор имеет увсего один плюс для его установки: соответсвие оригиналу.
А вот минусов гораздо больше и первый из них – это удобство ношения часов. Такой индикатор будет цепляться за всё и за вся, особенно будет страдать вязаная одежда.
Болтающиеся провода уже гарантируют то, что их обязательно порвут. Была мысль спрятать провода в трубку, но тоже имеются проблемы: подходящей трубки из нержавейки я не нашёл, а трубка должна быть тонкой, около полутора миллиметров в диаметре и толщиной стенки около трёх десятых миллиметра.
Я могу сделать подобную трубку, но только из латуни, нержавейку мои фильеры не выдержат.
Подумал я, подумал и решил принести этот индикатор в жертву ради удобства использования.
Но полностью от него не отказался, и разместил мигающий светодиод как на часах «Metro: Last Light» - внутри корпуса.
Для корпуса использовал нержавеющую сталь AISI 304, большая болванка для корпуса, а маленькая – для задней крышки.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:23
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310

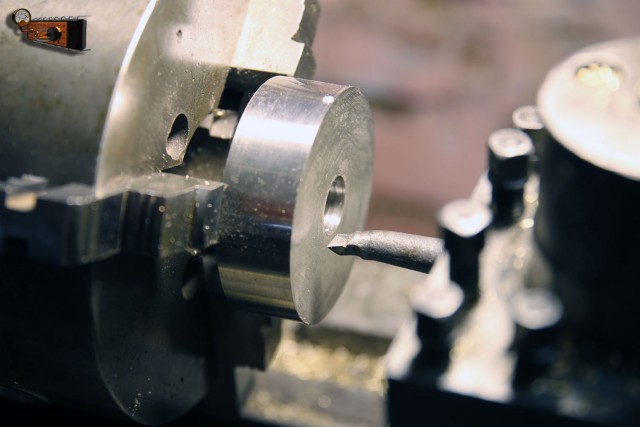

Сначала обточил болванку на токарном станке.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:23
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310

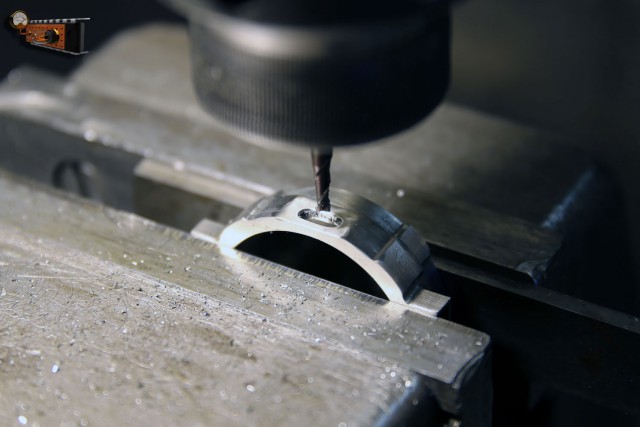

Окончательно придаю форму корпусу на фрезерном станке с поворотным столом.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:23
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Саму механическую обработку не снимал, вряд ли фотографии получились бы интересными, а видеоворклог при такой сложной работе сильно отвлекает от самой работы. Корпус, по части фрезеровки оказался очень сложным и трудоёмким.
При изготовлении этих часов я придумал новую технологию изготовления задней крышки. Вся проблема в том, что крышка имеет толщину всего 0.7 миллиметра, а при такой толщине её очень сильно коробит при обработке и даже оправка в виде разрезной втулки не очень-то помогает.

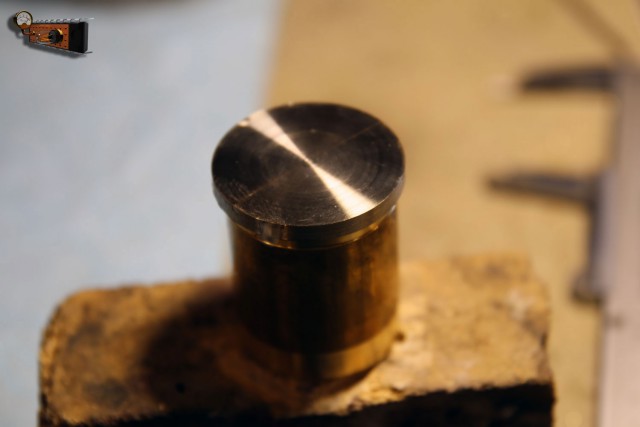

Я решил сделать заготовку для крышки с припуском на обработку и потом припаять её оловянным припоем к латунной болванке.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:23
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Далее зажимаю всю эту конструкцию в патрон токарного станка.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:23
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Потом обрабатываю обычным способом.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:24
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
После обработки остаётся только отпаять деталь от болванки и снять на шлифовальной машинке остатки оловянного припоя.
После изготовления крышки делаю в корпусе отверстия под кнопку и разъём microUSB.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:24
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Далее вооружаюсь бормашинкой со всяческими насадками и привожу корпус в надлежащий вид.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:24
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Чтобы облагородить внутренний вид часов вставляю внутрь патинированное латунное кольцо, оно же является опорой печатной платы.
Так же сделал имитацию опорных стоек.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:24
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310

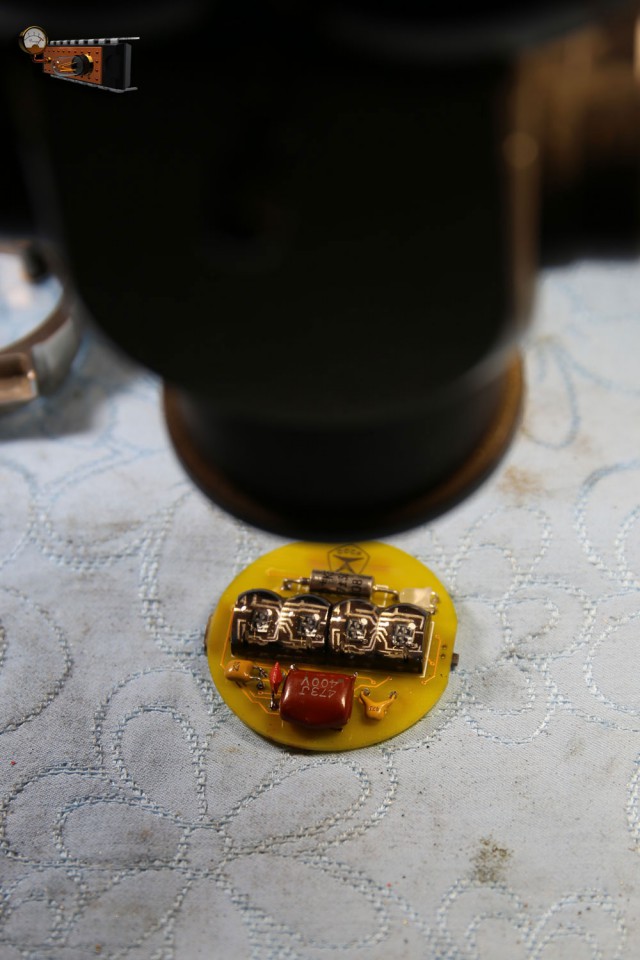

На этом снимке представлена сама плата часов. Хорошо виден сам индикатор. Собственно, с него и начался этот проект: когда я увидел эти индикаторы, то сразу понял, что это будут часы «Metro: Exodus». Индикаторы попали ко мне совершенно случайно и я так и не смог их идентифицировать, а на них нет никакой маркировки.
Ещё на плате хорошо виден «Знак качества», с ним тоже возникли некоторые проблемы.
Если этот знак не изобразить, то часы сильно потеряют во внешнем виде.
Казалось бы – в чём проблема? Но она возникла на голом месте. Эти платы заказывались в Китае и я заранее продумал, что «Знак качества» будет нанесён на плату в процессе её производства, так же, как и наносится маркировка элементов. Но оказалось, что китайцы не могут наносить надписи чёрного цвета на жёлтую маску, а только на белую, чёрную они наносят только на белую маску. Сказали, что это у них заложено в технологическом процессе и изменить его они не могут. Но для этих часов маска должна быть только жёлтой. Что ж, пришлось заказывать жёлтую маску без знака качества, а потом мой друг Ян выгравировал «Знак качества» на своём ЧПУ фрезере. Получилось очень хорошо!


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:24
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
Последним штрихом напаиваю декоративные элементы, под которые были предусмотрены контактные площадки. А танталовый конденсатор не просто декорация, он является частью схемы.

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:25
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
На этом изготовление заканчивается и остаётся только собрать всё это воедино.
Вот то, что у меня получилось в итоге.


Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:25
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
22

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:25
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
23

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:25
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
24

Наручные часы из игры «Metro: Exodus»

[^]
Wallery
24.04.2019 - 07:25
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3310
25

Наручные часы из игры «Metro: Exodus»

[^]
