Итак, герой сегодняшнего обзора - Игольчатый револьвер Франца Дрейзе.

Прошу любить и жаловать!

Появление в первой половине 19 века стрелкового оружия с игольной системой воспламенения стало одним из этапов создания унитарных патронов. Основоположником игольчатого оружия и создателем прообраза унитарного патрона был выдающийся немецкий конструктор Иоганн Николаус Дрейзе (Johann Nicolaus Dreyse).

Игольчатые винтовки Дрейзе успешно применялись в армии Пруссии. За свои конструкторские заслуги Николаус Дрейзе получил дворянство и стал именоваться Иоганн Николаус фон Дрейзе. После смерти его дело продолжил сын Франц фон Дрейзе, который так же был выдающимся изобретателем.

...

Франц Дрейзе (Franz von Dreyse) занимался дальнейшим совершенствованием игольчатых винтовок, а так же разрабатывал конструкции короткоствольного оружия: игольчатые пистолеты и револьверы. Основой для подобного оружия был бумажный патрон с капсюлем и затвор с бойком в виде иглы.

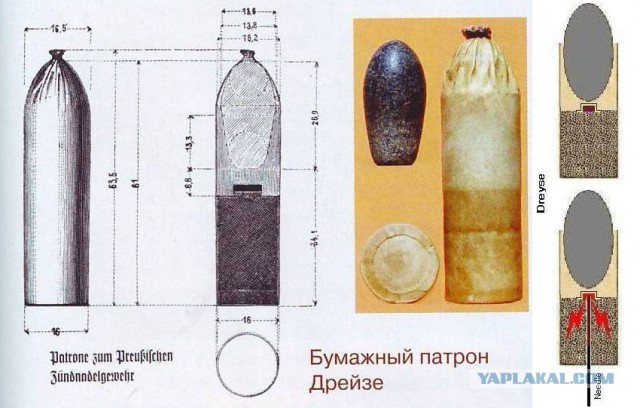

Бумажный патрон Дрейзе представлял собой капсулу, скрученную из плотной бумаги. В головной части патрона устанавливалась пуля. В донной части засыпался порох. Между пулей и пороховым зарядом устанавливался капсюль. Игла ударно-спускового механизма должна была проколоть тонкое бумажное донце патрона и пройдя через порох наколоть капсюль (на фото приведены линейные размеры патрона к винтовке Дрейзе)

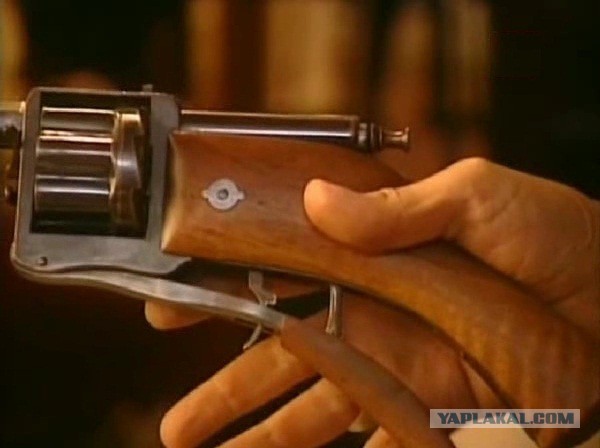

Один из первых игольчатых револьверов Дрейзе был достаточно примитивным. Отдельный, установленный в нижней части рукоятки рычаг, поворачивал барабан и взводил ударно-спусковой механизм. Лишь после этого можно было нажимать на спусковой крючок и производить выстрел.

...

Помимо Дрейзе разработкой игольчатого оружия занимались и другие оружейники. В Великобритании Георг Кафал (G. Kufahl) запатентовал конструкцию игольчатого револьвера, но не найдя заинтересованности у производителей оружия, продал свой патент Францу Дрейзе. Некоторые авторы по этой причине называют игольчатый револьвер образца 1860 года двойным именем — Dreyse-Kufahl Revolver.

Примерно в начале 60 годов 19 века был создан игольчатый револьвер Франца Дрейзе и началось его серийное производство в немецком городе Зёммерда (Тюрингия). Различные источники указывают разные даты начала выпуска. Одни называют 1850 год, другие 1855 год, в некоторых указан 1860 год. Автор статьи «„Новодел“ системы Дрейзе» Алексей Дашкевич в журнале «Мастер Ружье» за январь 2003 года указывает, что серийно револьвер начал выпускаться в 1860 году и описывает в статье реплику револьвера "...1867 года выпуска". Различные даты вероятно характеризуют появление различных модификаций игольчатого револьвера Дрейзе, который постоянно модернизировался.

...

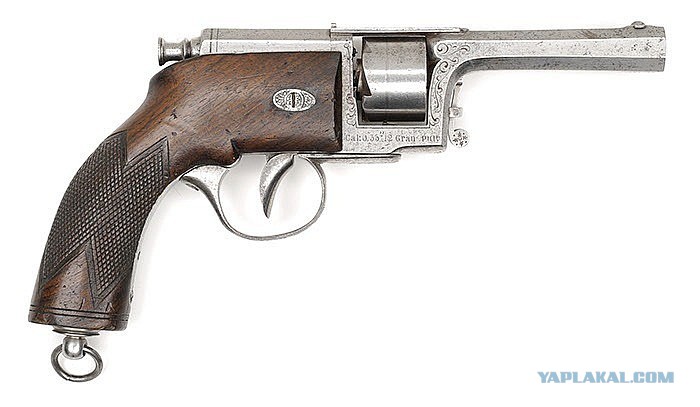

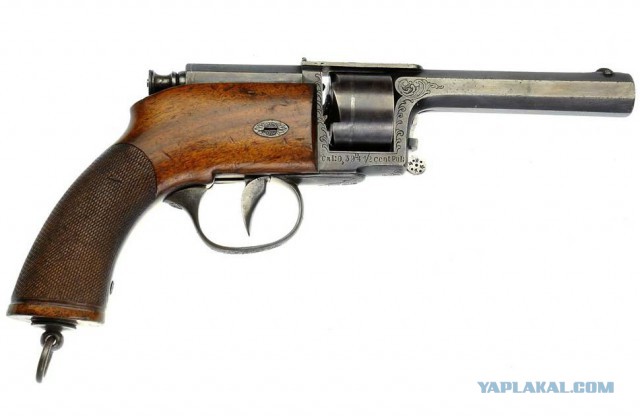

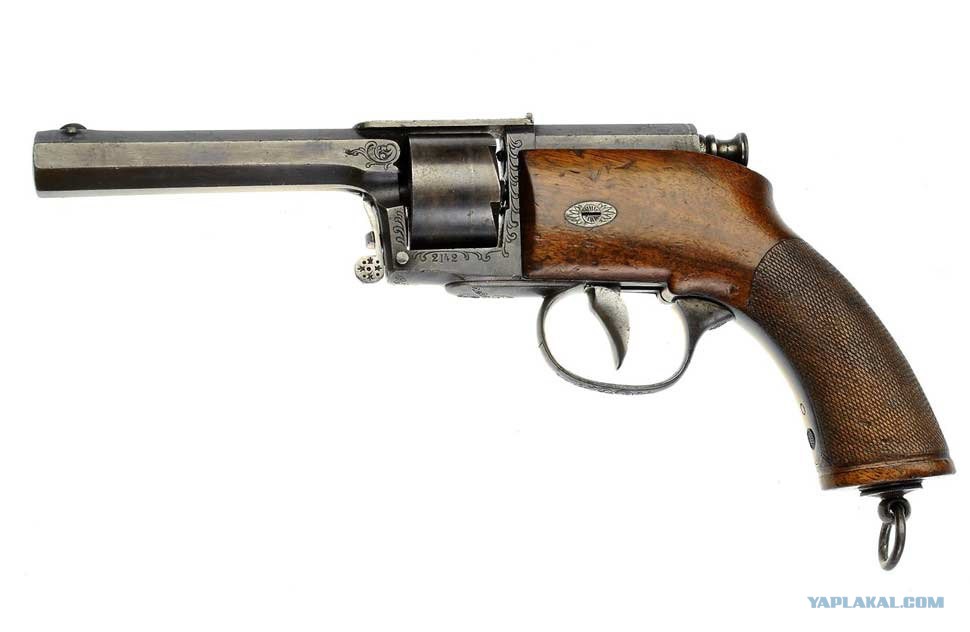

Игольчатый револьвер Франца Дрейзе состоит из рамки со стволом, барабана, ударно-спускового механизма и рукоятки. Общая длина оружия 273 мм, вес около 500 гр. Характерный несколько удлиненный вид казенной части револьвера объясняется необходимостью размещения иглы, выполняющей роль ударника.

Это сообщение отредактировал Beard74 - 14.11.2018 - 20:52

На левой стороне в нижней части рамки игольчатого револьвера Дрейзе установлен штифт, на который одевается рычаг для снаряжения барабана патронами. В передней стойке рамки слева выполнена выемка для возможности установки патронов в барабан.

...

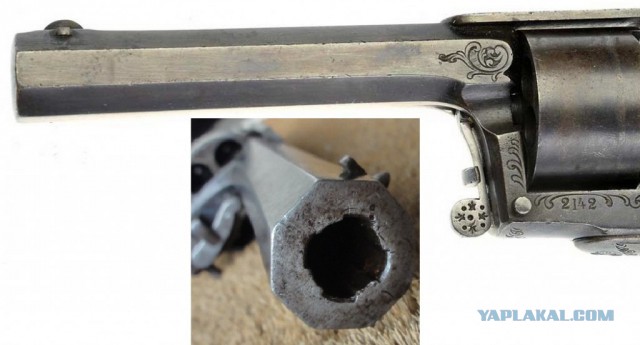

твол револьвера восьмигранный, выполнен заодно с рамкой. Канал ствола имеет четыре нареза. Длина ствола 102 мм. В верхней части ствола установлена мушка, положение которой можно регулировать по горизонтали.

Целик прорезной, неподвижный, установлен вверху казенной части рамки револьвера.

Это сообщение отредактировал Beard74 - 14.11.2018 - 20:54

Барабан игольчатого револьвера закреплен на оси. Ось барабана имеет «Г»-образный рычаг, который при повороте фиксируется в специальном выступе рамки, что препятствует самопроизвольному выпаданию оси барабана.

После поворота рычага оси и извлечение оси из отверстия рамки револьвера, барабан легко отделяется от оружия. После извлечения барабана в казенной части рамки становятся видны рычаги поворотного механизма и выступающая игла.

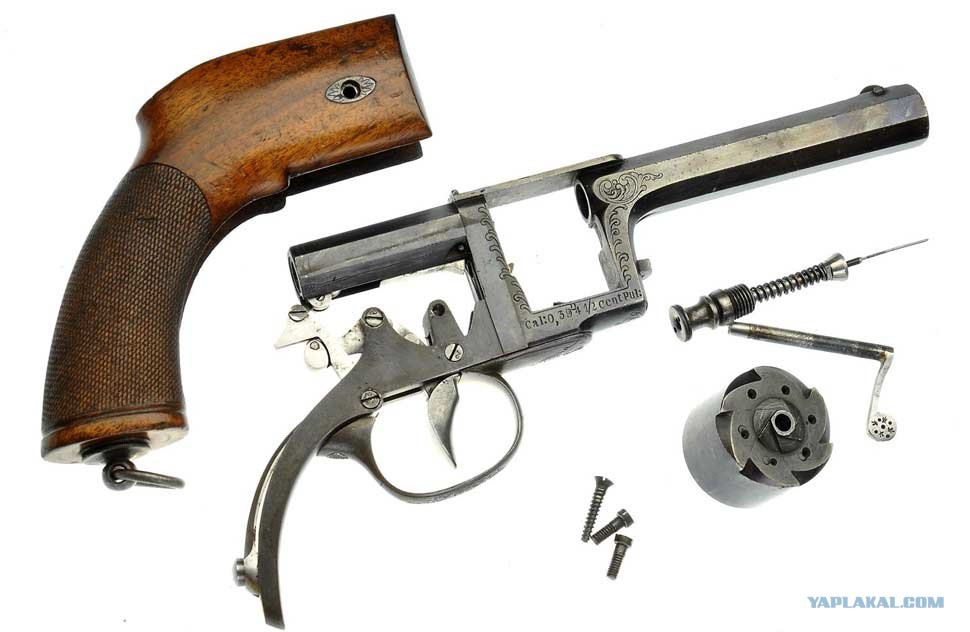

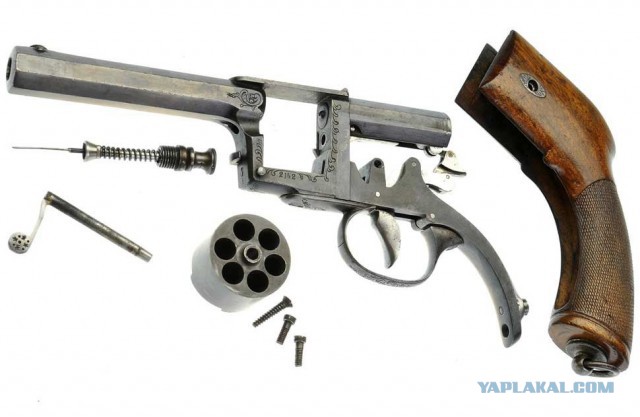

Барабан револьвера цилиндрический, имеет шесть камор. Задняя часть камор барабана имеет лишь маленькие отверстия для прохода иглы. Храповик выполнен на задней части барабана по его наружной поверхности. Для неполной разборки игольчатого револьвера Франца Дрейзе достаточно извлечь барабан, отделить рукоятку, предварительно выкрутив винты крепления, а так же открутить из направляющей части рамки иглу с пружиной.

Игольчатый револьвер Франца Дрейзе имеет ударно-спусковой механизм двойного действия. При нажатии на спусковой крючок поворачивается барабан, взводится пружина иглы и игла становится на боевой взвод. При дальнейшем движении спускового крючка назад игла срывается с боевого взвода, прокалывает донце бумажного патрона и пройдя через пороховой заряд накалывает капсюль — происходит выстрел.

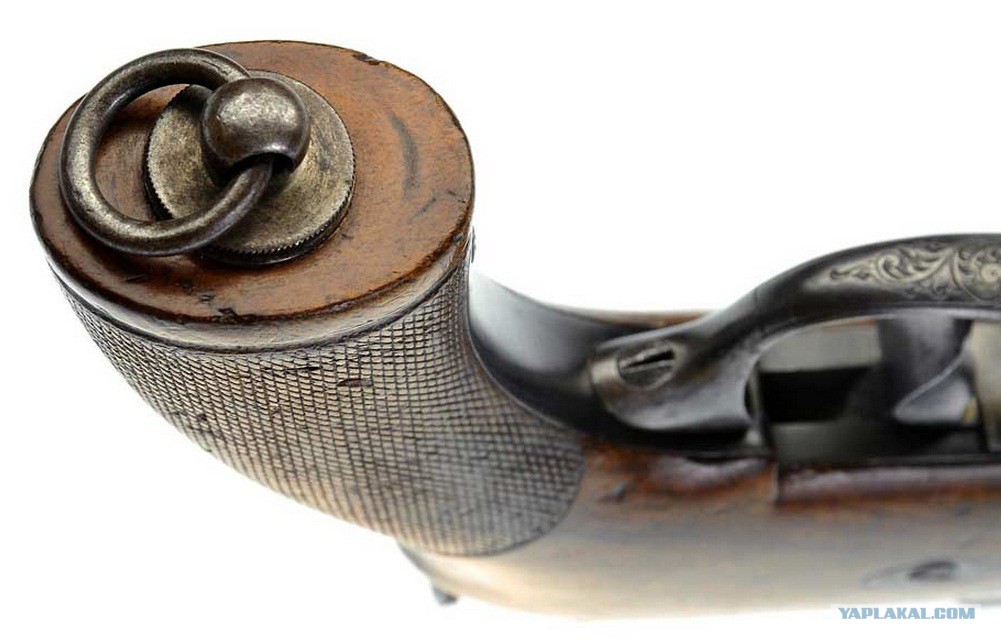

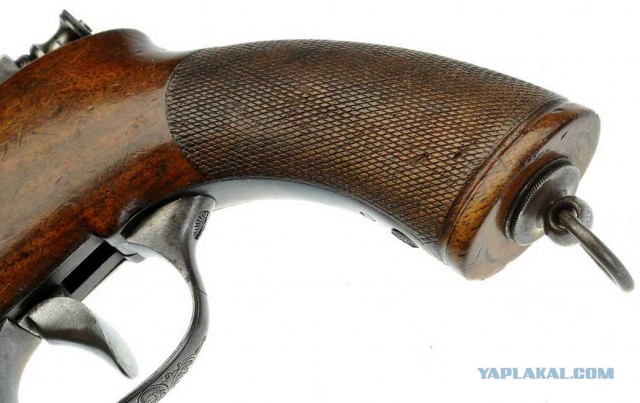

Рукоятка игольчатого револьвера изготовлена из ореха. На боковых поверхностях рукоятки нанесена мелкая ромбовидная насечка. В хвостовике рукоятки устанавлено кольцо для крепления револьверного ремня. Крепление рукоятки к рамке осуществляется с помощью двух поперечных винтов в верхней части рукоятки и одного продольного винта в нижней части спереди.

...

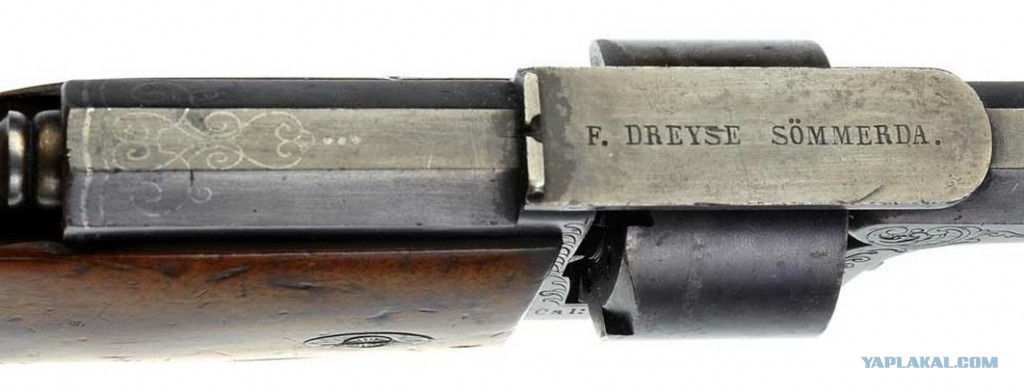

В верхней части рамки над барабаном, нанесен маркировочный текст с именем Франца Дрейзе и названием города в котором выпускалось оружие: «F. DREYSE SÖMMERDA»

Маркировка с правой стороны рамки представляет собой буквенно-цифровой текст обозначающий калибр в долях немецкого дюйма, соответствующий 10,2 мм, а так же весовые меры навески пороха «Cal:0,39 4 ½ Cent Pul». С левой стороны рамки нанесен серийный номер «2142».

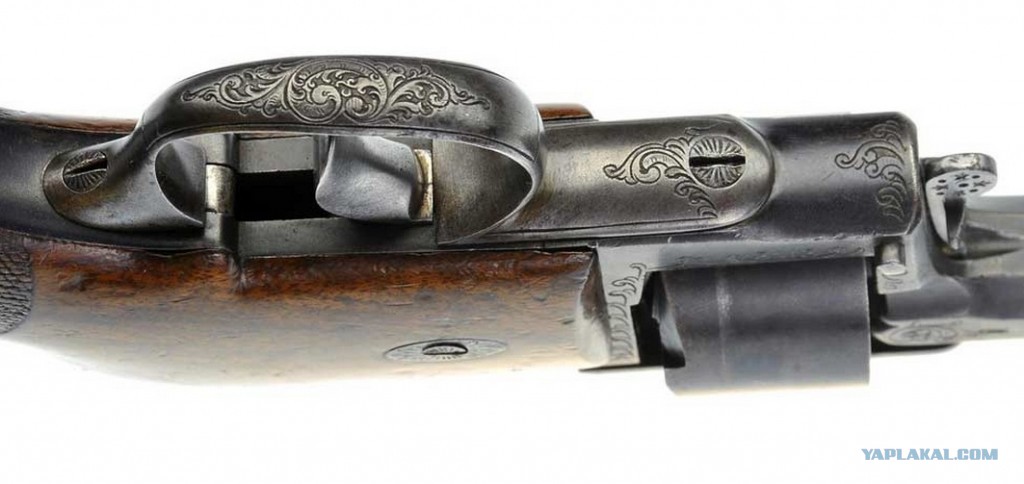

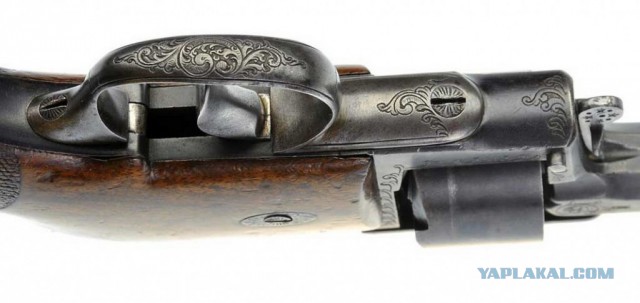

Металлические части рамки и спусковой скобы вороненные, их часто украшали гравировкой с изображением растительного орнамента.

Разновидности игольчатых револьверов Франца Дрейзе

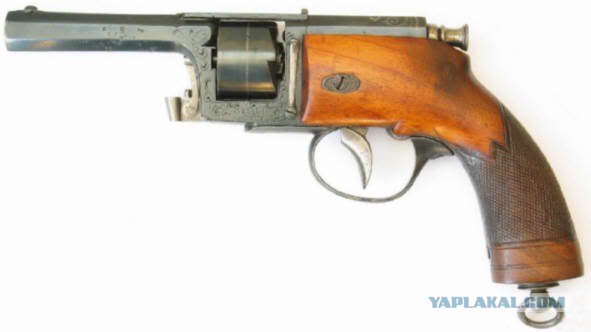

Игольчатые револьверы Франца Дрейзе встречаются в нескольких модификациях. Различия связаны вероятно с разными годами выпуска. Револьверы изготавливали в трех основных калибрах 0.30, 0.35 и 0.39 прусского дюйма, которые соответствуют 7,85 мм, 9,16 мм и 10,2 мм. Рассмотрим другие визуальные отличия игольчатых револьверов.

На некоторых револьверах, в том числе и на этом, с серийным номером «11041» с левой стороны рамки позади барабана появился металлический стержень, закрепленный винтом к рамке, по внешнему виду напоминающий плоскую пружину. Контур рельефной насечки на рукоятки углубленный, зигзагообразной формы.

Это сообщение отредактировал Beard74 - 14.11.2018 - 20:59

У игольчатого револьвера, показанного на этом фото заряжающий рычаг закреплен винтом на правой стороне рамки.

По этой причине выемка в передней стойке рамки, предназначенная для удобства заряжания барабана, сделана не с левой стороны рамки, а с правой.
