На волне "обсуждения" недостатков и, иллюзорных, достоинств Итальянского пулемёта Breda Mod. 30 Итальянского пулемёта Breda Mod. 30, всуе, упомянули - вполне себе достойный образчик ручного пулемета, а именно: Bren — английский ручной пулемёт, являющийся реинкарнацией чехословацкого пулемёта ZB-26.

Давайте, чуть подробнее, рассмотрим "старичка" Bren'а?
via
Итак:
Bren — английский ручной пулемёт, модификация чехословацкого пулемёта ZB-26. Послевоенные модификации «Брэнов» применяются до настоящего времени.

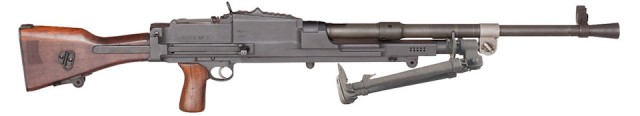

Пулемёт BREN Mk. I со складной рукояткой под прикладом, вид справа

Пулемёты BREN

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Beard74
4.11.2018 - 19:25
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Еще в середине 20-х годов военным руководством Великобритании был объявлен конкурс на пулемёт, который должен был заменить тяжелый Lewis, однако из представленных британских, французских, датских, чешских и швейцарских систем ни одну не выбрали. На испытаниях 1932 года первое место занял Vickers-Berthier, однако новый пулемёт призван был заменить и станковый Vickers Mk. I, и ручной Lewis, а «Виккерс-Бертье» требованию интенсивной стрельбы со станка удовлетворить не смог, поэтому попал на вооружение лишь в индийские части.
Последним по времени включения в конкурс среди участников оказался 7,92-миллиметровый пулемёт ZB-30 чешского производства, добавленный на испытания по настоянию Британского военного атташе в Чехословакии. По результатам первого тура испытаний чешский пулемёт показал отличные результаты, и заводу в Брно был заказан его вариант под английский патрон .303 British, известный как ZGB-30. Последовал еще ряд этапов испытаний и целый ряд доделок, выразившихся в появлении вариантов пулемётов ZGB-33 и ZGB-34. Так как у патрона имелась выступающая закраина, а кордитный порох давал в канале ствола совершенно другие характеристики давления и засорял газоотводные пути, была изменена система питания (в частности, ввели магазин секторной формы, увеличив при этом емкость до 30 патронов), а для обеспечения лучшего продува газовой камеры сместили газоотводное отверстие назад. Соответственно изменили газовый поршень и регулятор. Для смягчения отдачи ввели буфер.

В мае 1935 года фирмой Česka Zbrojovka и британским правительством был подписан договор о лицензионном производстве пулемёта в городе Энфилд на заводе Royal Small Arms Factory. Серийное производство нового пулемёта, получившего название городов Брно и Энфилд (BRno-ENfield — BREN), было развернуто в 1937 году.

В августе 1938 года на вооружение приняли первую модификацию получившую обозначение Mk. I. Этот пулемет в целом повторял прототип, однако приклад был снабжен откидной плечевой опорой, добавили рукоятку для левой руки. Данный приклад особого признания не получил, поэтому при упрощении конструкции их устранили первыми. Массовое было налажено в 1939 году, после нападения на Польшу Германии выпуск был доведен до 400 штук в неделю. К июню 1940 года в армии насчитывалось более 30 тыс. пулемётов первой модели. Поскольку большое количество данных пулеметов было оставлено у Дюнкерка, «Брэн» и прототип ZB-26 попали на службу в вермахт. Британская армия, готовясь отразить вторжение, имела лишь 2,3 тыс. «Брэнов». Компания «Ройал Смол Армз» с очень большим напряжением старалась нарастить выпуск, пытаясь упростить производство. К 1943 году довели до уровня 1000 пулеметов в неделю.

Пулемёт BREN Mk. I, вид справа


Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:26
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Производство пулемёта Bren Mk. I было металлоемким и технологически сложным. Только для производства ствольной коробки было необходимо около 550 обмеров и 270 операций, причем деталь весом до 2 килограмм получалась из заготовки массой 10 килограмм — для военного времени такие потери металла были очень чувствительные.
В связи с этим принятый в июне 41-го года «Брэн» Мк 2 отличался ускорением и упрощением производства. Новая модификация получила упрощенный секторный прицел, единая сборка «пламегаситель — мушка — газовый регулятор» изготавливаемая из нержавеющей стали была заменена тремя разными частями, причем из нержавейки изготавливался только газовый регулятор. У приклада отсутствовала дополнительная рукоятка, вместо телескопических сошек имелись нерегулируемые, рукоятка заряжания была нескладной, на ствольной коробке отсутствовали канавки для облегчения. В результате данных переделов вес пулемета увеличился до 10,52 кг с 10,04 кг. Кроме того, конструкторы отказались и от станка к пулемету «Брэн».
Компания Royal Small Arms Factory с очень большим напряжением старалась нарастить выпуск, к 1943 году его довели до уровня 1 000 пулемётов в неделю, поэтому производство пулемётов Bren также было развернуто в Канаде на заводе John Inglis and Company и в Австралии на Lithgow Small Arms Factory.
В июле 44-го года на вооружения были приняты пулемёты Bren Mk. III и Mk. IV — которые являлись модификациями Mk. I и Mk. II соответственно. Данные укороченные модификации предполагалось использовать в джунглях, однако они применялись на всех фронтах.

Помимо этих вариантов пулемёта под английский патрон 7,7×56 мм R фирма Inglis выпускала вариант пулемёта Bren Mk. I под патрон 7,92×57 мм Mauser по заказу правительства Китая. Всего до конца войны произвели более 300 тыс. пулемётов «Брэн» всех модификаций.

Пулемёт BREN Mk. I, вид слева


Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:26
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
...

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:26
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
...

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:27
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
...

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:27
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
...

Это сообщение отредактировал Beard74 - 4.11.2018 - 19:27

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:28
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Bren Mk. I — первая серийная модификация, принята на вооружение 8 августа 1938 года. Этот пулемёт в целом повторял прототип, однако приклад был снабжен откидной плечевой опорой, добавили рукоятку для левой руки. Данный приклад особого признания не получил, поэтому при упрощении конструкции их устранили первыми.
Bren Mk. II — модификация получила упрощенный секторный прицел, единая сборка «пламегаситель-мушка-газовый регулятор» изготавливаемая из нержавеющей стали была заменена тремя разными частями, причем из нержавеющей стали изготавливался только газовый регулятор. У приклада отсутствовала дополнительная рукоятка, вместо телескопических сошек установлены нерегулируемые, рукоятка заряжания стала нескладной, на ствольной коробке убраны канавки для облегчения. В результате данных переделок вес пулемёта увеличился до 10,52 кг с 10,04 кг. Кроме того, конструкторы отказались и от станка к пулемёту «Брэн».

Пулемёт BREN Mk. II, вид слева

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:28
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Пулемёт BREN Mk. II, вид справа

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:28
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Работницы завода John Inglis and Company позируют с «китайскими» пулемётами Bren калибра 7,92 мм

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:29
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Bren Mk. III — укороченный Mk. I. Ствол Mk. III был укорочен до 562 миллиметров, а массу уменьшили до 8,76 кг. Принят в 1944 году для войны в Азии и для парашютистов.

Пулемёт BREN Mk. III, вид справа

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:29
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Пулемёт BREN Mk. III, вид слева

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:30
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Продольный разрез ручного пулемета «Брэн»

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:30
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Ручной пулемёт Bren — это автоматическое оружие с воздушным охлаждением быстросменного ствола. Запасной ствол входит в комплект пулемёта. Сменный ствол и ствольная коробка соединяются сухарно-резьбовым соединением. Для замены ствола требуется около 7 секунд. Для избежания ожогов рук стрелка при его замене, в средней части ствола имеется деревянная ручка. Она также служит ручкой для переноса пулемёта. При скорострельности равнявшейся 120 выстрелам в минуту инструкцией рекомендовалось производить замену ствола после 300 выстрелов (что равнялось 10 магазинам) или через 2,5 минуты.
Автоматика пулемёта газоотводная, с длинным ходом газового поршня, расположенного под стволом. Газоотводный механизм оснащен ручным четырехпозиционным регулятором. Перестановку регулятора можно было произвести без разборки пулемёта, вершинкой пули патрона за несколько секунд. Запирание ствола осуществляется перекосом задней части затвора вверх. Главным отличием от прототипа (пулемета ZB-30) было движение ствола и ствольной коробки во время выстрела назад вдоль спусковой рамы. Таким образом, действия отдачи частично компенсируется. Движение подвижной части гасится амортизатором, возвращающим в переднее положение откатившиеся части. Рукоятка взведения затвора расположена на правой стороне ствольной коробки, на пулемётах Mk. I она выполнена складной.

Выстрел осуществляется с заднего шептала. Флажок переводчика-предохранителя расположен слева над пистолетной рукояткой и имеет три положения: переднее («30» или «А») — непрерывный огонь, среднее («0» или «S») — предохранитель, заднее («1» или «R») — одиночный огонь. Предохранитель разъединяет спусковой крючок и шептало при помощи разобщителя, выступ которого удерживает за вырез шток газового поршня.

Неполная разборка пулемёта Bren Mk. I

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:31
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Питание патронами осуществляется из приставного сверху двухрядного коробчатого магазина емкостью 30 патронов (для варианта Mk. I также выпускались 100-патронные дисковые магазины, от которых в ходе войны отказались из-за их дороговизны), выброс стреляных гильз осуществляется вниз. Защёлка магазина расположена за его приёмником. При отсутствии магазина окно приемника закрывается крышкой. Установка магазина сверху частично перекрывает обзор во время стрельбы, что не всегда позволяет оперативно реагировать на изменение боевой обстановки.
В комплект пулемёта входило 25 наполненных магазинов — один установленный на оружии, остальные размещались в двух стальных коробках. Для ускорения наполнения магазинов патронами в комплект принадлежностей входит рычажный снаряжатель. Поскольку патрон .303 British довольно часто перекашивало, рекомендовалось заряжать магазин 28-29 патронами. В бою магазины переносились пулемётчиком и помощником в сумках.

Поскольку магазин устанавливается сверху мушку и секторный прицел с диоптрическим целиком, эксцентриковым регулятором смещён влево. Прицел имеет насечку от 200 до 2000 ярдов (от 182,88 до 1828,8 м) с шагом 50.

Пулемёт штатно комплектуется двуногой сошкой, крепящейся к газовому цилиндру, затыльник приклада имеет пружинный буфер для уменьшения ощущаемой отдачи. На пулемётах Bren Mk. I дополнительно устанавливалась складная рукоятка под прикладом, на последующих вариантах от нее отказались с целью упрощения и удешевления.

Пулемёт может устанавливаться на специальные станки-треноги, позволявшие вести огонь как по наземным, так и по воздушным целям, а также на технику (автомобили-вездеходы и гусеничные тягачи и транспортеры).

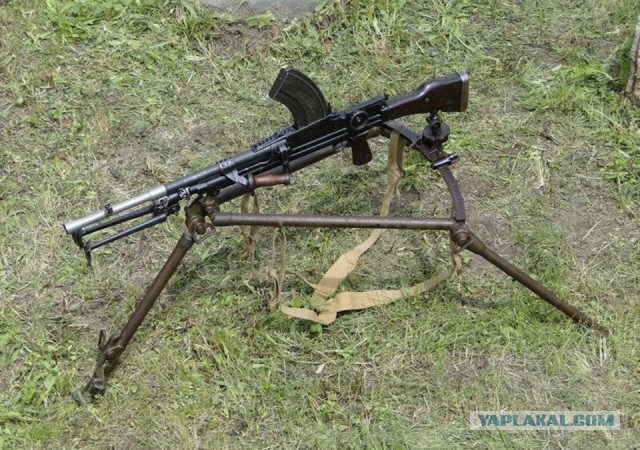

Пулемёт Bren Mk. I со 100-зарядным магазином на треножном станке


Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:31
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
К пулемету мог прилагаться мешок для сбора отстрелянных гильз. На танках его наличие было обязательным.

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:32
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Представитель коренного населения Папуа Новой Гвинеи на учебных стрельбах в тренировочном лагере


Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:32
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Пулемёты «Брэн» стояли на вооружении очень многих стран:
Великобритания — принят на вооружение в Британской империи, включая доминионы и колонии, а также в иностранных формированиях сражавшихся под британским флагом (бельгийских, голландских, польских, французских, чешских).

Италия — поставлялись силам сопротивления.

Китай — состояли на вооружении Национально-революционной армии, использовались в японо-китайской войне и последующей гражданской войне в Китае, Канадского производства под патрон 7,92×57 мм Mauser.

Нидерланды — было закуплено некоторое количество в период до 1940 года для голландской Королевской армии.

Польша — поставлялись силам сопротивления.

СССР — некоторое количество было получено по программе ленд-лиза.

Третий рейх — первые пулемёты попали в распоряжении вермахта при отступлении английских войск из Дюнкерка. Приняты на вооружении вермахта под наименованием 7,7 мм Leichte MG 138 (е).

Франция — в ходе Второй мировой войны, использовались как силами «Свободной Франции», так и вооруженными формированиями режима «Виши».

Югославия — на вооружении чётников — сербских националистических формирований, воевавших как против югославских красных партизан, так и против немецких оккупантов и их пособников.

Япония — трофейные образцы, захваченные у китайцев и англичан.

Солдаты 8-й британской армии в бою за сицилийский город Энна. Солдат впереди вооружен ручным пулеметом Bren

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:33
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
Всего до конца войны произвели более 300 тыс. пулеметов «Брэн» различных модификаций. Маркировка пулемета размещалась с правой стороны и включала надпись BREN Мк XX.
В критичном 40-м году в странах Содружества начали производство «Брэн» по лицензии «Ройал Смол Армз». В Канаде производство наладили в Торонто на предприятии «Джон Инглис Компани», в Австралии — в городе Литгоу на заводе «Смол Армз». К 1942 году данные предприятия выдавали по 150 пулеметов в неделю под британский патрон. В 1942-1943 годах фирма «Джон Инглис» изготовила приблизительно 60% всех «Брэнов» для стран Содружества и на экспорт, включая 7,92-миллиметровую модификацию для Китая. Канадский «Брэн» Мк 1 имел отдельные пламегаситель, газовый регулятор и мушку, на пулеметах под патрон «маузер» на ствольной коробке имелась надпись «7,92».
Пулеметы «Брэн» калибра .303 находились на вооружении в странах Содружества, а также под британским флагом в иностранных формированиях (бельгийских, голландских, польских, французских, чешских). Надежный, имеющий хорошую кучность и сравнительно мягкую отдачу, которые облегчали управление, «Брэн» входил в число лучших ручных пулеметов времен Второй мировой. Если по эксплуатационным и боевым характеристикам это оправданно, однако по своим производственно-экономическим показателям пулемет «Брэн» значительно отстал от других образцов подобного оружия своего времени. После того как был принят единый 7,62-миллиметровый патрона НАТО пулеметы пришлось выполнять под него (модификация «Брэн» 14) – для этого пригодилась канадская 7,92-миллиметровая модификация «китайского контракта». Разные послевоенные модификации «Брэнов» применяются до настоящего времени.

[^]
Beard74
4.11.2018 - 19:33
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
ТТХ

Пулемёты BREN

[^]
Beard74
4.11.2018 - 19:35
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 5666
И три видеоролика:
Shooting a Bren 100-Round Drum


Bren Light Machine Gun


Bren Mk1


Все.
Доклад окончил.
Можно пинать.

[^]
madddfox
4.11.2018 - 19:36
25
Статус: Offline


Весельчак

Регистрация: 22.11.13
Сообщений: 102

[^]
Матис
4.11.2018 - 19:36
12
Статус: Offline


Ярила

Регистрация: 6.08.15
Сообщений: 3278
- Че это за хуйня?!
- Это мой пулемет (It's my BREN GUN)

madddfox опередил moderator.gif




Это сообщение отредактировал Матис - 4.11.2018 - 19:37

[^]
УрусШайтанъ
4.11.2018 - 19:38
10
Статус: Online


Ярила

Регистрация: 11.10.15
Сообщений: 1023
Цитата (Beard74 @ 4.11.2018 - 18:35)
И три видеоролика:
Shooting a Bren 100-Round Drum


Все.
Доклад окончил.
Можно пинать.

Спасибо за темку, ТС.

Еще один эпически ролик с участием БРЕНa moderator.gif




[^]
УрусШайтанъ
4.11.2018 - 19:39
3
Статус: Online


Ярила

Регистрация: 11.10.15
Сообщений: 1023
И немного про "папу" БРЕНа: https://warspot.ru/7008-cheshskiy-lyogkiy-ruchnoy

[^]
