Заинтересовала история экрана с этой темы:
20 век в цвете.
Спешу поделиться. Это интересно.

Впереди 33 картинки.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
720x576
3.11.2018 - 17:33
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Третьего ноября 2012 года исполнилось 40 лет со дня ввода в эксплуатацию системы ЭЛИН, разработанной и изготовленной специалистами Центрального конструкторского бюро информационной техники (ЦКБИТ) г. Винницы, входившего в то время в состав Министерства электронной промышленности СССР. Экран ЭЛИН стал первым в мире наружным видеоэкраном, предназначенным для демонстрации не только текстовой и графической информации, но и полноценных цветных видеофильмов.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:33
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386

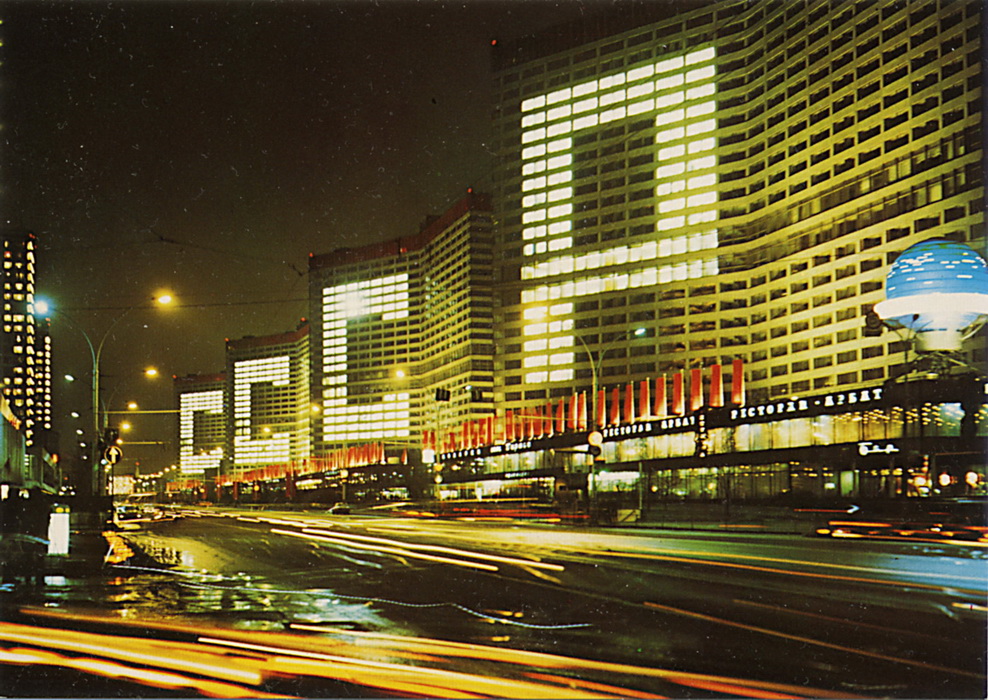

Установили ЭЛИН в Москве на проспекте Калинина. В тот день 1972-го года межведомственной комиссией под председательством начальника Управления внешнего благоустройства и озеленения ГлавАПУ г. Москвы Н.М. Щепетильникова и начальника ГНТУ МЭП В.М. Пролейко был подписан соответствующий акт под номером 2307.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:33
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Появлению этого экрана предшествовала определенная работа. Начало ей было положено в период 1968-1970 гг. разработкой и изготовлением динамического электротабло, установленного впоследствии на стене роддома им. Грауэрмана. Эта работа была выполнена экспериментальным конструкторским бюро «ЭРА» при Бауманском РК ВЛКСМ. Поскольку в КБ «ЭРА» ни опыта, ни производственных возможностей не было, этот экран так и не заработал и вскоре был демонтирован.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:34
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Принципиальная особенность демонтированного экрана заключалась в том, что на каждый световой элемент был свой управляемый усилитель. Этот принцип в последствии был использован для создания выставочного образца, представленного на отраслевой выставке «Электроника-71» в институте «Электроника» на пр. Вернадского в марте-апреле 1971 г. Экран имел размеры 3х4 м и 20 000 световых элементов, частично была использована схемотехника КБ «ЭРА». Главным конструктором проекта был начальник научно-тематического отдела ЦКБИТ Леонид Львович Могилевер.


Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:34
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
После посещения выставки правительственной делегацией, которую сопровождал начальник Главного научно-технического управления МЭП В.М. Пролейко в министерстве обсуждался вопрос дальнейшего развития направления «матричные экраны», в том числе и больших размеров для площадей современных городов. По окончанию выставки вышел приказ министра, которым ЦКБИТ обязывалось разработать, изготовить и установить на одной из площадей Москвы большой экран площадью 120-140 кв. метров. На весь комплекс работ отводилось всего 6 месяцев, кроме того, необходимо было найти заказчика, который профинансировал бы эти работы.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:34
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Приказом по ЦКБИТ Главным конструктом проекта снова назначается Л.Л. Могилевер и подробнейшим образом расписываются все работы с закреплением ответственных исполнителей. Ценой невероятных усилий было изготовлено по эскизной документации основное оборудование, приобретены необходимые материалы и комплектующие изделия и все это к концу ноября 1971 г. отправлено в Москву. Одновременно в длительную командировку отбыла бригада для выполнения всех последующих работ. На временную работу были приняты москвичи — бывшие сотрудники КБ «ЭРА». По мере необходимости в командировку направлялись слесари, радиомонтажники, наладчики.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:34
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
В отличие от выставочного образца, ЭЛИН имел совершенно другой принцип действия. Немыслимо было изготовить 100 000 управляемых усилителей и разместить их на табло. В новой разработке была применена идея импульсного управления световыми элементами при повышенном напряжении питания. Это позволило применить схему управления, состоящую всего из 2500 управляемых усилителей, расположенных в специальных шкафах на одном из этажей. На тот момент такая идея была реализована в экспериментальном проекте японского 100-дюймового телевизора Sony Color Video Panel.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:35
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Фактически ЭЛИН представлял собой полноцветный «телевизор» насчитывавший 102 900 автомобильных ламп накаливания закрытых красными, синими и зелеными светофильтрами. Площадь экрана составляла 235 квадратных метров. Система «ЭЛИН» давала возможность демонстрировать кинофильмы, плакаты, иллюстрации, текстовые материалы и передачи с телепроектора. Все это осуществлялось с помощью телекинопоста и аппаратуры, включавшей в себя более 600 тысяч электрорадиокомпонентов.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:35
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Прежде чем на проспекте Калинина появился большой экран, с ноября 1971 г. по май 1972 г. на базе Мосгоркинопроката у станции метро Рижская, впритык к Крестовскому кладбищу был развернут малый комплекс. Здесь были частично испытаны и доработаны основные функциональные узлы, разработан блок управления и защиты ламп табло от выгорания в случае сбоя или отказа схемы управления.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:35
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Обстоятельства складывались так, что разработчикам пришлось нарушить установившиеся на то время обязательные этапы проектирования и изготовления промышленных изделий. Законный экспериментальный образец (макет) был представлен опытным образцом. Работа по монтажу и наладке проходила в очень напряженной обстановке.


Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:35
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Лето 1972-го года оказалось очень жарким. Электроника ЭЛИНа не выдерживала температурных режимов. Велись разговоры о некомпетентности и авантюризме разработчиков. Каждую неделю на Коллегии министра заслушивали отчет о ходе работ по ЭЛИНу. Руководство министерства нервничало. Дошло до того, что была назначена ведомственная комиссия во главе с доктором технических наук Д.И. Юдицким. Перед комиссией стояла задача произвести анализ технических решений ЭЛИНа.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:36
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
На Коллегии, Юдицкий сделал «компетентное» заявление о том, что этот экран не включится и работать не будет никогда. Там же на Коллегии присутствовал главный конструктор проекта Л.Л. Могилевер. Леонид Львович прибыл на ЭЛИН и в узком кругу было принято решение — доказать всем, что ЭЛИН уже почти настроен и работоспособен.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:36
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Пятого августа в 3 часа ночи включили настроечный режим (30% световых элементов экрана). Вывели на экран стилизованный портрет В.И. Ленина — быстро сделали несколько снимков. Утром на стол начальника ГНТУ В.М. Пролейко ложится пара десятков отпечатков. Кризис был пройден, работа продолжалась. Кстати, именно Пролейко на одном из совещаний предложил название ЭЛИН — сокращенное словосочетание «электронный информатор».

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:37
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Коллектив разработчиков обязался к 7-му ноября показать на ЭЛИНе праздничную программу. Третьего ноября 1972 г. Межведомственной комиссией система ЭЛИН была принята в опытную эксплуатацию. А в праздничные дни на проспекте собралось много людей, всем хотелось посмотреть чудо-экран. В наши дни, по прошествии 40 лет, трудно представить, чтобы люди вот так собирались на улице смотреть телепередачу на большом экране.



Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:37
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Многие отечественные и зарубежные газеты и журналы откликнулись хвалебными публикациями. На ЭЛИН приходили многие зарубежные спецы, в основном фотографировали, однажды была и киносъемка. От этого визита венгерских специалистов осталась одна память — фрагменты монтажа, из которых уже в наши дни удалось смонтировать небольшой видеоролик.


[^]
720x576
3.11.2018 - 17:38
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Со всеми проблемами разработчики справились, оставалось определить будущего хозяина и передать ему систему ЭЛИН для постоянной эксплуатации. Были попытки передать ЭЛИН на баланс Министерства связи, Мосгоркинопрокату, Управлению городского оформления и рекламы (Мосгороформление). Все попытки не увенчались успехом, ЭЛИН так и остался на балансе Министерства электронной промышленности и не был передан московским предприятиям только потому, что никто не хотел иметь лишней головной боли. По распоряжению главного инженера «Мосгороформления» С.С. Клюшкина даже были составлены два больших альбома компромата, состоящии из фотографий демонстрирующих якобы некачественную работу ЭЛИНа.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:38
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
В то время информационные средства были под контролем партийных и «компетентных» органов. Все праздничные программы имели политическую окраску, утверждались и контролировались горкомом партии. Работа велась в режиме «прямого эфира», и любое ЧП или небрежность, не говоря о преднамеренной провокации, тут же были бы замечены и соответственно оценены.


Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:38
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Бюджет проекта тогда составил чуть более 1 миллиона рублей. Потенциальным рекламодателям были разосланы письма с изложением технических возможностей системы ЭЛИН и предложениями по коммерческой демонстрации их продукции. Определили стоимость одной минуты проката от 8 руб 09 коп (со временем возросшую до 11 руб 80 коп) в зависимости от времени показа (часы пик дороже) и способа подготовки и обработки информационного материала для демонстрации программ (открытки, рисунки и т.д.).

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:38
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Регулярная коммерческая эксплуатация системы ЭЛИН началась в 1977 г. Поступлениями от коммерческой деятельности были покрыты все затраты, ЭЛИН стал приносить прибыль. К 1982 г. сумма финансовых поступлений составила более 1,5 млн. руб. при годовой выработке около 350 тыс. руб.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:39
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Значение системы ЭЛИН в истории развития наружной видеорекламы трудно переоценить не только в силу первенства этого экрана в ряду подобных устройств, но и по причине той особой роли, которую он выполнял, заняв отведенное ему на проспекте Калинина место. В чем же заключалась эта роль? В 1960-х годах строительство в центре Москвы новой магистрали, связанное с уничтожением целого квартала исторической застройки, было очень неоднозначно воспринято современниками. Москва переставала быть уютным городом, много писалось и говорилось о чужеродности проспекта для Москвы. Появились ироничные названия для комплекса новоарбатских высоток – «вставная челюсть», «мишкины книжки», «Пятикнижие Моисеево».


Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:39
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Но поскольку руководитель проекта Михаил Посохин был главным архитектором Москвы, председателем Комитета по гражданскому строительству и архитектуре при Госстрое СССР и заместителем председателя Госстроя в ранге министра, противостоять этому строительству было чрезвычайно сложно. И все же строительство так и не было завершено, на проспект с обеих сторон выходят остатки старой застройки, не вписывающиеся в современный облик магистрали. Одним из таких домов оказался знаменитый роддом им. Г.Л. Грауэрмана. Вставшая поперек широкого пространства пешеходной части улицы глухая брандмауэрная стена роддома существенно портила городской ландшафт.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:41
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Размещая на этом месте экран проектировщики решали сразу целый комплекс задач: ЭЛИН стал не только городским информатором, прекрасно обозреваемым как с пешеходной части проспекта, так и с магистральной, но и органично вписался в комплекс новоарбатских высоток, прикрыв собой голую стену роддома. ЭЛИН стал и прекрасным нюансом, подчеркивающим агитационное значение проспекта и Москвы в целом, как «витрины социализма».

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:42
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
За Diamond Vision последовали Astrovision (Panasonic), Starvision (EEV), Super Color Vision (Toshiba), JumboTron (Sony), и система швейцарской компании Омега. Советские инженеры старались не отставать от западных коллег, и в 1985 г., приблизительно в одно время с появлением японского гиганта Sony JumboTron, на проспекте Калинина был установлен видеоэкран на вакуумно-люминесцентных индикаторах ЭЛИН 2.



Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
720x576
3.11.2018 - 17:42
Статус: Offline


А казачок-то... засланный!

Регистрация: 28.11.11
Сообщений: 386
Одновременно торец дома под экраном был облицован профильным анодированным алюминием образующим большие, выразительные арки. Перед образовавшимися нишами установили декоративные решетки. В контраст вертикалям облицовки и всей прямолинейности окружения решетки имели мягкие, провисающие линии стилистики модерна. Этот небольшой нюанс очень ярко подчеркнул визуальную связь между казалось бы случайно соседствующими зданиями XIX века и современной застройкой, придал архитектурному ансамблю проспекта характер «обжитого» пространства. Тем самым получила окончательное развитие главная мысль проектировщиков проспекта, стремившихся сформировать новый крупный фрагмент городской среды, где единому замыслу было подчинено всё — от общего направления пространственной структуры до деталей благоустройства и рекламы.

Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

[^]
