Войсковая ПВО СВ, краткое пособие.

По мотивам темы от коллеги qwafrog решено запилить тему по войсковой ПВО СВ

Итак, приступим.

Сначала что такое всё же войсковая ПВО СВ словами самих военных.

Войсковая ПВО СВ

Войска противовоздушной обороны (ПВО СВ) – род войск Сухопутных войск, предназначенный для прикрытия войск и объектов от действий средств воздушного нападения противника при ведении общевойсковыми объединениями и соединениями операций (боевых действий), совершении перегруппировок (марша) и расположении на месте.

На них возлагается выполнение следующих основных задач:
- несение боевого дежурства по противовоздушной обороне;
- ведение разведки воздушного противника и оповещение прикрываемых войск;
- уничтожение средств воздушного нападения противника в полете;
- участие в ведении противоракетной обороны на театрах военных действий.

Они способны уничтожать средства воздушного нападения противника во всем диапазоне высот:
предельно малых — до 200 м,
малых — от 200 до 1000 м,
средних — от 1000 до 4000 м,
больших — от 4000 до 12000 м и в стратосфере — более 12000 м и скоростей полета.

Про что такое средства воздушного нападения, зоны пуска/поражения, основные характеристики ЗРК расписал в своей теме qwafrog, так что повторяться не имеет смысла, можно подглядеть там

СПИСОК ОСНОВНЫХ СОКРАЩЕНИЙ

АСУ - автоматизированная система управления;
БЛА - беспилотный летательный аппарат;
БР - баллистическая ракета;
БЧ - боевая часть;
ВТО - высокоточное оружие;
ГСН - головка самонаведения;
БПЛА - беспилотный летательный аппарат;
ЗА - зенитная артиллерия;
ЗК - зенитный комплекс;
ЗРК - зенитный ракетный комплекс;
ЗПРК - зенитный пушечно-ракетный комплекс;
ЗСУ - зенитная самоходная установка;
ЗУР - зенитная управляемая ракета;
ИК - инфракрасный;
КР - крылатая ракета;
КП - командный пункт;
НАР - неуправляемая авиационная ракета;
ОТР - оперативно-тактическая ракета;
ПА - полуактивный;
ПРР - противорадиолокационная ракета;
ПВО - противовоздушная оборона;
ПУ - пусковая установка;
ПЗУ - пуско-заряжающая установка;
ППОИ - передатчик помех одноразового использования;
РТР - радиотехническая разведка;
РЭБ - радиоэлектронная борьба;
СА - стратегическая авиация;
СУ - сосредоточенный удар;
ТА - тактическая авиация;
ТЗМ - транспортно-заряжающая машина;
ТР - тактическая ракета;
УАБ - управляемая авиационная бомба;
УР - управляемая ракета;

для расширения кругозора так сказать)

2. Вооружение.
Зенитные установки, ЗСУ и ЗРК:

ЗУ-23-2

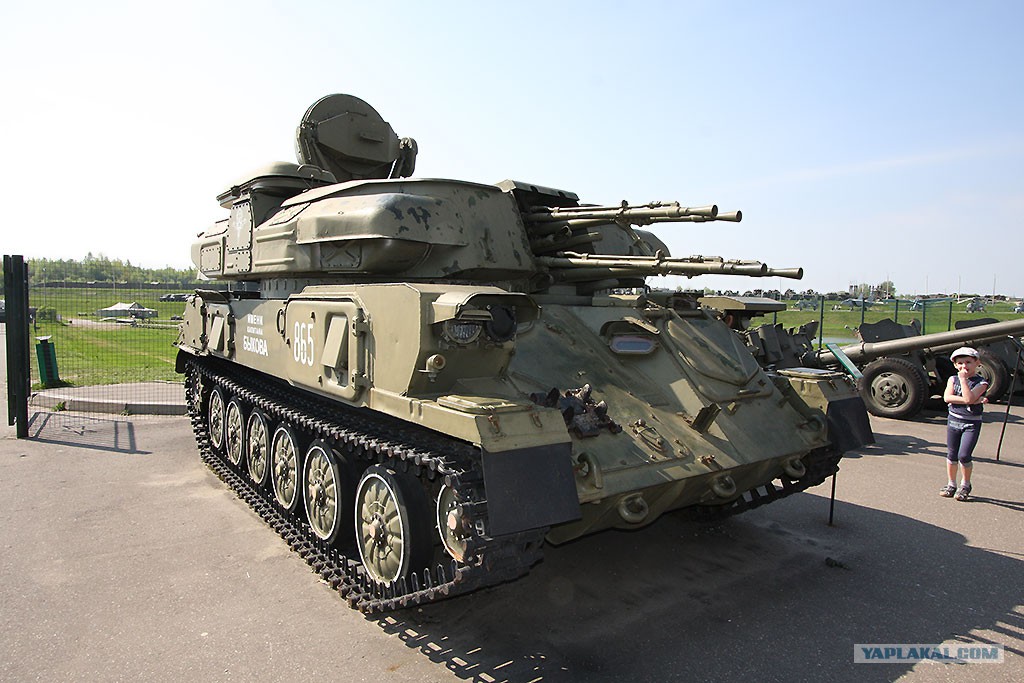

23-ММ ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА 3СУ-23-4 «ШИЛКА»

старушка Шилка еще в строю!

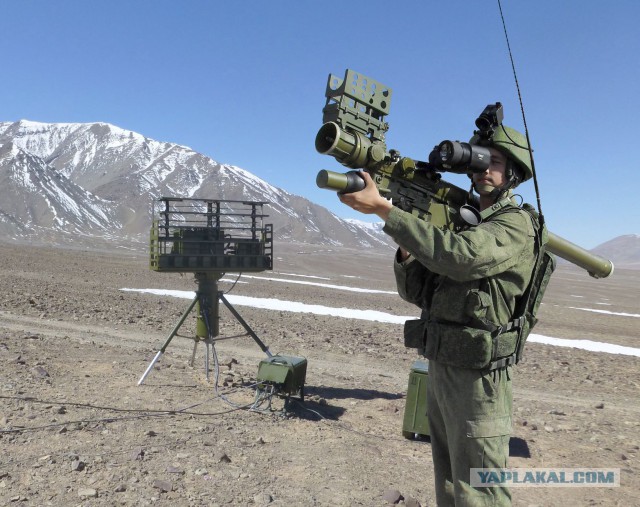

ПЗРК «Стрела», «Игла», «Верба»

модификации ПЗРК много поэтому общим чохом.

ЗРПК 2К22 «Тунгуска»

ЗРК 9К35 «Стрела-10» /модификации/

Стрела-10я ракета быстрая и точная - слова песни)) хороший комплекс.

ЗРК 9К33 «Оса» /модификации/

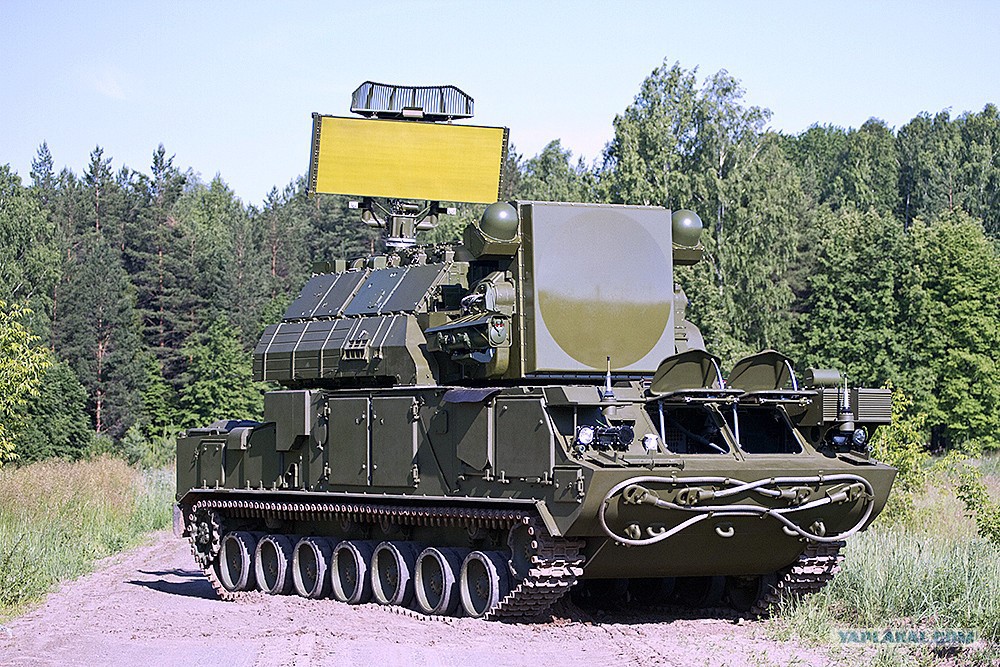

ЗРК 9К330 «Тор» /модификации/

теперь он умеет стрелять в движении!!!

ЗРК 2К12 «Куб»

"папа" Бука)) в России снят с вооружения, поэтому синим цветом

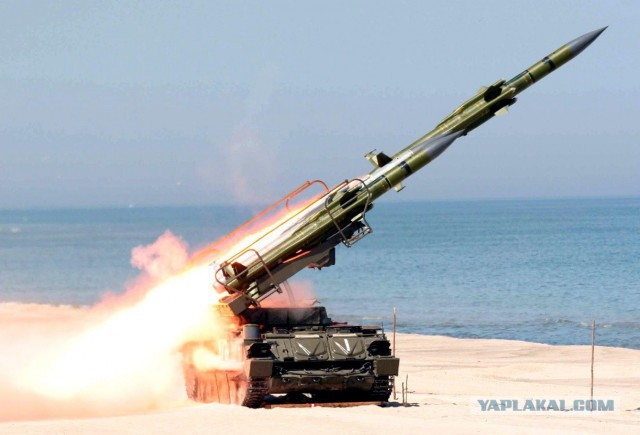

ЗРК 9К37М1 «Бук М1» /модификации/

зверь машина))) моя служить на таком

ЗРК 2К11 «Круг»

ЗРС 9К81 С-300В4

характеристики комплексов, как видите ассортимент широк и разнообразен)))
можно в эту грядку было внести ЗАК С-60, ЗРК Стрела-1,2 и другие....

Типы РЛС и их характеристики смотрите в таблице.
фото тащит не стал ибо перегруз топика фото тоже не есть хорошо, да и что смотреть в этих РЛСках? так "лопаты" на гусеницах-колёсах)))

При таком многообразии РЛС, ЗСУ и ЗРК остро встаёт вопрос управления войсками и с этим помогает АСУ войсковой ПВО СВ.

Она предназначена для автоматизированного управления разнородными огневыми средствами и средствами разведки войсковой ПВО при ведении боевых действий.

В трёх словах задачу АСУ ПВО можно объяснить так:

командные пункты входящие в систему АСУ собирают всю информацию от средств разведки - о воздушной обстановке, от боевых средств - информацию о воздушной обстановке, техническом состоянии и количестве ЗУР, на своём уровне иерархии и осуществляют на основании полученной информации управление подразделениями, целераспределение и контроль выполнения поставленной огневой задачи.

Расписывать элементы АСУ не буду, потому что в основном это кунги смонтированные на колёсном шасси (для ПВО полка на гусеничном) и почему-то все думают, что ПВОшники в этих кунгах расписывают пулю и пьют спирт)))

внутри ПБУ выглядят как то так, правда чем ближе к линии фронта все становится аскетичнее и суровее))

3. Организация войсковой ПВО

Войсковая ПВО действует в интересах сухопутных войск и присутствует везде от полка начиная:
в полку это зенитный дивизион, состоящий из управления и трёх батарей: зрбатр ПЗРК, зрбатр ЗРК «Стрела-10» и зрабатр ЗСУ «Шилка» или ЗРПК «Тунгуска».
в дивизии – зенитный ракетный полк имеющий на вооружении ЗРК «Оса», «Тор» или «Бук».
в армии – зенитная ракетная бригада ЗРК «Бук».
фронтовой уровень - зенитная ракетная бригада ЗРС С-300В.

Это сообщение отредактировал Answer34 - 25.04.2018 - 14:32

Каждое подразделение, соединение из выше перечисленных имеют свои командные пункты (входящие в состав АСУ) и получают информацию от радиотехнических частей и подразделении, ведут самостоятельную разведку воздушного противника.

Действуют они в боевых, походных порядках прикрываемых войск, особенно ярко это видно на примере зенитного дивизиона мсп/тп, личный состав и техника которого всегда находятся на переднем крае вместе с подразделениями полка.

Задачу по прикрытию войск и объектов войсковая ПВО СВ выполняет в тесном взаимодействии с нашей истребительной авиацией.

Взаимодействие осуществляется в совместном уничтожении воздушного противника и может осуществляться:
- по зонам, когда «нарезаются» определённые зоны ответственности для ИА и ПВО;
- по времени, например, с 00-00ч. до 14-00ч. работает ИА, с 14-00ч. до 00-00ч. работают ЗРК;
- по высотам;

Кроме того, через боевые порядки войсковой ПВО СВ регулярно совершают пролёт наша авиация, работающая по противнику и возникает необходимость в опознавании своей авиации, для этого используют несколько способов:
визуальные и автоматизированные.

Визуальные – это сигналы ЯСС (я свой самолёт) в основном для стрелков зенитчиков ПЗРК, ЗСУ.
Они включают в себя:
1. Выполнение в светлое время суток – нескольких покачивании крылом, например, 2-3 ЛК(ПК) (левых/правых крена) в определённый отрезок времени при пролёте над своими войсками, далее сигнал меняется.

2. ЧДКМБО, КМБО – это чередование длинных и коротких мигании бортовых огней самолета, используется в ночных условиях, сигналы действуют определённый отрезок времени и тоже меняются через установленные периоды.

Всем этим сигналам устанавливается время действия, и они в обязательном порядке доводятся до командиров подразделении.

Автоматизированный способ опознавания – это применение наземных радиолокационных запросчиков, установленных на радиолокационных станциях.

Нарушение или игнорирование правил опознавания воздушных целей ведет к обстрелу своих самолётов.

Наглядно это произошло в войне трёх восьмёрок, где по разным данным до 4 самолётов были поражены т.н. «дружественным» огнём с земли, а других постоянно принимали за вражеские самолёты и постоянно обстреливали.

4. Работа войсковой ПВО СВ

Рассмотрим действия частей и подразделении войсковой ПВО СВ в обороне.

Силы ПВО полка/дивизии/армии/фронта разворачиваются в боевые порядки каждый на своём месте, оборудуют основную стартовую позицию, запасные и одну две ложных СП.

Организовывается взаимодействие с прикрываемыми войсками, соседними Ч и П ПВО, организовывается разведка ВП, несение б/д.

Соответственно одиночному СВН противника преодолеть такую эшелонированную систему ПВО просто невозможно, поэтому противник будет применять МРАУ – массированные ракетно-авиационные удары.

МРАУ имеет продолжительность до нескольких часов, с использованием всех диапазонов высот и всего спектра СВН вероятного противника.
Как правило, главной задачей первого МРАУ на мероприятиях оперативной подготовки армий НАТО планировалось поражение ракетно-ядерной, авиационной и противовоздушной группировок, дезорганизация системы управления ВВС и ПВО противника в целях завоевания превосходства в воздухе. Для решения этой задачи выделялось до 70-80% всего авиационного ресурса.

Это сообщение отредактировал Answer34 - 25.04.2018 - 14:29

Построение МРАУ может быть следующим(вариант):
1. Эшелон КР и БР.
В первом эшелоне запускаются крылатые ракеты воздушного и наземного базирования/при наличии возможности и морского/ по заранее разведанным целям, ложные цели, ОТР, БПЛА разведки и целеуказания – задачи эшелона вскрытие системы ПВО, нанесение ударов по стационарным объектам.

2. Эшелон подавления: группы расчистки, истребительного прикрытия и блокирования аэродромов с воздуха, группы уничтожения наземных средств ПВО, группы доразведки. Основную массу групп составляют самолёты Ф-15, Ф-16, Торнадо, Ягуар различных модификации, ударные вертолёты. Из состава групп осуществляется радиоэлектронное подавление РЭС ПВО, огневое поражение РЭС ПРР и УАБ. Так же активно применяются ложные цели.

3. Ударный эшелон: наносит основной удар по прикрываемым войскам, состоит из бомбардировщиков, групп истребительного прикрытия, ударных групп, БПЛА разведки.

На всех этапах идет разведка, доразведки целей. Так же из зон барражирования, находящихся вне зон поражения ЗРК идет постановка помех средствам связи и РЛС самолетами РЭБ. Возможна заброска на нашу территорию одноразовых наземных постановщиков помех - ППОЙ.
Данное построение не является обязательным и может видоизменятся в зависимости от уловий.

В первые сутки противник способен нанести до 2-3 МРАУ, в последующие 1-2. МРАУ наносятся от 3-х до 7 суток и это обзывается ВНО - воздушная наступательная операция.

Вот такие должны быть действия противника по системе ПВО, а не та профанация шо изобразили США и Ко в Сирии в апреле месяце.

То как противодействует ПВО таким налётам долго описывать и можно начинать новый пост, а я этот зипался писать, да и не пейсатель я от слова совсем))
Если есть вопросы задавайте их в комментах, постараюсь ответить.
Товагисчь майор все картинко взял из сети))
Всё.
