Быстро-ремонт миксера

Добрый день, соЯПовчане! Решил запилить быстропост не ради юкки. Речь пойдёт о быстро-ремонте древнего девайса под названием миксер аж 1978 года выпуска, тогда ещё в ГДР. Пережил он многое и посему рука не поднялась выкинуть. Решено чинить.
А случилось следущее, во время сбивания яиц он задымился. Нет у нас есть конечно современный блендер, но ламповый звук шуршания сего девайса, ничем не заменить!
Я уже приуныл что придётся перематывать якорь, ибо обмотке пришёл конец, но оказалось всё намного проще, вышел из строя дословно, Entstörkondensator G -TGL 11 840, по русски фильтрующий кондёр. Помимо него обнаружилось что солидол почти превратился в сталактит, решено, разбираем чистим смазываем.

Будет 26 фото

Шильдик года выпуска.

1. Снимаю крышку. Состояние удручающее.

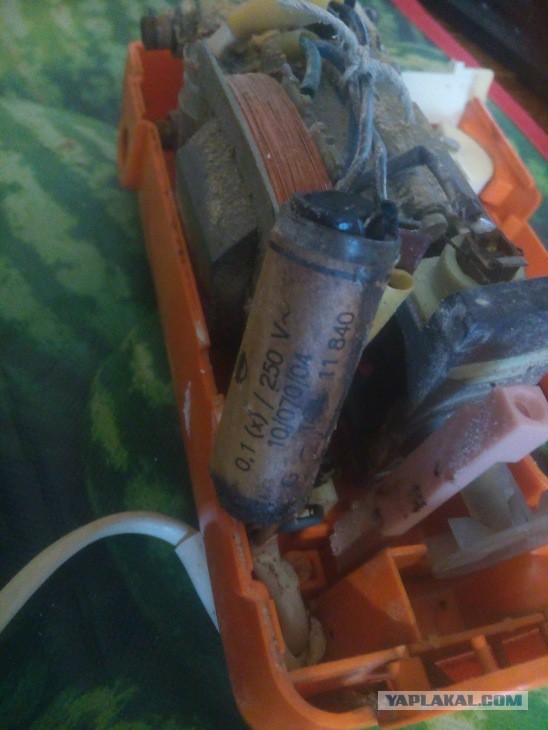

2. Вот виновник.

3. Снимаю кожух полностью.

4. Редуктор во всей своей красе.

5. Шестерни пластиковые. За столько лет и не износились. Я в шоке какой пластик сейчас делают в редукторах современных электромясорубок. Меняем каждые пол года. Дада раньше трава была зеленее.

6. Сталактиты

7. Ещё

8. Рассмотрим со всех сторон.

9. Что бы снять якорь нужно снять крыльчатку, которая очень сильно прикисла к металлу.

10. Включаем фен на 150 китайских градусов.

11. Разогреваем немного стержень и удачно снимаем крыльчатку.

12. Так же греем вал и откручиваем ключ ножа.

13. Вот так.

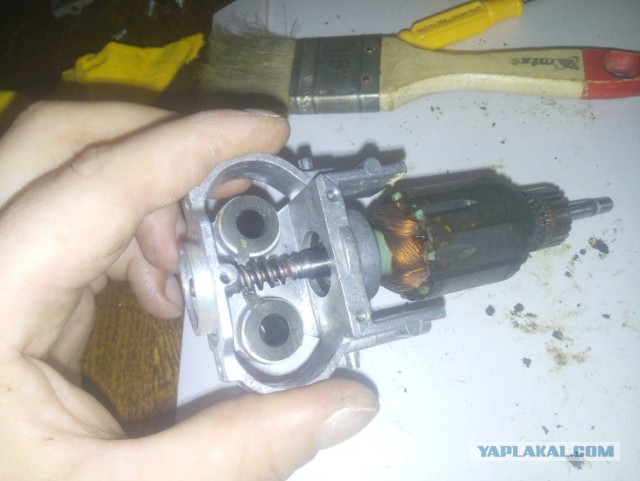

14. Разобрал полностью, хочу заметить что щётки в отличном состоянии, либо так сохранились, либо же их меняли уже. В детстве меня это не интересовало)

15. Вычищаем застывший солидол. Подшипник трогать не стал. Во первых у меня не оказалось инструмента что бы снять ограничитель или как там его называют, железное кольцо которое держит его. Во вторых подшипник не люфтил и не стучал. Решил оставить как есть и ограничиться чисткой и смазкой.

16. Заливаем ультразвукою ванночку изопропиловым спиртом, ставим на 50wat 500секунд.

17. Уже чище.

18. Закидываем остальные бебихи.

19. Получаем вот такую красоту.

20. Потихоньку собираем.

21. Устанавливаем шестерни, смазываем подшипник и полости.

22. закрываем крышкой.

23. Кондёр заменил первым попавшимся в запчастях. 0.22 микрофарад против 0.1 оригинального. На работу не влияет.

Это сообщение отредактировал a4tech1231 - 7.03.2018 - 19:07

24. Ставим всё обратно, от так вот красиво вышло.
