Добрый день, уважаемые.
Наткнулся как-то на тему:
Стендовый судомоделизм. VIRGINIA 1819 и загорелся собрать модель корабля из дерева. После поисков в интернете, был куплен набор для сборки модели галеона San Martin, 1000-тонного, 48-пушечного флагмана испанской армады испанской фирмы OcCre.

Выбор оказался в целом удачным. За сумму около 10000 руб, получил модель средней сложности, невысокой детализации и недурного качества.

Будет более 100 фото и немного текста.

Постройка модели галеона San Martin

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Йожек
17.02.2018 - 23:35
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
001.
Шпангоуты, киль, другие детали корпуса весьма точно вырезаны лазером.

Это сообщение отредактировал Йожек - 17.02.2018 - 23:41

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:37
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
002.
Киль успел выломать.

Это сообщение отредактировал Йожек - 17.02.2018 - 23:42

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:37
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
003.
Юферсы, нагели, блоки, флаги, пушки, лафеты и остальные мелкие детали разложены по ячейкам.

Это сообщение отредактировал Йожек - 17.02.2018 - 23:42

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:38
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
004.
Палубы раскроены из фанеры.

Это сообщение отредактировал Йожек - 17.02.2018 - 23:42

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:39
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
005.
Вверху круглые заготовки из красного дерева и прямоугольные из африканского ореха.
Посередине – шпон липы для отделки палуб и африканский орех для второй обшивки корпуса.
Внизу липовые рейки для первичной обшивки корпуса.
Также прикупил набор насадок для бора.

Это сообщение отредактировал Йожек - 17.02.2018 - 23:43

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:40
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
006.
Элементы фальшбортов. Красное дерево.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:41
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
007.
Детали киля и руля. Мореная фанера. Выглядит очень солидно.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:43
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
008.

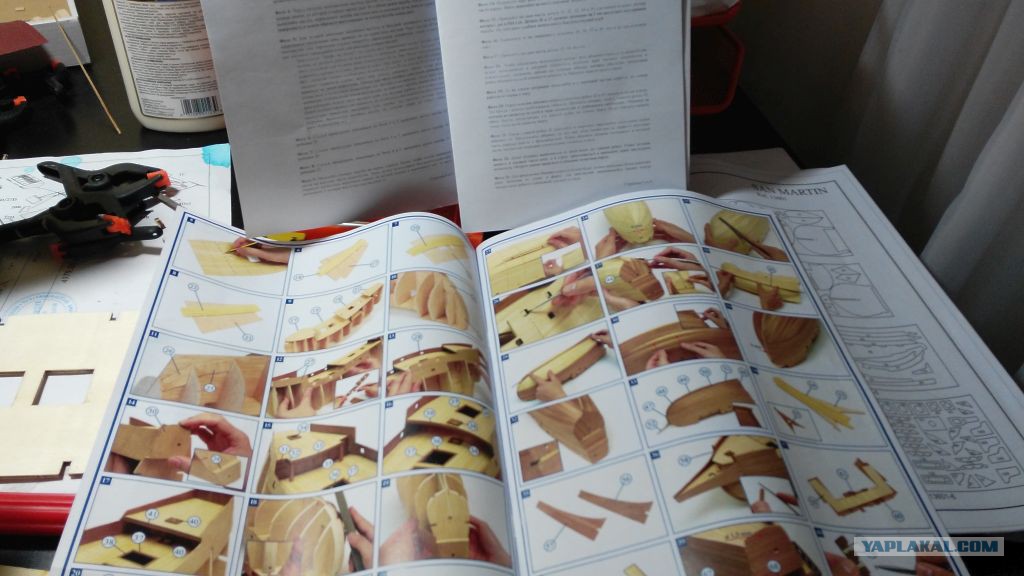

Инструкция с цветными фотографиями для сборки.
Вцелом, документация не давала четкого представления о процессе сборки. Зачастую приходилось импровизировать.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:44
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
009.

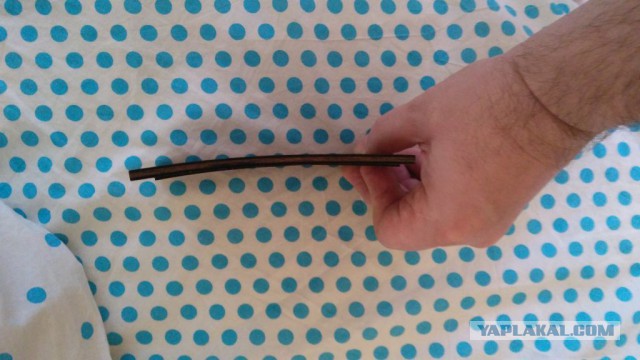

Тут меня поджидал неприятный сюрприз. То ли фанера видимо была недосушена, то ли коробка полежала в сырости. Многие детали повело.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:46
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
010.

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:46
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
011.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:46
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
012.

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:46
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
013.

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:47
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
014.
Кривые шпангоуты – кривой корпус.


Это сообщение отредактировал Йожек - 17.02.2018 - 23:48

Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:48
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
015.
Попытался размочить и выровнять под прессом – не помогло. После полного высыхания винт вовращался.
Как оказалось, политика производителя позволяет замену деталей блоками. Продавец без вопросов заменил бракованные детали.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:49
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
016.
Пока ждал замены, собрал якоря и пушки. Многие моделисты выбрасывают металлические лафеты и делают их сами из дерева. Я , как моделист начинающий, решил в этот раз пойти по пути наименьшего сопротивления.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:49
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
017.
Ура! Пришли детали, собираю остов. Стапеля нет, шпангоуты выставляю на глаз. Точность лазерной выкройки поспособствовала успеху.
Также приклеиваю посадочные места для мачт и подпорки под палубы.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:50
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
018.
Верхи 2х шпангоутов прокрашиваю красной морилкой и обклеиваю шпоном красного дерева. Это будут переборки, видимые снаружи.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:51
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
019.
Палубы обклеиваю липовым шпоном. Опытные моделисты стыки досок прокладывают черной ниткой. Я ограничился обрисовкой простым карандашом.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:52
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
021.
Сажаю все на клей. В ход идут резинки, прищепки, струбцины.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:53
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
022.
Обтачиваю носовые и кормовые шпангоуты для плотного прилегания реек обводов корпуса.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:53
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
023.
Получилось так.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:54
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
024.
Приклеиваю торцевые элементы палуб.


Постройка модели галеона San Martin

[^]
Йожек
17.02.2018 - 23:55
Статус: Offline


Юморист

Регистрация: 31.10.08
Сообщений: 583
025.
Собираю решетки.
