Представляю вниманию сообщества мой новый проект в 43 масштабе. Это модель автобуса Икарус, на модели реализована система дымогенерации по принципу электронной сигареты, также модель снабжена магнитной подвеской, на неодимовых магнитах.

Пост будет содержать 150 фото (если все получится загрузить), к каждому фото я буду стараться делать подробное описание процесса.

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
Administration
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
daimlermar
12.10.2017 - 17:33
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 1

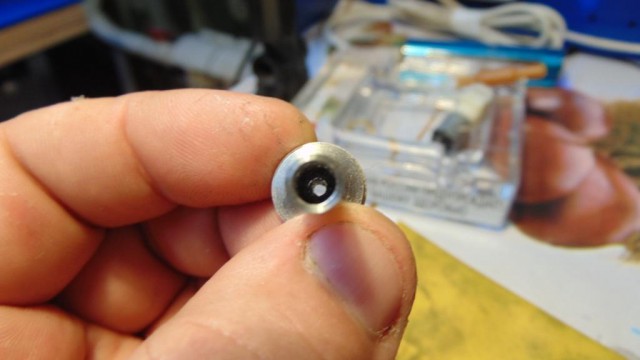

Берем испаритель от электронной сигареты и заменяем в нем пластиковую часть, которая контактирует с горячими элементами, на изготовленную металлическую. Это необходимо чтоб испаритель не расплавился от перегрева в режиме постоянной работы.

ТЕСТ ДРАЙВ модели:

Строительство модели:


Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:34
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 2

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:34
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 3

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:37
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 5
Берем воздушный насос на пол атмосфера, от помпы для аквариума.


Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:44
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 6

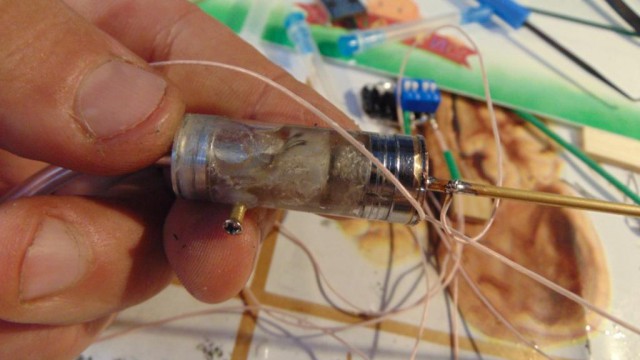

Собираем испаритель

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:45
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 7
Подключаем испаритель к насосу.

Это сообщение отредактировал daimlermar - 12.10.2017 - 17:45

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:47
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 9
Изгибаем трубку по месту, до формы выхлопной трубы и укорачиваем ее.

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:48
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 10

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:48
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 11

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:48
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 12
Собираем и устанавливаем на модель испаритель

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:55
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 13

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:55
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 15
Фиксируем оба агрегата на модели

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:58
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 16
Маскируем выпускную трубку испарителя под глушитель.

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 17:59
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 17

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:01
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 18

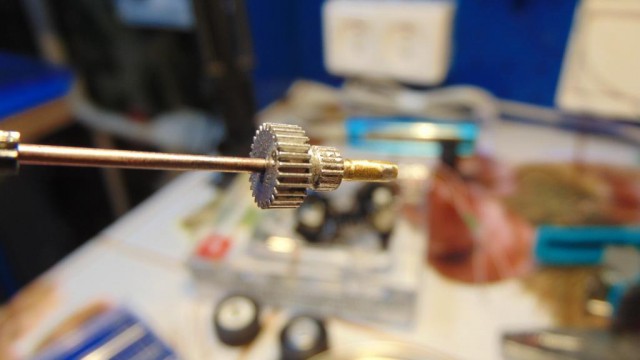

Приступаем к изготовлению заднего моста модели. Для этого разбираем сервопривод со стальными шестернями. Ведомую шестерню от серво просверливаем на 1,2 мм и пропускаем через нее ведущий вал модели.

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:02
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 19

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:03
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 20
Собираем редуктор

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:04
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 21
Устанавливаем ведомый диск на серво

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:04
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 22

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:05
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 24
Берем колесо модели и фрезеруем его внутреннюю поверхность для посадки на ведомый диск редуктора.

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:06
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 25

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:07
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 26
Обтачиваем ведомый диск серво до внутреннего диаметра колесного диска.

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:07
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 27

Радиоуправляемая модель ИКАРУС-250.58 с дымом из глушителя и на магнитной подвеске

[^]
daimlermar
12.10.2017 - 18:08
Статус: Offline


MAD MECHANIC

Регистрация: 3.07.16
Сообщений: 1756
ФОТО 28
Устанавливаем колесо.
