Самодельные лампы Т10


Страницы: (3) [1] 2 3	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

RegressoR	12.03.2017 - 18:05 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	174 Попросил меня один товарищ сделать ему яркие лампы в "плафоны" слона, и что бы для установки не пришлось ничего "допиливать напильником", лень конечно дело хорошее, но собравшись накидал платы в Лейауте, накидал плотно, что бы не тратить в пустую текстолит. Будет 9 фото
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

RegressoR	12.03.2017 - 18:05 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Далее все стандартно — Лут, Травление и резка.
	[^]

RegressoR	12.03.2017 - 18:05 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Резал дремелем — то еще занятие, жена за пыль в комнате чуть не убила ))
	[^]

RegressoR	12.03.2017 - 18:06 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Диоды использовал 5630 5000к и 3500к, заявленый китайцами ток 100мА, питал 40мА, ограничивал ток резистором 0,25Вт.
	[^]

RegressoR	12.03.2017 - 18:06 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Паял теперь уже любимой пастой для пайки SMD и феном.
	[^]

RegressoR	12.03.2017 - 18:06 [ показать ]

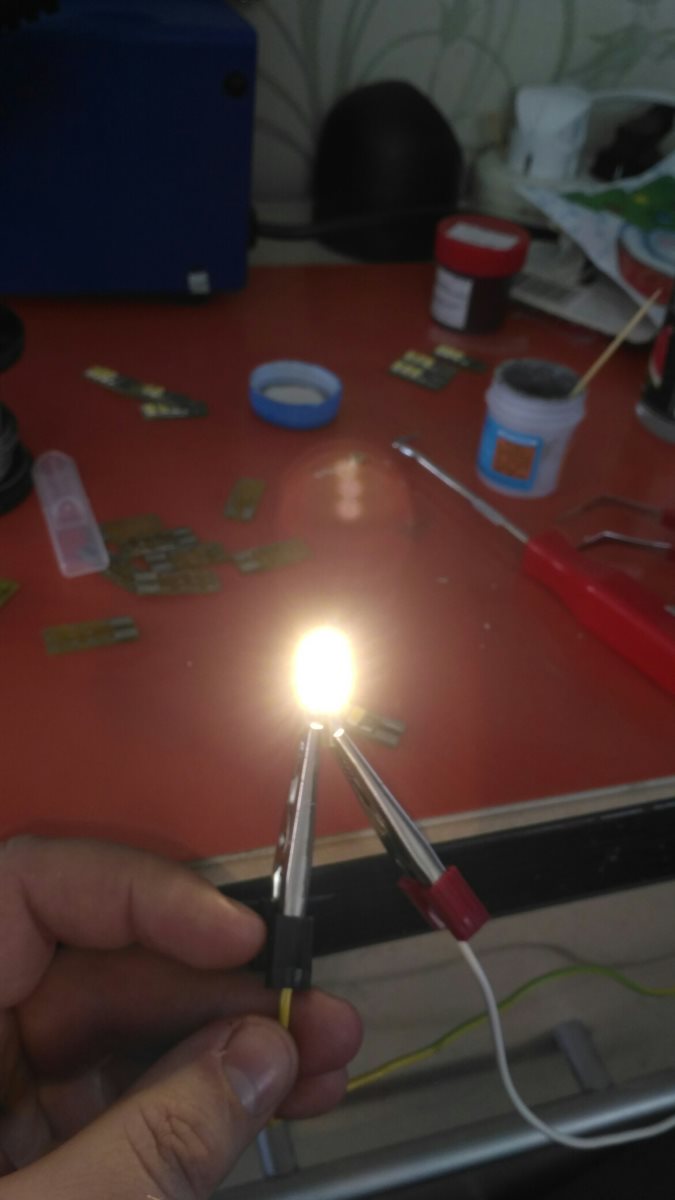

Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Проверяем, для проверки подал 14,5В
	[^]

RegressoR	12.03.2017 - 18:06 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	И "теплый"
	[^]

RegressoR	12.03.2017 - 18:07 [ показать ]

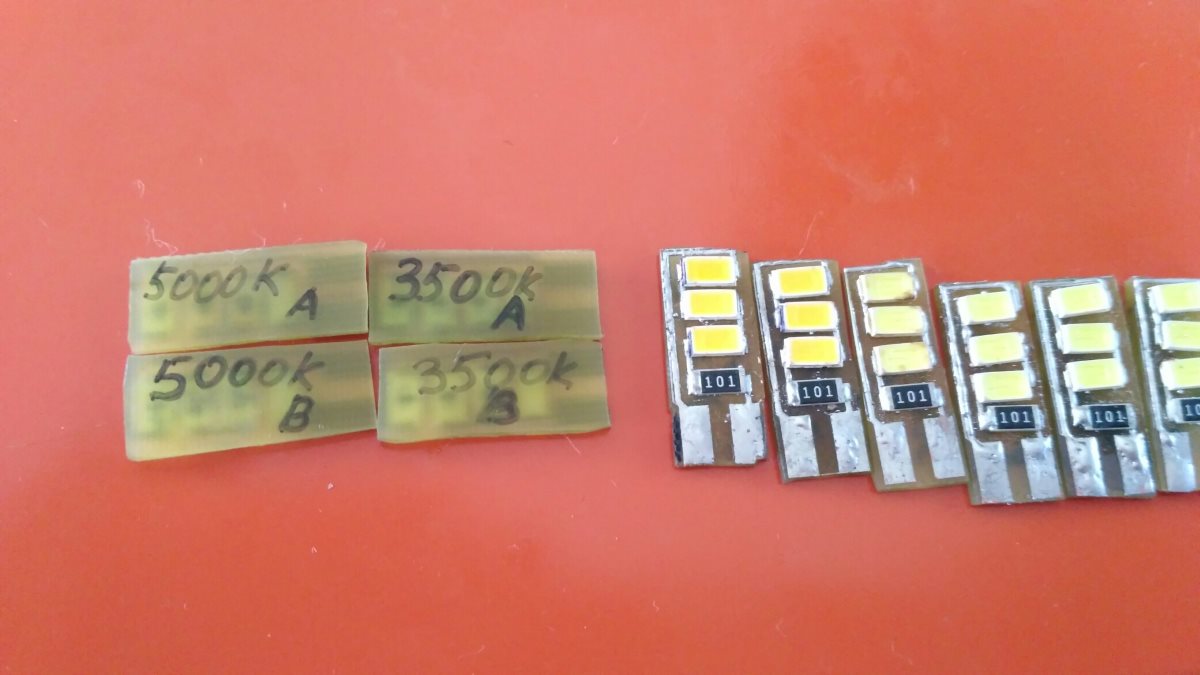

Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Все готовы
	[^]

RegressoR	12.03.2017 - 18:07 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Дорожки нарисовал тонкими — 0,5мм, потому диоды немного "плавают" — выставить ровно их тяжело, но это пока не серия, так что пока работать будет и так ))
	[^]

RegressoR	12.03.2017 - 18:07 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Да, что бы лампы можно было разместить в плафоне и светили они туда куда нужно я делал 2 варианта ламп — прямой и обратной полярности, пометил их как "А" и "В". Дал поработать лампам по 5 мин — "холодные" практически не греются, а вот "теплые" дают ощутимый нагрев, над этим надо еще подумать, хотя в данном случае это и не критично, подобные "вставки" у меня в плафонах работают нормально.
	[^]

RegressoR	12.03.2017 - 18:09 [ показать ]
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	Стоимость Диодов из Китая - 110р\100шт Резисторы 160р\100шт Текстолит 50х100мм 35руб Время - бесценно.
	[^]

YorikB	12.03.2017 - 18:10 [ показать ] 0
Статус: Offline Приколист Регистрация: 17.10.14 Сообщений: 301	Какие диоды? Прошу прощения, увидел. Это сообщение отредактировал YorikB - 12.03.2017 - 18:10
	[^]

Ниочемушкин

12.03.2017 - 18:11

Статус: Offline

Шунтик

Регистрация: 5.09.12
Сообщений: 848

Цитата (RegressoR @ 12.03.2017 - 18:05)

Попросил меня один товарищ сделать ему яркие лампы в "плафоны" слона

Давай фотку слона, иначе нихуя не понятно, где у него лампы вставлены

[^]

DrPutnik	12.03.2017 - 18:11 [ показать ] 4
Статус: Offline Ярила Регистрация: 4.04.13 Сообщений: 1581	Красава. Жму руку. Сам рукожоп. Переходи на двусторонние. Понимаю, что с нашим домашним травлением геморрой еще тот будет, но ведь красота получится!
	[^]

ASK1980

12.03.2017 - 18:12

Статус: Offline

Хохмач

Регистрация: 24.10.10
Сообщений: 738

Цитата (RegressoR @ 12.03.2017 - 18:05)

Резал дремелем — то еще занятие, жена за пыль в комнате чуть не убила ))

Успокой жену, скажи что это не просто пыль, а стеклянная пыль, которая вызывает онкологию.

Это сообщение отредактировал ASK1980 - 12.03.2017 - 18:12

[^]

RegressoR

12.03.2017 - 18:14

Статус: Offline

Юморист

Регистрация: 25.02.14
Сообщений: 504

Цитата (Ниочемушкин @ 12.03.2017 - 19:11)

Цитата (RegressoR @ 12.03.2017 - 18:05)

Попросил меня один товарищ сделать ему яркие лампы в "плафоны" слона

Давай фотку слона, иначе нихуя не понятно, где у него лампы вставлены

Пока не вставлял, но есть фото моих плафончиков - там диодов больше

[^]

RegressoR	12.03.2017 - 18:14 [ показать ] 6
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	И так
	[^]

RobotWerter	12.03.2017 - 18:14 [ показать ] 0
Статус: Offline Гость из будущего Регистрация: 20.02.11 Сообщений: 1936	Красава. ТС просьба а можно аналогичное посоветовать для прожектора? Давно мечтаю нормальный прожектор в мой мебельный цех. С меня если что проект мебеля от чертежей до карт кроя...
	[^]

Baldy

12.03.2017 - 18:15

Статус: Offline

Землянин

Регистрация: 20.10.15
Сообщений: 3822

Цитата

Понимаю, что с нашим домашним травлением геморрой еще тот будет, но ведь красота получится!

осваивайте фоторезист- вот там красота, а лут это коряво но быстро.
Ну и резистор в автомобильной сети- зло! У LED вольт-амперная хар-ка сильно кривая, сгорят или деградируют очень быстро или в пол силы светить будут. Токовые стабилизаторы погуглите типа NSI 45020.

Это сообщение отредактировал Baldy - 12.03.2017 - 18:19

[^]

Dma28	12.03.2017 - 18:17 [ показать ] 26
Статус: Offline Шутник Регистрация: 12.06.13 Сообщений: 39	Я такие делал для себя, Чет у меня без пасты ровнее светики легли :) Только SMD резисторов под рукой не было в достатке... Это сообщение отредактировал Dma28 - 12.03.2017 - 18:19
	[^]

RegressoR

12.03.2017 - 18:18

Статус: Offline

Юморист

Регистрация: 25.02.14
Сообщений: 504

Цитата (astass @ 12.03.2017 - 19:14)

Красава. ТС просьба а можно аналогичное посоветовать для прожектора? Давно мечтаю нормальный прожектор в мой мебельный цех. С меня если что проект мебеля от чертежей до карт кроя...

Можно конечно, но там все сложнее - прежде всего нужен фольгированый алюминий - мощные диоды погорят на текстолите, + диоды типа таких:
Описание: SMD 2835, белый, 120 град., 104 лм, Цв. темп. 3700-4300K, 6 В, CRI 80,
Индекс цветопередачи (CRI): 80
Напряжение тип.: 6
Световой поток (тип.) лм: 104
Корпус: SMD 2835
Цвет: белый
Угол, ° (ось X): 120
Цветовая температура: 3700-4300K
Производитель: SEL
Им можно Ампер дать, вот тогда настоящий прожектор будет ))

[^]

RegressoR

12.03.2017 - 18:19

Статус: Offline

Юморист

Регистрация: 25.02.14
Сообщений: 504

Цитата (Dma28 @ 12.03.2017 - 19:17)

Я такие делал для себя, Чет у меня без пасты ровнее светики легли :)
Только SMD резисторов под рукой не было в достатке...

Такие и я делал, но у Т10 изза размера пришлось дорожки уже делать + диоды большие - вот и поплыти

[^]

Dma28

12.03.2017 - 18:22

Статус: Offline

Шутник

Регистрация: 12.06.13
Сообщений: 39

Цитата (RegressoR @ 12.03.2017 - 18:19)

Цитата (Dma28 @ 12.03.2017 - 19:17)

Такие и я делал, но у Т10 изза размера пришлось дорожки уже делать + диоды большие - вот и поплыти

А резисторы тоже с Али выписываешь?

[^]

RegressoR

12.03.2017 - 18:23

Статус: Offline

Юморист

Регистрация: 25.02.14
Сообщений: 504

Цитата (Baldy @ 12.03.2017 - 19:15)

Цитата

Понимаю, что с нашим домашним травлением геморрой еще тот будет, но ведь красота получится!

Так, это на Нехуе подсвечивали блок кондиционера
NSI50010YT1G

[^]

RegressoR

12.03.2017 - 18:24

Статус: Offline

Юморист

Регистрация: 25.02.14
Сообщений: 504

Цитата (Dma28 @ 12.03.2017 - 19:22)

Цитата (RegressoR @ 12.03.2017 - 18:19)

Цитата (Dma28 @ 12.03.2017 - 19:17)

Такие и я делал, но у Т10 изза размера пришлось дорожки уже делать + диоды большие - вот и поплыти

А резисторы тоже с Али выписываешь?

Эти да, но теперь нашел в городе по той же цене даже брендовые - SEL

[^]
