Пишет Сергей Доля:

Я уже неоднократно видел и рассказывал о том, как добывают полезные ископаемые в море и на суше, но для меня все ещё оставались белые пятна в познании о том, как все это строится. Как посередине безлюдной тайги, на удалении в несколько сотен километров от человеческого жилья, появляются дороги, вырастают городки и начинают добывать нефть и газ.

Чтобы во всем этом разобраться я слетал на новое Чаяндинское нефтегазоконденсатное месторождение в Якутии, чтобы посмотреть весь процесс От и До.

34 фото

Как строят газовые кусты

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Jus
18.10.2016 - 11:15
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Итак, далее рассказ о сложных вещах простыми словами...

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:15
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Чаяндинское нефтегазоконденсатное месторождение находится в 240 километрах от города Мирный, откуда мы стартанули на вертолете МИ-8 и добрались до месторождения за час сорок. Пролетаем мимо кимберлитовой трубки:

3.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:15
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Сверху мы смогли увидеть все этапы строительства. Все начинается с того, что в тайгу приходит геологоразведка. Она нарезает лес просеками, которые называются "профили", закладывает на них взрывчатку и смотрит, как отражают взрывную волну породы под землей. Соответственно, делают предположение какие полезные ископаемые залегают в той или иной местности:

4.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:15
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Когда начинается реализация проекта по разработке месторождения, строят скважины и всю необходимую инфраструктуру, и только потом приступают к извлечению полезных ископаемых из недр.

Прежде вырубается площадка в лесу под строительство:

5.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:15
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420

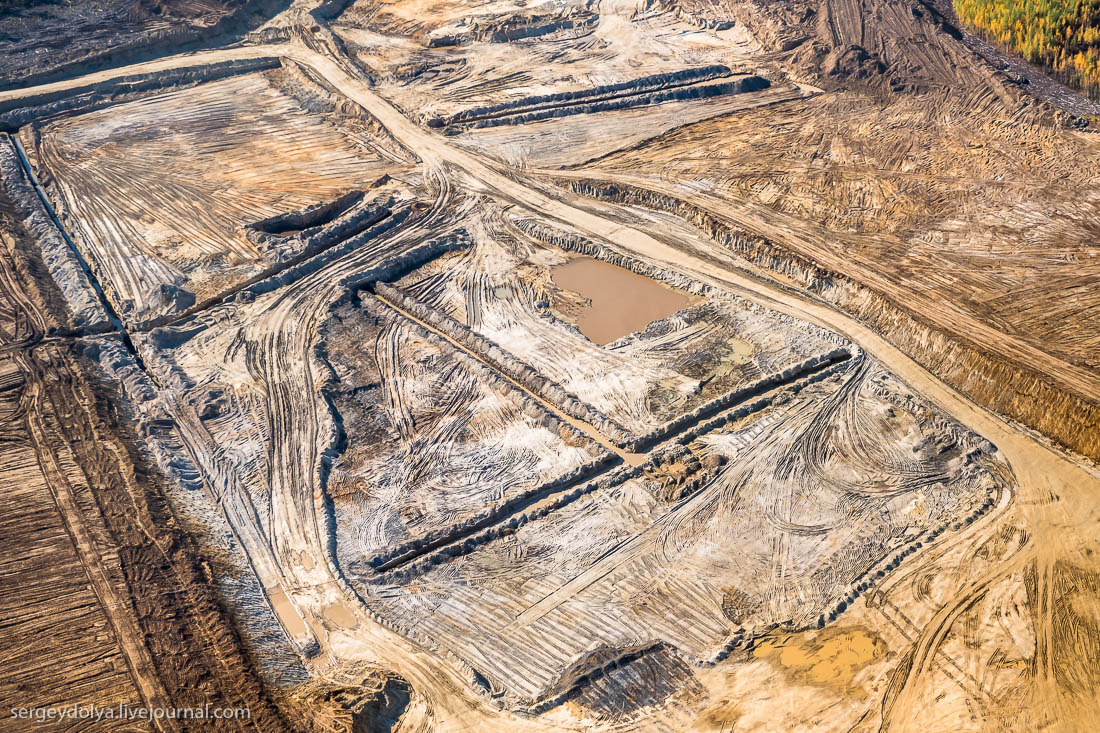

Затем разрабатывают песчаный карьер, с которого берут песок для отсыпки всех дорог и площадок:

6.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:15
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Песка надо много, но не сделав этого, невозможно продвигаться дальше, так как почва тут очень болотистая и иначе все утонет:

7.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:16
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
В итоге, если смотреть сверху, то получается очень аккуратная картина:

8.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:16
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Если делать такую площадку под каждую скважину, их получится слишком много и процесс будет очень дорогим. Для оптимизации скважины объединяют на поверхности в "кусты". То есть на одной площадке бурят последовательно несколько скважин, а уже под землей они расходятся друг от друга, как корни у дерева или перевернутый куст. Скважина может уходить под землей от куста на несколько километров в сторону.

На профессиональном сленге газовый куст - это способ бурения, когда устья скважин на поверхности располагаются рядом, а их траектории под землей направлены в разные стороны и под разными углами для большего охвата месторождения:

9.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:16
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Каждый отдельно взятый куст обычно состоит из двух площадок. На одной скважины, на второй жилая зона:

10.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:16
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Начнем с того, как живут буровики:

11.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:16
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Буровики и весь персонал живет в вагончиках по 4 человека. Душ, баня, столовая и прачечная находятся в отдельных вагончиках:

12.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Внутри бытовок и по всей территории висят мотивирующие и информирующие плакаты. Особое внимание уделяется технике безопасности. На каждом новом кусте мы прослушивали инструктаж по технике безопасности. Он всегда содержал общую информацию и информацию о том, какие конкретно работы проводятся на площадке в данный момент, что может произойти, как с этим бороться и как от этого спасаться:

13.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Отдельные три вагончика - это столовая. Рабочих кормят вкусно и дешево. Мой обед из салата, борща, гречки с печеночной котлетой и чая обошелся в 73 рубля:

14.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Строительство куста скважин. Уже видно четыре готовые скважины (смонтированы фонтанные елки), на данный момент идет строительство пятой:

15.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Фонтанки служат для распределения и регулирования потоков нефти и газа, поступающих из скважины:

16.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
На каждой скважине обязательная табличка:

17.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
На Чаяндинском месторождении бурят с помощью отечественных установок производства заводов "УралМаш" и "Волгоградского завода буровой техники". Огромная буровая установка называется Екатерина, но буровики нежно называют её Катенькой:

18.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:17
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
На каждом кусте есть всё необходимое для возможных аварийных ситуаций. Например, запасные дизель-генераторы на случай обрыва ЛЭП или запас материалов и воды на случай, если при бурении возникнет поглощение бурового раствора и он начнет уходить в слабые пласты:

19.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:18
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
От Екатерины отходят факельные отводы, за которыми находится факельный амбар из песка. Отводы при необходимости могут отвести поток нефти или газа из скважины на безопасное расстояние от буровой установки (например, при ликвидации аварий и освоении скважины):

20.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:18
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
21

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:18
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Буровая установка - это огромная вышка, весом до 1000 тонн. Буровая лебедка перемещает вверх-вниз гигантский крюк, на котором подвешен огромный электродвигатель (это верхний привод).

В скважину на бурильных трубах опускают долото (болванка с тремя вращающимися головками-шарошками), которое непосредственно бурит. Через трубы прокачивают специальную жидкость - буровой раствор - под давлением порядка 50-250 атмосфер. Раствор проходит внутри всей колонны труб и выходит через долото, охлаждая его, после чего возвращается на поверхность через пространство между стенками колонны труб и стенками скважины, вынося на поверхность шлам (выбуренную породу). так же раствор удерживает стенки скважины и давит на пласты, чтобы нефть и газ не поступали в скважину в процессе бурения.

Потом раствор очищают, а шлам выбрасывают в шламовый амбар, либо вывозят на переработку в машинах. Затем скважину укрепляют обсадными трубами, и продолжают бурить долотом меньшего размера.

На фото обсадные трубы на стеллажах:

22.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:18
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Верхний привод и кронблок:

23.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:18
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
"Свечи" из бурильных труб (по три трубы в каждой) свинчивают вместе и спускают в скважину:

24.

Как строят газовые кусты

[^]
Jus
18.10.2016 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 372420
Всем процессом управлять бурильщик - он сидит в отдельной кабине, куда выведена информация со всех датчиков:

25.
