Sukhoi Superjet 100 (SSJ100) — российский региональный пассажирский 100-местный самолёт разработанный компанией «Гражданские самолёты Сухого» при участии ряда иностранных компаний. Первый полет SSJ100 состоялся в мае 2008 года, а сейчас в производстве 100-ый самолет. На сегодня самолет находится в эксплуатации у российских авиакомпаний — Аэрофлот, Газпром авиа, Якутия, Центр-Юг, Red Wings, в мексиканской авиакомпании Interjet и в специальных подразделениях государственных структур.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:01
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
1. SSJ100 — первый российский самолет полностью спроектированный на основе цифровых технологий. В его производстве применяются ранее не использовавшиеся в отечественном гражданском самолетостроении технологии, такие как бесстапельная сборка, автоматическая стыковка агрегатов планера, автоматическая клепка и другие.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:02
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304

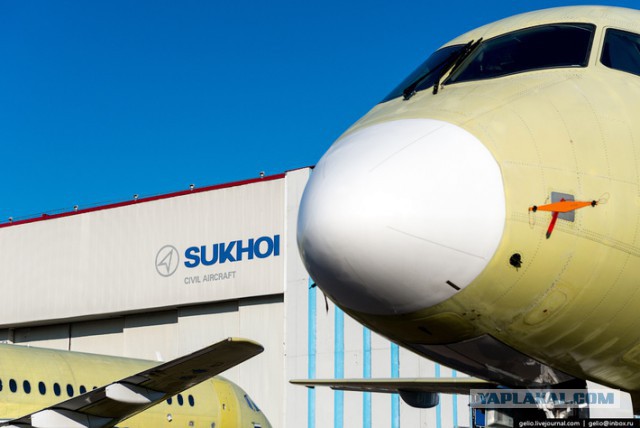

2. Производство самолета, его окончательную сборку, осуществляет Комсомольский-на-Амуре (Хабаровский край) филиал ЗАО «Гражданские самолеты Сухого» (КнАФ) при непосредственном участии других заводов на территории России, где изготавливаются составные части Sukhoi Superjet 100.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:02
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304

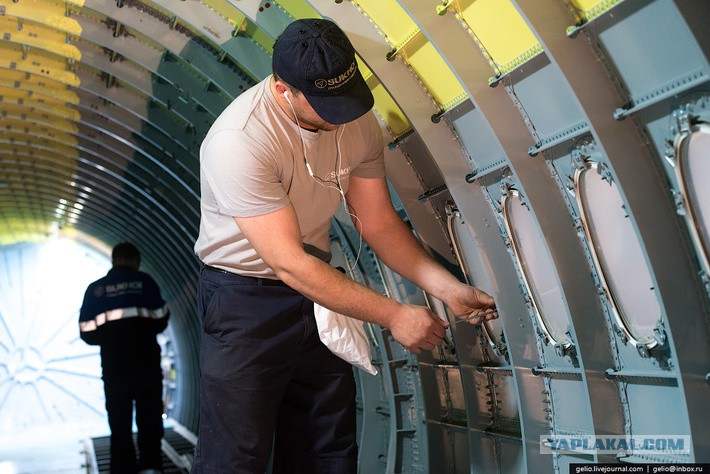

3. Филиал ОАО «Компания «Сухой» «НАЗ им. В.П. Чкалова» в Новосибирске производит детали и агрегатную сборку отсеков фюзеляжа и оперения.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:02
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304

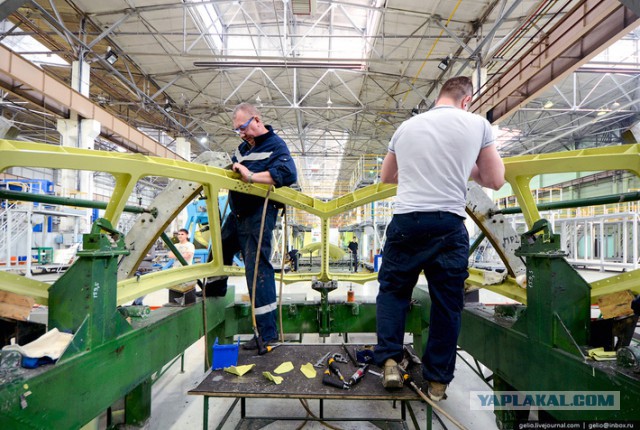

4. Сборка каркаса кабины.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:02
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
5. Детали и секции передают в Комсомольский-на-Амуре филиал ЗАО «Гражданские самолеты Сухого», где и производится окончательная сборка самолета.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:03
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
6. Цех сборки фюзеляжа (ЦСФ). Здесь производится стыковка готовых отсеков на стенде автоматической стыковки и установка крепежа по стыкам отсеков.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:03
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
7. Цех сборки фюзеляжа состоит из четырех производственных участков.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:03
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
8. Стыковка отсеков.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:04
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
9. При производстве самолета SSJ100 используется более 600 тысяч заклепок, гаек, болтов, штифтов и других мелких деталей.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:04
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
10. Здесь производится установка каркаса пола, монтаж пассажирских, сервисных дверей и дверей багажных отделений.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:04
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
11. На этом же этапе устанавливаются стекла пассажирского салона и антенны фюзеляжа.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:04
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
12. Производится установка слоев теплоизоляции пассажирского салона.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:05
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
13. Все работы имеют минимум трехуровневый контроль и проверку.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:05
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
14. После цеха сборки фюзеляжа самолет перемещают в цех окончательной сборки (ЦОС). Здесь 7 производственных участков. На сегодняшний день производственные мощности завода позволяют выпускать до 50 машин в год.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:05
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
15. В данном цехе устанавливается оперение самолета, крылья стыкуются с фюзеляжем, осуществляется монтаж шасси, устанавливаются двигатели, проверяется работоспособность систем самолета и другие многочисленные операции.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:05
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
16. Механизации крыла, рули направления и высоты, и другие детали выполнены из композиционных материалов. Алюминиевые части фюзеляжа покрыты желто-зеленой грунтовкой, а детали из композитных материалов белого цвета.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:06
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
17. В рамках реализации проекта была проведена комплексная программа техперевооружения заводов в Комсомольске-на-Амуре и Новосибирске.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:06
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
18. Средний возраст сотрудников компании составляет 35 лет.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:06
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
19. В ЦОСе производится проверка функционирования шасси, подготовка воздушного судна к постановке под ток.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:06
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
20. Завершающий седьмой производственный участок. Здесь выполняют окончательный монтаж интерьера багажно-грузового отсека, интерьера кабины пилотов, проводят общетехнический осмотр ВС и готовят его передачу на летно-испытательную станцию.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:07
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
21. Отработка систем под током.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:07
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
22. Самолет передается на летно-технические испытания. Как правило, летная программа каждого нового самолета состоит из восьми полетов, во время которых происходит тестирование систем в воздухе.

Производство самолетов Sukhoi Superjet 100

[^]
alexbull75
30.06.2015 - 14:07
Статус: Offline


Ярила

Регистрация: 8.07.14
Сообщений: 1304
23. Из Комсомольска SSJ100 совершает перелет в Ульяновск на установку салона и покраску в цвета авиакомпании-заказчика, а затем в Жуковский в Центр поставки.
