kakabaka
23.10.2018 - 11:23
0
Статус: Offline


Шутник

Регистрация: 7.02.17
Сообщений: 10
вот если что полные настройки
// default settings

#define DEFAULT_AXIS_STEPS_PER_UNIT {100,100,4000,95} // default steps per unit for Ultimaker
#define DEFAULT_MAX_FEEDRATE {200, 200, 3, 25} // (mm/sec)
#define DEFAULT_MAX_ACCELERATION {1000,1000,50,10000} // X, Y, Z, E maximum start speed for accelerated moves. E default values are good for Skeinforge 40+, for older versions raise them a lot.

#define DEFAULT_ACCELERATION 1500 // X, Y, Z and E max acceleration in mm/s^2 for printing moves
#define DEFAULT_RETRACT_ACCELERATION 3000 // X, Y, Z and E max acceleration in mm/s^2 for retracts

// Offset of the extruders (uncomment if using more than one and relying on firmware to position when changing).
// The offset has to be X=0, Y=0 for the extruder 0 hotend (default extruder).
// For the other hotends it is their distance from the extruder 0 hotend.
// #define EXTRUDER_OFFSET_X {0.0, 20.00} // (in mm) for each extruder, offset of the hotend on the X axis
// #define EXTRUDER_OFFSET_Y {0.0, 5.00} // (in mm) for each extruder, offset of the hotend on the Y axis

// The speed change that does not require acceleration (i.e. the software might assume it can be done instantaneously)
#define DEFAULT_XYJERK 20.0 // (mm/sec)
#define DEFAULT_ZJERK 0.4 // (mm/sec)
#define DEFAULT_EJERK 5.0 // (mm/sec)

а то я только одну строку выслал.

[^]
3DIY
23.10.2018 - 12:13
0
Статус: Offline


Шутник

Регистрация: 23.10.18
Сообщений: 2
Цитата (kakabaka @ 23.10.2018 - 01:58)
Цитата (palych1 @ 29.08.2017 - 18:05)
Добавлю, что ссылку автор дает на набор ремней и подшипников где присутствуют шкивы на 20 зубов, а в прошивке у него шаги прописаны из расчета 16 зубов. Еще в прошивке указан экструдер c редуктором (geared), а mk10 без редуктора.

Наконец то собрал сие чудо. Доооолго к этому шел. Сначала подвели продавцы али. Оплатил все заказы, а они не высылают. Выяснилось что изменили правила отправки посылок. Пришлось искать почти все товары у других продавцов. Спустя 3 - 4 месяца все было у меня. Пока шли посылки купил каркас. Вооот здесь бооооольшая подстава. Забирал заказ у них сам. Решил распаковать и собрать часть пока посылки идут. и тут офигел. 3 или 4 запчестей не хватало, Связался с ними....отправили, ещё ведь спросил мне болтики считать не надо? Вдруг их не хватает? Фигня вопрос, сказали мне, там точно усе ок. И нифига, еще 3 месяца проездами докупал. Еще прифигел от того что ихние шпильки не подошли, я их не замерял но они больше чем м5, купил в строительном м5 шпильку, отрезал и усё ок. А ещё напильником оооооочень много работал. Вообщем в 3d-diy каркас не покупайте, контроля качества и сборки у них нет. Собрал на днях и спаял усё. Не скажу что здесь каждый ребёнок осилит. от 14 лет и то если с паяльником на ты. Сейчас залип на прошивке. Это блин не паяльником орудовать. Залил прошивку от Автора статьи. Хочу переписать шаги на 20 зубов. нашел инфу как это сделать. Но эта инфа в корне отличается от того что в прошивке. Сейчас это:
// default settings

#define DEFAULT_AXIS_STEPS_PER_UNIT {100,100,4000,95} // default steps per unit for Ultimaker

если в ссылке что дал автор более менее понятно как настраивать, то тут нифига. Что здесь прописать надо?

Еще вы указали на экструдер. Не нашел строку. Искал в поиске по слову (geared). Как исправить и на что. и где?

Заранее спасибо.

Здравствуйте!
Спасибо за отзыв..
Ситуация конечно очень странная.. Вы как давно брали корпус?

В связи с большим количеством отгрузок корпусов, иногда бывало, что раньше наши комплектовщики не докладывали детали (или наоборот, в комплекте были лишние).. но мы сразу отправляли все детали за наш счет и на это уходило не больше 1-3 дня.. тут мы извиняемся, и сейчас таких случаев мы не допускаем.

По поводу шпилек.. у нас в магазине есть только m5.... шпилек м6 у нас вообще не было ( тут очень странно. Но не исключаем что мог быть брак.. но таких случаев у нас не было.

Каких у вас винтов не хватило?

А напильником вы где много работали ? Это прям для нас новость.. Корпус собирается за 3-4 часа... ( и это время за которое собирают именно наши клиенты) ничего пилить, сверлить не надо...






[^]
kakabaka
23.10.2018 - 12:53
0
Статус: Offline


Шутник

Регистрация: 7.02.17
Сообщений: 10
Цитата (3DIY @ 23.10.2018 - 12:13)
Цитата (kakabaka @ 23.10.2018 - 01:58)
Цитата (palych1 @ 29.08.2017 - 18:05)
Добавлю, что ссылку автор дает на набор ремней и подшипников где присутствуют шкивы на 20 зубов, а в прошивке у него шаги прописаны из расчета 16 зубов. Еще в прошивке указан экструдер c редуктором (geared), а mk10 без редуктора.

Наконец то собрал сие чудо. Доооолго к этому шел. Сначала подвели продавцы али. Оплатил все заказы, а они не высылают. Выяснилось что изменили правила отправки посылок. Пришлось искать почти все товары у других продавцов. Спустя 3 - 4 месяца все было у меня. Пока шли посылки купил каркас. Вооот здесь бооооольшая подстава. Забирал заказ у них сам. Решил распаковать и собрать часть пока посылки идут. и тут офигел. 3 или 4 запчестей не хватало, Связался с ними....отправили, ещё ведь спросил мне болтики считать не надо? Вдруг их не хватает? Фигня вопрос, сказали мне, там точно усе ок. И нифига, еще 3 месяца проездами докупал. Еще прифигел от того что ихние шпильки не подошли, я их не замерял но они больше чем м5, купил в строительном м5 шпильку, отрезал и усё ок. А ещё напильником оооооочень много работал. Вообщем в 3d-diy каркас не покупайте, контроля качества и сборки у них нет. Собрал на днях и спаял усё. Не скажу что здесь каждый ребёнок осилит. от 14 лет и то если с паяльником на ты. Сейчас залип на прошивке. Это блин не паяльником орудовать. Залил прошивку от Автора статьи. Хочу переписать шаги на 20 зубов. нашел инфу как это сделать. Но эта инфа в корне отличается от того что в прошивке. Сейчас это:
// default settings

#define DEFAULT_AXIS_STEPS_PER_UNIT {100,100,4000,95} // default steps per unit for Ultimaker

если в ссылке что дал автор более менее понятно как настраивать, то тут нифига. Что здесь прописать надо?

Еще вы указали на экструдер. Не нашел строку. Искал в поиске по слову (geared). Как исправить и на что. и где?

Заранее спасибо.

Здравствуйте!
Спасибо за отзыв..
Ситуация конечно очень странная.. Вы как давно брали корпус?

В связи с большим количеством отгрузок корпусов, иногда бывало, что раньше наши комплектовщики не докладывали детали (или наоборот, в комплекте были лишние).. но мы сразу отправляли все детали за наш счет и на это уходило не больше 1-3 дня.. тут мы извиняемся, и сейчас таких случаев мы не допускаем.

По поводу шпилек.. у нас в магазине есть только m5.... шпилек м6 у нас вообще не было ( тут очень странно. Но не исключаем что мог быть брак.. но таких случаев у нас не было.

Каких у вас винтов не хватило?

А напильником вы где много работали ? Это прям для нас новость.. Корпус собирается за 3-4 часа... ( и это время за которое собирают именно наши клиенты) ничего пилить, сверлить не надо...

Из винтов не хватало м3 на 6, на 8. м4, и ещё что то. Шпильки не влезли, не знаю почему. Я их не замерял, штангель не нашел. проездом в леруа купил м5. Думал если не влезет, вам напишу, и шпильки с деталями куда они вкручиваются или отправлю или сам с ними приеду. Напильником пришлось много работать у деталей в отверстия которых вставляются валы, и бооольше всего там где ставится подшипники 625 под шпильку м5. там я вообще гравёром с алмазной насадкой работал, снимал много. Ну и в месте стыковок деталей, но там просто краску снимал.
Заказ у вас делал в прошлом году. Заказ 02472, от 28.02.17.

Это конечно мелочи, но не приятно за готовый корпус то. Думал что когда буду свой отзыв/статью писать в 3dtoday все трудности опишу, а тут вы сами объявились. Как то так.

[^]
kakabaka
23.10.2018 - 15:09
0
Статус: Offline


Шутник

Регистрация: 7.02.17
Сообщений: 10
Поковырялся, получилось
#define DEFAULT_AXIS_STEPS_PER_UNIT {80,80,4000,95} // default steps per unit for Ultimaker

верно?

Если да то остался вопрос с экструдером.

[^]
kakabaka
23.10.2018 - 16:21
0
Статус: Offline


Шутник

Регистрация: 7.02.17
Сообщений: 10
Если что, тут разжёвано, для таких как я (паяльников)))

Настройка шагов перемещения по осям.

Нам необходимо выяснить сколько наш принтер делает шагов на единицу расстояния (в нашем случае 1 мм) по каждой из осей.

В нашем случае используется двигатель, который делает 200 шагов на оборот, и мы дробим этот шаг на 16 микрошагов.

Далее по осям X и Y у нас ременная передача шаг каждого зуба 2 мм и шпуля имеет 20 зубов.

Таким образом, наш двигатель за один оборот делает 200*16 = 3 200 шагов и преодолевает за эти 3 200 шагов расстояние 20*2 = 40 мм.

Следовательно, для того что бы принтеру пройти 1 мм необходимо 3200/40 = 80 шагов (это значение одинаково для оси X и оси Y).

[^]
zaibatsuhmao
23.10.2018 - 23:38
0
Статус: Offline


Весельчак

Регистрация: 20.05.15
Сообщений: 143
Добрый день! Рад, что тема еще жива и приносит пользу, несмотря на то, что многие ссылки уже не актуальны.

По прошивке, есть некоторое изменение. Уже более года назад, я сменил прошивку, в которой устранено много недочетов и лучше откалиброваны оси.
Попробуйте залить эту: https://cloud.mail.ru/public/DUoQ/Vdy7SxbcR

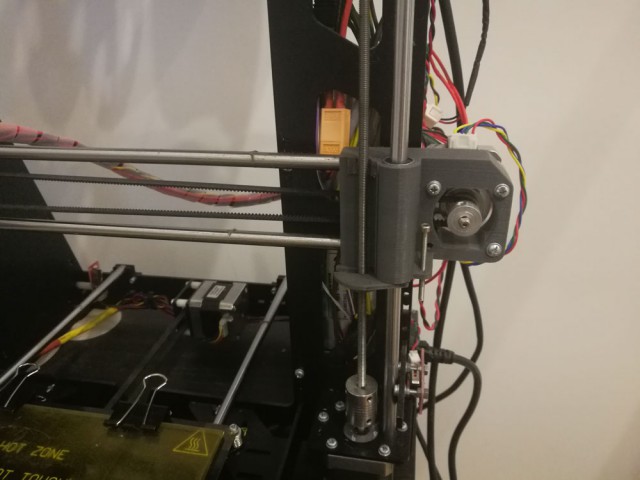

Что касаемо механики, то я заменил ось Z на напечатанную, после того, как сдохли латунные гайки, после этих изменений, я вообще забыл о проблемах и калибровках. В остальном рамой очень доволен, калибровки не сбиваются даже после переездов и падений )))

Еще, я переделал концевик на заднюю часть принтера, он отлично там вписывается и не торчит. Заливки моей прошивки все должно работать как надо, без зеркальных эффектов и прочего.

После настройки советую сразу напечатать подобный комплект оси Z для своего принтера, таких комплектов полно на thingeverse...

Это сообщение отредактировал zaibatsuhmao - 23.10.2018 - 23:39

Как я собирал свой первый 3D принтер со стальной рамой

[^]
zaibatsuhmao
23.10.2018 - 23:40
0
Статус: Offline


Весельчак

Регистрация: 20.05.15
Сообщений: 143
Фото 2

Как я собирал свой первый 3D принтер со стальной рамой

[^]
zaibatsuhmao
23.10.2018 - 23:40
0
Статус: Offline


Весельчак

Регистрация: 20.05.15
Сообщений: 143
Фото 3

Как я собирал свой первый 3D принтер со стальной рамой

[^]
zaibatsuhmao
23.10.2018 - 23:40
0
Статус: Offline


Весельчак

Регистрация: 20.05.15
Сообщений: 143
Фото 4

Как я собирал свой первый 3D принтер со стальной рамой

[^]
zaibatsuhmao
23.10.2018 - 23:40
0
Статус: Offline


Весельчак

Регистрация: 20.05.15
Сообщений: 143
Фото 5

Как я собирал свой первый 3D принтер со стальной рамой

[^]
alextango
23.10.2018 - 23:45
0
Статус: Offline


Исследователь

Регистрация: 22.07.11
Сообщений: 3810
Слабовато, но для начала пойдет. Копи бабки на норм принтак.

[^]
Ольгард
24.10.2018 - 00:08
0
Статус: Offline


Шутник

Регистрация: 29.11.12
Сообщений: 95
Я печатаю на принтере кости пациентов перед операцией, например артродезом. Сначало нужно откатать ногу на кт, затем 3d передаю одной фирме, те печатают. На модели можно уже до миллиметра подогнать металлоконструкцию для операции с учётом всех анатомических особенностей. Реально помогает экономить время и силы во время операции. Кое-кто из коллег пошли дальше и печатают по моделям и сами металлоконструкции на принтерах для металла, но стоит это пестец как дорого.

[^]
3DIY
27.10.2018 - 13:57
0
Статус: Offline


Шутник

Регистрация: 23.10.18
Сообщений: 2
Цитата (kakabaka @ 23.10.2018 - 12:53)
Цитата (3DIY @ 23.10.2018 - 12:13)
Цитата (kakabaka @ 23.10.2018 - 01:58)
Цитата (palych1 @ 29.08.2017 - 18:05)
Добавлю, что ссылку автор дает на набор ремней и подшипников где присутствуют шкивы на 20 зубов, а в прошивке у него шаги прописаны из расчета 16 зубов. Еще в прошивке указан экструдер c редуктором (geared), а mk10 без редуктора.

Наконец то собрал сие чудо. Доооолго к этому шел. Сначала подвели продавцы али. Оплатил все заказы, а они не высылают. Выяснилось что изменили правила отправки посылок. Пришлось искать почти все товары у других продавцов. Спустя 3 - 4 месяца все было у меня. Пока шли посылки купил каркас. Вооот здесь бооооольшая подстава. Забирал заказ у них сам. Решил распаковать и собрать часть пока посылки идут. и тут офигел. 3 или 4 запчестей не хватало, Связался с ними....отправили, ещё ведь спросил мне болтики считать не надо? Вдруг их не хватает? Фигня вопрос, сказали мне, там точно усе ок. И нифига, еще 3 месяца проездами докупал. Еще прифигел от того что ихние шпильки не подошли, я их не замерял но они больше чем м5, купил в строительном м5 шпильку, отрезал и усё ок. А ещё напильником оооооочень много работал. Вообщем в 3d-diy каркас не покупайте, контроля качества и сборки у них нет. Собрал на днях и спаял усё. Не скажу что здесь каждый ребёнок осилит. от 14 лет и то если с паяльником на ты. Сейчас залип на прошивке. Это блин не паяльником орудовать. Залил прошивку от Автора статьи. Хочу переписать шаги на 20 зубов. нашел инфу как это сделать. Но эта инфа в корне отличается от того что в прошивке. Сейчас это:
// default settings

#define DEFAULT_AXIS_STEPS_PER_UNIT {100,100,4000,95} // default steps per unit for Ultimaker

если в ссылке что дал автор более менее понятно как настраивать, то тут нифига. Что здесь прописать надо?

Еще вы указали на экструдер. Не нашел строку. Искал в поиске по слову (geared). Как исправить и на что. и где?

Заранее спасибо.

Здравствуйте!
Спасибо за отзыв..
Ситуация конечно очень странная.. Вы как давно брали корпус?

В связи с большим количеством отгрузок корпусов, иногда бывало, что раньше наши комплектовщики не докладывали детали (или наоборот, в комплекте были лишние).. но мы сразу отправляли все детали за наш счет и на это уходило не больше 1-3 дня.. тут мы извиняемся, и сейчас таких случаев мы не допускаем.

По поводу шпилек.. у нас в магазине есть только m5.... шпилек м6 у нас вообще не было ( тут очень странно. Но не исключаем что мог быть брак.. но таких случаев у нас не было.

Каких у вас винтов не хватило?

А напильником вы где много работали ? Это прям для нас новость.. Корпус собирается за 3-4 часа... ( и это время за которое собирают именно наши клиенты) ничего пилить, сверлить не надо...

Из винтов не хватало м3 на 6, на 8. м4, и ещё что то. Шпильки не влезли, не знаю почему. Я их не замерял, штангель не нашел. проездом в леруа купил м5. Думал если не влезет, вам напишу, и шпильки с деталями куда они вкручиваются или отправлю или сам с ними приеду. Напильником пришлось много работать у деталей в отверстия которых вставляются валы, и бооольше всего там где ставится подшипники 625 под шпильку м5. там я вообще гравёром с алмазной насадкой работал, снимал много. Ну и в месте стыковок деталей, но там просто краску снимал.
Заказ у вас делал в прошлом году. Заказ 02472, от 28.02.17.

Это конечно мелочи, но не приятно за готовый корпус то. Думал что когда буду свой отзыв/статью писать в 3dtoday все трудности опишу, а тут вы сами объявились. Как то так.

Оу это уже почти два года.. за это время мы уже многое поменяли (
Напильник, дрели итп при сборке рамы мы не используем ))

[^]
