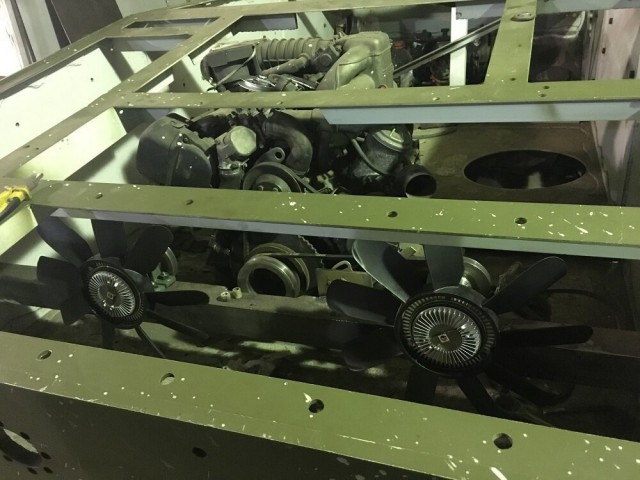

После постановки танка на катки началась сборка двигателя и трансмиссии. С двигателем все получилось по отработанной схеме - инжекторный мотор от БМВ, рядная шестерка, 3,5 литра, впритирочку вошел в отведенное ему место в моторном отсеке по высоте.

От него ременная передача на два мерседесовских вентилятора обратного вращения, установленных на неподвижных подшипниковых опорах, вращаются через постоянно принудительно включенные вискомуфты.

Обдувают они так же два радиатора от седьмой серии БМВ.Забор и выброс воздуха из моторного отделения происходит через штатные окна и в правильном направлении.



Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:04
11
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
27

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:04
14
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
А вот с трансмиссией было сложнее. Поскольку двигатель БМВ намного более оборотистый, и максимальный крутящий момент у него на достаточно высоких оборотах, что для танка не есть хорошо, то трансмиссию пришлось считать.

К тому же выбранная в качестве главной передачи танка ГП от ГТ-СМ требовала коррекции по нагрузке как по движению, так и по торможению.

В результате получился двухступенчатый бортовой редуктор, где вторая ступень полностью повторяет аутентичную передачу от Т-26, и в случае, если вдруг повезет найти родную КПП, то её можно будет установить на место сохранив главные шестерни.

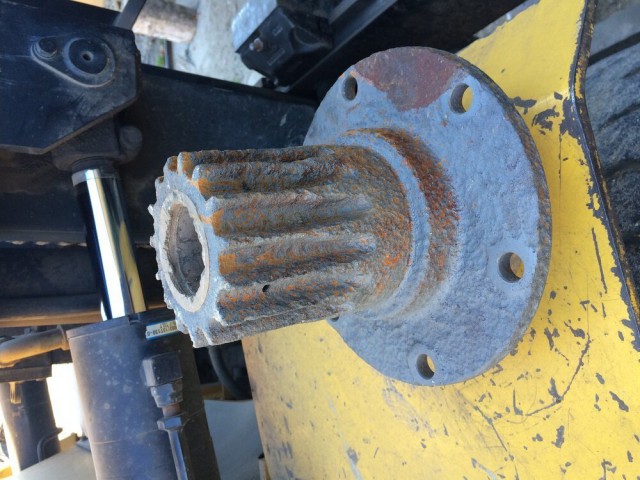

Оригинальная пара шестерен бортового редуктора у нас была.

Для работы она не годилась, но для образца - вполне.

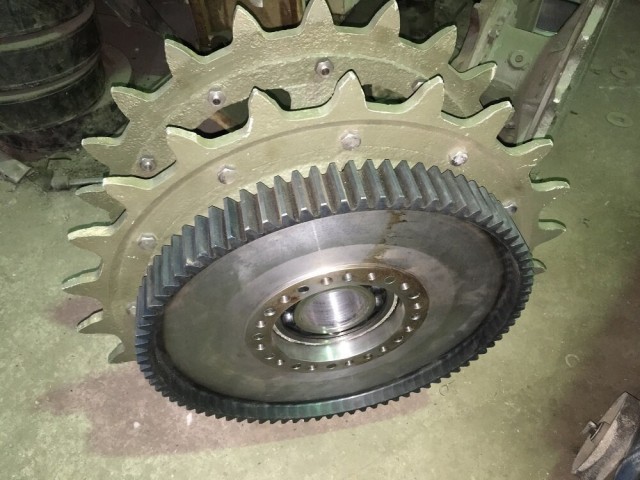

Вот эта пара:



Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:05
16
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
Вот так выглядит полная схема бортового редуктора:

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:05
15
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
30

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:05
14
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
31

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:06
16
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495

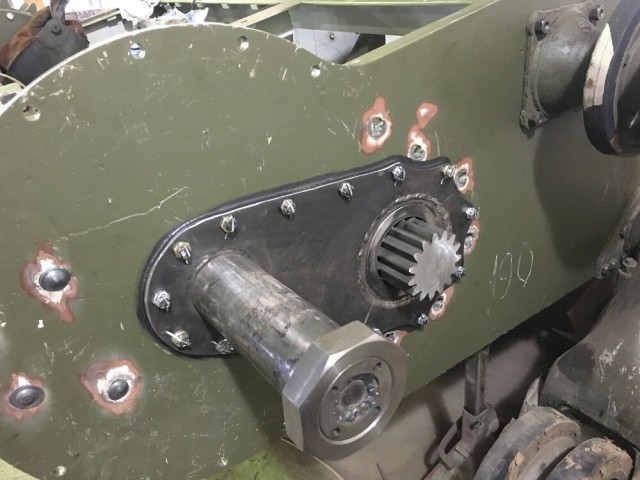

Сборка бортовых редукторов.


Внешняя часть (вторая ступень):

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:06
15
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495

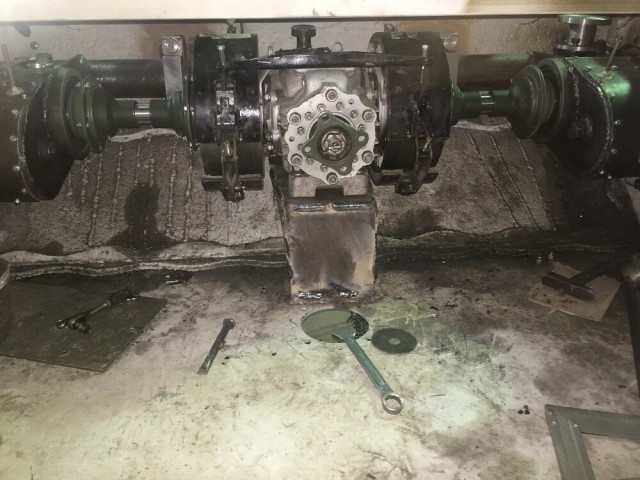

А это трансмиссия (без кардана, КПП на двигателе) в сборе:



Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:06
15
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
34

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:06
14
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
35

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:07
14
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
Траки гусениц собрали в полный комплект в хорошем состоянии. Изготовили новые пальцы, установили, зашплинтовали.

Крылья частично были родные, но в очень плохом состоянии.

Мы их использовали как образец, плюс сняли с них всё, что можно было использовать (кронштейны и крепежные детали).

Собрали оба крыла. В таком виде танк первый раз у нас поездил по цеху.

Целью первой поездки было выяснение качества движения и управления на малом ходу.

Все получилось как и рассчитывали - танк легко движется, поворачивает и тормозит.



Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:07
12
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
37

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:08
13
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
А вот такие получились топливный бак и панель приборов.

Топливный бак (100 литров) сделан из нержавейки и установлен в изолированном отсеке в моторном отделении, с правой стороны корпуса.

Панель приборов внешне максимально приближена к оригинальной.



Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:08
11
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
39

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:08
11
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
40

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:08
12
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
41

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:08
11
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
42

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:09
11
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495

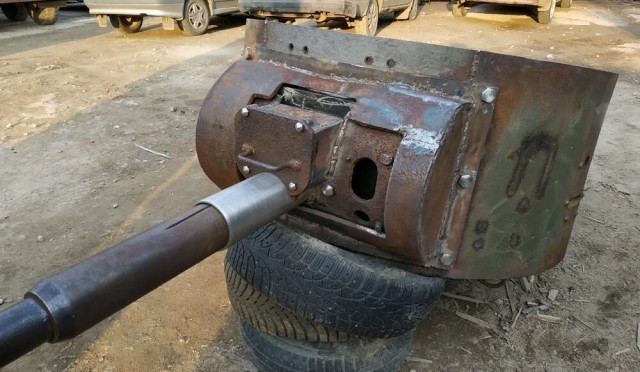

Попутно собирали башню. Краткий процесс в фотографиях:

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:09
17
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
Башня должна на чем-то вращаться.

В итоге подшипник погона башни изготовили сами.

Фото процесса прилагается.



Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:09
12
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
45

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:10
12
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
46

Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:10
18
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
Тут как раз уже близилось 9 мая, поэтому машину готовили сразу к параду, который состоялся в Ногинске.

и два видео


Востановление легкого танка т-26

[^]
Ruprict
9.10.2019 - 07:10
28
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495

[^]
Ruprict
9.10.2019 - 07:11
48
Статус: Offline


Ярила

Регистрация: 28.07.11
Сообщений: 4495
Все!



Это сообщение отредактировал Ruprict - 9.10.2019 - 07:11

[^]
RUДиман
9.10.2019 - 07:12
72
Статус: Offline


Шутник

Регистрация: 4.09.14
Сообщений: 53
В советский танк засунуть немецкий движок? Гениально.)))

[^]
