Сломал я ногу чуток в второпях об ворота и сижу в гипсе, фигово передвигаемый, ЯП читаю, развлекаюсь как могу.
Смотрю статейки про самодельные автомобили времен СССР и всё такое.
Ностальгия типа. А человек рожденный в СССР, помнящий железные конструкторы, ну вы всё поняли, да? cool.gif

В свете различных событий...
Мой товарищ предложил сделать багги, настоящую по правильному smile.gif
Чуть покумекав я согласился на его провокацию.
Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)

Значит вот выкорчеванный мотор с коробкой. Сердце так сказать...

Постройка багги своими руками

[^]
Administration
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Volgovod
7.12.2012 - 05:54
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Начало.
Значит как обычно душа требовала халявы рациональных решений, поэтому за основу была взята багги из советского журнала "Моделист конструктор", называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.

Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора.
Инструменты (самые необходимые) найдены
В гараже можно работать (убрались, свет сделали и прочее)
Приобретен ЗАЗ 968, заднемоторное купе красного цвета.

Значит привидение мы погоняли по городу, ездит, живое.
В гараже разделали его (фото разделки нет, видимо мы были сильно увлечены процессом)

Приехали в гараж, убрались, сделали свет, вроде как порядочные более-менее условия работы вышли...
Купили на металлобазе обычные железные профиля, (профильная труба)
И начали ваять сварочным аппаратом значит... Искусство smile.gif

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 05:56
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90%.
Рама сделана чуть бОльших размеров, нежели в чертежах.


Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 05:57
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Планируем красивую крышу

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:02
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Где то в процессе, появилась задняя подвеска.
Это родные же запорожские рычаги с ступицами, а на родных "ушках", заранее заботливо отчекрыженных от кузова донора.
Появилась возможность переехать ко мне в гараж, что мы и сделали.
Потрудились дабы был свет, порядок и красота, ничего нахаляву не бывает.




Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:03
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Как было

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:03
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Как стало

Обращайте внимание на хай-тек технологию покраски стен (думали посветлей сделать, типа красота и свет отражается)
Технология такая, один хаотично красит в одном месте, второй в другом, краска неожиданно кончается (продавцы они такие продавцы... обещали что на весь гараж 10 слоев хватит ведра.. а реально...) и на этом мероприятие окончено))

Это сообщение отредактировал Volgovod - 7.12.2012 - 06:05

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:13
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Были сделаны передние рычаги и подвеска.

Трубы рычов - тяги от задней подвески ВАЗ классики. С Сайлентблоками.
Ушки на раме для сайлентов самодельные из металла 2мм.
Крепления шаровой снизу - кусок вазовского рычага переднего.
Шаровая ваз конечно.
Сверху релевой наконечник ваз вместо шаровой.
Втулка для регулировки развала вварена в верхний рычаг (делалась втулка у токаря)
Так же у токаря делалась и проставка под верхнюю шаровую-наконечник (у них конуса разные)
Изначально поставили аммортизаторы ИЖП 4 но это слишком слабый вариант.
Позже сменили.
Резина пока что какая есть, что бы катать.

Это сообщение отредактировал Volgovod - 7.12.2012 - 06:13

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:16
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Подвеска надо сказать была сварена не от балды.
Кинематика рычагов вымеряна таким способом, что бы пятно контакта покрышки с дорогой всегда было максимальным.
Проверка хода подвески.
Это уже очень интересный момент когда конструкция уже хоть как то можно катать! Радости как у 7 летних детей.


П.С.

Да, тапок порвался)

Это сообщение отредактировал Volgovod - 7.12.2012 - 06:19

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:19
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Пламенное сердце, двигатель т.е.
Примеряем.
Крепления мотора и коробки передач остались заводскими, с небольшой модификацией.


Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:21
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Общая фотка с подвеской и самодельным ковшом из металло 0.8 по чертежам из нашего замечательно интернета (что бы мы без него делали?!)


Это сообщение отредактировал Volgovod - 7.12.2012 - 06:23

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:26
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Снова эротические фантазии на темы с крышей...
Дизайн и инжиринг biggrin.gif ( от слова инженер или инжир?))



Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:28
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Прошло время.
Выбрали как будет красиво.


Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:34
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Космическая гравицапа.
Снимок промежуточный бессодержательный прикольный.

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:42
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
На своих "лапах" cool.gif

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:43
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Кстати вот крепления мотора поближе. Если что)

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:44
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Начали делать педали, крепления бачков, цилиндров.
Увы качественных фото процесса не осталось, или исписанные или в промежукте как тут.
Но главное газ есть))

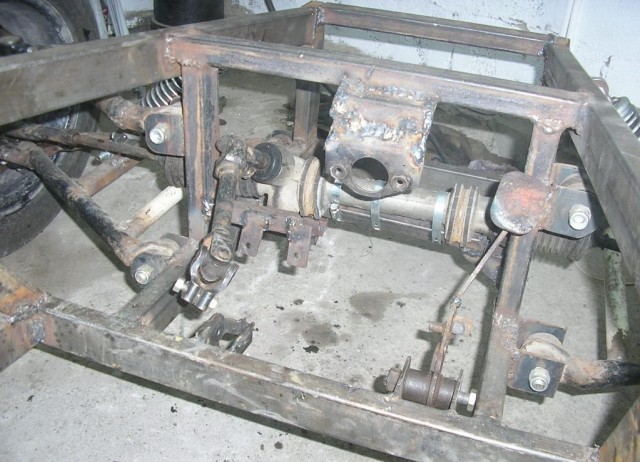

Также закреплена навскидку рулевая рейка.
Этот момент долго регулируется, что бы шарики в рулевой рейке, были в определенном месте относительно линий крепления подвески.
Короче говоря что бы ты рулил машиной, а не она рулила тобой по кочкам.
Рулевая рейка ОКА (1111)
Карданчики рулевые ВАЗ 2107, очень удобная, и для безопасности +
Рулевые наконечники ВАЗ классика.

Это сообщение отредактировал Volgovod - 7.12.2012 - 06:47

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:49
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Первые спуски с горки, руль на палке с изолентой, сидений нет, тормозов нет, ничего нет... Не делайте так, это опасно для все вообще))))

Радости океан конечно.

Передние колеса нормальные, ваз, задние заз (вазовское то временный муляж для фотки, реально на заз ступицу только заз колеса)

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:55
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Днище. Ибо нефик без него кататься, опасно.
Лист металла, 0.8 по-моему.
Изначально креплилось на саморезы с буром, но как показала практика - для этих целей они не годятся, выпадают от вибирации, и часто срезаются землей при прыжках и прочем.
А потом еще загадка кто их соберет колесами...
Позже днище было приварено точками.

Кстати со старта проект варился электродами.
И с переездом в новое жилье машинка создавались только полуавтоматом CO2 и проволка 0.8мм Удобнее, быстрее, легче, масса плюсов у этого вида сварки.

Это сообщение отредактировал Volgovod - 7.12.2012 - 06:57

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 06:59
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
После первых испытаний надежды на компактные легкие аммортизаторы растворились.
Поставили по два таких на сторону, стало лучше, ездили на них какое то время, но не то.

Кстати краем глаза можете заметить что есть тросик газа, бачки сцепления, тормозов, трубки тормозов и закреплена качественно рулевая рейка.
Такого рода моменты требуют много думалки и творчества, поэтому про фото забыли походу.

На полу багги - линолеум)) Типа окультурили временно.


Это сообщение отредактировал Volgovod - 7.12.2012 - 07:02

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 07:04
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Где то походу делов прикрутили к заз мотору ваз генератор.
Заз генератор слабоват честно скажу.
Кстати лепили интересно.
Приварили, крепления поехали за ремнем, взяли - померяли - не подходит чуть чуть.
Обменяли приехали - не подхходит чуть чуть
Обменяли - приехали - не подходить чуть чуть.
Отрезали крепление, переварили, ремень подошел))))
Зарядка отличная.

Это сообщение отредактировал Volgovod - 7.12.2012 - 07:05

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 07:11
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Комфорт)) Ковер)))
Но надо признать уже есть руль и валяющаяся неподключенная (никогда уже) приборка от ЗАЗа)

Это сообщение отредактировал Volgovod - 7.12.2012 - 07:12

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 07:14
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Кстати задняя подвеска выглядит так.
Стойка-аммо от различный вазов, наборная солняка.
Ремень ограничивает ход подвески, дабы не повыдергивать полуоси с коробки и шток аммортизатора
Ушки крепления все те же самодельные из металла толщиной 2мм.
Полуось удлиненная полой трубой (нельзя так делать, результаты позже)

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 07:16
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Зародыш топливного бака, канистра 5 литров, год выпуска 1956!
Отлично сохранилась!
Позже возымеет горловину, модную крышку, трубки, датчик уровня топлива (поплавок)

Это сообщение отредактировал Volgovod - 7.12.2012 - 07:16

Постройка багги своими руками

[^]
Volgovod
7.12.2012 - 07:17
Статус: Offline


Ярила

Регистрация: 2.10.12
Сообщений: 1157
Бензин, масло, тормозуха, бутерброды, все дела.
Первый выезд на кроссовый трек!

Дополню что установлен карбюратор ВАЗ через переходник, "порезанный" корпус фильтра воздушного на карбюратор, типа тюнинг с закосом на облегченный впуск, найден шлем, появился стоп-габарит, пробные фары и тумблеры корабельные.
Зажигание, старт, фары.

Это сообщение отредактировал Volgovod - 7.12.2012 - 07:20

Постройка багги своими руками

[^]
