Не знаю сойдет ли за рукожопство или как ещё назвать сиё извращение. Но ситуация такая, в очередной раз мне мясорубкой срубило несколько трубок радиатора системы охлаждения УАЗ. Порывшись в интернете нашел интересный вариант решения проблемы такой. И так как УАЗ это конструктор для взрослых мальчиков и по возрасту я как раз подхожу решил взяться и убрать нафиг вискомуфту с вентилятором и поставить вентиляторы охлаждения радиатора электрические, с включением автоматическим при повышении температуры тосола до определенной температуры. В интернете же нашел схему, по сути ничего сложного нет. Вентиляторы принято было решение пока ставить от ВАЗ 2108-2109, они же ещё на Оку по моему идут. Дальше фотки будут в количестве 36 штук и 2 видео. Некоторые комментарии к фоткам буду делать в процессе, постараюсь кончить быстро.

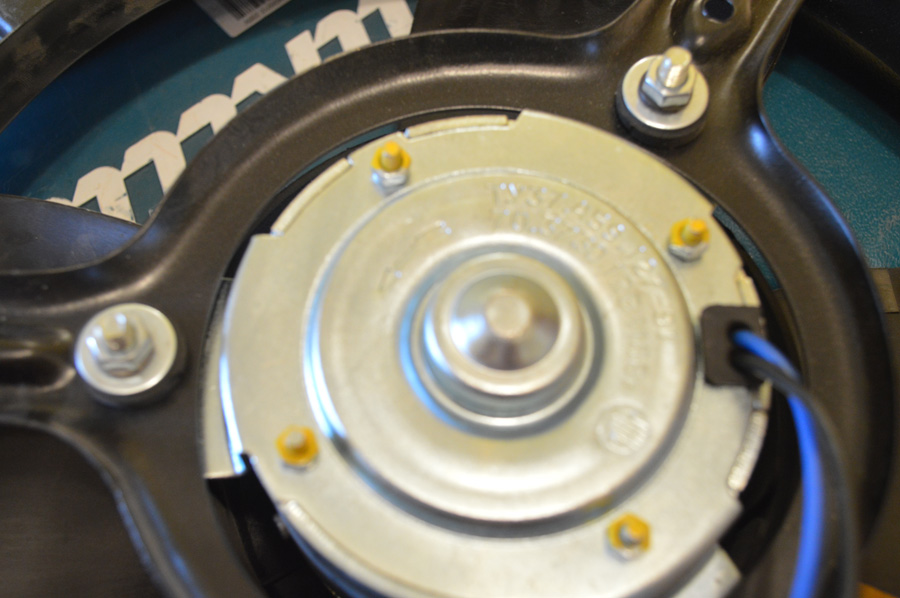

Первая фотка собственно один из двух вентиляторов которые были установлены.

Эксперементы с охлаждением двигателя УАЗ

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ЗСМ
31.10.2016 - 12:10
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Он же.

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:10
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329

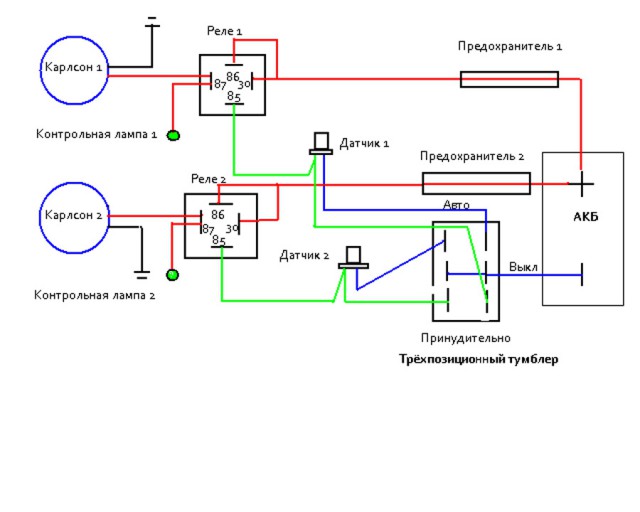

Схема, взята из интернета.

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:11
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329

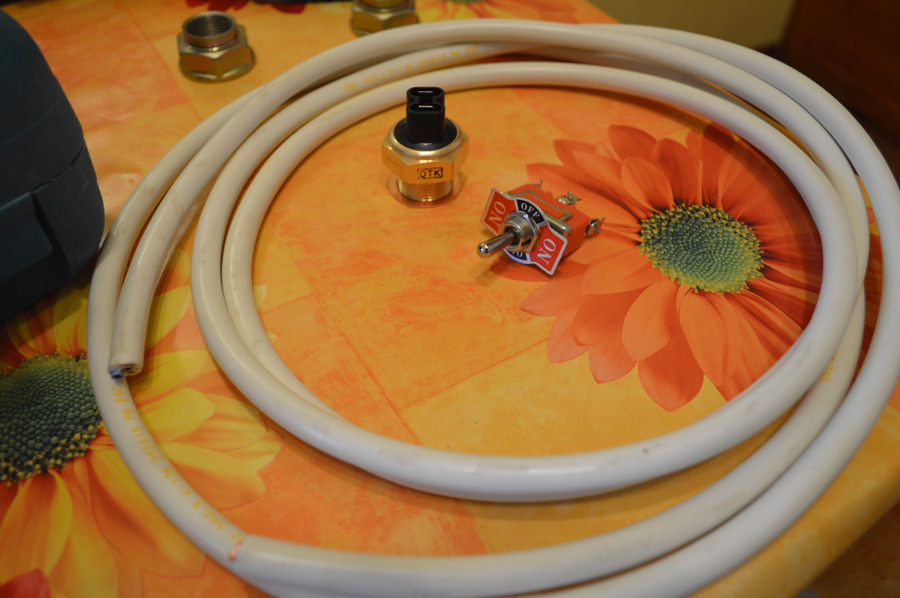

Купил проводку, взял трехжильный, потом распотрошил его.

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:12
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Датчик температурный, по диаметру посадочному подошла какая-то ступичная гайка, я потом отказался кстати от неё. Так и не смог сварить патрубок. Шлакуется, непонятный сплав какой-то. Удачно купил патрубки и поменял, долго искал.

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:13
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329

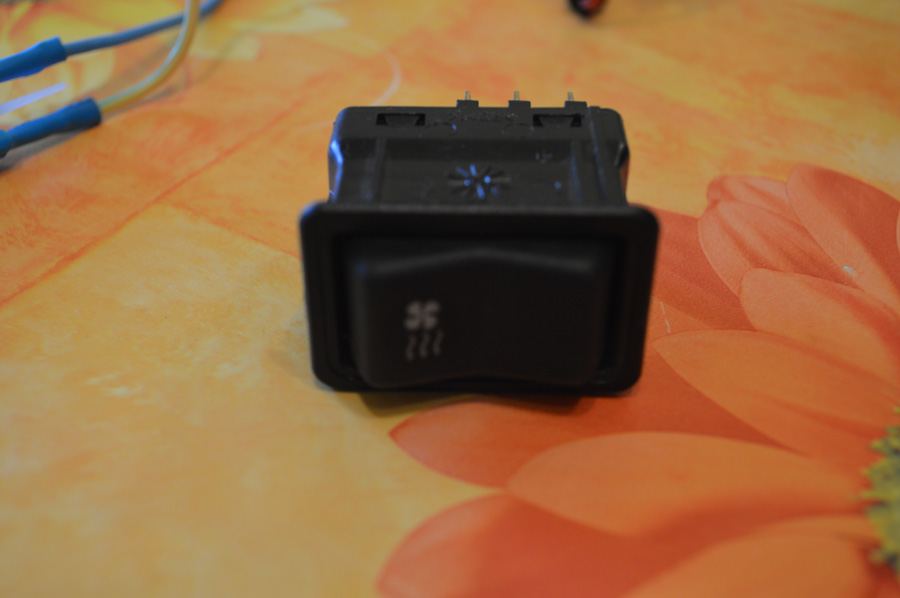

Взял выключатели такие в магазине электротоваров, три положения. Верхнее принудительное включение вентилятора, среднее выключено, нижнее автоматический режим от датчиков температурных. Взял 2 таких выключателя

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:13
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Начал сборку. Проводка управления сечения 0,75, проводка силовая на вентиляторы сечением 2,5

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:14
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Сигнальные лампы, когда вентилятор включен, в кабине загорается лампочка, на каждый вентилятор своя лампочка

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:14
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329

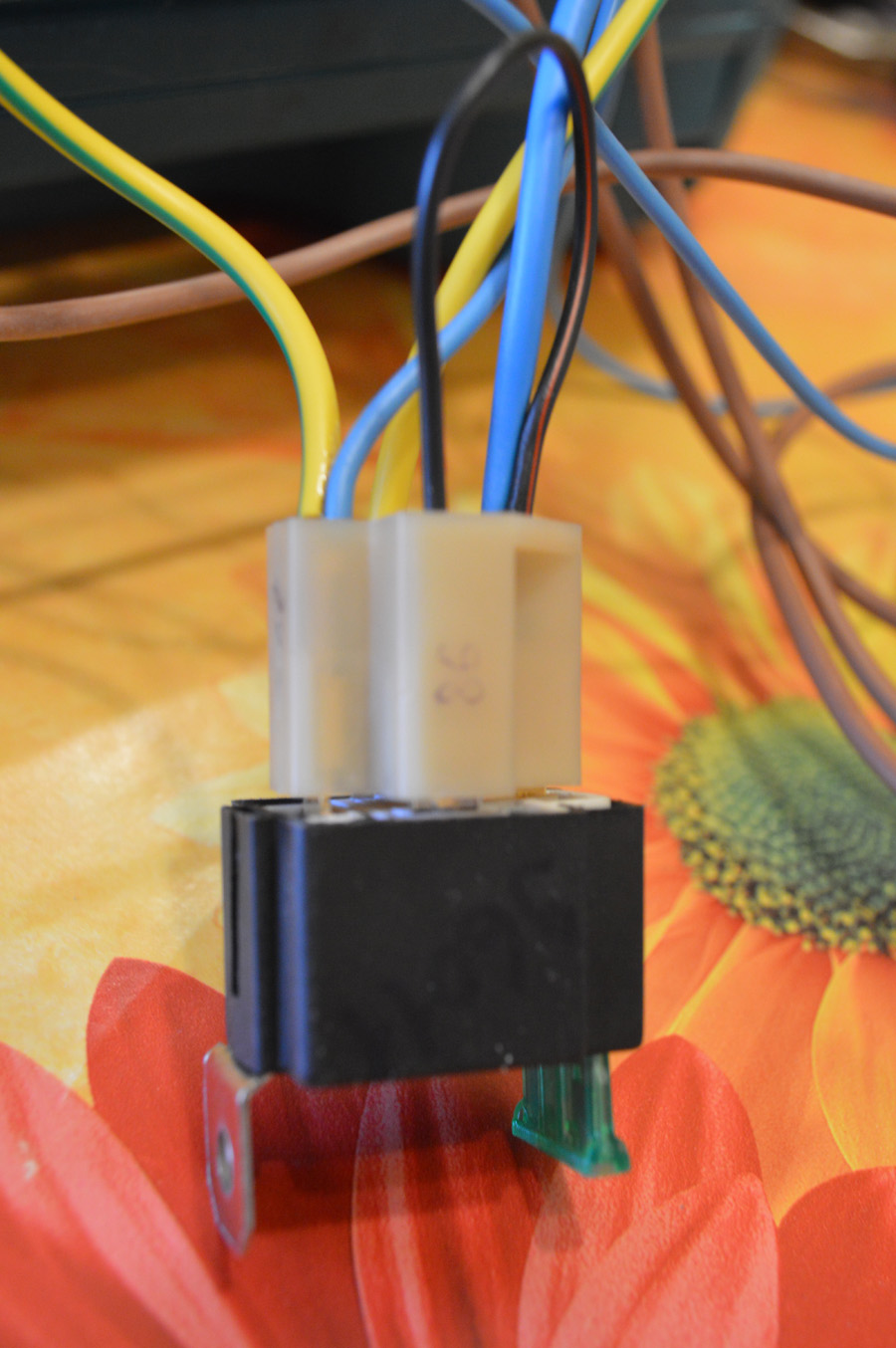

Реле, на каждый вентилятор своё, предохранители сразу на реле шли 30 ампер, я поменял на 20

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:15
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Лишняя запчасть, вообще в процессе сборки было очень много куплено лишних запчастей, т.к. на коленке практически собирал из того что в магазине было. Однако, понял вовремя, что квадратные дырки сверлить сложнее, изначально планировал вывести кнопки в уазике на панель металлическую, потом уже изменил планы, покажу

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:16
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329

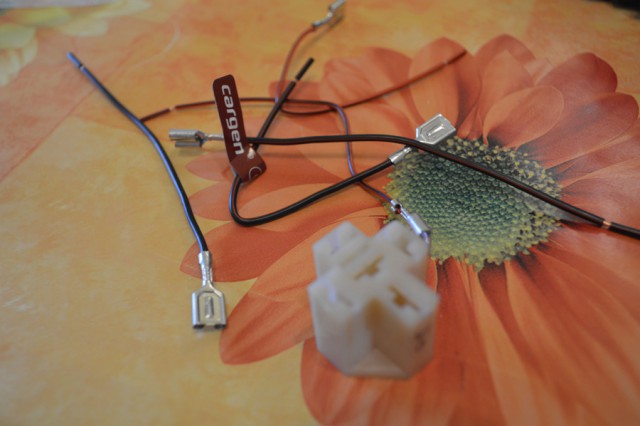

тоже лишняя деталь, хотя и пригодится когда-нибудь. К датчику такая фишка не подошла

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:17
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Обжимаю плоскогубцами так как нет специальных обжимных устройств, и просто спаиваю для надежности, сверху извините не синяя изолента, синяя термоусадка. Но говорят тоже вечно.

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:17
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329

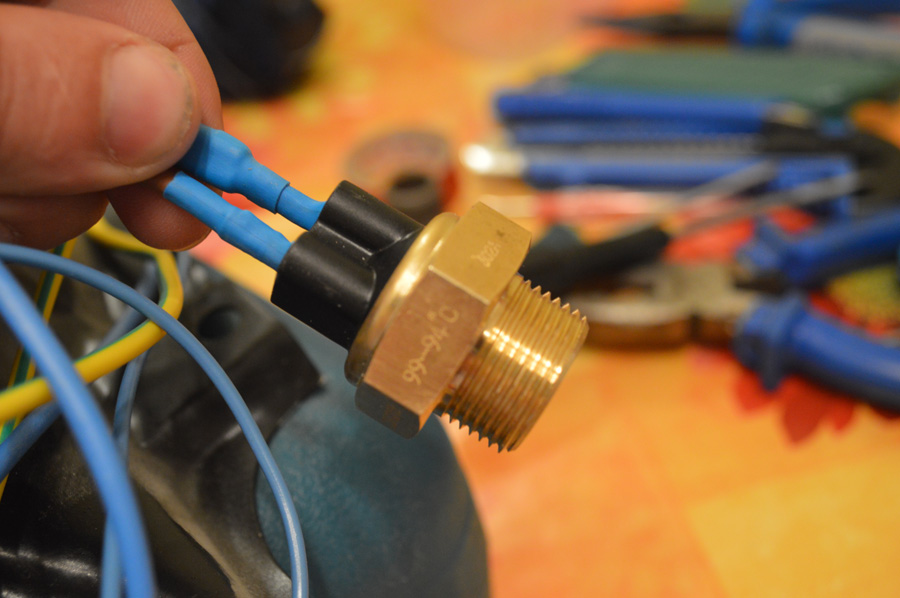

13. Датчик.

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:17
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Таких вот штучек с запасом набрал

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:18
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
15

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:18
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
16

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:18
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
17

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:19
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
18

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:19
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Приспособа для паяльника, жена не против была. biggrin.gif

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:19
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Оба реле

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:20
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
Ну и процесс пайки

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:20
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
22

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:20
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
23

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:20
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
24

Эксперементы с охлаждением двигателя УАЗ

[^]
ЗСМ
31.10.2016 - 12:20
Статус: Offline


Ярила

Регистрация: 3.07.12
Сообщений: 4329
25
